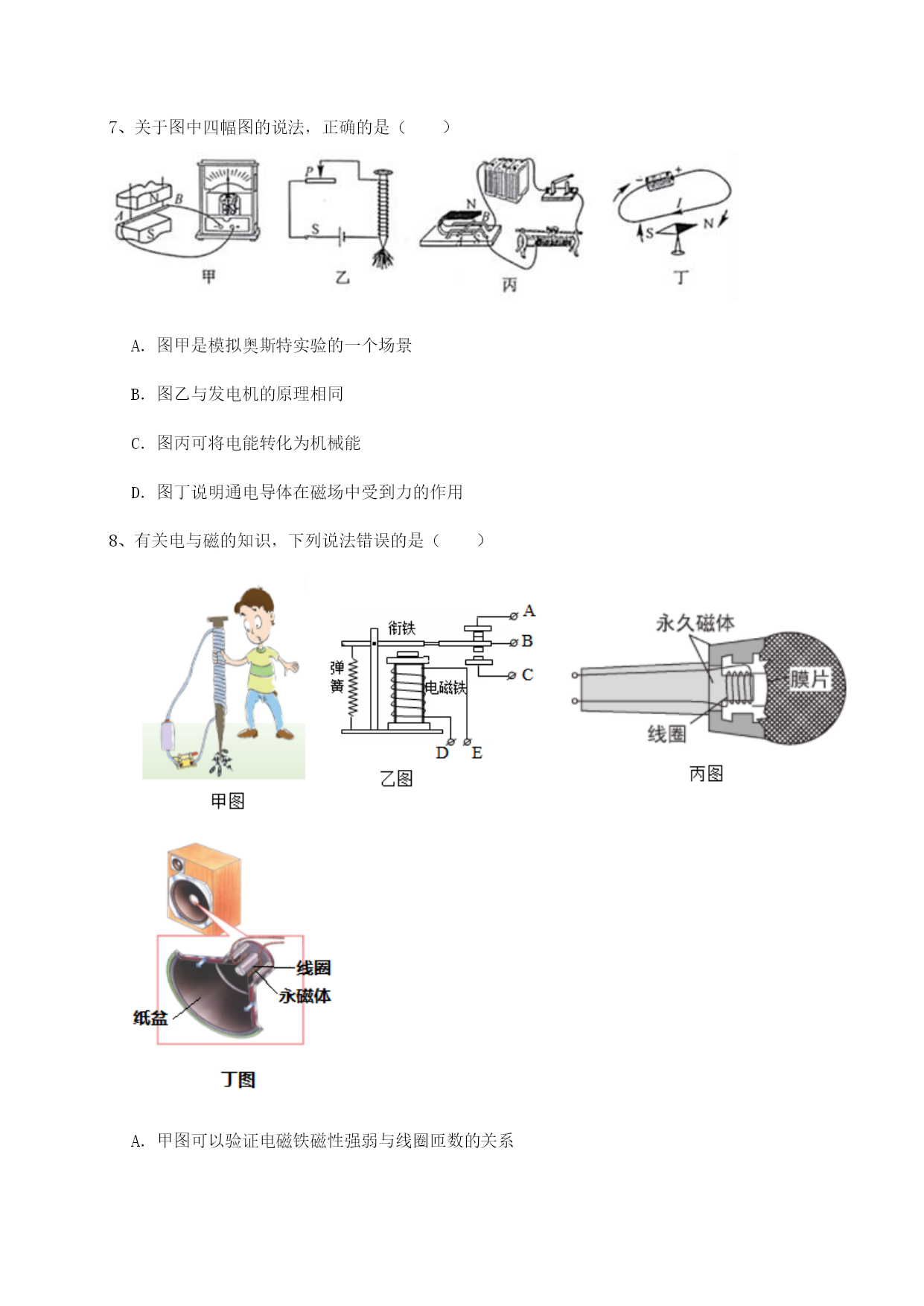

河北石家庄市第二十三中北师大版物理九年级电磁现象专题测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是（）A．通电导线周围磁场方向由小磁针的指向决定B．小磁针的指针发生偏转说明通电导线产生的磁场对小磁针有力的作用C．移去小磁针后的通电导线周围不存在磁场D．通电导线周围的磁场方向与电流方向无关2、关于磁场，下列说法正确的是（）A．地磁场的N极在地理北极附近，S极在地理南极附近，地磁场的南北极与地理的南北极并不完全重合B．磁极间的相互作用是通过磁场发生的C．磁感线是磁场中真实存在的一些曲线D．磁体周围的磁感线从磁体的S极发出，回到磁体N极3、要使感应电流的方向相反，可采用的措施有（）A．把磁场方向和切割磁感线的导体的运动方向都反过来B．保持导体切割磁感线运动的方向不变，把磁场方向反过来C．将磁场方向和切割磁感线的导体的运动方向都不改变D．增加切割磁感线的导线的长度4、如图所示，是条形磁体的磁场分布图，下列说法正确的是()A．该条形磁体的左端为N极，右端为S极B．a处的磁场强弱与b处的磁场强弱相同C．置于a点的小磁针，静止时南极指向左侧D．磁感应线是为了研究方便引入的假想曲线5、如图所示，下列说法中正确的是（）A．由图甲可知∶低功率用电器使用两孔插座而大功率的使用三孔插座供电B．由图乙可知∶通电导体在磁场中受力的作用C．由图丙可知∶动圈式扬声器利用了该原理D．由图丁可知∶只要导体在磁场中运动，闭合电路中就会产生电流6、如图所示是一款“运动手环”，其主要部分是一段密闭的空心塑料管，管内有一小块磁铁，管外缠绕着线圈。戴着这种手环走路时，磁铁在管内反复运动，线圈中便会产生电流，液晶屏就会显示运动的步数。所示的实验装置中，能反映其工作原理的是（）A．B．C．D．7、关于图中四幅图的说法，正确的是（）A．图甲是模拟奥斯特实验的一个场景B．图乙与发电机的原理相同C．图丙可将电能转化为机械能D．图丁说明通电导体在磁场中受到力的作用8、有关电与磁的知识，下列说法错误的是（）A．甲图可以验证电磁铁磁性强弱与线圈匝数的关系B．乙图中的电磁继电器实质是利用电磁铁控制工作电路通断的开关C．丙图中麦克风的工作原理是电磁感应现象D．丁图为扬声器，工作时将机械能转化为电能，与电动机的原理相同9、如图所示，在竖直放置的电磁铁上方用弹簧悬挂条形磁体，开关闭合后，当滑片P从a端向b端滑动过程中，始终保证条形磁体未接触电磁铁，弹簧的形变为弹性形变，灯泡处于发光状态，下列说法正确的是（）A．电流表示数变大，灯泡变亮，弹簧长度变长B．电流表示数变大，灯泡变亮，弹簧长度变短C．电流表示数变小，灯泡变暗，弹簧长度变长D．电流表示数变小，灯泡变暗，弹簧长度变短10、如图所示的实验装置，下列说法正确的是（）A．该装置能将机械能转化为电能B．该装置可用来研究电流的磁效应C．该装置可用来研究电磁感应现象D．该装置研究的是电动机的工作原理第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，是一款没有链条的混合动力电动自行车，骑行这种自行车时，骑手踩动脚踏板可以带动链接的发电机发电，这些电能可以存储在自行车的锂电池中，然后通过电动机驱动后轮是自行车前进，锂电池还可以为车灯供电。另外，由于鞍座设置在斜梁的拐臂上，因此重心低，骑起来非常平稳。请找出一个与前述情景相关的物理信息，并指出对应的物理知识。（不得与示例重复）示例：物理信息：鞍座设置在斜梁上的拐臂上；物理知识：降低重心物理信息：；物理知识：。2、如图所示的电路，开关S接到后，小磁针静止时，A端是极；将开关S由拨到，需调节滑动变阻器的滑片，目的是，则电磁铁的磁性（选填“增强”、“不变”或“减弱”）。3、如图甲所示为上海的磁悬浮列车示意图，图乙是其实现悬浮的原理图，A是轨道线圈（线圈绕法没有体现），安装在铁轨上；B是安装在车身上（紧靠铁轨下方）的电阻非常小的螺线管，B中电流方向如图乙所示，螺线管B与电磁铁A之间相互（填“排斥”或“吸引”），从而使列车悬浮在铁轨上方，B上端为（选填“N”或“S”）极。4、请按要求填
