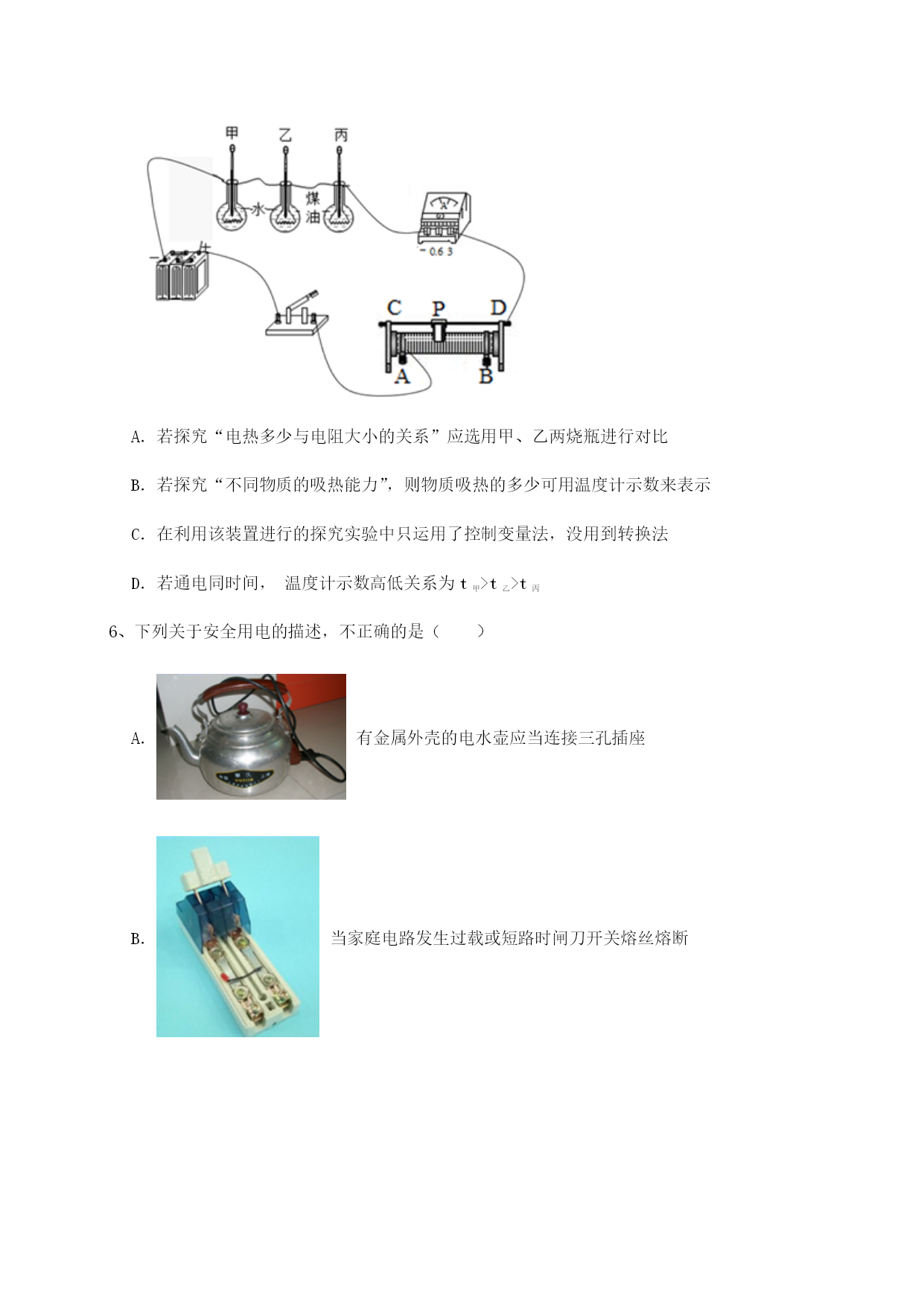

河南周口淮阳第一高级中学北师大版物理九年级电功和电功率难点解析考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、在如图甲电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。在滑片P从最右端向最左端滑动过程中，电压表与电流表的示数变化关系如图乙。则下列说法正确的是（）A．电源电压为5VB．R0消耗的最小功率为0.4WC．定值电阻R0为8ΩD．滑片P在中点时，电流为0.4A2、有两只标有“220V100W”的灯泡，灯丝的电阻是变化的，将它们串联起来接到家庭电路中，消耗的总功率（）A．大于50WB．等于50WC．小于50WD．等于100W3、关于家庭电路和安全用电，下列说法正确的是（）A．保险丝可以用钢丝来代替B．若空气开关“跳闸”，一定是电路中出现了短路C．电灯的开关可接在零线上D．用测电笔辨别火线和零线，手应接触笔尾的金属体4、如图所示的四种情况中，符合安全用电原则的是（）A．电动机外壳没有接地B．使用绝缘层破损的电线C．人靠近高压带电体D．使用试电笔时，手要接触笔尾金属体5、如图所示装置中，甲、乙、丙三个完全相同的烧瓶中分别装有质量、初温都相同的液体，烧瓶中的电阻丝分别为R甲、R乙、R丙，且R甲＞R乙＞R丙，瓶中温度计都相同。以下说法中一定正确的是（）A．若探究“电热多少与电阻大小的关系”应选用甲、乙两烧瓶进行对比B．若探究“不同物质的吸热能力”，则物质吸热的多少可用温度计示数来表示C．在利用该装置进行的探究实验中只运用了控制变量法，没用到转换法D．若通电同时间，温度计示数高低关系为t甲>t乙>t丙6、下列关于安全用电的描述，不正确的是（）A．有金属外壳的电水壶应当连接三孔插座B．当家庭电路发生过载或短路时闸刀开关熔丝熔断C．白炽灯螺丝口灯座的螺丝套与相线相连D．人双手同时接触火线和零线会发生触电事故7、“珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列有关安全的说法，错误的是（）A．如果发生触电事故，应立即切断电源，然后施救B．雷雨天，人不能在高处打伞行走，否则可能会被雷击中C．使用验电笔时，手必须接触笔尾金属部分D．在没有三孔插座的情况下，可以把三脚插头（如图）上最长的插头去掉，插入二孔插座中使用用电器8、两只小灯泡L1和L2的额定电压为1.5V，它们的电流随电压变化的曲线如图所示。根据图像判断，下列选项中正确的是（）A．L1的电阻大于L2的电阻B．通过L1的电流为0.25AC．L2的电阻值为7.5ΩD．L1和L2并联后正常发光，电路消耗的总功率为0.675W9、如图所示，测量额定电压为2.5V小灯泡电功率，电源电压恒为4.5V。移动滑动变阻器的滑片，由接入电路中的最大阻值开始记录数据，得到小灯泡的图像，由此可知（）A．灯泡的额定功率为6.25WB．电路消耗的最小功率为0.45WC．滑动变阻器的最大阻值为20ΩD．正常工作时灯丝电阻为40Ω10、如图所示是电阻甲和乙的I—U图象，下列说法正确的是（）A．电阻甲的阻值不变，大小为0.1ΩB．乙的电阻随着电压的增大而减小C．若将甲、乙串联在9V的电源上，则乙的实际功率为2WD．若将甲、乙并联，当干路电流为0.9A时，甲的实际功率为3.6W第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、某家用电能表上标有“220V10A3000r/kW·h”的字样，当家中用电器全部工作时，电能表1分钟转了45转。由此可估算出该家所有用电器的总功率为W，若该家全部用电器工作时的总电流不超过电能表的额定电流，还可以再增加W以下的用电器。2、一台电动机正常工作时的电压为220V，线圈电阻为2Ω，通过线圈的电流为1A。则正常工作2min电动机的线圈产生的热量为J，电动机的工作效率为。3、中国24岁的青年科学家曹原研究发现，石墨烯在特定的条件下电阻突然变为0，这种现象叫做超导现象。根据定律可知，如果用超导材料输送电能，就可以大大降低由于电阻引起的电能损耗。4、小明家电能表的相关参数如图所示，他家电路中允许消耗的最大电功率为W。他选取一个“220V100W”的灯，单独与电能表接入家庭电路，15min内电能表指示灯闪烁了75次，则电能表的规格为imp/(k
