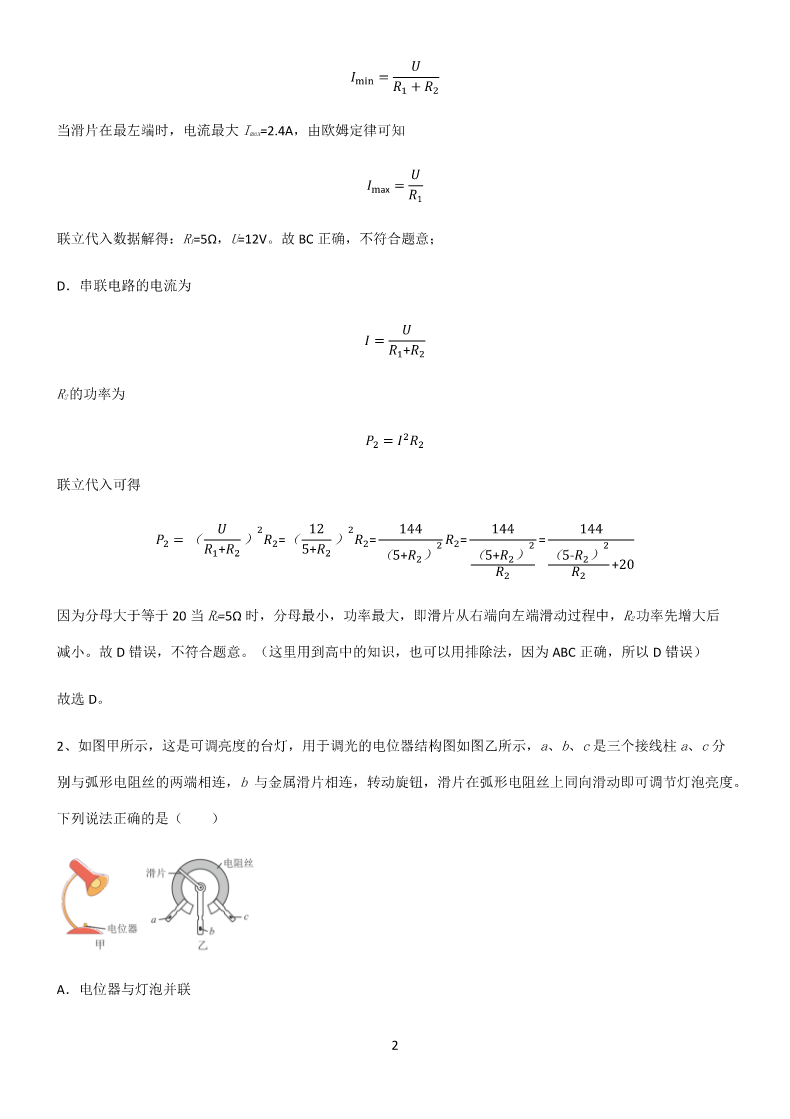

(每日一练)初中物理电压和电阻常考点单选题1、如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的滑片P从右端滑动到左端的过程中，电压表的示数U和电流表的示数I的关系图象如图乙所示。下列说法不正确的是（）A．滑动变阻器R2的最大阻值为25ΩB．电源电压为12VC．定值电阻R1的阻值为5ΩD．P向左滑动的过程中，R2的电功率变小答案：D解析：A．滑片P在右端时，电压表示数最大，电流表示数最小Umax=10V，Imin=0.4A，由欧姆定律可知，R2的值为푈max10V푅2===25Ω퐼min0.4A故A正确，不符合题意；BC．设电源电压为U，当滑片在最右端时，由欧姆定律可知1푈퐼min=푅1+푅2当滑片在最左端时，电流最大Imax=2.4A，由欧姆定律可知푈퐼max=푅1联立代入数据解得：R1=5Ω，U=12V。故BC正确，不符合题意；D．串联电路的电流为푈퐼=푅1+푅2R2的功率为2푃2=퐼푅2联立代入可得푈2122144144144푃2=（）푅2=（）푅2=2푅2=2=2푅1+푅25+푅2（5+푅）（5+푅）（5-푅）222+20푅2푅2因为分母大于等于20当R2=5Ω时，分母最小，功率最大，即滑片从右端向左端滑动过程中，R2功率先增大后减小。故D错误，不符合题意。（这里用到高中的知识，也可以用排除法，因为ABC正确，所以D错误）故选D。2、如图甲所示，这是可调亮度的台灯，用于调光的电位器结构图如图乙所示，a、b、c是三个接线柱a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度。下列说法正确的是（）A．电位器与灯泡并联2B．若只将a、b接入电路，顺时针转动旋钮时灯泡变暗C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度答案：B解析：A．电位器串联在电路中能改变电路中电流的大小，所以图中电位器应与灯泡串联，故A错误；B．若只将a、b接入电路，顺时针转动旋钮时，电位器接入电路的电阻变大，电路中电流变小，灯泡变暗，故B正确；C．若只将a、c接入电路，电位器电阻丝全部接入电路；顺时针转动旋钮时，电位器接入电路的电阻不变，电路中电流不变，灯泡亮度不变，故C错误；D．电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达到改变灯泡亮度的目的，故D错误。故选B。3、如图所示的电路中，闭合开关S，让开关S1和S2断开，调节滑动变阻器的滑片P使其位于变阻器的a处（非端点），此时灯泡L恰好正常发光，电流表A和电压表V均有示数。已知滑动变阻器的总电阻大于灯泡L的电阻，不计温度对电阻的影响，以下判断正确的是（）A．若保持S1和S2断开，让P缓慢向右滑动，灯泡L变亮甚至可能被烧毁B．若保持P在a处不动，同时闭合S1和S2后，A表和V表示数均变大3C．若保持P在a处不动，S1仍断开，闭合和S2后，A表和V表示数均变大D．若保持S1和S2断开，让P缓慢向右滑动，A表示数变化量和V表示数变化量的比值变大答案：C解析：闭合开关S，让开关S1和S2断开，P在a处时，L和滑动变阻器串联，此时灯泡正常发光，电流表测电路中电流，电压表测灯泡两端电压；A．若当保持S1和S2断开，让P缓慢向右滑动时，变阻器接入电路的电阻变大，电路中电流变小，灯泡中的电流减小，所以灯泡变暗，故A错误；B．若保持P在a处不动，同时闭合S1和S2后，灯泡被短路，电压表示数减小为0；电阻R与R0并联，并联后的电阻小于R接入电路的电阻，电路中电阻变小，电流变大，故B错误.；C，保持P在a处不动，S1仍断开，闭合S2后，电阻R与R0并联，然后再与灯泡串联，电路总电阻减小，电流增大，电流表A示数增大，灯泡两端的电压增大，电压表V示数变大，故C正确；D．若保持S1和S2断开，L和滑动变阻器串联，让P缓慢向右滑动，假设电流的变化量为Δ퐼，A表示数变化量和V表示数变化量的比值为Δ퐼Δ퐼1==Δ푈L(퐼+Δ퐼)푅L−퐼푅L푅L不计温度对电阻的影响，灯丝的电阻不变，则A表示数变化量和V表示数变化量的比值不变，故D错误。故选C。4、关于能源、材料和粒子，下列说法中正确的是（）A．电饭锅可以用超导材料做加热器B．原子是由质子和中子组成的C．破镜难以重圆，是因为分子间存在斥力D．太阳能、风能都
