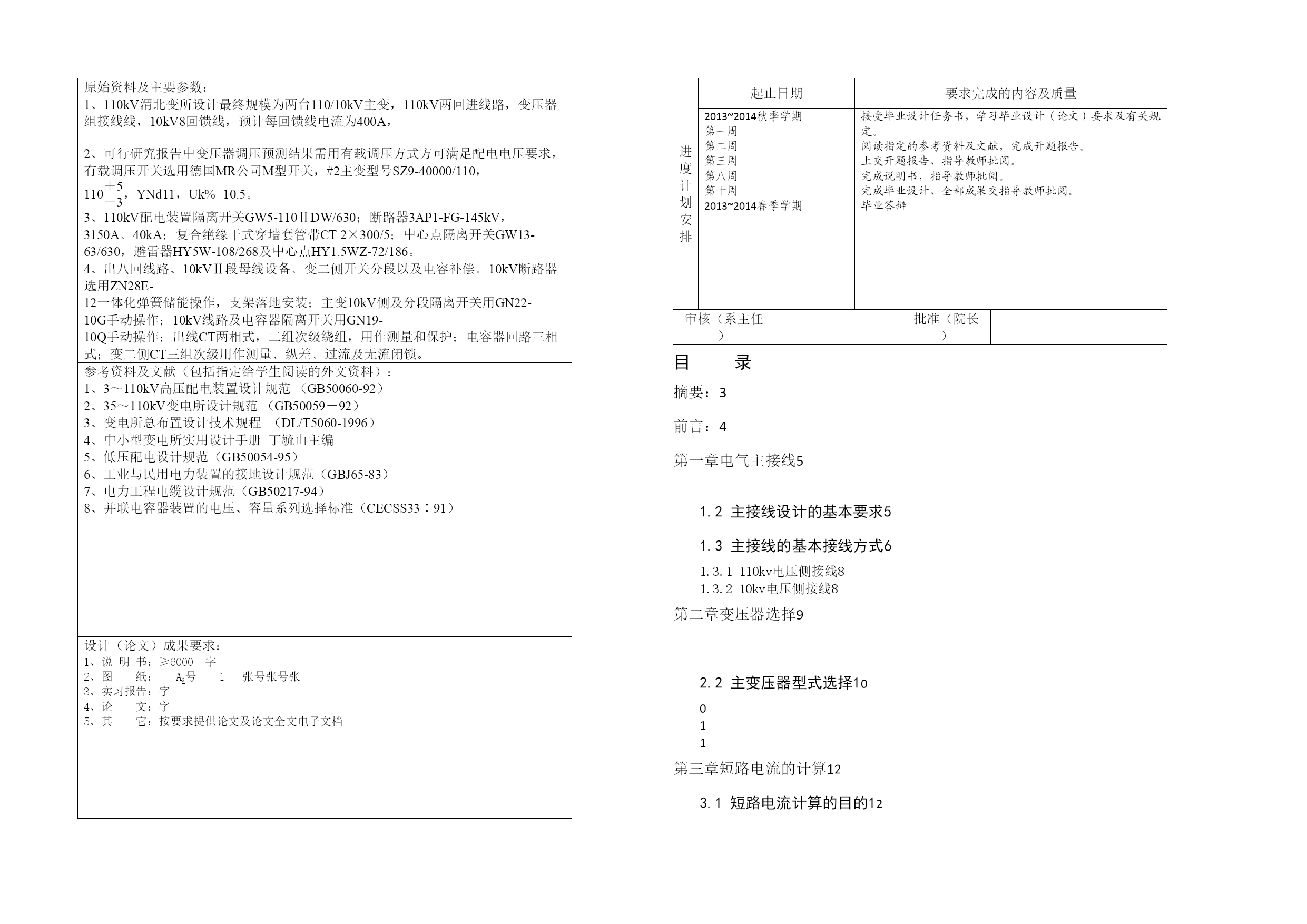

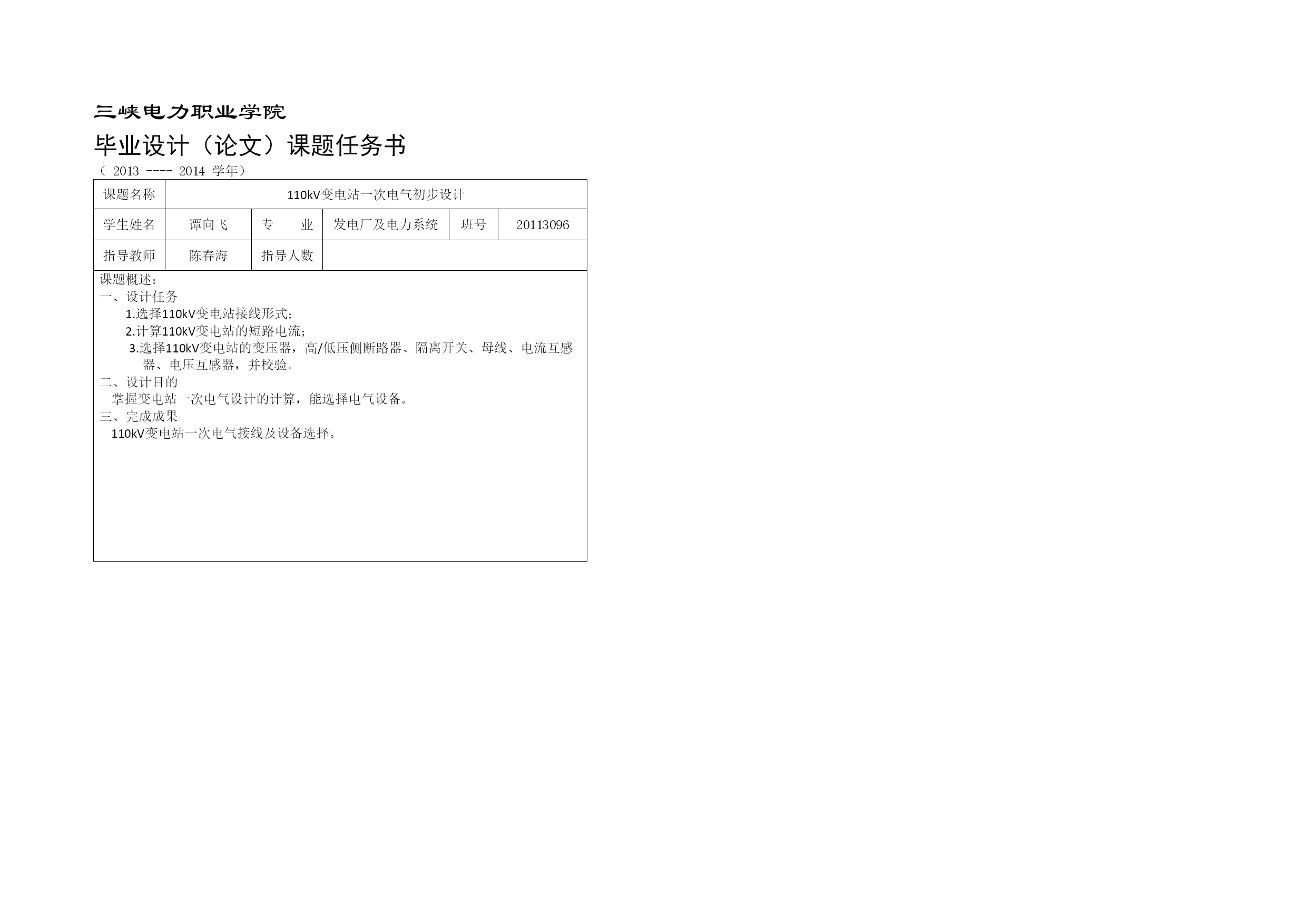

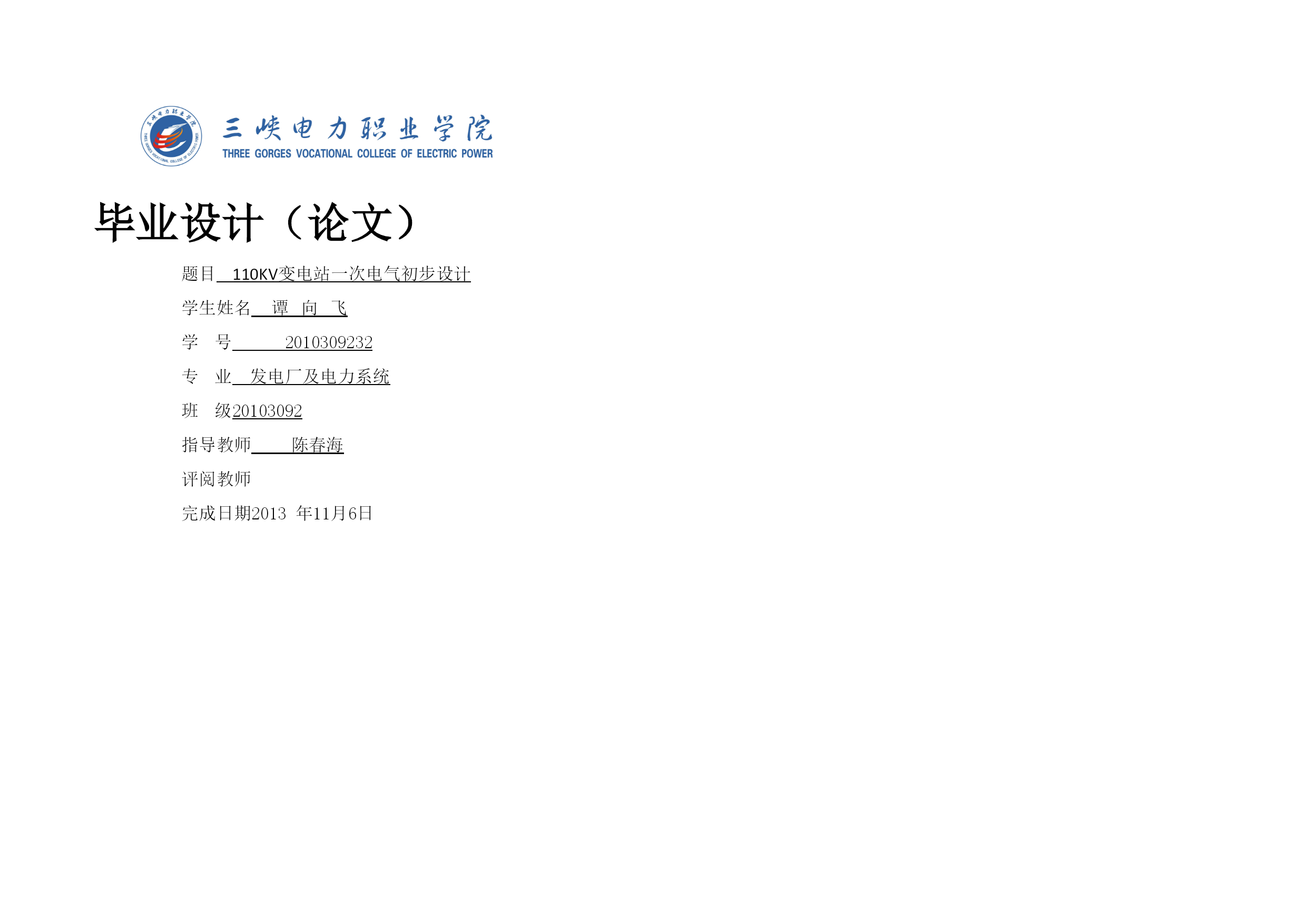

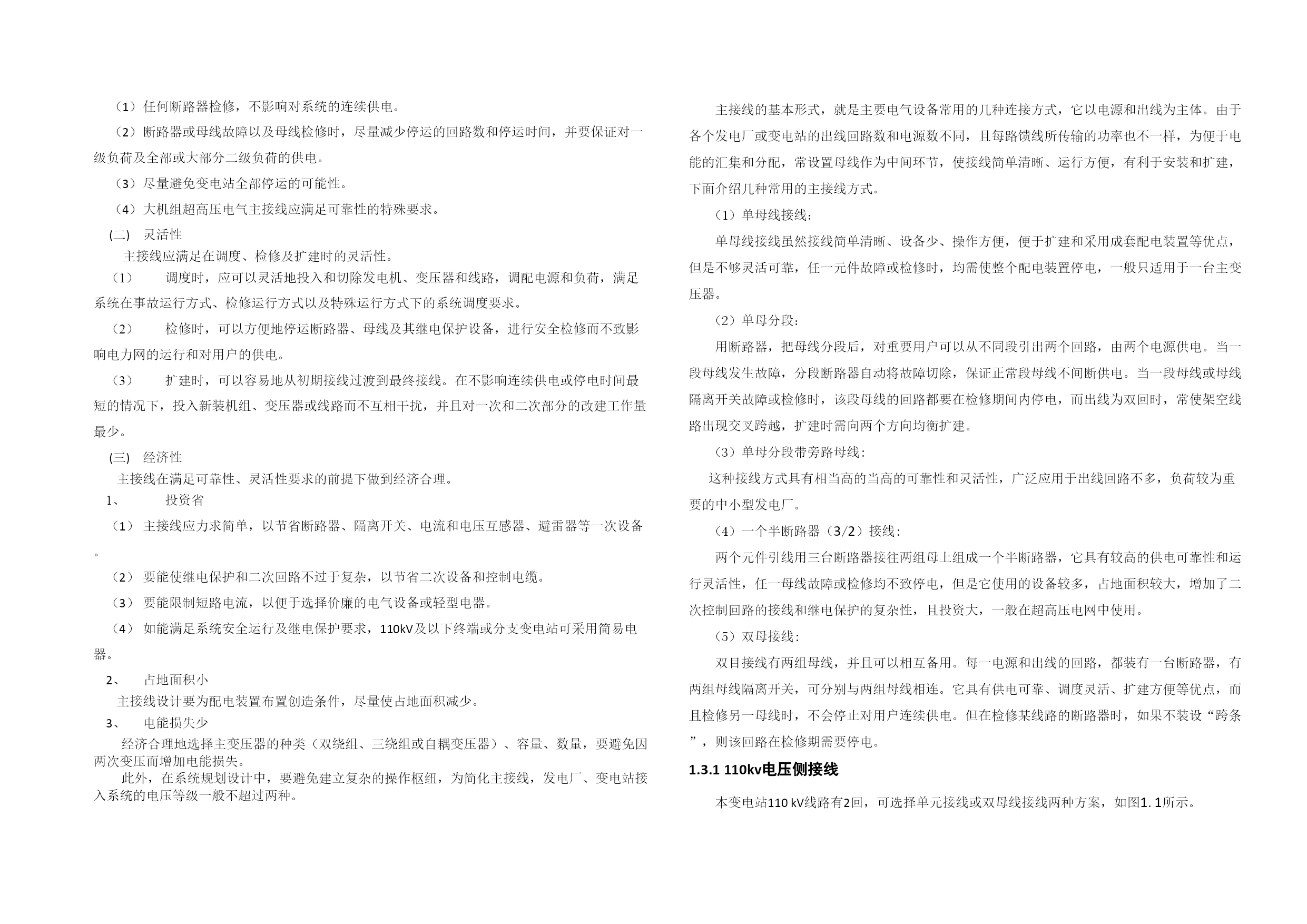

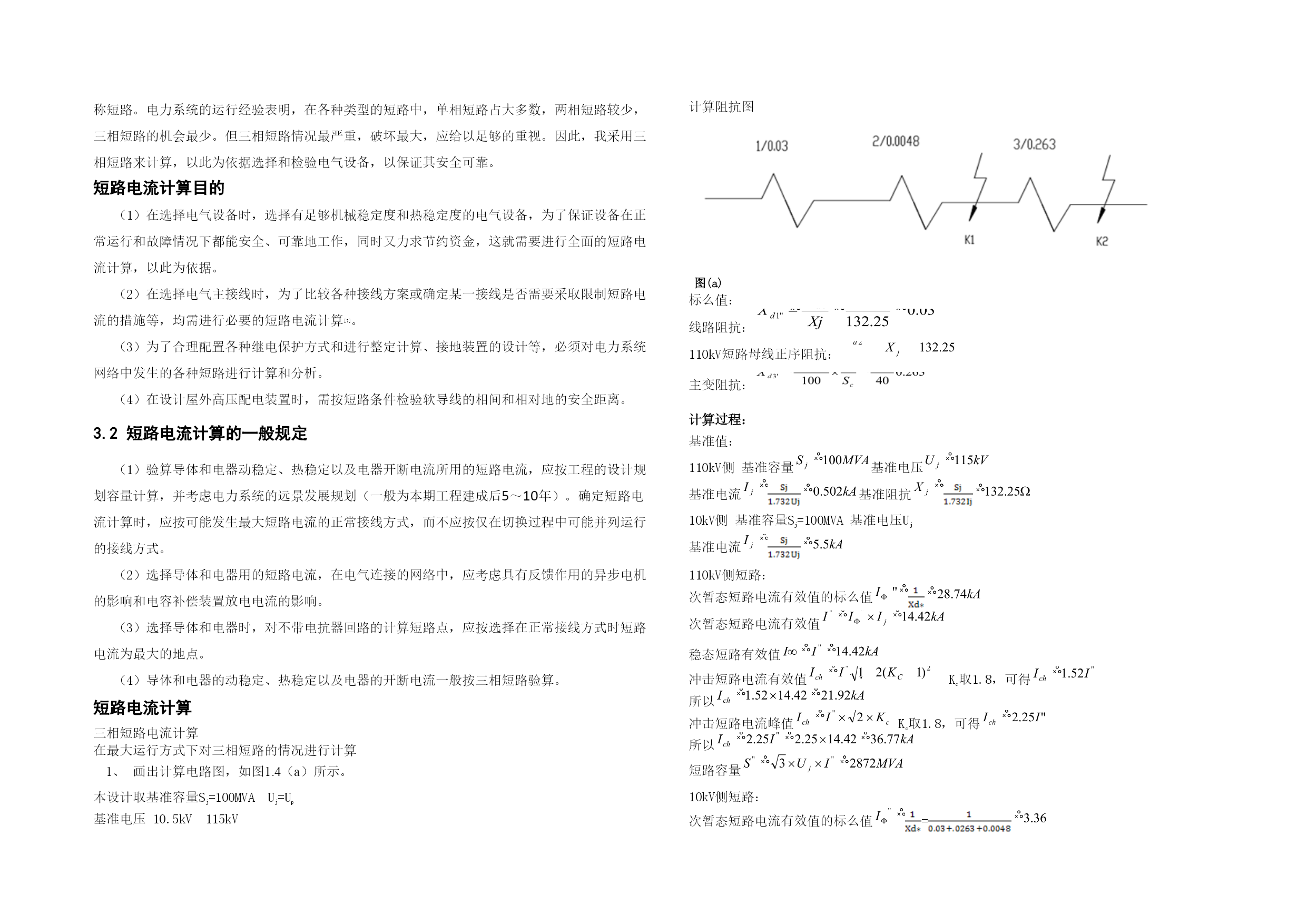

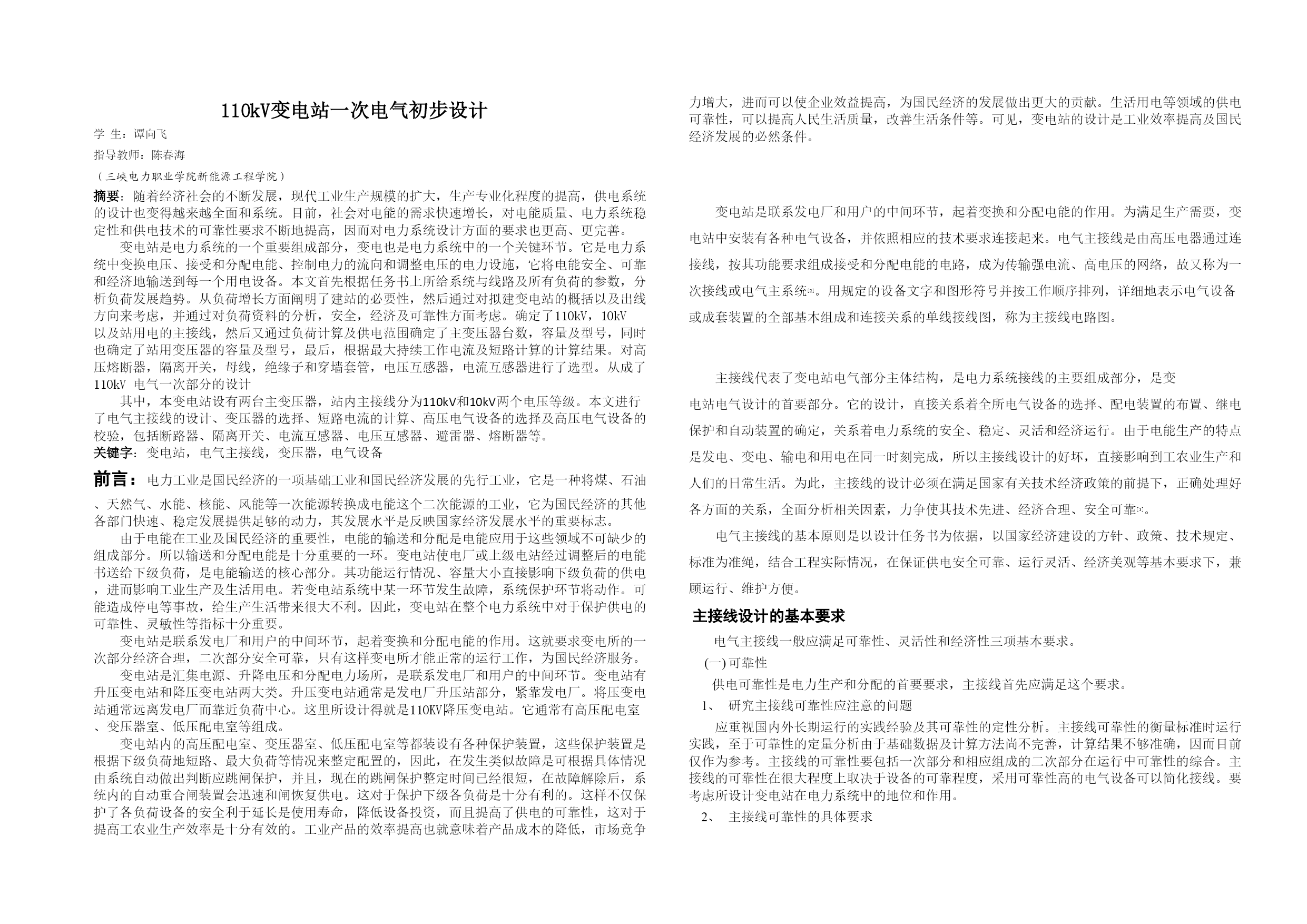

毕业设计（论文）题目110KV变电站一次电气初步设计学生姓名谭向飞学号2010309232专业发电厂及电力系统班级20103092指导教师陈春海评阅教师完成日期2013年11月6日三峡电力职业学院毕业设计（论文）课题任务书（2013----2014学年）课题名称110kV变电站一次电气初步设计学生姓名谭向飞专业发电厂及电力系统班号20113096指导教师陈春海指导人数课题概述：一、设计任务1.选择110kV变电站接线形式；2.计算110kV变电站的短路电流；3.选择110kV变电站的变压器，高/低压侧断路器、隔离开关、母线、电流互感器、电压互感器，并校验。二、设计目的掌握变电站一次电气设计的计算，能选择电气设备。三、完成成果110kV变电站一次电气接线及设备选择。原始资料及主要参数：1、110kV渭北变所设计最终规模为两台110/10kV主变，110kV两回进线路，变压器组接线线，10kV8回馈线，预计每回馈线电流为400A，2、可行研究报告中变压器调压预测结果需用有载调压方式方可满足配电电压要求，有载调压开关选用德国MR公司M型开关，#2主变型号SZ9-40000/110，110eq\o(\s\up6(＋5),\s\do3(－3))，YNd11，Uk%=10.5。3、110kV配电装置隔离开关GW5-110ⅡDW/630；断路器3AP1-FG-145kV，3150A﹑40kA；复合绝缘干式穿墙套管带CT2×300/5；中心点隔离开关GW13-63/630，避雷器HY5W-108/268及中心点HY1.5WZ-72/186。4、出八回线路、10kVⅡ段母线设备﹑变二侧开关分段以及电容补偿。10kV断路器选用ZN28E-12一体化弹簧储能操作，支架落地安装；主变10kV侧及分段隔离开关用GN22-10G手动操作；10kV线路及电容器隔离开关用GN19-10Q手动操作；出线CT两相式，二组次级绕组，用作测量和保护；电容器回路三相式；变二侧CT三组次级用作测量﹑纵差﹑过流及无流闭锁。参考资料及文献（包括指定给学生阅读的外文资料）：1、3～110kV高压配电装置设计规范（GB50060-92）2、35～110kV变电所设计规范（GB50059－92）3、变电所总布置设计技术规程（DL/T5060-1996）4、中小型变电所实用设计手册丁毓山主编5、低压配电设计规范（GB50054-95）6、工业与民用电力装置的接地设计规范（GBJ65-83）7、电力工程电缆设计规范（GB50217-94）8、并联电容器装置的电压、容量系列选择标准（CECSS33∶91）设计（论文）成果要求：1、说明书：≥6000字2、图纸：A3号1张号张号张3、实习报告：字4、论文：字5、其它：按要求提供论文及论文全文电子文档进度计划安排起止日期要求完成的内容及质量2013~2014秋季学期第一周第二周第三周第八周第十周2013~2014春季学期接受毕业设计任务书，学习毕业设计（论文）要求及有关规定。阅读指定的参考资料及文献，完成开题报告。上交开题报告，指导教师批阅。完成说明书，指导教师批阅。完成毕业设计，全部成果交指导教师批阅。毕业答辩审核（系主任）批准（院长）目录TOC\o"1-2"\h\z\u摘要：3前言：4第一章电气主接线51.2主接线设计的基本要求51.3主接线的基本接线方式61.3.1110kv电压侧接线81.3.210kv电压侧接线8第二章变压器选择92.2主变压器型式选择10011第三章短路电流的计算123.1短路电流计算的目的123.2短路电流计算的一般规定123第四章高压电器设备选择1667884.4.1高压断路器的种类184.4.2本变电站高压断路器选择1914.5.1隔离开关的作用214.5.2本变电站隔离开关选择22致谢24附录25参考文献26110kV变电站一次电气初步设计学生：谭向飞指导教师：陈春海（三峡电力职业学院新能源工程学院）摘要：随着经济社会的不断发展，现代工业生产规模的扩大，生产专业化程度的提高，供电系统的设计也变得越来越全面和系统。目前，社会对电能的需求快速增长，对电能质量、电力系统稳定性和供电技术的可靠性要求不断地提高，因而对电力系统设计方面的要求也更高、更完善。变电站是电力系统的一个重要组成部分，变电也是电力系统中的一个关键环节。它是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它将电能安全、可靠和经济地输送到每一个用电设备。本文首先根据任务书上所给系统与线路及所有负荷的参数，分析负荷发展趋势。从负荷增长方
