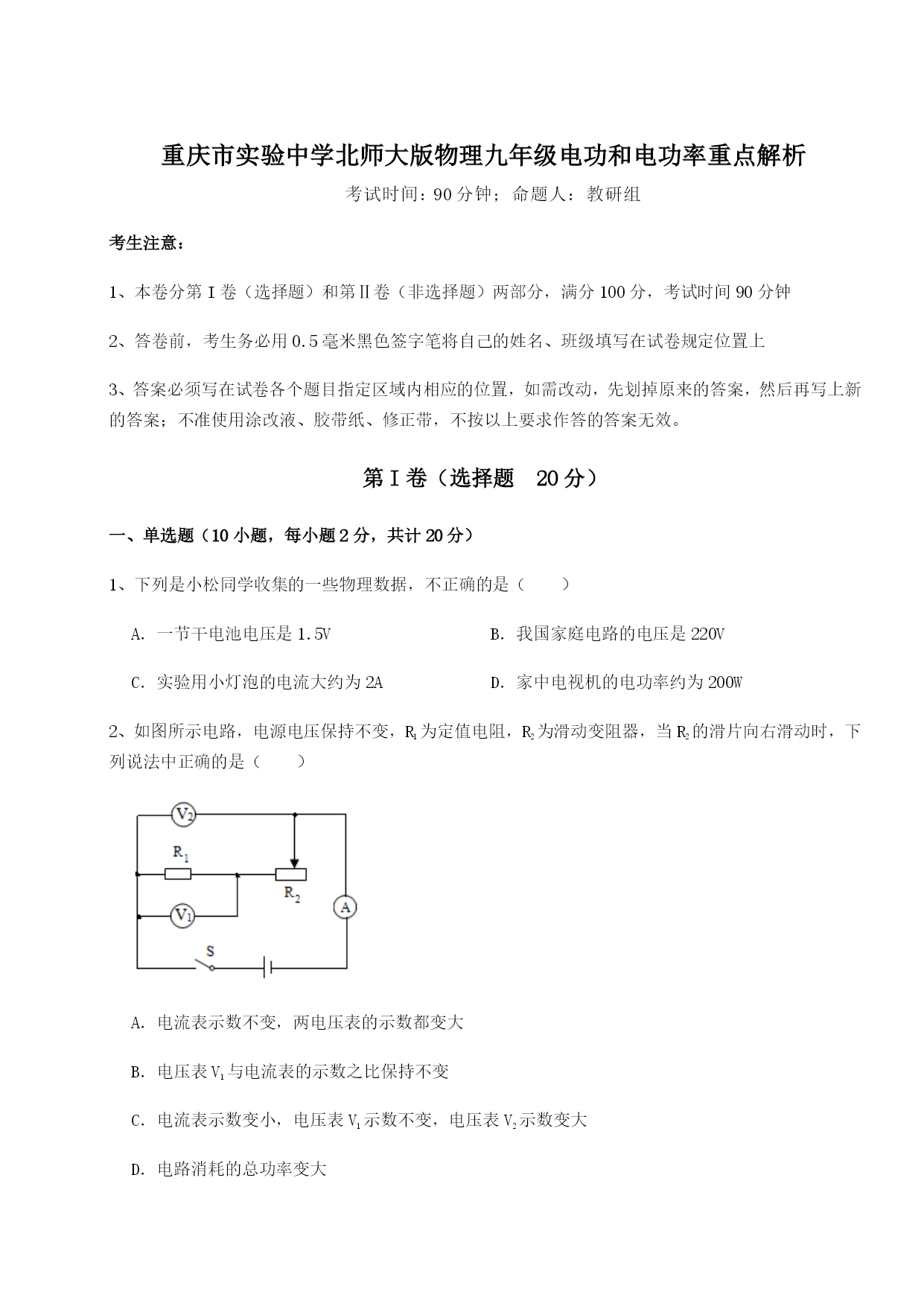

重庆市实验中学北师大版物理九年级电功和电功率重点解析考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列是小松同学收集的一些物理数据，不正确的是（）A．一节干电池电压是1.5VB．我国家庭电路的电压是220VC．实验用小灯泡的电流大约为2AD．家中电视机的电功率约为200W2、如图所示电路，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，当R2的滑片向右滑动时，下列说法中正确的是（）A．电流表示数不变，两电压表的示数都变大B．电压表V1与电流表的示数之比保持不变C．电流表示数变小，电压表V1示数不变，电压表V2示数变大D．电路消耗的总功率变大3、如图所示是探究“电流通过导体时产生热量的多少跟什么因素有关”的实验。烧瓶内用煤油而不用水，你认为主要的原因是（）A．因为煤油的热值大B．因为煤油的比热容小C．因为煤油的密度小D．因为煤油具有可燃性4、标有“220V40W”“110V40W”和“36V40W”的三盏灯并联在36V的电路中，则它们发光时的亮度（）A．“220V40W”最亮B．“110V40W”最亮C．“36V40W”最亮D．一样亮5、如图是“探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两个透明容器中封闭着等量的空气，电路正确连接后，通电进行实验过程中，下列说法正确的是（）A．左边容器电阻丝中的电流比右边容器电阻丝中的电流大B．要保持两个电阻丝两端电压相等C．U形管中液面高度的变化反映电阻丝产生热量的多少D．通电时间相同，两个容器中空气吸收的热量相同6、如图所示电路中，当开关断开时，电压表示数为，小灯泡上标有“”，小灯泡上标有“”，忽略温度对灯丝电阻的影响。当开关闭合时，下列说法正确的是（）A．电压表的示数为B．与的电阻之比为C．与的实际功率之比为D．通过与的电流之比为7、如图所示，只闭合开关S时灯L1的功率为9W；断开开关S，闭合S1、S2时，灯L1的功率为16W。电源电压不变，且灯丝电阻不受温度的区影响。则L1、L2两灯灯丝电阻之比是（）A．1：3B．4：3C．3：1D．3：48、如图是深圳某同学家的家庭电路的部分电路图，下列说法中正确的是()A．家庭电路中使用的是直流电，电压是220VB．丁灯的安装及开关的连接是正确的C．两孔插座和三孔插座的连接都是正确的D．用试电笔正E确接触M和N点时，试电笔的氖管均不发光9、如图是探究电流通过导体时产生热的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气。开关闭合后，则（）A．左侧容器中导体产生的热量较多B．图中两导体串联，能探究电热与电流关系C．若图中两导体改为并联，右侧导体产生的热量较多D．一段时间后，右侧U形管两端液柱高度差较左侧大10、“珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列有关安全的说法，错误的是（）A．如果发生触电事故，应立即切断电源，然后施救B．雷雨天，人不能在高处打伞行走，否则可能会被雷击中C．使用验电笔时，手必须接触笔尾金属部分D．在没有三孔插座的情况下，可以把三脚插头（如图）上最长的插头去掉，插入二孔插座中使用用电器第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、小明用如图所示的电路来探究影响电流产生的热量的因素。两个完全相同的烧瓶中装有质量和初温相同的煤油，阻值不变的电阻丝R1和R2（R1<R2）。小明连接好电路，闭合开关并调节滑动变阻器到适当位置后，过一段时间发现甲、乙温度计示数不同。此实验过程，小明探究的问题是“电流产生的热量与是否有关”。2、如图甲和乙是研究“电热大小与哪些因素有关”的实验装置。通电后，若要比较电阻丝产生热量的多少，只需比较与之相连的U形管中。甲是探究电热与关系的实验装置。乙是探究电热与关系的实验装置。3、4月初小芳家中的电能表的示数为，5月初电能表如下图所示，本月她家共使用了度电．她认真观察了几分钟，查出电能表的转盘转过60圈，则这几分钟内她家的用电器消耗的电能是．4、某玩具车电动机M的转子线圈电阻R0=1Ω，一同学把该电动机M接入如图所示的电路中，闭合开关，调节滑动变阻器R，使电动机M正常工作，此时电压表的示数为9V，电流表的示数为1
