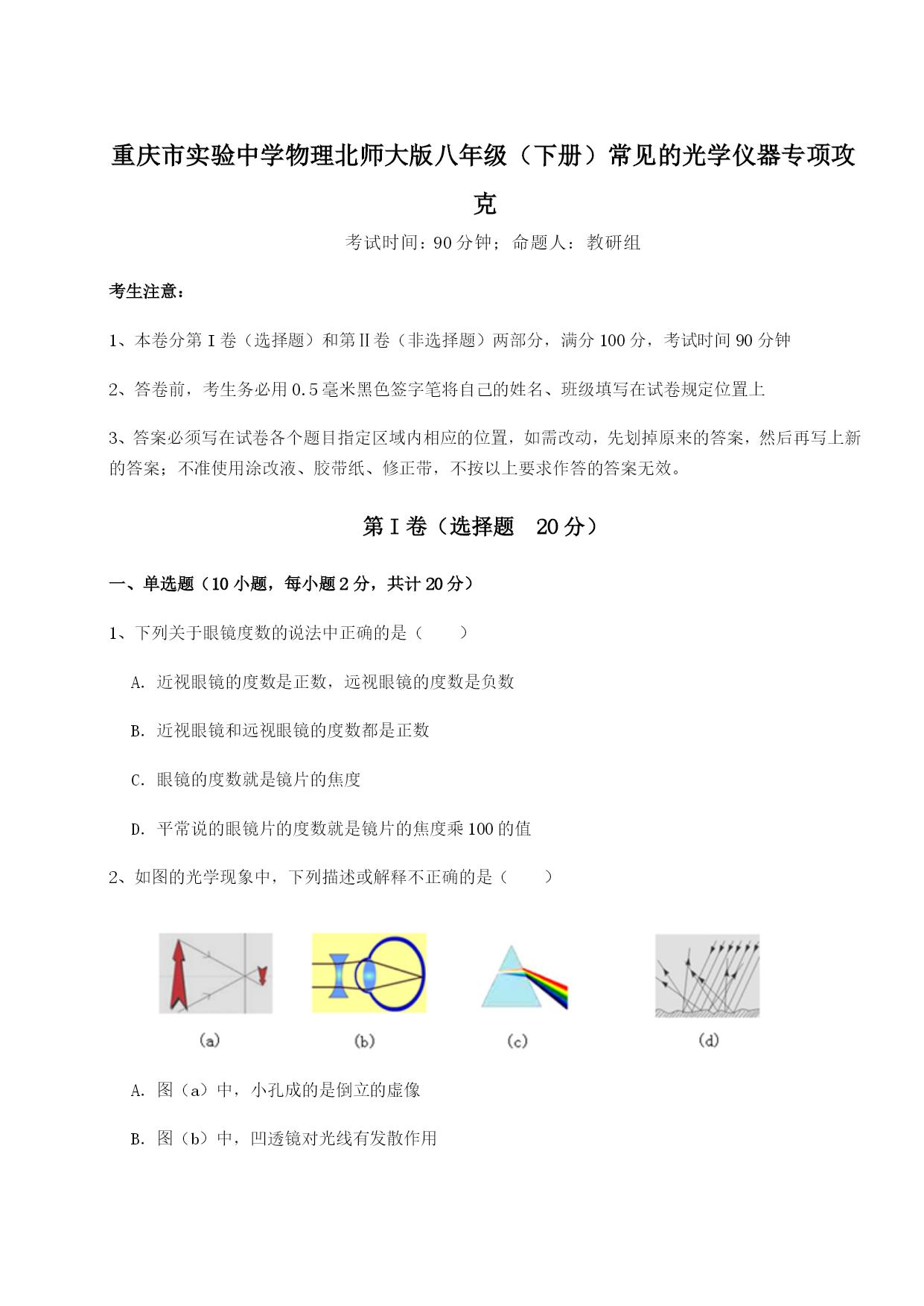

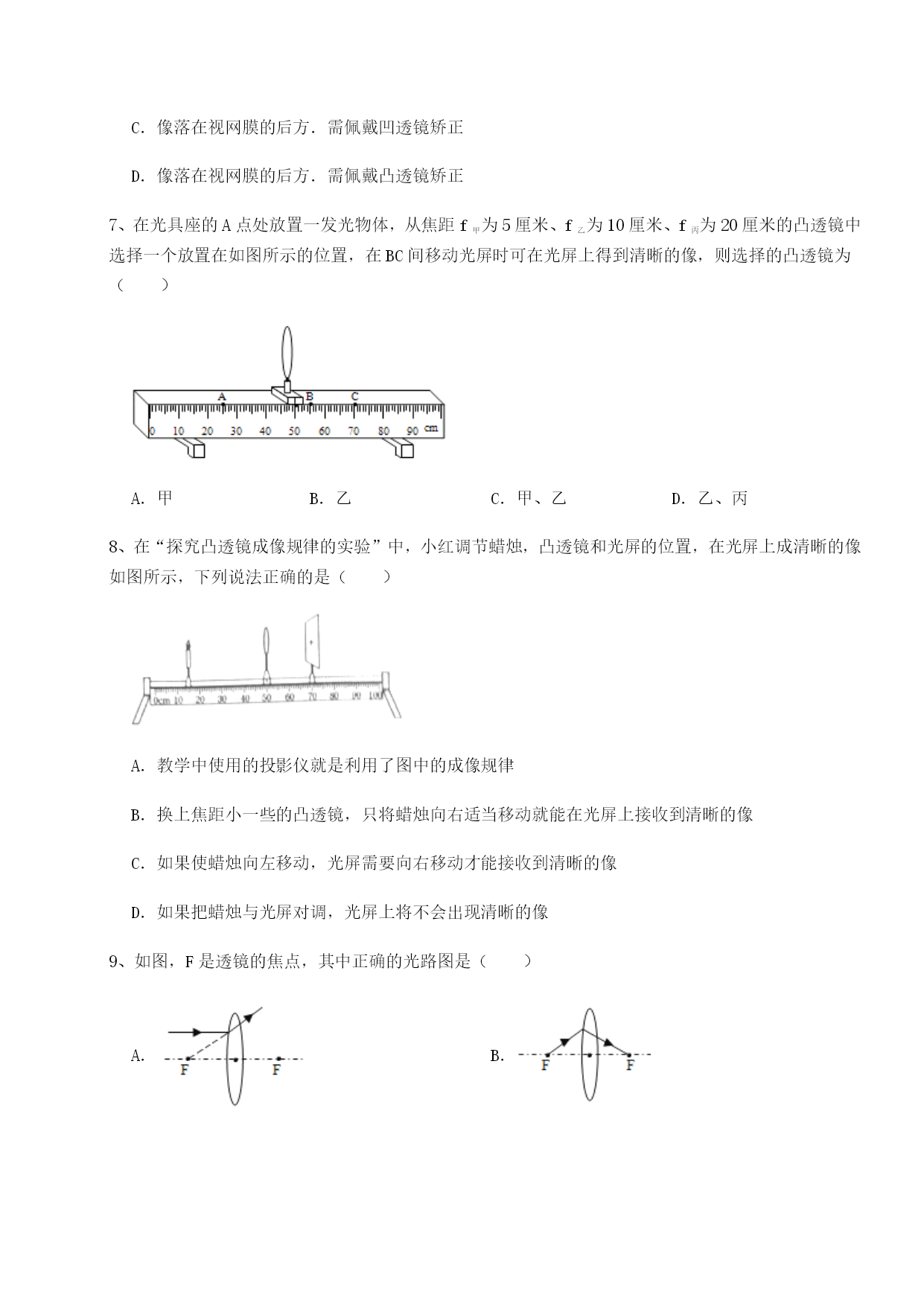

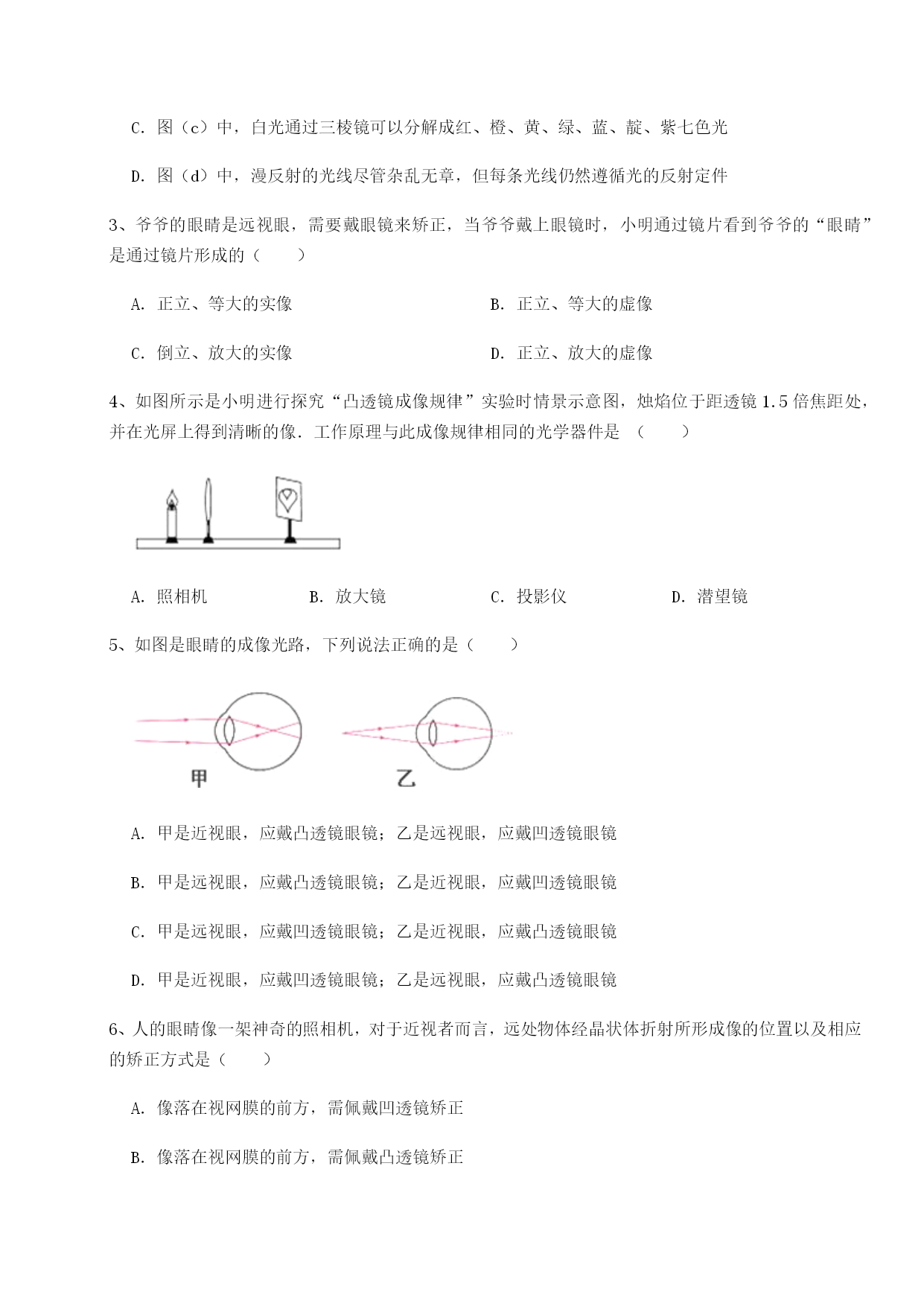

重庆市实验中学物理北师大版八年级（下册）常见的光学仪器专项攻克考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列关于眼镜度数的说法中正确的是（）A．近视眼镜的度数是正数，远视眼镜的度数是负数B．近视眼镜和远视眼镜的度数都是正数C．眼镜的度数就是镜片的焦度D．平常说的眼镜片的度数就是镜片的焦度乘100的值2、如图的光学现象中，下列描述或解释不正确的是（）A．图（a）中，小孔成的是倒立的虚像B．图（b）中，凹透镜对光线有发散作用C．图（c）中，白光通过三棱镜可以分解成红、橙、黄、绿、蓝、靛、紫七色光D．图（d）中，漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定件3、爷爷的眼睛是远视眼，需要戴眼镜来矫正，当爷爷戴上眼镜时，小明通过镜片看到爷爷的“眼睛”是通过镜片形成的（）A．正立、等大的实像B．正立、等大的虚像C．倒立、放大的实像D．正立、放大的虚像4、如图所示是小明进行探究“凸透镜成像规律”实验时情景示意图，烛焰位于距透镜1.5倍焦距处，并在光屏上得到清晰的像．工作原理与此成像规律相同的光学器件是（）A．照相机B．放大镜C．投影仪D．潜望镜5、如图是眼睛的成像光路，下列说法正确的是（）A．甲是近视眼，应戴凸透镜眼镜；乙是远视眼，应戴凹透镜眼镜B．甲是远视眼，应戴凸透镜眼镜；乙是近视眼，应戴凹透镜眼镜C．甲是远视眼，应戴凹透镜眼镜；乙是近视眼，应戴凸透镜眼镜D．甲是近视眼，应戴凹透镜眼镜；乙是远视眼，应戴凸透镜眼镜6、人的眼睛像一架神奇的照相机，对于近视者而言，远处物体经晶状体折射所形成像的位置以及相应的矫正方式是（）A．像落在视网膜的前方，需佩戴凹透镜矫正B．像落在视网膜的前方，需佩戴凸透镜矫正C．像落在视网膜的后方．需佩戴凹透镜矫正D．像落在视网膜的后方．需佩戴凸透镜矫正7、在光具座的A点处放置一发光物体，从焦距f甲为5厘米、f乙为10厘米、f丙为20厘米的凸透镜中选择一个放置在如图所示的位置，在BC间移动光屏时可在光屏上得到清晰的像，则选择的凸透镜为（）A．甲B．乙C．甲、乙D．乙、丙8、在“探究凸透镜成像规律的实验”中，小红调节蜡烛，凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确的是（）A．教学中使用的投影仪就是利用了图中的成像规律B．换上焦距小一些的凸透镜，只将蜡烛向右适当移动就能在光屏上接收到清晰的像C．如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像D．如果把蜡烛与光屏对调，光屏上将不会出现清晰的像9、如图，F是透镜的焦点，其中正确的光路图是（）A．B．C．D．10、图是王亚平太空授课做水球透镜实验时的情景，通过水球可以看到她的像.以下有关像的判断及成像规律的应用，说法正确的是（）A．虚像照相机B．实像照相机C．虚像幻灯机D．实像幻灯机第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示是张欢通过实验得到的凸透镜的像距v和物距u关系的图象，由图可知凸透镜的焦距是cm；当物距为5cm时的成像特点可应用于（填“照相机”、“投影仪”或“放大镜”）．2、实验小组的同学用如图所示的装置来探究“近视眼的缺陷”．他们用蜡烛代表眼睛观察的物体，用凸透镜代表眼球的晶状体，用光屏代表视网膜．为判断近视眼不戴眼镜时物体成的像在视网膜前还是视网膜后，小明提出如下实验方案:先不给凸透镜戴眼镜，让烛焰在光屏上成像，然后给凸透镜戴上眼镜，移动光屏，再次让烛焰在光屏上成像，比较两次像距的大小．实验时，要注意调节烛焰、凸透镜、光屏的高度，使它们的中心大致在，这样做的目的是．下表是小明通过实验测得的数据：小组同学通过分析认为，第次数据是无效的，原因是．分析表格中的数据，我们发现，v1（>/=/<）v2，所以近视眼镜的作用是使像（远离/靠近）晶状体．那么近视眼不戴眼镜时，物体通过晶状体所成的像落在视网膜的（前/后）方．小华进一步思考后提出另一实验方案:先给凸透镜戴上眼镜，让烛焰在光屏上成像，然后取下眼镜，再让烛焰在光屏上成像，比较两次像距的大小．你认为小华的实验方案（可行/不可行）．3、如图所示，画出了光线经过透镜后的方向．（1）则此透镜应为．（2）A点（
