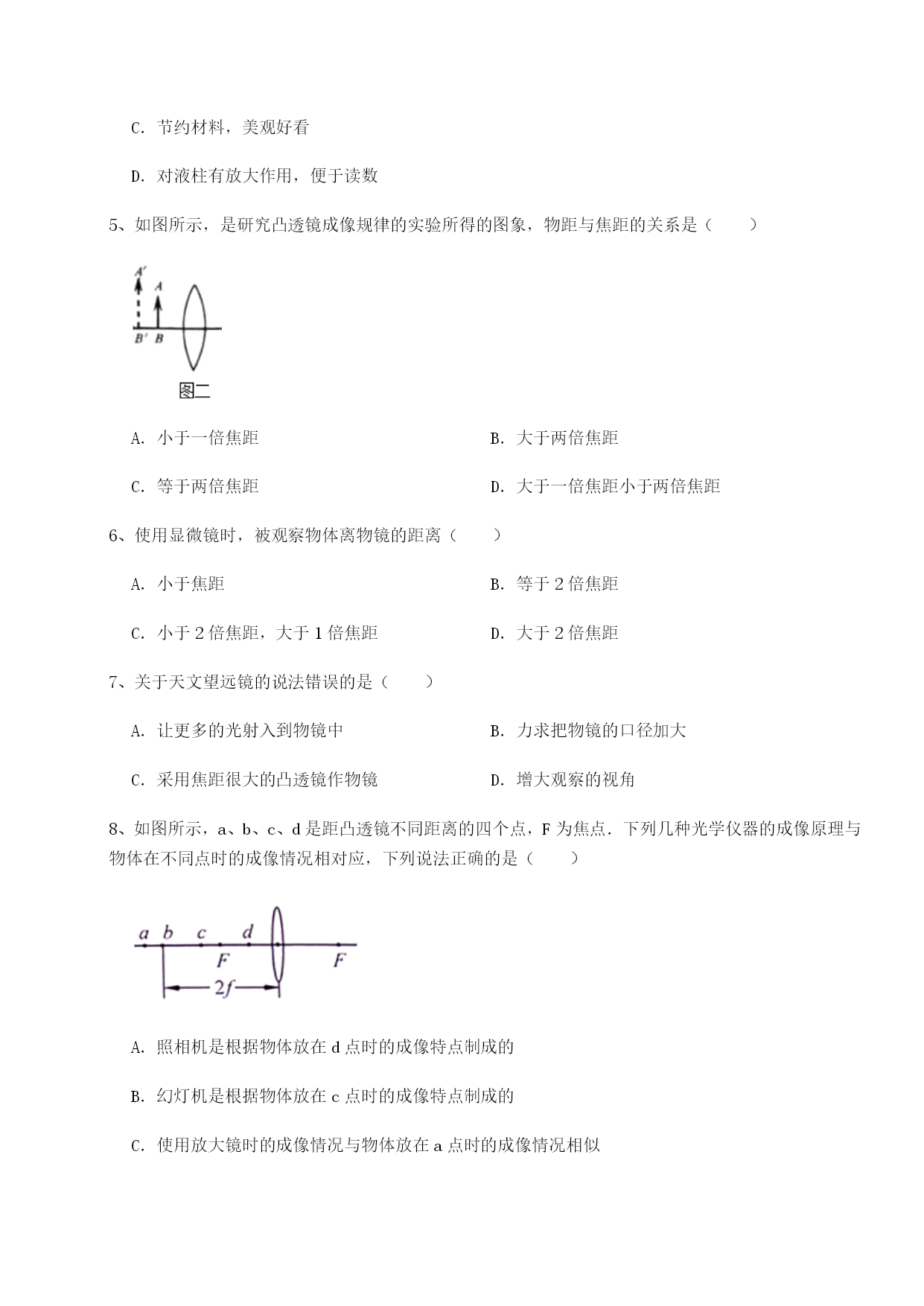

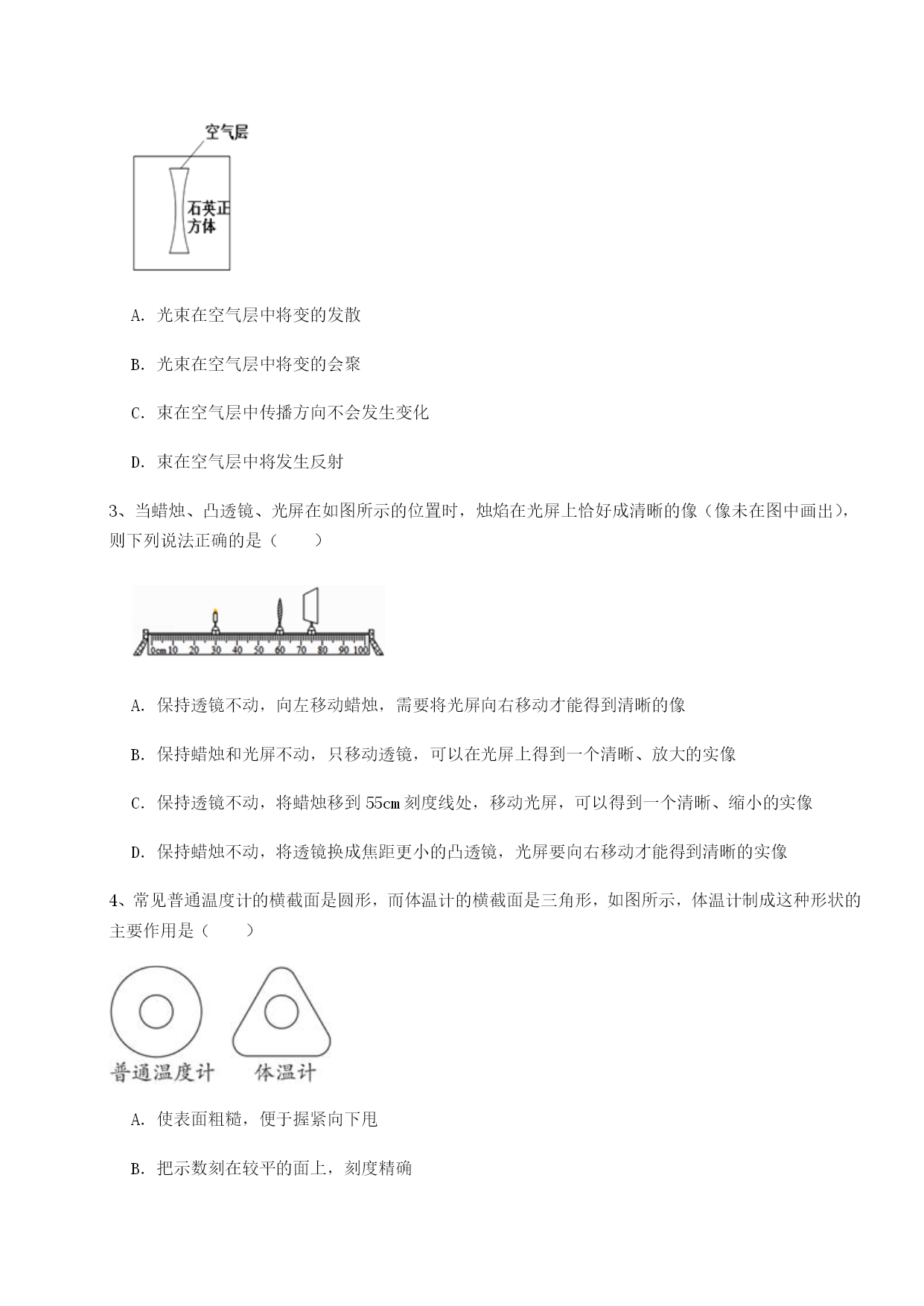

天津南开大附属中物理北师大版八年级（下册）常见的光学仪器章节测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图是用来研究凸透镜成像规律的实验装置示意图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像．若透镜位置不变，将蜡烛移到刻度为30cm处，则（）A．移动光屏，可以在屏上得到倒立放大的像B．移动光屏，可以在屏上得到倒立缩小的像C．移动光屏，可以在屏上得到正立放大的像D．不论光屏移到什么位置，都不能在屏上得到清晰的像2、如图所示，有一塑石英正方体，内有一空气层，当一束平行光垂直通过石英正方体时，光在空气层中发生的现象是（）A．光束在空气层中将变的发散B．光束在空气层中将变的会聚C．束在空气层中传播方向不会发生变化D．束在空气层中将发生反射3、当蜡烛、凸透镜、光屏在如图所示的位置时，烛焰在光屏上恰好成清晰的像（像未在图中画出），则下列说法正确的是（）A．保持透镜不动，向左移动蜡烛，需要将光屏向右移动才能得到清晰的像B．保持蜡烛和光屏不动，只移动透镜，可以在光屏上得到一个清晰、放大的实像C．保持透镜不动，将蜡烛移到55cm刻度线处，移动光屏，可以得到一个清晰、缩小的实像D．保持蜡烛不动，将透镜换成焦距更小的凸透镜，光屏要向右移动才能得到清晰的实像4、常见普通温度计的横截面是圆形，而体温计的横截面是三角形，如图所示，体温计制成这种形状的主要作用是（）A．使表面粗糙，便于握紧向下甩B．把示数刻在较平的面上，刻度精确C．节约材料，美观好看D．对液柱有放大作用，便于读数5、如图所示，是研究凸透镜成像规律的实验所得的图象，物距与焦距的关系是（）A．小于一倍焦距B．大于两倍焦距C．等于两倍焦距D．大于一倍焦距小于两倍焦距6、使用显微镜时，被观察物体离物镜的距离（）A．小于焦距B．等于2倍焦距C．小于2倍焦距，大于1倍焦距D．大于2倍焦距7、关于天文望远镜的说法错误的是（）A．让更多的光射入到物镜中B．力求把物镜的口径加大C．采用焦距很大的凸透镜作物镜D．增大观察的视角8、如图所示，a、b、c、d是距凸透镜不同距离的四个点，F为焦点．下列几种光学仪器的成像原理与物体在不同点时的成像情况相对应，下列说法正确的是（）A．照相机是根据物体放在d点时的成像特点制成的B．幻灯机是根据物体放在c点时的成像特点制成的C．使用放大镜时的成像情况与物体放在a点时的成像情况相似D．人眼看物体时的成像情况与物体放在F点时的成像情况相似9、将一个凸透镜正对太阳，在距凸透镜20cm处得到一个最小、最亮的光斑；若把一个物体放在此凸透镜前50cm处，则可在凸透镜的另一侧得到一个：（）A．倒立、放大的实像B．正立、放大的虚像C．倒立、等大的实像D．倒立、缩小的实像10、如图，F是透镜的焦点，其中正确的光路图是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、小明从眼镜（两镜片外形相同）上取下一块镜片，透过镜片观看邮票上的图（如图甲所示）。小明用的镜片是透镜，此眼镜是（选填“近视”或“远视”）。小明将此镜片放在蜡烛和光屏之间。移动光屏。使烛焰在光屏上成请晰的像，该像是（选填“正立”或“倒立”）的，然后在镜片前放置眼镜的另一镜片（如图乙所示），光屏上的像变模糊了，此时向（选填“前”或“后”）移动光屏，像又清晰了。2、眼睛是一个“变焦距”的凸透镜，它是通过睫状体来改变晶状体的的．当睫状体时，晶状体变，远处物体射来的光会聚在视网膜上，眼睛看见远处物体；当睫状体时，晶状体变，近处物体射来的光会聚在视网膜上，眼睛看见近处物体．3、如图所示，遥感卫星在拍摄地面上的景物时，感光元件（相当于胶片）应置于略大于处才能得到清晰的像；当遥感卫星由远地点运行到近地点进行拍摄时，为了得到清晰的像，应（选填“增大”或“减小”）镜头到感光元件的距离。4、吴洋同学通过物理知识的学习，知道放大镜就是凸透镜．在活动课中，他用放大镜观察自己的手指（如图甲），看到手指的像；（选填“放大”、“等大”或“缩小”）再用放大镜观察远处的房屋（如图乙），看到房屋的像．（选填“放大”、“等大”或“缩小”）吴洋所在班级照毕
