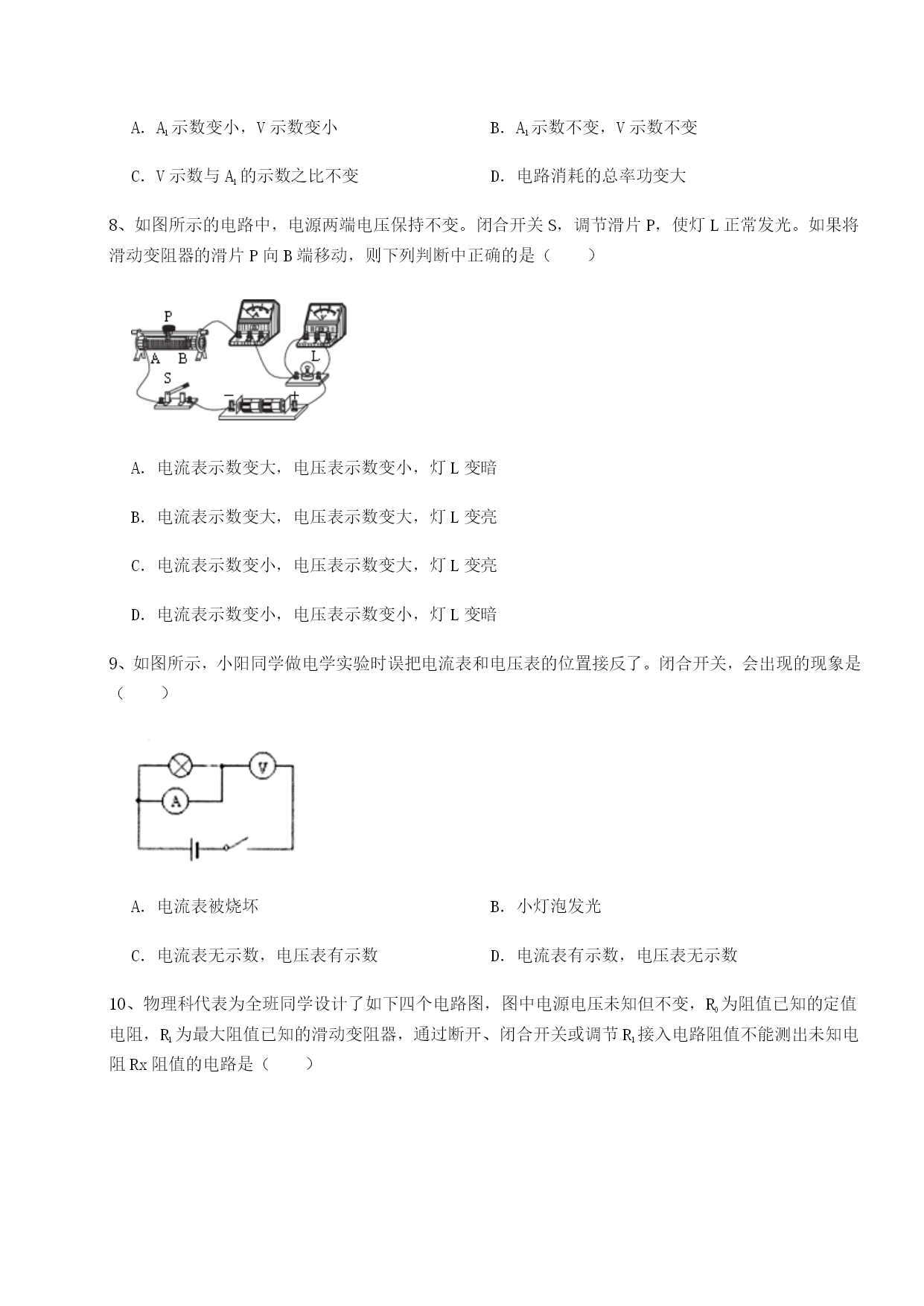

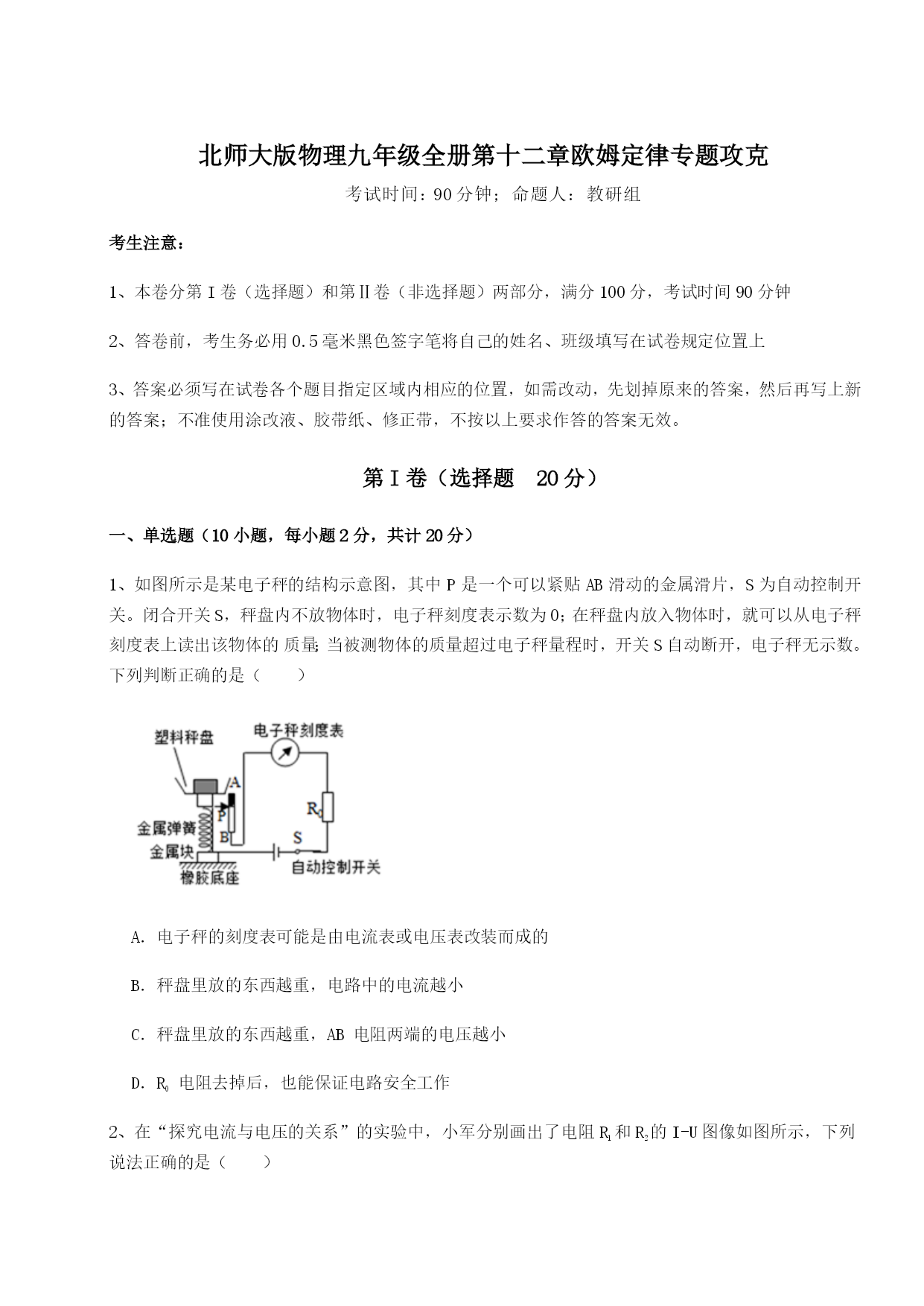

北师大版物理九年级全册第十二章欧姆定律专题攻克考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；当被测物体的质量超过电子秤量程时，开关S自动断开，电子秤无示数。下列判断正确的是（）A．电子秤的刻度表可能是由电流表或电压表改装而成的B．秤盘里放的东西越重，电路中的电流越小C．秤盘里放的东西越重，AB电阻两端的电压越小D．R0电阻去掉后，也能保证电路安全工作2、在“探究电流与电压的关系”的实验中，小军分别画出了电阻R1和R2的I-U图像如图所示，下列说法正确的是（）A．当R1与R2两端的电压为0时，它们的电阻也为0B．用不同的电阻研究电流与电压的关系得出的结论不一样C．在电阻一定时，导体两端的电压与通过导体的电流成正比D．R1与R2的阻值之比为1:23、下列四个电路中，当滑动变阻器的滑片向右移动时，电压表与电流表示数的比值变小的是（）A．B．C．D．4、如图所示电路，电源两端电压不变，是定值电阻，是滑动变阻器。闭合开关S后，在滑片P向右滑动的过程中，下列判断正确的是（）A．电流表示数变小，电压表示数变小，示数变大B．电流表示数变小，电压表示数变大，示数不变C．电流表示数变大，电压表示数变大，示数不变D．电流表示数变小，电压表示数不变，示数变小5、如图所示电路，电源电压不变，闭合开关S后，在滑动变阻器的滑片P自中点向右移动到最右端的过程中，下列说法正确的是（）A．A1表示数变大，V表示数不变B．A2表示数变小，V表示数变大C．滑片在中点时，R1消耗的电功率最大D．滑片在最右端时，R2消耗的电功率最小6、如图所示的电路中，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是（）A．电流表示数变大，电压表示数变小，灯泡变暗B．电流表示数变大，电压表示数变大，灯泡变亮C．电流表示数变小，电压表示数变小，灯泡变亮D．电流表示数变小，电压表示数变大，灯泡变暗7、如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列说法正确的是（）A．A1示数变小，V示数变小B．A1示数不变，V示数不变C．V示数与A1的示数之比不变D．电路消耗的总率功变大8、如图所示的电路中，电源两端电压保持不变。闭合开关S，调节滑片P，使灯L正常发光。如果将滑动变阻器的滑片P向B端移动，则下列判断中正确的是（）A．电流表示数变大，电压表示数变小，灯L变暗B．电流表示数变大，电压表示数变大，灯L变亮C．电流表示数变小，电压表示数变大，灯L变亮D．电流表示数变小，电压表示数变小，灯L变暗9、如图所示，小阳同学做电学实验时误把电流表和电压表的位置接反了。闭合开关，会出现的现象是（）A．电流表被烧坏B．小灯泡发光C．电流表无示数，电压表有示数D．电流表有示数，电压表无示数10、物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示的电路中，电源电压保持不变．当开关S由断开到闭合时，电流表的示数将，电压表与电流表示数的比值将(以上两空均填“变大”、“变小”或“不变”)2、一个阻值为10Ω的定值电阻，它两端的电压为3V时，通过它的电流是A．当通过它的电流为1.5A时，它两端的电压是V．当电阻两端没有加电压时，它的电流是A，电阻是Ω。3、用一根长、横截面积为的铜质导线，电阻约为，跟电源的两极直接连接起来，那么通过导线的电流约为A。4、如图所示，电源电压不变，S闭合后，若滑动变阻器的滑片P向右移动时，则电压表V的示数将，电流表A的示数将(选填“变大”“变小”“不变”)。5、一个导体两端电压为6V时，通过导体的电流是0.3A，导体的电阻是Ω，导体两端电压为3V时，通过导体
