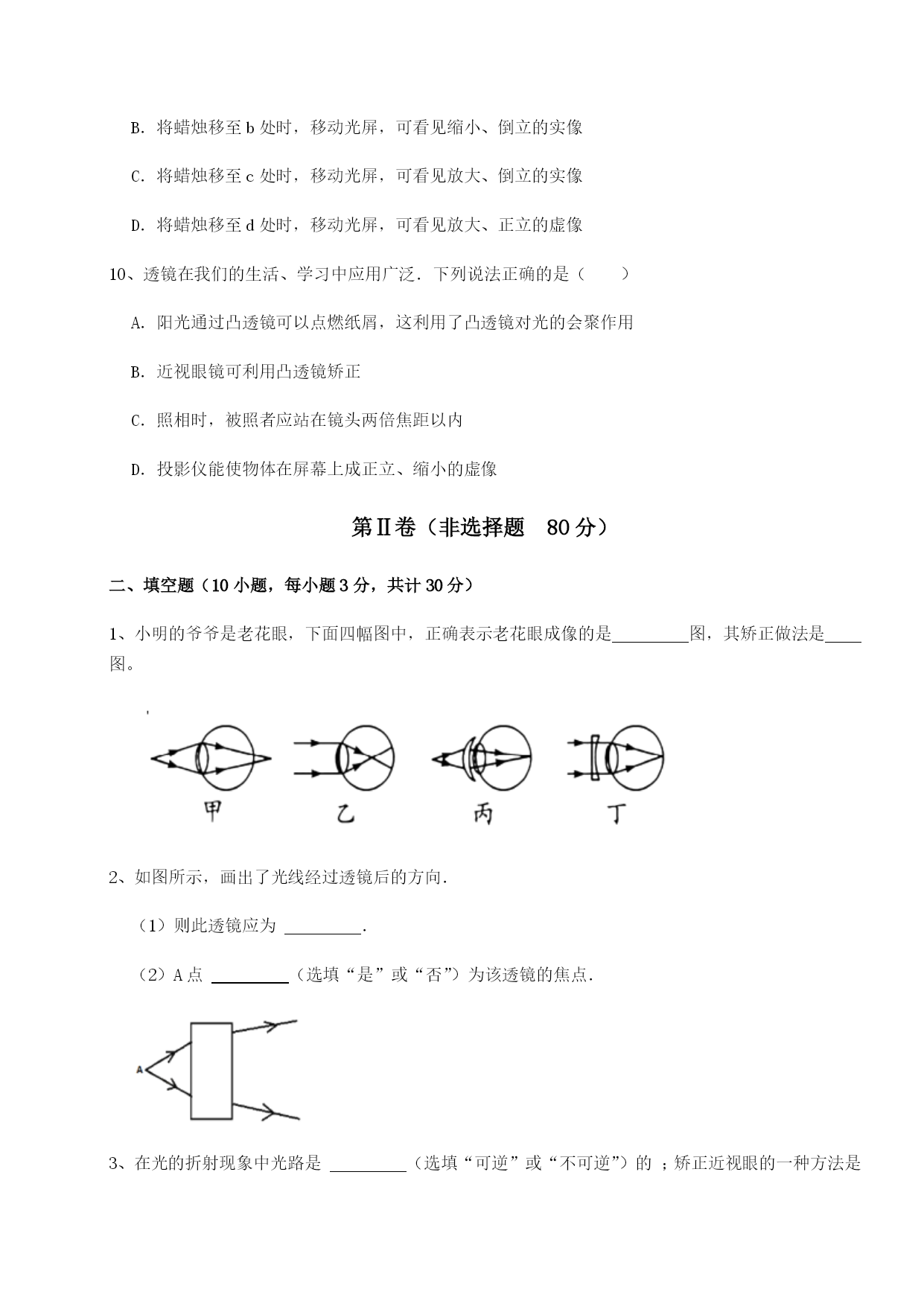

新疆喀什区第二中学物理北师大版八年级（下册）常见的光学仪器综合测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、对学习过的知识进行归纳总结，从而加深对知识的理解，是一种重要的学习方法。以下是小军同学学习了关于“平面镜成像”和“凸透镜成像”的知识后，总结的关于实像和虚像的一些特点，其中错误的是（）A．虚像不能用光屏承接到B．虚像可以是正立的，也可以是倒立的C．实像和虚像都可能与物体等大D．实像可以是放大的，也可以是缩小的2、凸透镜焦距为10cm，当物体在主光轴上距焦点5cm时，所成的像一定是（）A．倒立的B．放大的C．正立的D．缩小的3、如图所示，有一圆柱体PQ，放在凸透镜前图示的位置，它所成像P′Q′的形状应该是下列图中的（）A．B．C．D．4、为了规范交通行为，南宁市公安部门在很多路口安装监控摄像头，如图所示，它可以拍下违章行驶或发生交通事故时的现场照片．拍照时，摄像头的镜头相当于一个（）A．凸透镜，成放大的实像B．凸透镜，成缩小的实像C．凹透镜，成放大的虚像D．凹透镜，成缩小的虚像5、小周用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像。下列说法正确的是（）A．凸透镜的焦距是40cmB．图乙中烛焰成的是倒立放大的像C．照相机成像特点与图乙中所成像的特点相同D．将蜡烛远离凸透镜,保持凸透镜、光屏位置不变，烛焰可在光屏上成清晰的像6、学完凸透镜成像后，老师设计了一个游戏，同学们分为两队，红队充当物体，蓝队充当像。如图所示，红队队员在A处正举起②号牌子做物体，那么蓝队队员应当（）A．在B点正举起④号牌子B．在C点倒举起②号牌子C．在D点倒举起③号牌子D．在E点倒举起①号牌子7、在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的（）A．B．C．D．8、如图是把一副眼镜放在太阳光下，在地面上看到的情形.由此可以判断镜片是（）A．凸面镜B．凹面镜C．凸透镜D．凹透镜9、在“探究凸透镜成像的规律”实验中，下列说法正确的是（）A．将蜡烛移至a处时，移动光屏，可看见放大、正立的实像B．将蜡烛移至b处时，移动光屏，可看见缩小、倒立的实像C．将蜡烛移至c处时，移动光屏，可看见放大、倒立的实像D．将蜡烛移至d处时，移动光屏，可看见放大、正立的虚像10、透镜在我们的生活、学习中应用广泛．下列说法正确的是（）A．阳光通过凸透镜可以点燃纸屑，这利用了凸透镜对光的会聚作用B．近视眼镜可利用凸透镜矫正C．照相时，被照者应站在镜头两倍焦距以内D．投影仪能使物体在屏幕上成正立、缩小的虚像第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、小明的爷爷是老花眼，下面四幅图中，正确表示老花眼成像的是图，其矫正做法是图。2、如图所示，画出了光线经过透镜后的方向．（1）则此透镜应为．（2）A点（选填“是”或“否”）为该透镜的焦点．3、在光的折射现象中光路是（选填“可逆”或“不可逆”）的；矫正近视眼的一种方法是戴一副由（选填“凸”或“凹”）透镜片做的眼镜。4、近期流行的“自拍神器”给旅行者自拍带来方便．与直接拿手机自拍相比，利用自拍杆可以物距，减小人像的大小，从而取景范围，取得更好的拍摄效果．（均选填“增大/减小”）．手机镜头可以用来矫正（近视/远视）眼．5、全国中学生体质健康调研数据表明：中学生近视发生率约为55.22%，且急剧低龄化．如下图所示，（选填“甲”或“乙”）图表示近视眼的光路示意图，矫正近视眼应佩带（选填“凸”或“凹”）透镜制成的眼镜片6、目前，在许多公交车上安装了“电视监控器”，凸透镜是该装置的光学系统，“电视监控器”的摄像头能成（选填“正立”或“倒立”）、（选填“放大”或“缩小”）的实像．7、小明把一个透镜朝向太阳，在透镜的另一侧距离透镜5cm处找到一个极小亮的点，那么，小明想要利用这个透镜获得一个放大的实像，应当把物体放在距离透镜处。8、利用太阳光可以完成以下实验．（1）如图甲所示，太阳光照到人身上形成影子，该现象说明．（2）如图乙所示，太阳光经过三棱镜发生色散现象，该现象说明．（
