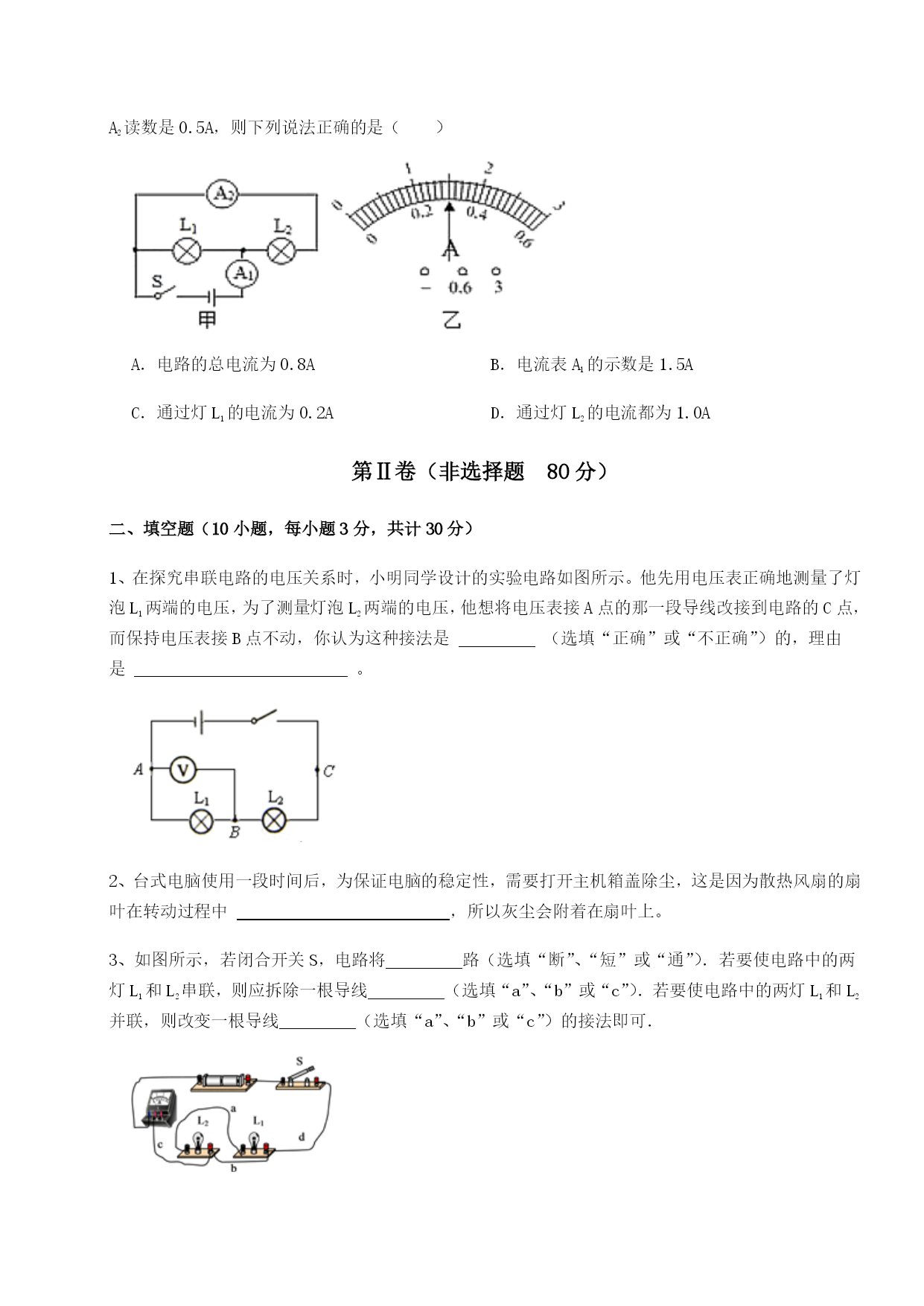

河北师大附中北师大版物理九年级第十一章简单电路同步测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、在如图所示的四个电路中，哪个电路中三个电灯是并联的（）A．B．C．D．2、两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图所示，则（）A．A中正电荷通过金属棒流向B，B带正电荷B．B中负电荷通过金属棒流向A，B带正电荷C．金属棒中有持续电流从A流向B，使B张角增大D．金属棒中有持续电流从B流向A，使A张角先减小后增大3、如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光。发生这一现象的原因，可能是()A．通过L2的电流比L1的小B．L2发生了断路C．L2发生了短路D．L1发生了短路4、如图为定值电阻甲和乙电流与电压的关系图线，将它们串联后接入电路中，关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是（）A．I甲＝I乙U甲＞U乙B．I甲＝I乙U甲＜U乙C．I甲＜I乙U甲＞U乙D．I甲＜I乙U甲＝U乙5、下列家庭电路设计中，既满足电灯和换气扇能独立工作，又符合安全用电要求的是（）A．B．C．D．6、为保证司乘人员的安全，轿车上设有安全带未系提示系统。当人坐在座椅上时，开关S自动闭合。若未系安全带，则开关S1断开，仪表盘上的指示灯亮；若系上安全带，则开关S1闭合，指示灯灭。图中设计最合理的电路图是（）A．B．C．D．7、某家庭用投影的主要元件由投影灯泡和用来散热的风扇〔电动机）组成，工作时要求合开关S1，散热风扇先工作：再闭合开关S2，灯泡才能发光。下列符合要求的电路（）A．B．C．D．8、有关电阻的说法，以下正确的是()A．加在导体两端的电压增大两倍，导体的电阻也增大两倍B．当导体两端的电压和通过导体的电流为零时，导体的电阻为零C．电阻是导体本身的一种性质，与电压和电流无关D．只有导体有电阻，绝缘体没有电阻9、如图所示，电源电压为3V，闭合开关后，电压表的示数为1V，下列描述正确的是（）A．L1两端电压为1VB．L1两端电压为2VC．L2两端电压为2VD．L1和L2两端电压之和为4V10、在如图甲电路中，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法正确的是（）A．电路的总电流为0.8AB．电流表A1的示数是1.5AC．通过灯L1的电流为0.2AD．通过灯L2的电流都为1.0A第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、在探究串联电路的电压关系时，小明同学设计的实验电路如图所示。他先用电压表正确地测量了灯泡L1两端的电压，为了测量灯泡L2两端的电压，他想将电压表接A点的那一段导线改接到电路的C点，而保持电压表接B点不动，你认为这种接法是（选填“正确”或“不正确”）的，理由是。2、台式电脑使用一段时间后，为保证电脑的稳定性，需要打开主机箱盖除尘，这是因为散热风扇的扇叶在转动过程中，所以灰尘会附着在扇叶上。3、如图所示，若闭合开关S，电路将路（选填“断”、“短”或“通”）．若要使电路中的两灯L1和L2串联，则应拆除一根导线（选填“a”、“b”或“c”）．若要使电路中的两灯L1和L2并联，则改变一根导线（选填“a”、“b”或“c”）的接法即可．4、如图所示，要使灯L1和灯L2并联在电路中，应闭合的开关是（A．S1B．S2C．S3）；要使灯L1和灯L2串联在电路中，应闭合的开关是（A．S1B．S2C．S3）；开关（A．S1B．S2C．S3）不能同时闭合，否则会发生短路。5、如图所示的电路，电源是由两节干电池串联而成的，当开关S闭合后，电流表A1的示数为1.6A，电流表A2的示数为0.9A，则L1中的电流是A，L2中的电流是A，L2上的电压是V。6、如图甲中小车从A运动到C所通过的路程；图乙是小麦用电压表测两节干电池串联时电压的情况，则电压表的示数为；图丙所示的密度计的示数为。7、如甲所示电路中，当开关S闭合后，电流表A1和A2的指针偏转如乙图和丙图，其中电流表A1测量的是通过的电流，电流表A1和A2的读数分别为A和A，则L2的电流值为A。8、如图所示电路，电源电压为3
