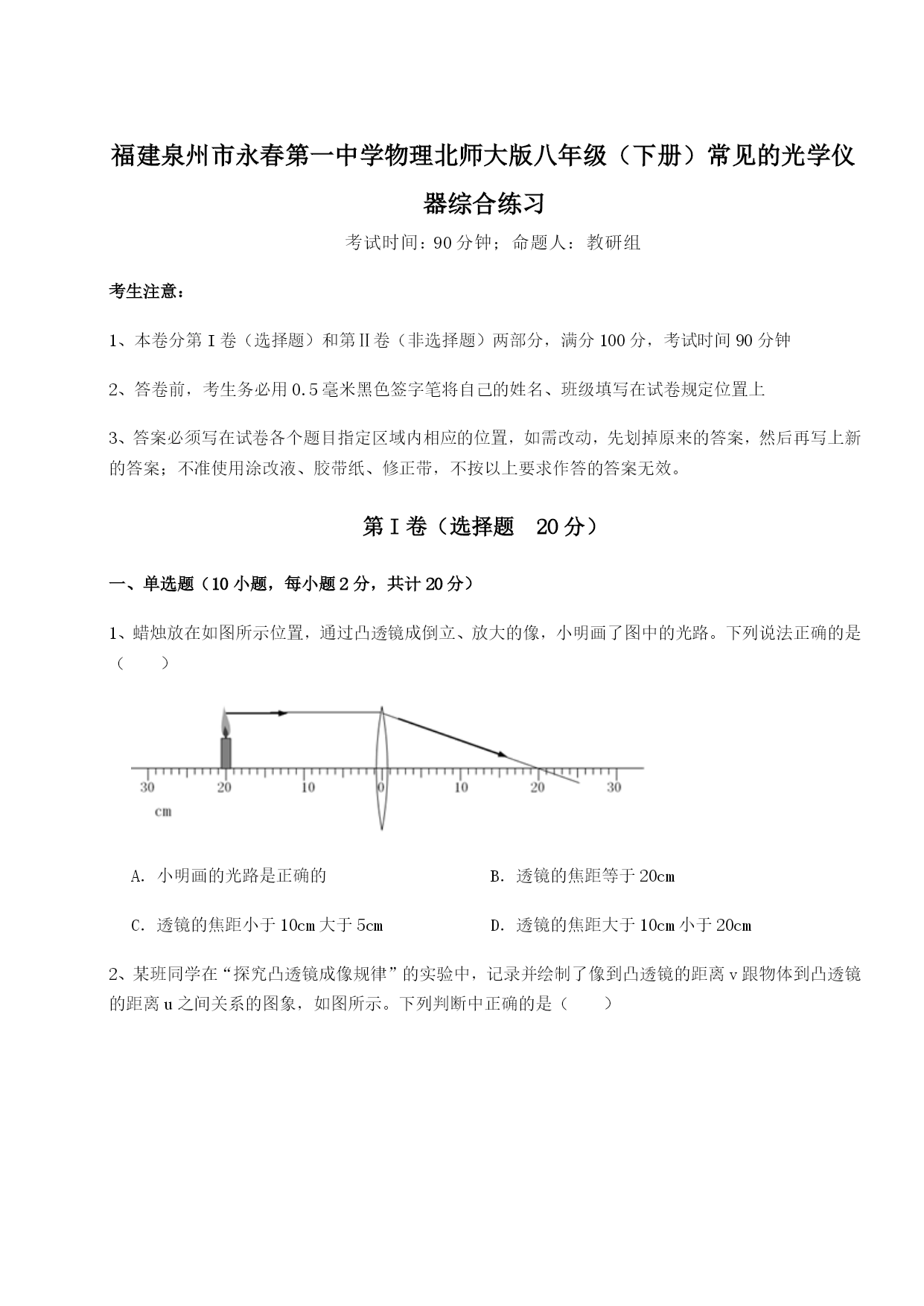

福建泉州市永春第一中学物理北师大版八年级（下册）常见的光学仪器综合练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、蜡烛放在如图所示位置，通过凸透镜成倒立、放大的像，小明画了图中的光路。下列说法正确的是（）A．小明画的光路是正确的B．透镜的焦距等于20cmC．透镜的焦距小于10cm大于5cmD．透镜的焦距大于10cm小于20cm2、某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示。下列判断中正确的是（）A．该凸透镜的焦距是16cmB．当u＝10cm时，在光屏上能得到一个缩小的像C．当u＝22cm时，成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小3、把一个凸透镜对准太阳光，在距凸透镜10cm处得到一个最小最亮的光斑，若将一物体放在此透镜前15cm处，经凸透镜所成的像是（）A．倒立、缩小的实像B．倒立、放大的实像C．正立、放大的虚像D．正立、缩小的虚像4、如图所示，有一塑石英正方体，内有一空气层，当一束平行光垂直通过石英正方体时，光在空气层中发生的现象是（）A．光束在空气层中将变的发散B．光束在空气层中将变的会聚C．束在空气层中传播方向不会发生变化D．束在空气层中将发生反射5、电影院里，观众观看屏幕上出现的画面，这些画面对于人的眼睛而言（）A．是物B．是放大正立的实像C．是放大正立的虛像D．是放大倒立的实像6、荷叶上水珠晶莹透亮，映出荷叶纹理的“清晰”像．这个像的特点是（）A．正立放大B．正立等大C．倒立放大D．倒立缩小7、如图是张敏同学拍摄的南湖大酒店风景相片，下面说法正确的是（）A．要想使大楼的像更大些，张敏应向大楼靠近些，再拍摄B．大楼在湖中的倒影是由于光的直线传播形成的C．大楼在湖中的倒影是由于光的折射形成的D．拍摄时底片上的像是倒立放大的虚像8、下列关于显微镜与望远镜的说法正确的是（）①所有的望远镜都是由两个凸透镜制成的②天文望远镜物镜的口径比较大③我们在学生实验室用显微镜看细胞是通过两次放大而实现的④望远镜是将远处物体放大了使人才看得见的．A．①③B．②③C．①②D．③④9、凸透镜焦距为10cm，当物体在主光轴上距焦点5cm时，所成的像一定是（）A．倒立的B．放大的C．正立的D．缩小的10、透镜在我们的生活、学习中应用广泛，下列说法正确的是（）A．近视眼镜利用了凹透镜对光的发散作用B．照相时，被照者应站在镜头二倍焦距以内C．显微镜的目镜成正立、缩小的虚像D．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、眼睛是一个“变焦距”的凸透镜，它是通过睫状体来改变晶状体的的．当睫状体时，晶状体变，远处物体射来的光会聚在视网膜上，眼睛看见远处物体；当睫状体时，晶状体变，近处物体射来的光会聚在视网膜上，眼睛看见近处物体．2、如图甲所示是现代城市很多路口安装的监控摄像头，它可以拍下违章行驶或发生交通事故时的现场照片．摄像头的镜头相当于一个透镜，它的工作原理与(选填“照相机”、“投影仪”或“放大镜”)相似．如图乙和丙是一辆汽车经过路口时与一辆自行车相撞后被先后拍下的两张照片，由图可以看出汽车是逐渐(选填“靠近”或“远离”)摄像头。3、在“探究凸透镜成像的规律”实验中，应调整凸透镜的中心，光屏的中心与烛焰的中心大致在同一，以保证像成在光屏中央；将烛焰与光屏置于凸透镜的（选填“两侧”或“同侧”），移动光屏直到光屏上所成的像最清晰（选填“实”或“虚”），像是的（选填“正立”或“倒立”）。4、小南同学在做“凸透镜成像”的实验中，经过调节在光屏上得到一个清晰的像，并测出物距u=20cm，像距v=15cm，则光屏上是倒立的实像，该凸透镜焦距的范围为．5、近期流行的“自拍神器”给旅行者自拍带来方便．与直接拿手机自拍相比，利用自拍杆可以物距，减小人像的大小，从而取景范围，取得更好的拍摄效果．（均选填“增大/减小”）．手机镜头可以用来矫正（近视/远视）眼．6、为了监控取款机前的实时情况，银行ATM自动取款机上方安装有一摄
