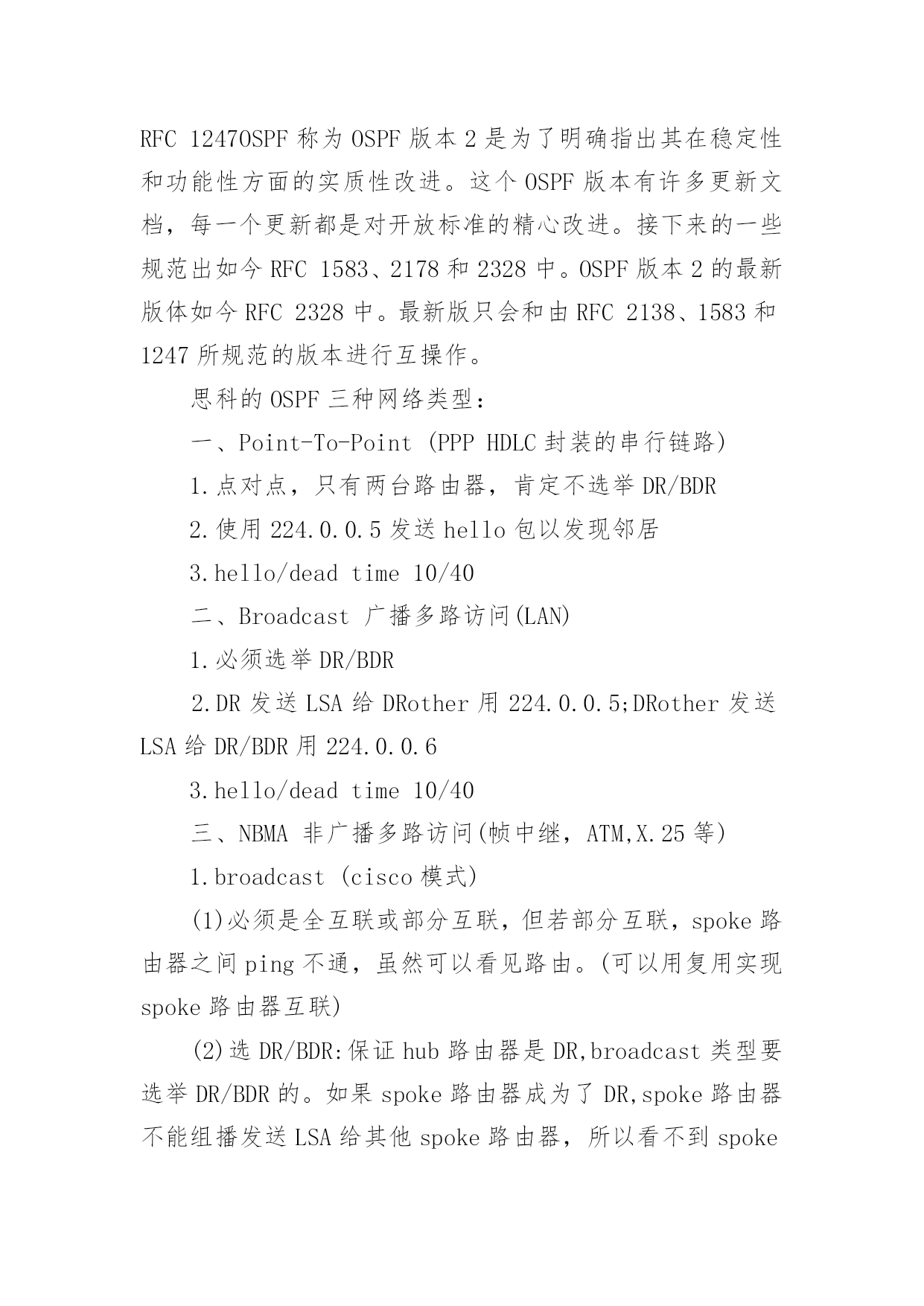

思科的OSPF三种网络类型什么是OSPF?OSPF(OpenShortestPathFirst开放式最短路径优先)是一个内部网关协议(InteriorGatewayProtocol，简称IGP)，用于在单一自治系统(autonomoussystem,AS)内决策路由。是对链路状态路由协议的一种实现，隶属内部网关协议(IGP)，故运作于自治系统内部。著名的迪克斯加算法(Dijkstra)被用来计算最短路径树。OSPF分为OSPFv2和OSPFv3两个版本,其中OSPFv2用在IPv4网络，OSPFv3用在IPv6网络。OSPFv2是由RFC2328定义的，OSPFv3是由RFC5340定义的。与RIP相比，OSPF是链路状态协议，而RIP是距离矢量协议。他的起源IETF为了满足建造越来越大基于IP网络的需要，形成了一个工作组，专门用于开发开放式的链路状态路由协议，以便用在大型、异构的IP网络中。新的路由协议已经取得一些成功的一系列私人的、和生产商相关的、最短路径优先(SPF)路由协议为基础，在市场上广泛使用。包括OSPF在内，所有的SPF路由协议基于一个数学算法—Dijkstra算法。这个算法能使路由选择基于链路状态，而不是距离向量。OSPF由IETF在20世纪80年代末期开发，OSPF是SPF类路由协议中的开放式版本。最初的OSPF规范体如今RFC1131中。这个第1版(OSPF版本1)很快被进行了重大改进的版本所代替，这个新版本体如今RFC1247文档中。RFC1247OSPF称为OSPF版本2是为了明确指出其在稳定性和功能性方面的实质性改进。这个OSPF版本有许多更新文档，每一个更新都是对开放标准的精心改进。接下来的一些规范出如今RFC1583、2178和2328中。OSPF版本2的最新版体如今RFC2328中。最新版只会和由RFC2138、1583和1247所规范的版本进行互操作。思科的OSPF三种网络类型：一、Point-To-Point(PPPHDLC封装的串行链路)1.点对点，只有两台路由器，肯定不选举DR/BDR2.使用224.0.0.5发送hello包以发现邻居3.hello/deadtime10/40二、Broadcast广播多路访问(LAN)1.必须选举DR/BDR2.DR发送LSA给DRother用224.0.0.5;DRother发送LSA给DR/BDR用224.0.0.63.hello/deadtime10/40三、NBMA非广播多路访问(帧中继，ATM,X.25等)1.broadcast(cisco模式)(1)必须是全互联或部分互联，但若部分互联，spoke路由器之间ping不通，虽然可以看见路由。(可以用复用实现spoke路由器互联)(2)选DR/BDR:保证hub路由器是DR,broadcast类型要选举DR/BDR的。如果spoke路由器成为了DR,spoke路由器不能组播发送LSA给其他spoke路由器，所以看不到spoke路由。因此一定要保证功能hub路由器是DR(修改优先级接口下ipospfpriority)2.non-broadcast(RFC模式)(1)全互联或部分互联(同上)(2)选DR/BDR:基本上同广播。但是要手动指定邻居：R1(config-router)#neighbor192.168.0.2:一般在hub路由器上设定优先级为子网内最高，成为DR.spoke路由器就不用再手动指邻居了。3.point-to-multipoint(RFC模式)(1)无需全互联，不需复用都能在spoke路由器之间ping通!最简便的方式(2)自动发现邻居(3)不选DR/BDR.4.point-to-multipointnonbroadcast(cisco模式)(1)在RFC的点到多点模式下不适用时(即底层的点到多点虚电路(VC)不支持组播和广播)使用cisco的"点到多点非广播"(2)必须手工指定邻居，每个网段内在一台路由器指邻居即可(3)会出现32位主机路由(4)同RFC模式，无需全互联5.point-to-point(cisco模式)点到点子接口(1)hub路由器建立子接口，分别与spoke路由器建立邻接，学习路由。(2)基本上和"点到多点"模式差不多(上面列出的"点到多点"模式的特征都有)总结一下，广播模式(1和3,我觉得3可以叫点到多点广播)和点到点模式可以自动发现邻居，多路访问(包括广播和非广播)需要选举DR/BDR.其他类型：Loopback不论掩码是多少，在OSPF中自动变成32位主机路由。看过文章“思科的OSPF三种网络类型"的人还看了：1.思科配置常见问题及其解决方法2.思科路由器控制端口连接图解3.利用Cisco的ISO命令检测以太网端口故障4.Cisco路由器交换机防
