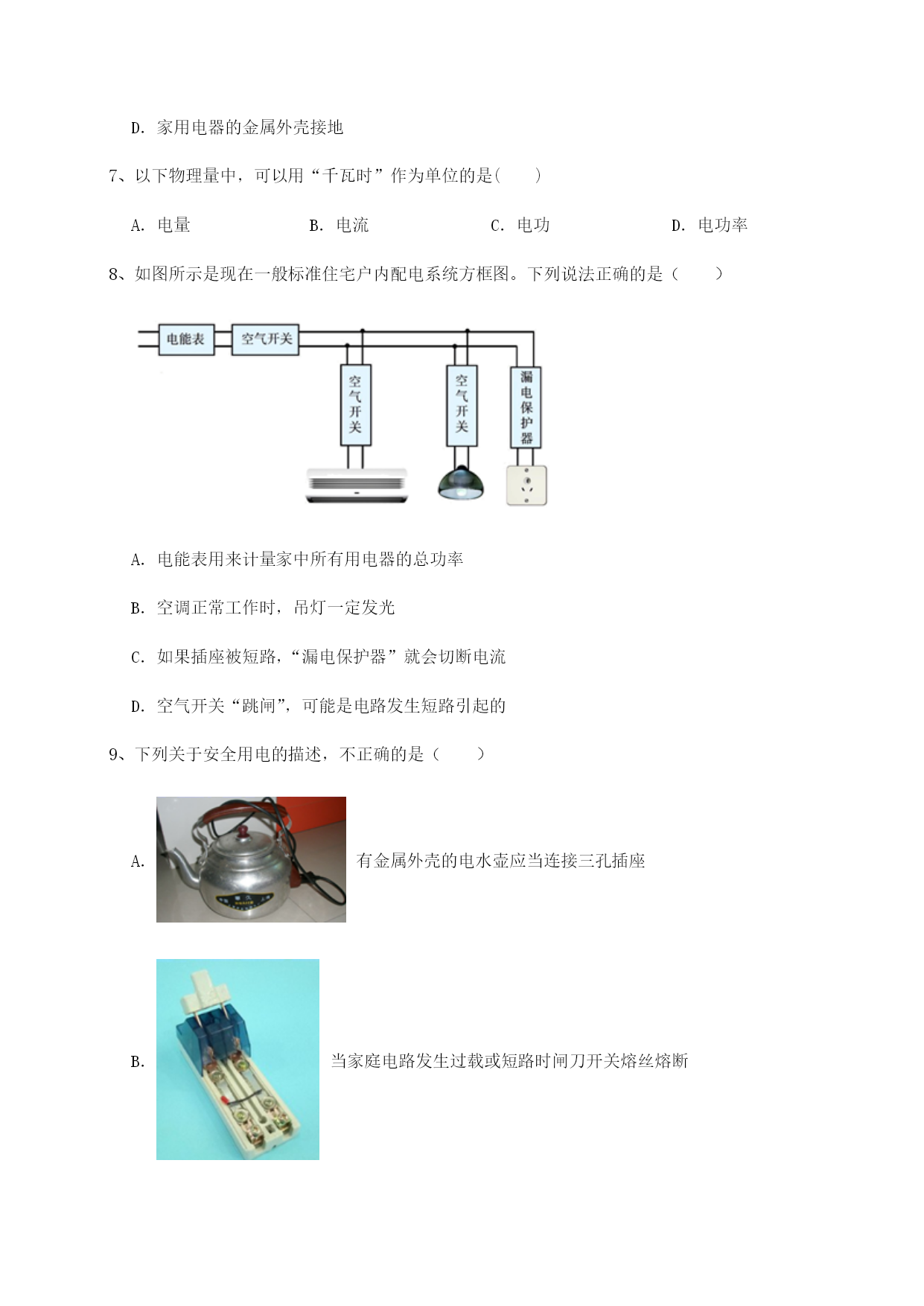

四川绵阳南山中学双语学校北师大版物理九年级电功和电功率章节测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列关于生活用电的说法正确的是（）A．我国家庭电路的正常电压是380VB．电能表必须安装在总开关之后C．高大建筑物上的避雷针必须与大地相连D．有人触电时，保险丝会立即熔断，对人身起到保护作用2、关于家庭电路，下列说法中正确的是（）A．电灯的开关短路会造成电路中电流过大，保险丝熔断B．开关要接在电灯和火线之间C．使用试电笔时，手不能接触笔尾金属体D．保险装置、插座、家用电器等达到使用寿命后，若没有损坏还可以继续使用3、下列操作符合安全用电的是（）A．勤俭节约，电线只要能导电，即使破损了也应该继续使用B．为防止空气开关自动断开，应滴入少量胶水使其粘合C．在高压线下雨中漫步，感受科技与自然的美妙融合D．发现有人触电时，不应立即用手将其拉开，而是应先切断电源4、标有“220V40W”“110V40W”和“36V40W”的三盏灯并联在36V的电路中，则它们发光时的亮度（）A．“220V40W”最亮B．“110V40W”最亮C．“36V40W”最亮D．一样亮5、如图甲所示，小灯泡L的额定电压为5V，滑动变阻器R的最大阻值为60Ω，电流表量程为“0～0.6A”，电压表量程为“0～15V”，电源电压恒定。闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，绘制了电流表示数与电压表示数关系图像如图乙所示，电流表示数与滑动变阻器R连入电路阻值的变化关系图像如图丙所示。则下列说法中正确的是（）A．电源电压为5VB．小灯泡正常发光时电阻为2.5ΩC．当电压表示数为1V时，滑动变阻器消耗的电功率为2.5WD．当电压表示数为2V时，小灯泡和变阻器消耗的功率之比为1：46、在日常家庭用电中如果使用不当会给人们带来危害。下列说法中可给人们带来危害的是（）A．更换灯泡或维修电路时要先断开电源B．开关要接在零线上C．三孔插座接地线要保证良好接地D．家用电器的金属外壳接地7、以下物理量中，可以用“千瓦时”作为单位的是()A．电量B．电流C．电功D．电功率8、如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是（）A．电能表用来计量家中所有用电器的总功率B．空调正常工作时，吊灯一定发光C．如果插座被短路，“漏电保护器”就会切断电流D．空气开关“跳闸”，可能是电路发生短路引起的9、下列关于安全用电的描述，不正确的是（）A．有金属外壳的电水壶应当连接三孔插座B．当家庭电路发生过载或短路时闸刀开关熔丝熔断C．白炽灯螺丝口灯座的螺丝套与相线相连D．人双手同时接触火线和零线会发生触电事故10、如图所示电路，当闭合开关，灯泡正常发光，滑动变阻器滑片向右移动时，下列说法正确的是（）A．灯L亮度变暗B．电压表V与电流表A1，示数之比不变C．电路的总功率变小D．电压表示数变大第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、小雷观察家中的单项电表示数如图所示，将其它用电器关闭后，只留下一台1500W的空调单独工作，20分钟后电能表示数应为kW·h，小雷将家中用电器全部打开，使通过电能表的电流达到额定最大电流，6分钟后电能表表盘转过转，如果小雷将所有用电器都关闭，闭合卧室LED灯开关，发现空气开关断开，原因是电路发生了，LED灯主要是用材料制作的。2、如图所示，两个密闭容器中接入电热丝R1、R2，右边容器上方接入电热丝R3，在通电时间相同的情况下，观察两个U形管中液面高度的变化。实验中用U形管内液面高度差的大小来反映电流通过导体产生热量的多少，这种方法叫（选填“控制变量”或“转换”）法。已知R1＝10Ω，R3＝6Ω，为了研究电流产生的热量与电流的关系，则R2＝Ω。若将R3和R2并联接入右边密闭容器中，则可研究电流产生的热量与的关系。3、试电笔是电工和家庭中常用的安全用可电测试工具。如图所示，试电笔中有一个氖管，管中充有氖气，当在它的两端加一定电压时就会发光。使用试电笔时，要用手接触（选填“笔头”或“笔尾”）的金属体，使火线、笔尖、电阻、氖管、人体和大地形成一个（选填“通路”或“断路”），由于电阻的阻值较大，所以流经
