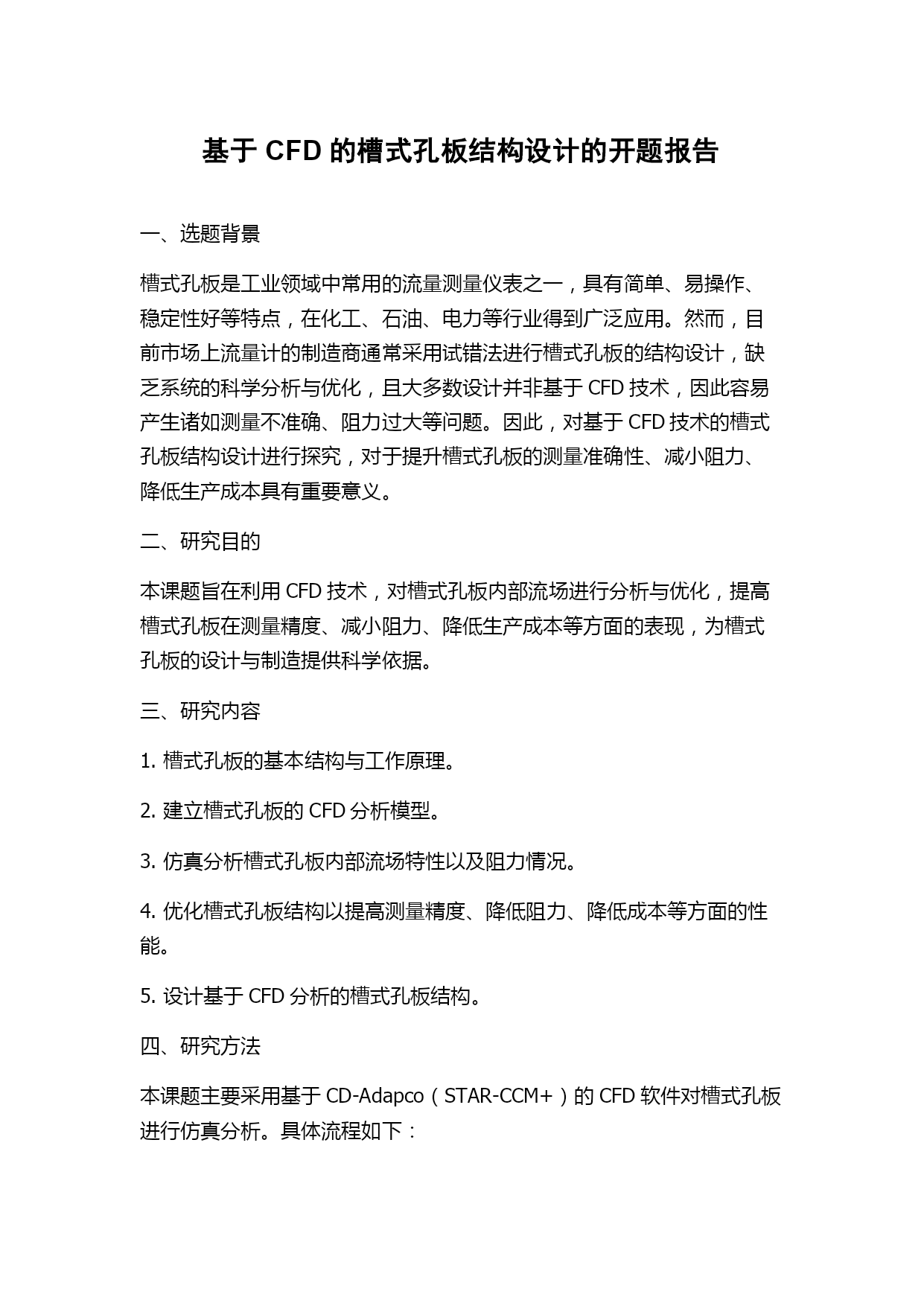

基于CFD的槽式孔板结构设计的开题报告一、选题背景槽式孔板是工业领域中常用的流量测量仪表之一，具有简单、易操作、稳定性好等特点，在化工、石油、电力等行业得到广泛应用。然而，目前市场上流量计的制造商通常采用试错法进行槽式孔板的结构设计，缺乏系统的科学分析与优化，且大多数设计并非基于CFD技术，因此容易产生诸如测量不准确、阻力过大等问题。因此，对基于CFD技术的槽式孔板结构设计进行探究，对于提升槽式孔板的测量准确性、减小阻力、降低生产成本具有重要意义。二、研究目的本课题旨在利用CFD技术，对槽式孔板内部流场进行分析与优化，提高槽式孔板在测量精度、减小阻力、降低生产成本等方面的表现，为槽式孔板的设计与制造提供科学依据。三、研究内容1.槽式孔板的基本结构与工作原理。2.建立槽式孔板的CFD分析模型。3.仿真分析槽式孔板内部流场特性以及阻力情况。4.优化槽式孔板结构以提高测量精度、降低阻力、降低成本等方面的性能。5.设计基于CFD分析的槽式孔板结构。四、研究方法本课题主要采用基于CD-Adapco（STAR-CCM+）的CFD软件对槽式孔板进行仿真分析。具体流程如下：1.获取槽式孔板的基本结构参数，包括槽式孔板壁厚、流路宽度、孔板内直径等。2.利用CD-Adapco软件建立槽式孔板的CFD分析模型，设定边界条件、网格参数等。3.进行流场仿真分析，获取槽式孔板的阻力、流量系数等相关参数。4.基于CD-Adapco软件进行结构优化，对影响槽式孔板性能的因素进行调整，如孔板内部加工形状、槽式孔板壁厚等。5.基于优化后的槽式孔板结构重新进行流场仿真分析。6.设计基于CFD分析的槽式孔板结构，并进行实验验证。五、研究意义1.基于CFD技术的槽式孔板结构设计，可以提高槽式孔板的测量准确性、减小阻力、降低生产成本等方面的表现，为工业领域的生产、研究提供更为精确的测量设备和技术支持。2.实现了科学、系统的设计方法，为工业领域的自动化、智能化等方面的发展提供支撑。3.为槽式孔板技术和研究领域的发展提供一定理论依据和实验基础。六、预期结果通过对槽式孔板结构的CFD分析优化，预期实现以下结果：1.获得槽式孔板的基本流场特性参数，如分布压力、速度、阻力等。2.基于CFD分析结果，进行槽式孔板的优化设计，提高槽式孔板的测量准确性、降低阻力等。3.设计基于CFD分析的槽式孔板结构，并进行实验验证，实现槽式孔板结构的优化、提高槽式孔板的测量性能、实现槽式孔板的自主化设计和制造。七、进度安排1.阶段1（2022年1月-2022年3月）：研究槽式孔板的基本结构与工作原理，建立槽式孔板的CFD分析模型。2.阶段2（2022年4月-2022年6月）：进行流场仿真分析，获取槽式孔板的阻力、流量系数等相关参数。3.阶段3（2022年7月-2022年9月）：基于CD-Adapco软件进行结构优化，对影响槽式孔板性能的因素进行调整。4.阶段4（2022年10月-2023年1月）：基于优化后的槽式孔板结构重新进行流场仿真分析。5.阶段5（2023年2月-2023年5月）：设计基于CFD分析的槽式孔板结构，并进行实验验证，实现槽式孔板的自主化设计和制造。6.阶段6（2023年6月-2023年8月）：撰写毕业论文并完成答辩。
