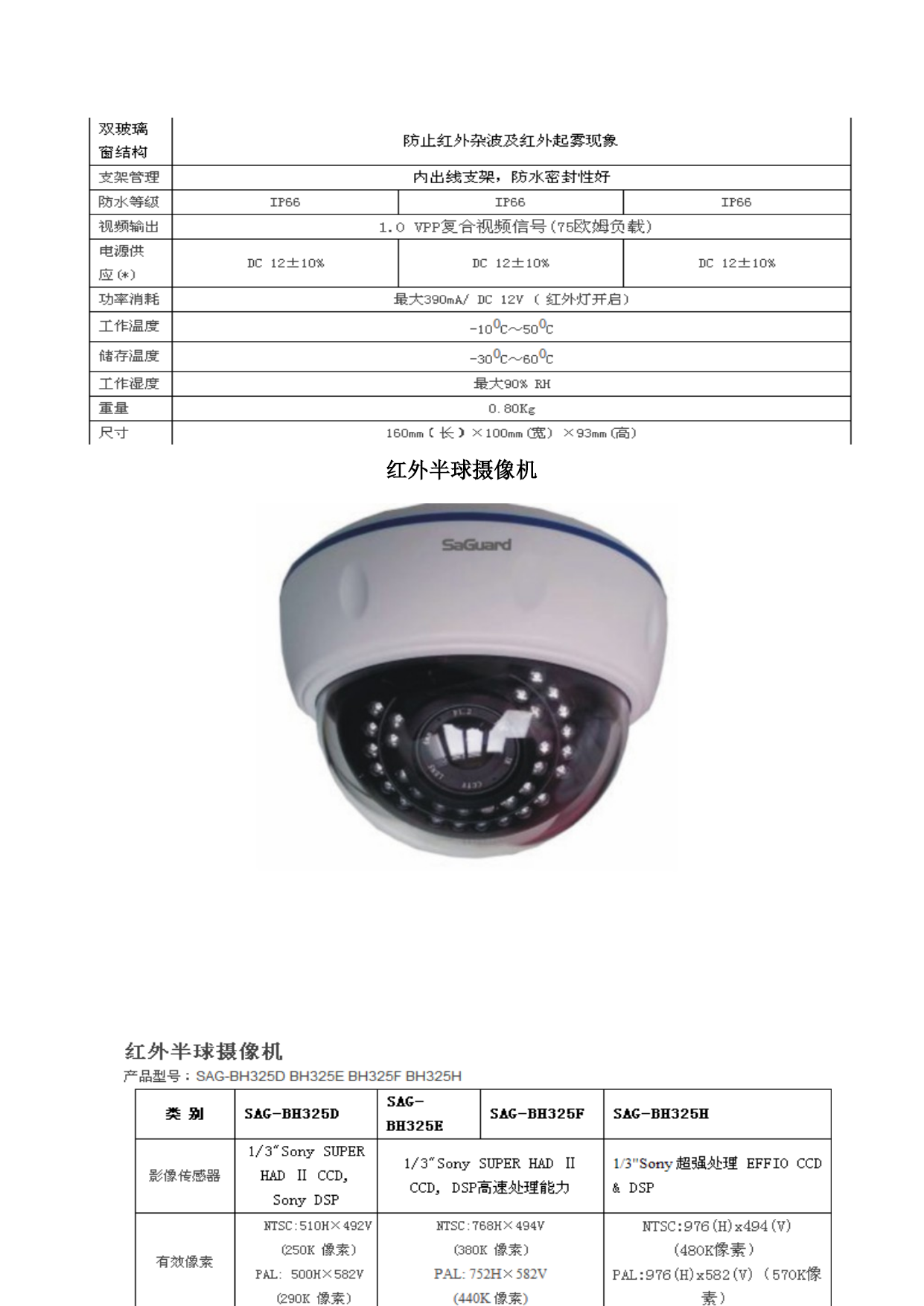

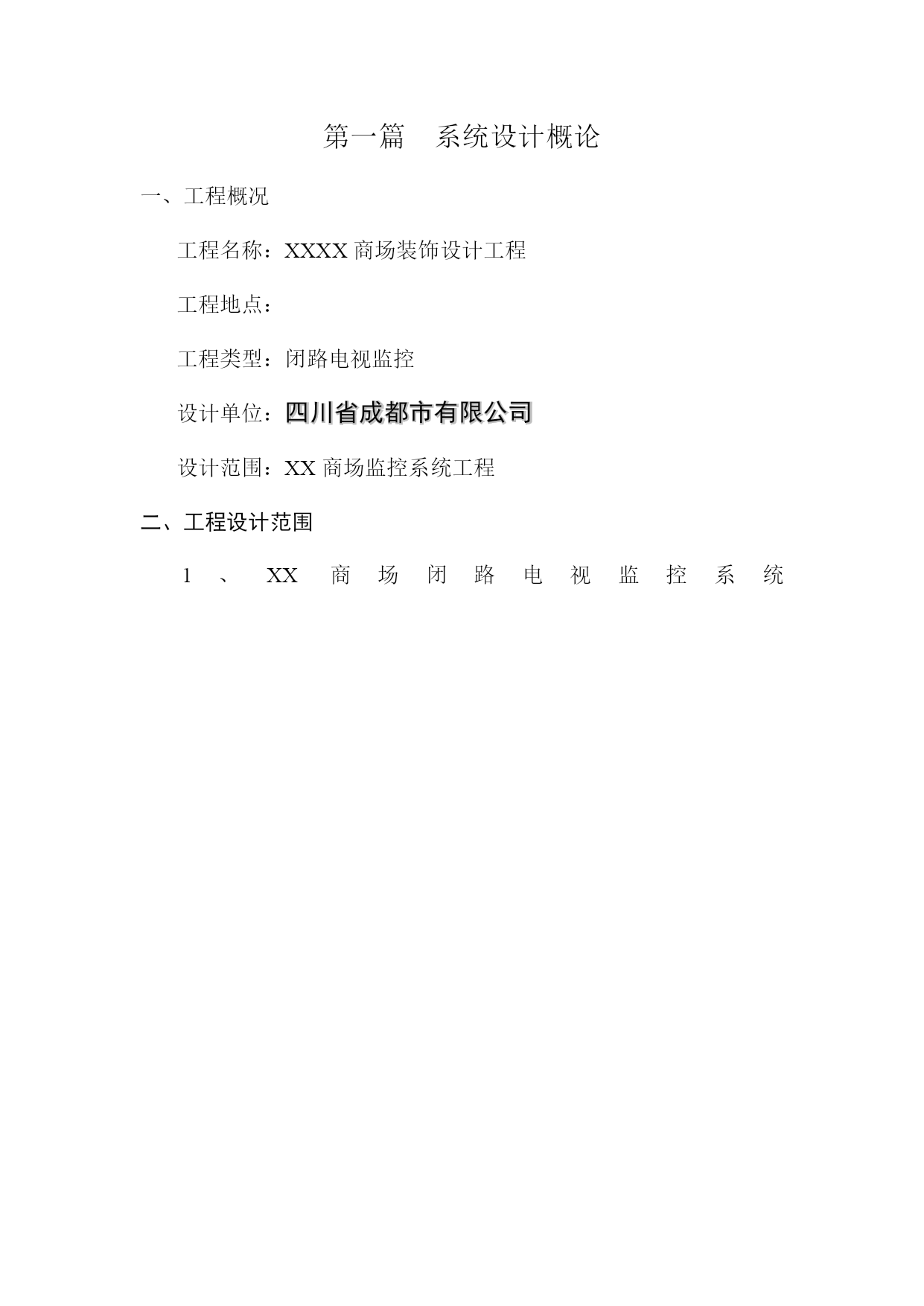

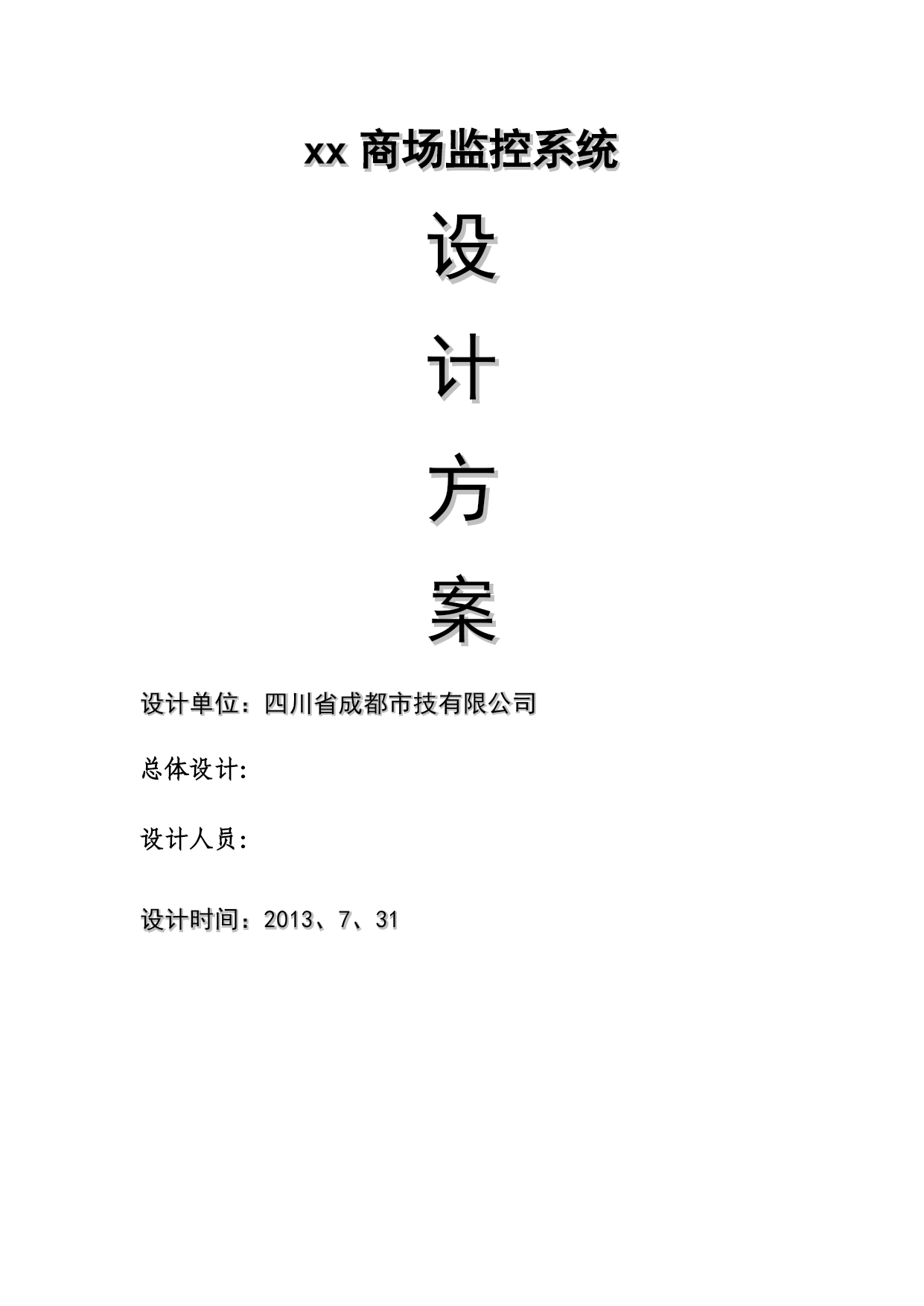

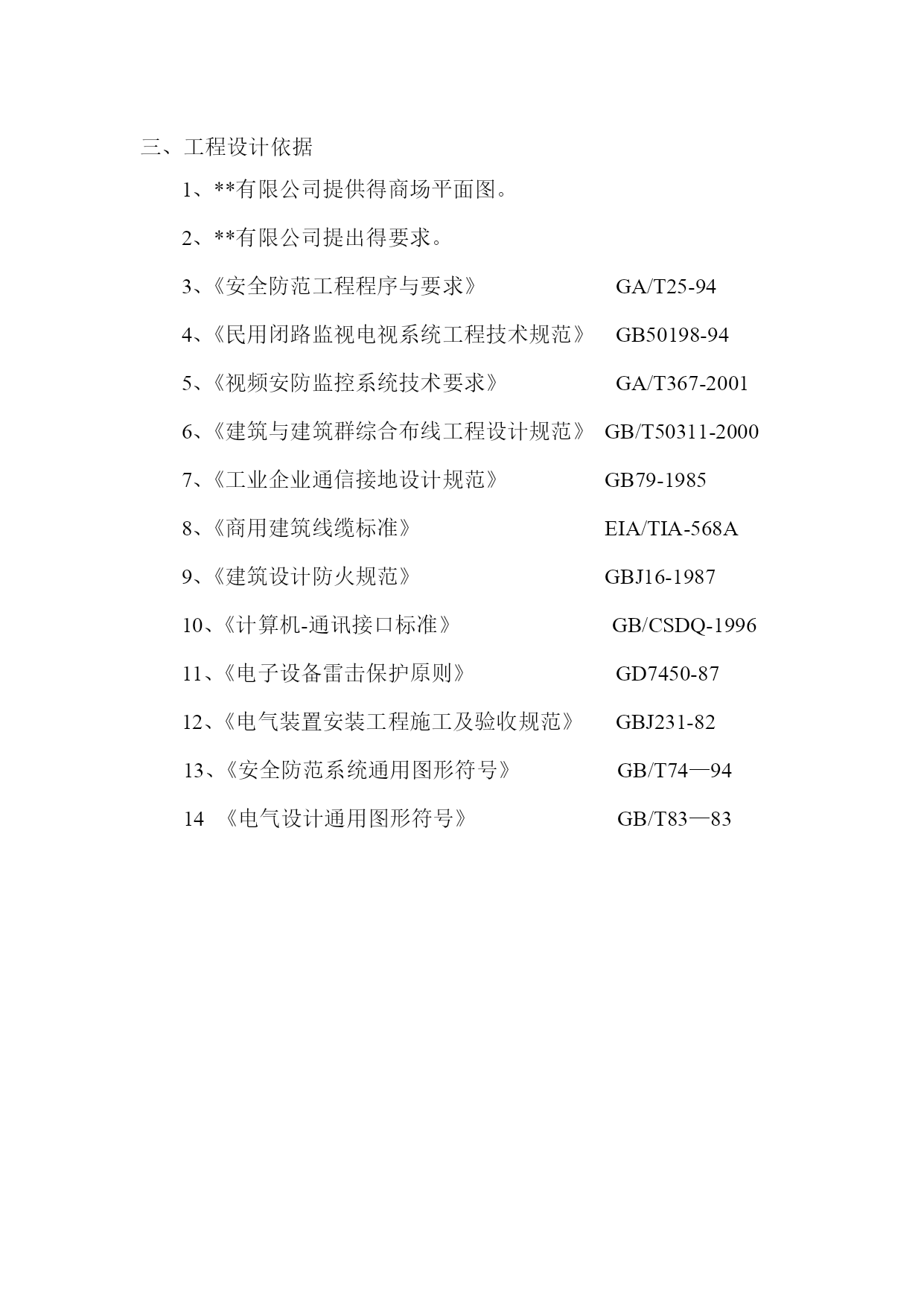

xx商场监控系统设计方案设计单位：四川省成都市技有限公司总体设计：设计人员：设计时间：2013、7、31第一篇系统设计概论一、工程概况工程名称：XXXX商场装饰设计工程工程地点：工程类型：闭路电视监控设计单位：四川省成都市有限公司设计范围：XX商场监控系统工程二、工程设计范围1、XX商场闭路电视监控系统三、工程设计依据1、**有限公司提供得商场平面图。2、**有限公司提出得要求。3、《安全防范工程程序与要求》GA/T25-944、《民用闭路监视电视系统工程技术规范》GB50198-945、《视频安防监控系统技术要求》GA/T367-20016、《建筑与建筑群综合布线工程设计规范》GB/T50311-20007、《工业企业通信接地设计规范》GB79-19858、《商用建筑线缆标准》EIA/TIA-568A9、《建筑设计防火规范》GBJ16-198710、《计算机-通讯接口标准》GB/CSDQ-199611、《电子设备雷击保护原则》GD7450-8712、《电气装置安装工程施工及验收规范》GBJ231-8213、《安全防范系统通用图形符号》GB/T74—9414《电气设计通用图形符号》GB/T83—83第二篇系统设计方案闭路电视监控系统一、设计概述随着城市生活节奏逐渐变快，功能齐全、货源完备得大型超市逐渐取代了传统得百货商场，走入都市人得生活，成为城市人消费得重要场所。要在激烈得竞争中取得胜利，已经不能只靠简单得价格战，这只会让商家两败俱伤；只有从降低营销成本、打出品牌，树立良好形象出发，为顾客创造一个安全、舒适、轻松、货源齐备得购物环境，才有可能取得好得业绩。大型超市具备一定得规模、相当得面积，全部实行无人售货，就是降低成本得主要途径。由顾客在无人干预得情况下挑选喜爱得商品，也给商品得防盗带来了隐患，加大了管理难度，因此要考虑防盗问题。要避免货品被不良顾客顺手牵羊，避免她人得蓄意破坏，避免顾客在人潮过多时发生意外。还要保障仓库得货物安全，进行员工得管理等工作。因此，超市必须配以一整套完备得监控系统，解决超市运营中得安全、控制管理问题。设备范围：为了摄像机系统能够清楚得监控并保证良好得性价比，本方案选用saGuard系列产品。二、系统原理首先由收银台、通道、进出口以及其她重要部分得摄像头进行摄像，将视频信号通过同轴电缆（SYV75-5）传至商场得监控中心，再将所有视频信号通过视频分配器传至硬盘录像机与监控电视墙上。硬盘录像机负责对所有通道得监控图像进行录像并通过监视器单独显示。系统主要由三个部分组成：前端设备（即视频信号采集部份）：摄像机、防护罩及支架等；传输设备（即信号传输部份）轴电缆（SYV75-5）、电源线（RVV2*1、0）、控制线（RVVP2*0、75）；终端设备（即中心显示及控制部份）：嵌入式硬盘录像机等。三、系统设计1、摄像机得布点（1）进出口监控每天得下班时间与周末往往就是大型超市人流比较多得时候，遇到节假日更就是人如泉涌。超市必须根据超市内人流情况，做出适当得安排，进行人流得疏导，或就是增派人手缩短顾客等待时间，以避免因人多而发生得意外。利用监控系统，能使超市及时地了解顾客数量情况，据此进行疏导等必要得工作。此外，系统还能将所有场景详细记录下来，在资料中记录时间、地点，为市场人员分析市场走向提供了详细得资料。通过对录像资料进行系统分析，就能知道哪个季节、什么节日，甚至具体到一天哪个时间段，客流最旺；还能知道什么物品、哪个售货点最吸引顾客。考虑以上情况与实际光线得明暗差别，为了保证画面质量清晰，我们选用圣佳品牌得SAG-CD666F、SAG-BH325F高清摄像机，达到无论就是白天还就是晚上都可以清楚地监瞧到顾客出入情况得目得。（2）主通道监控超市得最大特点就是顾客可以自己选择喜爱得商品，最后到收银处付款，满足了顾客自由选择得需求。对超市来说，最关心得就是如何管理商品，既避免顾客顺手牵羊得行为，又要尊重顾客。超市只能利用监控系统，通过在天花板、墙壁等地点安装得摄像头，方便地监瞧众多得货架，以查瞧超市内就是否有偷窃行为。如果发现偷窃行为，只要在付款处把录像资料回放给顾客瞧就可以了，不需要与顾客发生任何争执。在监瞧货架得同时，如果发现有货物错架、乱架较多得地方，可以马上派人员进行整理，从而提高了管理效率。本系统在回放录像时，能够将资料中需要突出显示得部分放大，比如顾客偷藏物品得动作等。考虑以上实际需求与室内照明得实际情况，我们选用圣佳品牌得经济型摄像机SAG-BH325F，达到最佳画质而降低成本得目得。（3）收银台监控收银台就是最容易与顾客发生摩擦得地方，顾客等待付款得时间过长，在找付金额上有出入，或就是顾客携带未付款商品准备出超市，都有
