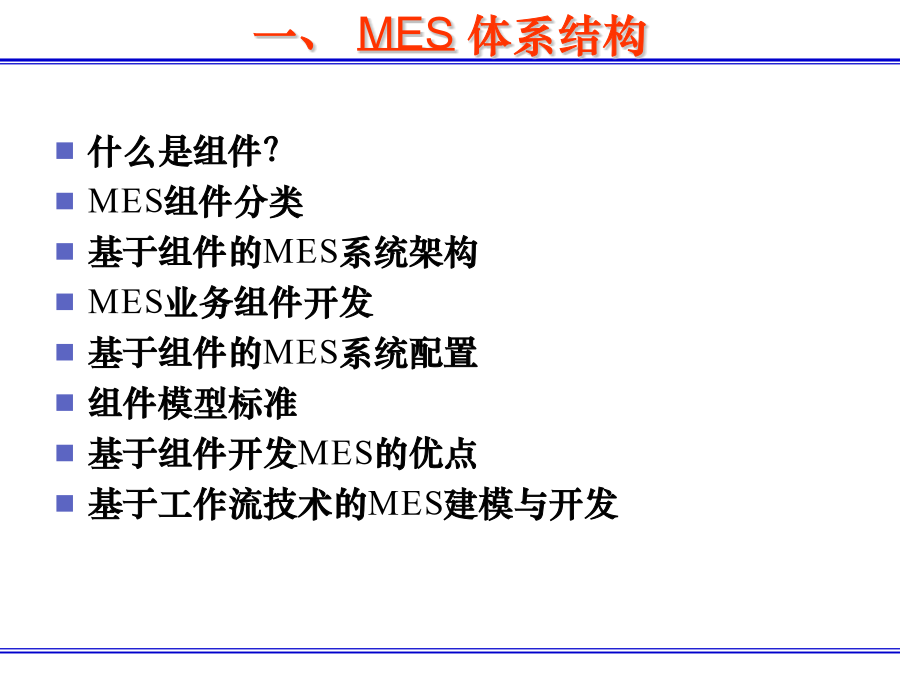

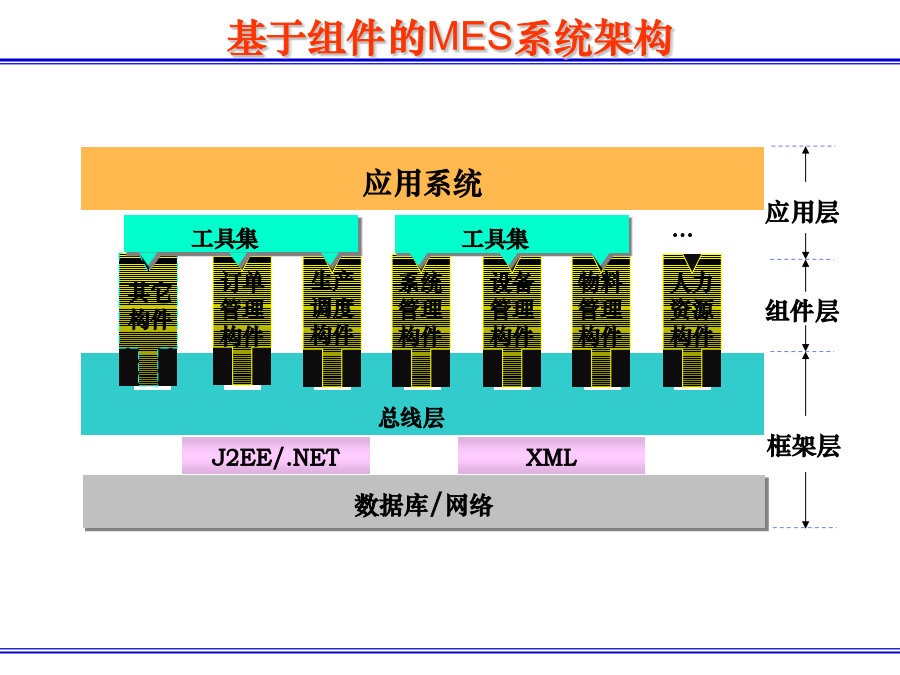

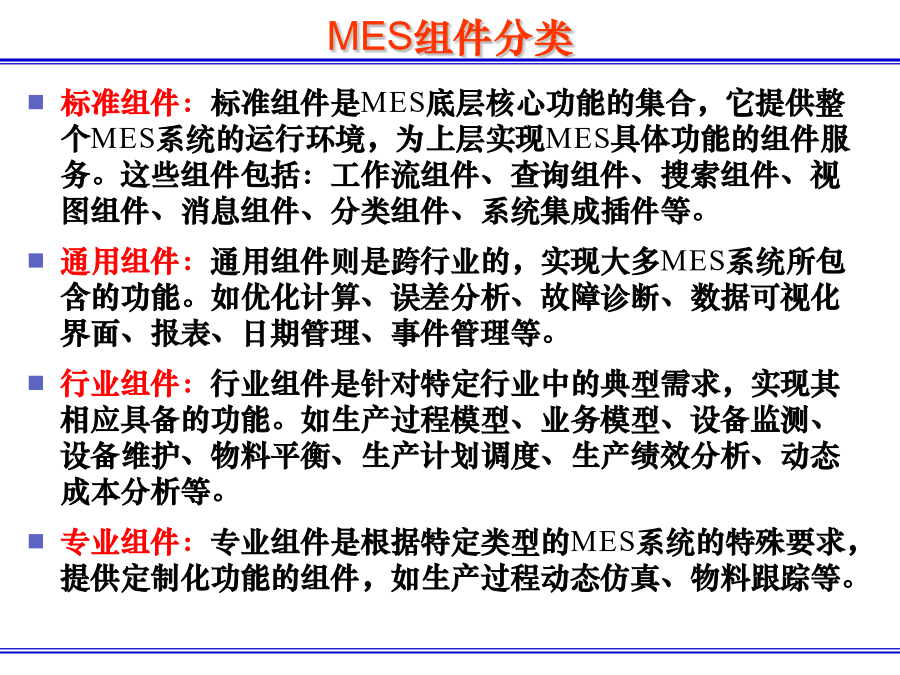

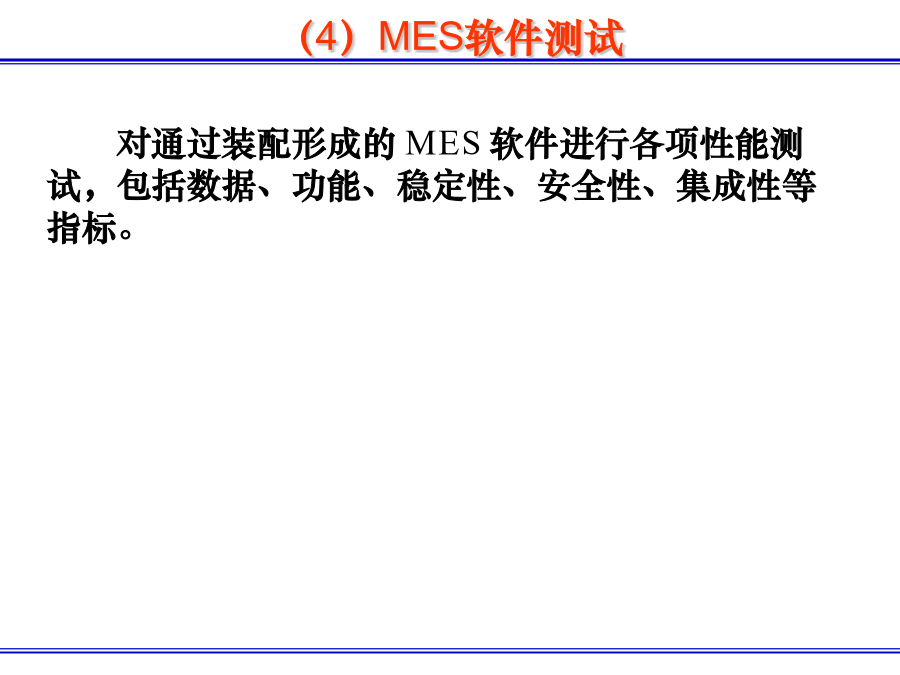

提纲一、MES体系结构什么是组件MES组件分类基于组件的MES系统架构MES业务组件开发（1）MES需求分析与系统设计（2）MES业务组件提取及适配（3）MES组件装配（4）MES软件测试基于组件的MES系统配置（2）组件库的建立为使MES开发人员能够对MES用户的需求做出快速响应，创建满足用户要求的组件，有必要开发可重用MES组件库管理平台。组件库管理平台主要用来储存和管理可复用的组件，提供的主要功能包括储存、增加、删除、修改、检索和统计等。此外，为了便于管理员和用户考察组件的复用情况，还应该提供组件复用记录和用户意见反馈功能。（3）组件组装组件的组装也是组件复用中一个非常关键的步骤。因为基于组件的开发、通过组件组装得到最终的应用系统，其稳定性、可靠性等方面，磨合是否出漏洞，直接关系到应用系统能否正常运行。在进行组件组装时可以采用编写不同的胶合元件、剪裁、包装等组装策略。以排产和调度为例：根据生产详细排产和调度活动特征，把它分解定义为多个组件，设置在组件库中，用户可以根据自己的生产模式和业务流程选用对应的排产和调度组件进行组装，来构成企业MES系统中所需的排产和调度功能模块。当生产模式或业务流程发生变化时，只需修改原组件的对象属性、事件、方法或重新定义新的组件来进行组装，构成企业生产模式或业务流程发生变更后的排产和调度功能模块。通过这种方式，即满足了用户的不同需求，又简化了生产计划排产和调度建立过程。基于组件化的MES系统，通过组件可复用或重新定义、组件库的建立和组装，能够建立适应不同行业多种生产模式和业务流程的MES系统，它具有良好的柔性和可适应性。组件模型标准COM系列：Microsoft的COM组件对象模型系列，即COM/DCOM/COM+，是关于对象交互作用的一个二进制标准，强调多个接口的类型而不强调继承，因此在互操作及功能扩展方面更为灵活；但其弱点是跨平台性能太差，只局限于Windows平台。EJB:EJB是由Sun公司推出的，是开发和配置基于组件的分布式商务应用的组件结构。EJB提供了远程访问、安全、事务等多种分布式对象计算的服务。这些应用程序只需编写一次，即可在支持EJB规范的任何服务器平台上配置。目前支持EJB标准的J2EE平台在实践中获得广泛的应用。CCM:OMG于1991年末提出的CORBA（CommonObjectRequestBrokerArchitecture）规范，是对象管理体系结构（OMA）参考模型的实现方案之一。CORBA2.x之前的CORBA标准，本质上仍然是分布式对象标准，直到CORBA3.0提出CORBA组件模型（CORBAComponentModel，CMM），才诞生了真正意义的组件标准。CCM出现较晚，但它能够博取众家之长，汲取了EJB模型（容器管理、HOME管理）及DCOM/COM＋组件模型（多接口）的优点，被称之为未来组件模型的典范。三种组件模型标准比较不同标准的组件间的集成基于组件开发MES的优点（1）可配置性（2）可重用性（3）可扩展性（4）可集成性基于工作流技术的MES建模与开发基于工作流的MES开发方法（1）工作流平台层实现业务过程与业务逻辑的分离，通过工作流建模工具分析和定义MES业务流程，将MES业务流程与相关的组件、用户和数据信息关联起来形成一个可实施的软件系统，并利用工作流引擎实现对MES系统运行控制。工作流平台实现整个体系中不同层次的集成，并可根据企业需求的变化和BPR的情况动态实行组件的组合，快速形成新的业务系统，实现对MES的动态建模。（2）业务组件层业务组件层部署MES软件的业务逻辑组件，如零件信息组件、工艺信息组件、制造资源组件、在制品管理组件、设备监控组件和计划调度组件等。业务组件是数据库层与表示客户端层进行联系处理的桥梁，它接收表示层和客户端层的请求，提取数据库层相关的数据，通过组件自身的逻辑功能进行处理，然后把处理结果反馈给客户端或存放到数据库中。根据不同的业务类型，可以开发出许多业务组件。为提供组件的重用性，可将组件分为通用业务组件和行业专用组件。业务组件层是MES软件功能实现的核心。（3）数据库层数据库层部署MES软件需要的各类数据库和数据类组件，如零件信息数据库、制造资源数据库、工艺信息数据库和计划/调度数据库等。（4）中间层中间件层为MES软件提供分布式计算环境，包括命名服务、事务管理、数据持久管理、网络管理等；它还可屏蔽异构的软硬件环境对MES带来的影响。基于工作流的MES开发过程实例：SIMATICITFramework二、MES集成技术（1）中间文件转换：将数据从源数据库中导出，形成一个中间文件，然后将这个一个中间文件包含的数据导入到目标数据库中，这是信息化建设初级阶段最常用的方法。（2）数据复制：数
