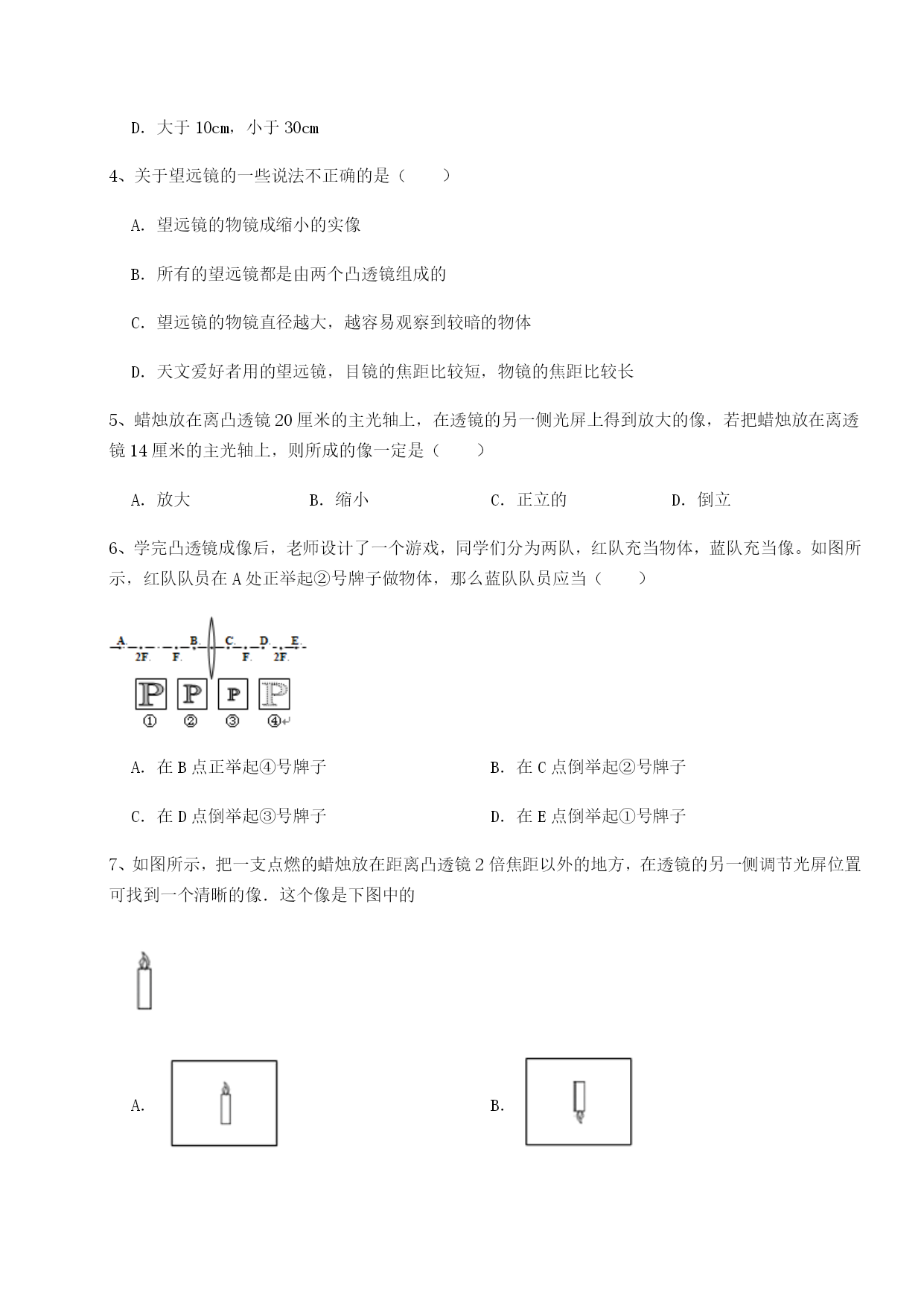

广东江门市第二中学物理北师大版八年级（下册）常见的光学仪器单元测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、小明同学在做凸透镜成像规律的实验中，光屏上得到烛焰清晰的像，同组的小华不小心将手指尖触摸到凸透镜，这时光屏上（）A．出现手指的实像B．出现手指的影子C．烛焰的像变得不完整D．烛焰的像完整，但变暗2、如图所示，是几种光学器材的示意图，其中能对光线起发散作用的是（）A．B．C．D．3、在研究凸透镜成像规律时作了如下记录：当物距u1=30cm时，在光屏上得到倒立、缩小的像；当物距u2=20cm时，在光屏上得到倒立、放大的像．下列判断该凸透镜的焦距中最精确的是（）A．大于10cm，小于15cmB．大于15cm，小于20cmC．大于10cm，小于20cmD．大于10cm，小于30cm4、关于望远镜的一些说法不正确的是（）A．望远镜的物镜成缩小的实像B．所有的望远镜都是由两个凸透镜组成的C．望远镜的物镜直径越大，越容易观察到较暗的物体D．天文爱好者用的望远镜，目镜的焦距比较短，物镜的焦距比较长5、蜡烛放在离凸透镜20厘米的主光轴上，在透镜的另一侧光屏上得到放大的像，若把蜡烛放在离透镜14厘米的主光轴上，则所成的像一定是（）A．放大B．缩小C．正立的D．倒立6、学完凸透镜成像后，老师设计了一个游戏，同学们分为两队，红队充当物体，蓝队充当像。如图所示，红队队员在A处正举起②号牌子做物体，那么蓝队队员应当（）A．在B点正举起④号牌子B．在C点倒举起②号牌子C．在D点倒举起③号牌子D．在E点倒举起①号牌子7、如图所示，把一支点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在透镜的另一侧调节光屏位置可找到一个清晰的像．这个像是下图中的A．B．C．D．8、如图是眼睛的成像光路，下列说法正确的是（）A．甲是近视眼，应戴凸透镜眼镜；乙是远视眼，应戴凹透镜眼镜B．甲是远视眼，应戴凸透镜眼镜；乙是近视眼，应戴凹透镜眼镜C．甲是远视眼，应戴凹透镜眼镜；乙是近视眼，应戴凸透镜眼镜D．甲是近视眼，应戴凹透镜眼镜；乙是远视眼，应戴凸透镜眼镜9、透镜在我们的生活、学习中应用广泛．下列说法正确的是（）A．阳光通过凸透镜可以点燃纸屑，这利用了凸透镜对光的会聚作用B．近视眼镜可利用凸透镜矫正C．照相时，被照者应站在镜头两倍焦距以内D．投影仪能使物体在屏幕上成正立、缩小的虚像10、下列连线不正确的是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、同学们在日常生活中常用手机进行“自拍”，“自拍”时，手机的镜头相当于一个透镜，该透镜在日常生活中常用来矫正（选填“近视眼”、“远视眼”）．2、如图2所示为女航天员王亚平太空授课的情景，图中水球相当于凸透镜，假设水球的焦距为f，则此时看到的像是（选填“实像”或“虚像”），王亚平到水球的距离u应2f（选填“大于”“等于”或“小于”）3、小南同学在做“凸透镜成像”的实验中，经过调节在光屏上得到一个清晰的像，并测出物距u=20cm，像距v=15cm，则光屏上是倒立的实像，该凸透镜焦距的范围为．4、小明同学用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验，在实验过程中保持凸透镜的位置不变，请你根据所学知识回答下列问题．（1）小明一次将蜡烛、凸透镜、光屏放置在光具座上，并调整凸透镜和光屏的高度，使它们的中心跟蜡烛的中心大致在．（2）过了一段时间后，小明发现烛焰在光屏上的像偏高，若要使烛焰成像在光屏中心，只调节光屏，应将光屏向（选填“上”“下”）调节．（3）小明将蜡烛放在15cm的刻度线处，左右移动光屏，直到光屏上成清晰的倒立（选填“放大”“等大”“缩小”）的实像，（选填“照相机”“幻灯机”或“放大镜”）就是利用这一成像原理制成的．5、如图所示，光会聚于b点，在虚线区域内放甲透镜后，光会聚于主光轴MN上的c点；在虚线区域内换放乙透镜后，光会聚于主光轴MN上的α点．现小明想进一步探究凸透镜成像的特点，应选择（甲/乙）透镜．小明选择好透镜后在光具座上进行实验：当物体距离透镜8cm时，在透镜另一侧光屏上成一清晰放大的实像；若保持物体与光屏的位置不变，把透镜向光屏方向移
