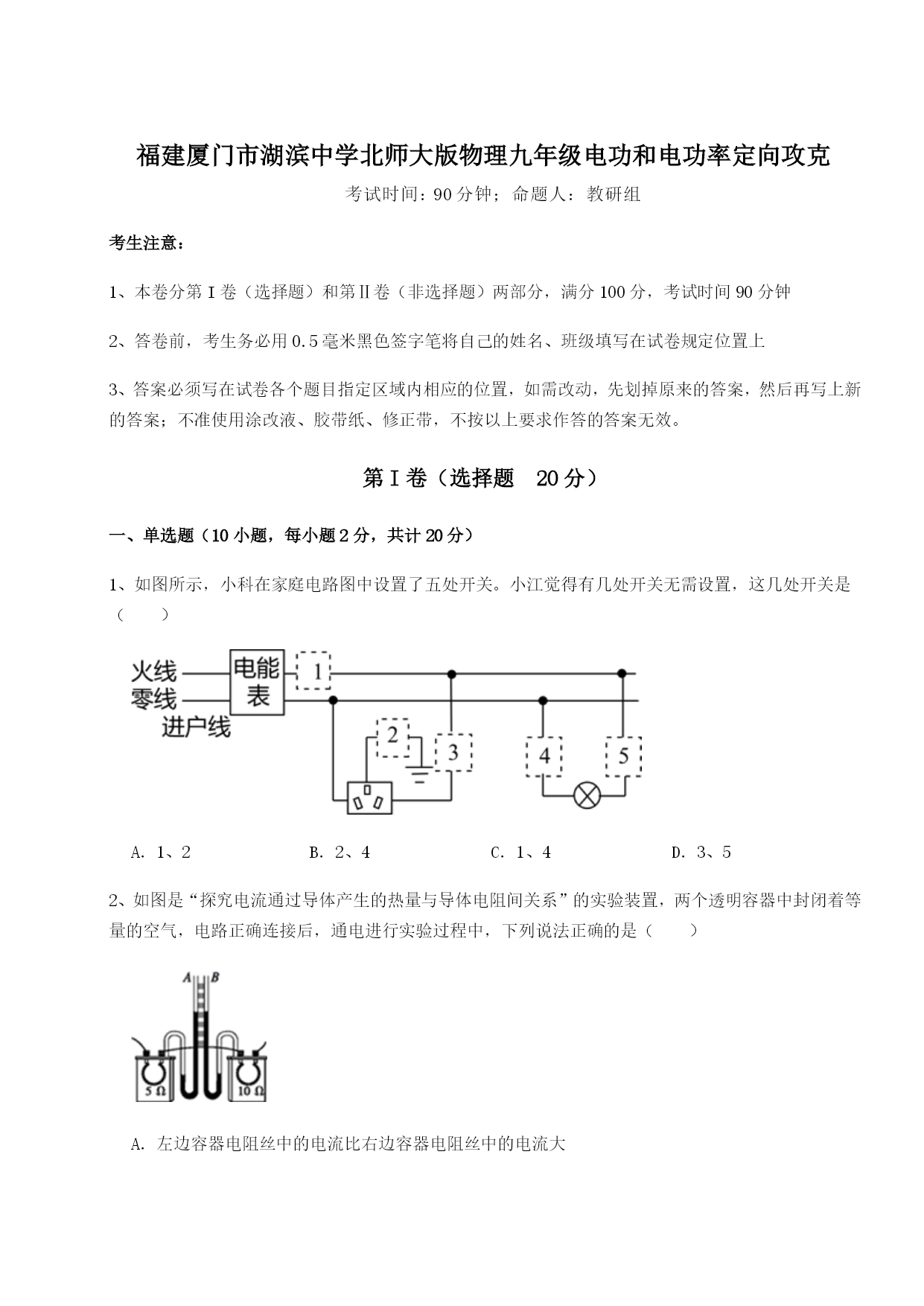

福建厦门市湖滨中学北师大版物理九年级电功和电功率定向攻克考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，小科在家庭电路图中设置了五处开关。小江觉得有几处开关无需设置，这几处开关是（）A．1、2B．2、4C．1、4D．3、52、如图是“探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两个透明容器中封闭着等量的空气，电路正确连接后，通电进行实验过程中，下列说法正确的是（）A．左边容器电阻丝中的电流比右边容器电阻丝中的电流大B．要保持两个电阻丝两端电压相等C．U形管中液面高度的变化反映电阻丝产生热量的多少D．通电时间相同，两个容器中空气吸收的热量相同3、“珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列有关安全的说法，错误的是（）A．如果发生触电事故，应立即切断电源，然后施救B．雷雨天，人不能在高处打伞行走，否则可能会被雷击中C．使用验电笔时，手必须接触笔尾金属部分D．在没有三孔插座的情况下，可以把三脚插头（如图）上最长的插头去掉，插入二孔插座中使用用电器4、如图所示是小明家的电能表。将一个标有“220V1210W”的用电器单独接入家庭电路中工作12min，电能表业的转盘转了500转，在此工作过程中，下列说法正确的是（）A．该电能表的示数表示家中已经消耗1123.4J的电能B．该用电器的实际功率为1200WC．该电路的实际电压为200VD．若小明家所有用电器同时工作，则总功率不得超过2.2kW5、下列关于安全用电的描述，不正确的是（）A．有金属外壳的电水壶应当连接三孔插座B．当家庭电路发生过载或短路时闸刀开关熔丝熔断C．白炽灯螺丝口灯座的螺丝套与相线相连D．人双手同时接触火线和零线会发生触电事故6、如图所示的电路，电源电压保持不变，R0为定值电阻，闭合开关S滑动变阻器R的滑片P从a端滑到b端的过程中，电流表和电压表示数变化的规律如图所示。下列说法正确的是（）A．电源电压为8VB．定值电阻R0的阻值为20ΩC．整个电路消耗的最大功率为0.5WD．滑片P在滑动的过程中，滑动变阻器的最大功率为0.9W7、如下图甲所示电路，电源电压为3.0V，灯L1、L2、L3为三个相同规格的小灯泡，这种小灯泡的电流与加在其两端电压的关系如图乙所示。当开关闭合后，下列说法正确的是（）A．干路的电流为0.5AB．灯泡L1的电流为灯泡L2电流的2倍C．灯泡L2消耗的电功率为0.30WD．电路消耗的总电功率为0.75W8、假期小明一家出门旅游，出发前家里只有一台额定功率为0.2kW的冰箱正常工作，其它用电器都已关闭。小明看到家里电能表的示数为2021.6kW•h，过了7天小明回家再次查看电能表的示数如图所示。下列有关说法正确的是（）A．这段时间冰箱消耗的电能是70kW•hB．冰箱每天平均工作的时间为1hC．冰箱正常工作1h电能表的转盘转过120转D．再有其它家电和冰箱一同正常工作时，电能表转盘的转速不变9、如图所示电路中，电源电压为6V，闭合开关S，两灯泡的电阻不变，两个小灯泡消耗的总功率等于（）A．9WB．4.5WC．2WD．2.25W10、将两个定值电阻串联接到电压为U的电源两端，R1消耗的功率为P1，R2消耗的功率为3P1．将这两个定值电阻并联接在电压为U的电源两端时，下列说法中正确的是（）A．R1与R2的电阻之比为3：1B．并联时通过R1与R2的电流之比为1：1C．并联时R2消耗的功率为P1D．并联时两电阻消耗的总功率为P1第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、小丽在“探究电流跟电压的关系”时，将记录整理的实验数据绘制成如图所示的U­I关系图象，由图可知（填“甲”或“乙”）电阻更大；当把甲、乙两个电阻串联后接在电压为6V的电源上，电路中的电流是A；如并联后接在电压为6V的电源上，电路的总功率为W.2、如图所示是手机广告中的一款黑科技空调扇。广告宣传比空调还暖和，这说明它的主要工作原理是利用电流的效应。宣传它三天只需1度电，说明它的实际功率仅为W（小数点后保留一位有效数字）。这样小的功率相同时间产生的热量比功率1kW以上的空调还多，这完全不符合定律，是一则虚假广告。3、
