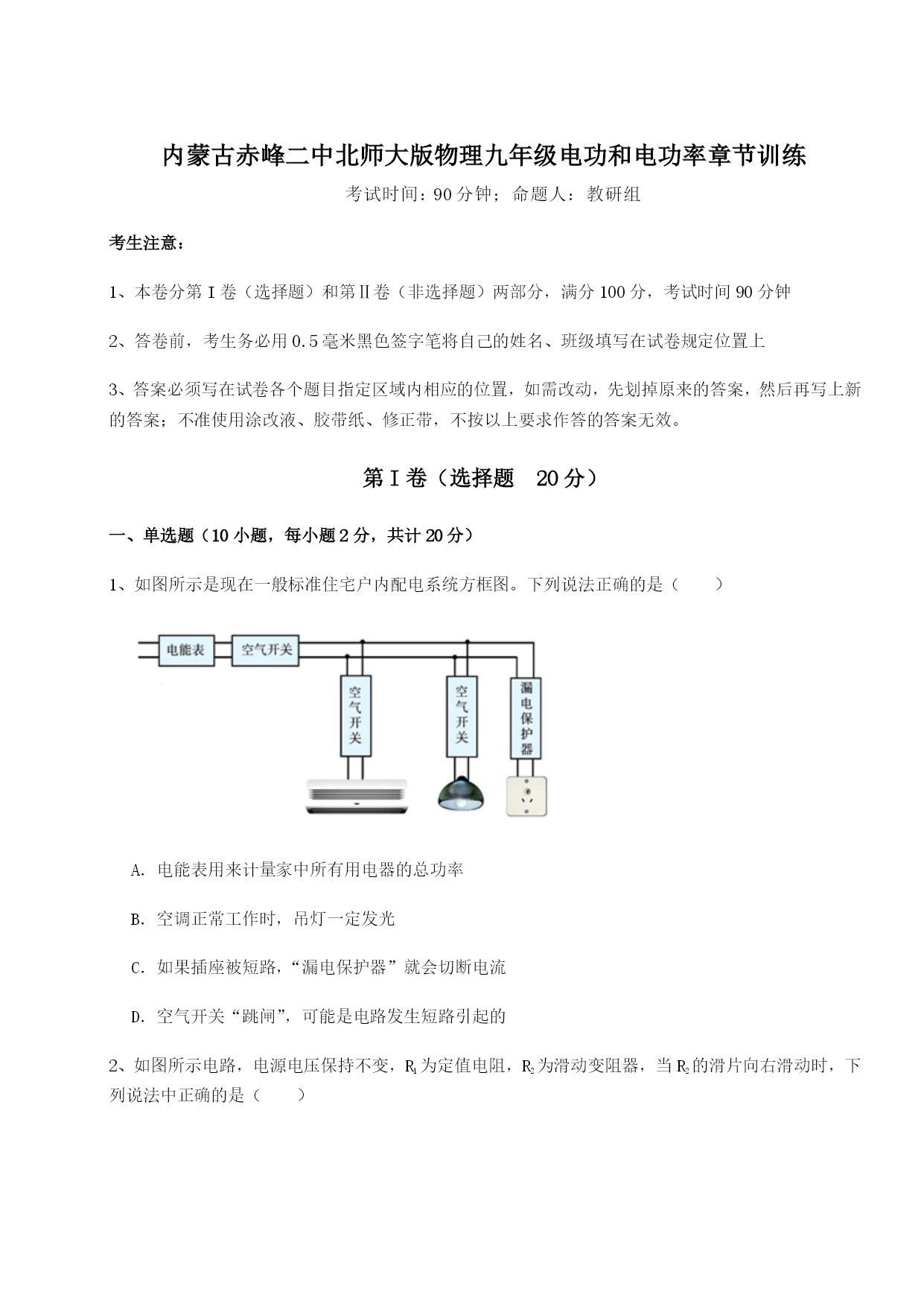

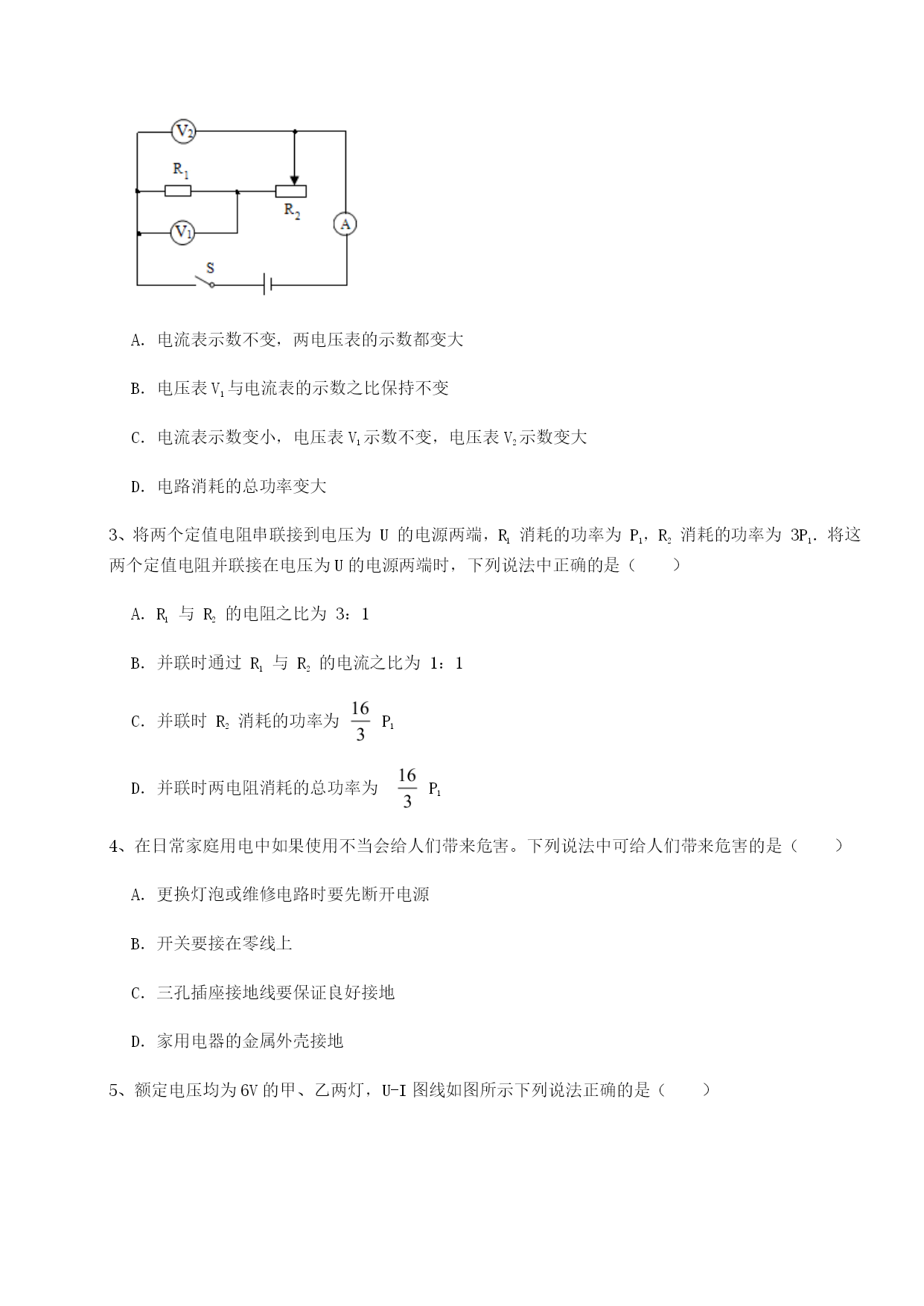

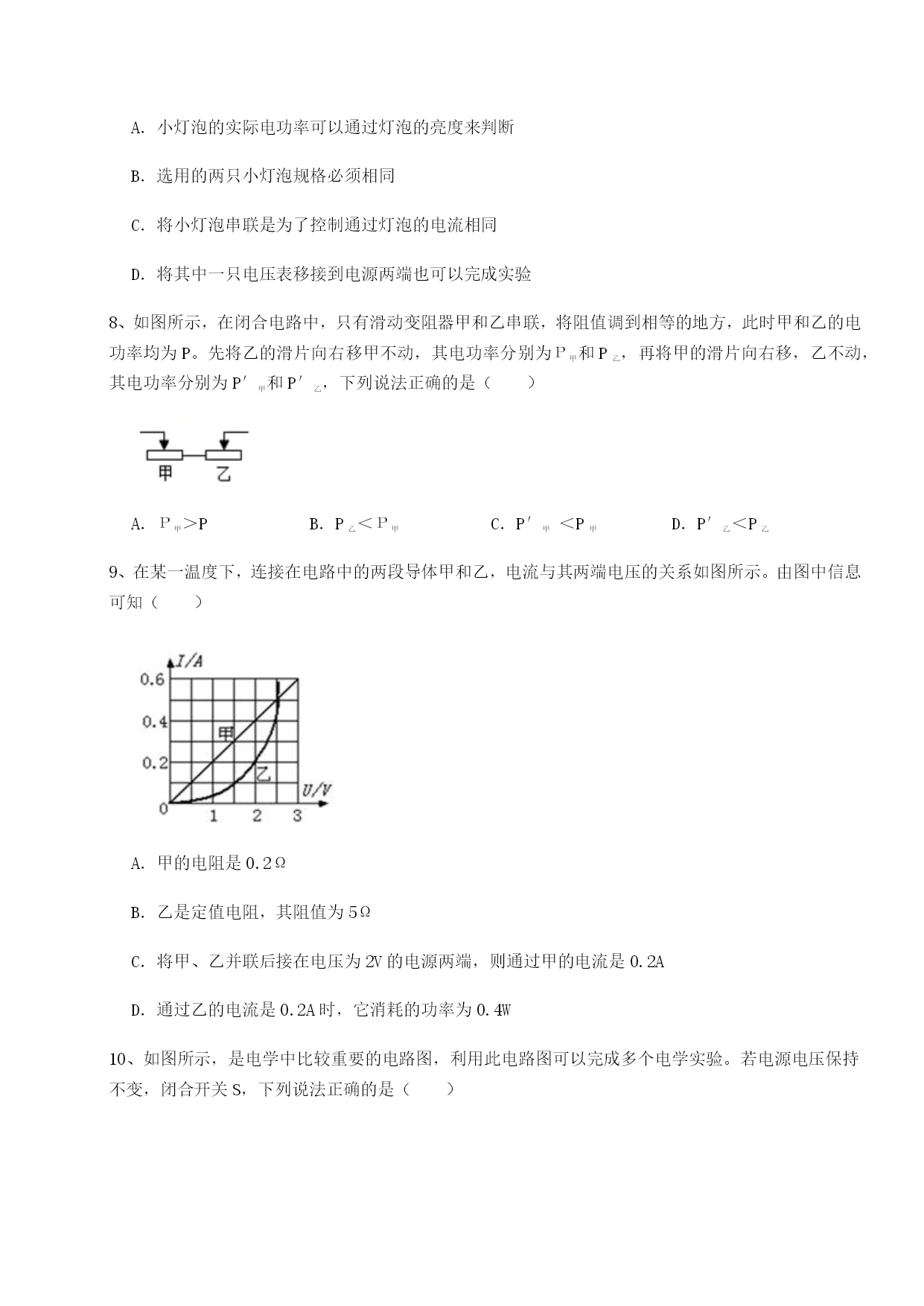

内蒙古赤峰二中北师大版物理九年级电功和电功率章节训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是（）A．电能表用来计量家中所有用电器的总功率B．空调正常工作时，吊灯一定发光C．如果插座被短路，“漏电保护器”就会切断电流D．空气开关“跳闸”，可能是电路发生短路引起的2、如图所示电路，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，当R2的滑片向右滑动时，下列说法中正确的是（）A．电流表示数不变，两电压表的示数都变大B．电压表V1与电流表的示数之比保持不变C．电流表示数变小，电压表V1示数不变，电压表V2示数变大D．电路消耗的总功率变大3、将两个定值电阻串联接到电压为U的电源两端，R1消耗的功率为P1，R2消耗的功率为3P1．将这两个定值电阻并联接在电压为U的电源两端时，下列说法中正确的是（）A．R1与R2的电阻之比为3：1B．并联时通过R1与R2的电流之比为1：1C．并联时R2消耗的功率为P1D．并联时两电阻消耗的总功率为P14、在日常家庭用电中如果使用不当会给人们带来危害。下列说法中可给人们带来危害的是（）A．更换灯泡或维修电路时要先断开电源B．开关要接在零线上C．三孔插座接地线要保证良好接地D．家用电器的金属外壳接地5、额定电压均为6V的甲、乙两灯，U-I图线如图所示下列说法正确的是（）A．甲、乙两灯的电阻均随电压增大而减小B．甲、乙两灯的额定功率之比为4:1C．甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为3：2D．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1:36、小美观察到家中的电能表如图所示，根据表盘的信息，下列选项中正确的是（）A．电能表此时的读数为2385.6JB．接在这个电能表上的用电器总功率最大为2200WC．电能表是测量电功率的仪表D．若家里只让电热水器正常工作10min，观察到电能表的圆盘转动了90转，则电热水器的功率为1500W7、将两只电压表按图所示电路连接，“探究电功率与电压的关系”，下列说法错误的是（）A．小灯泡的实际电功率可以通过灯泡的亮度来判断B．选用的两只小灯泡规格必须相同C．将小灯泡串联是为了控制通过灯泡的电流相同D．将其中一只电压表移接到电源两端也可以完成实验8、如图所示，在闭合电路中，只有滑动变阻器甲和乙串联，将阻值调到相等的地方，此时甲和乙的电功率均为P。先将乙的滑片向右移甲不动，其电功率分别为Р甲和P乙，再将甲的滑片向右移，乙不动，其电功率分别为P′甲和P′乙，下列说法正确的是（）A．Р甲＞PB．P乙＜Р甲C．P′甲＜P甲D．P′乙＜P乙9、在某一温度下，连接在电路中的两段导体甲和乙，电流与其两端电压的关系如图所示。由图中信息可知（）A．甲的电阻是0.2ΩB．乙是定值电阻，其阻值为5ΩC．将甲、乙并联后接在电压为2V的电源两端，则通过甲的电流是0.2AD．通过乙的电流是0.2A时，它消耗的功率为0.4W10、如图所示，是电学中比较重要的电路图，利用此电路图可以完成多个电学实验。若电源电压保持不变，闭合开关S，下列说法正确的是（）A．若探究电流与电阻关系，定值电阻R由5Ω换成10Ω，为完成实验，应将滑片右移B．若要测量定值电阻R的值，可多次改变滑动变阻器的滑片位置，记录多组数据，算出多个电阻值求其平均值，可以减小误差C．若将定值电阻R换成小灯泡，可以探究电流与电压的关系D．若将定值电阻R换成小灯泡，测量小灯泡的额定功率，可多次改变滑动变阻器的滑片位置，记录多组数据，算出功率并求其平均值，减小误差第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图甲所示，闭合开关S，从最右端a向左移动滑片P直至小灯泡正常发光，两电压表的示数与电流表示数的关系如图乙所示，则电源电压为V，小灯泡的额定功率为W。2、某家用电能表上标有“220V10A3000r/kW·h”的字样，当家中用电器全部工作时，电能表1分钟转了45转。由此可估算出该家所有用电器的总功率为W，若该家全部用电器工作时的总电流不超过电能表的额定电流，还可以再增加W以下的用电器。3、某家用白炽灯上标有“2
