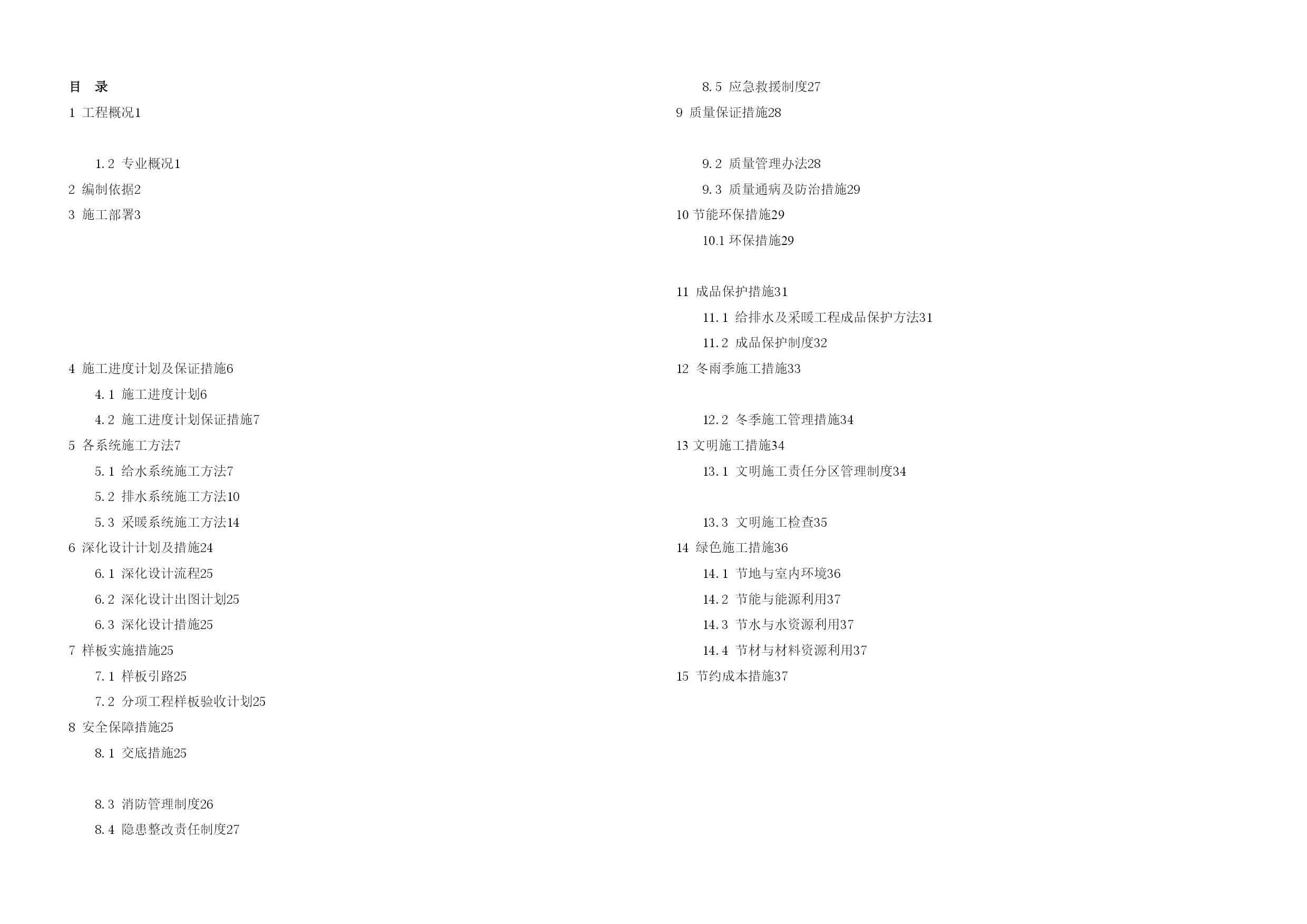

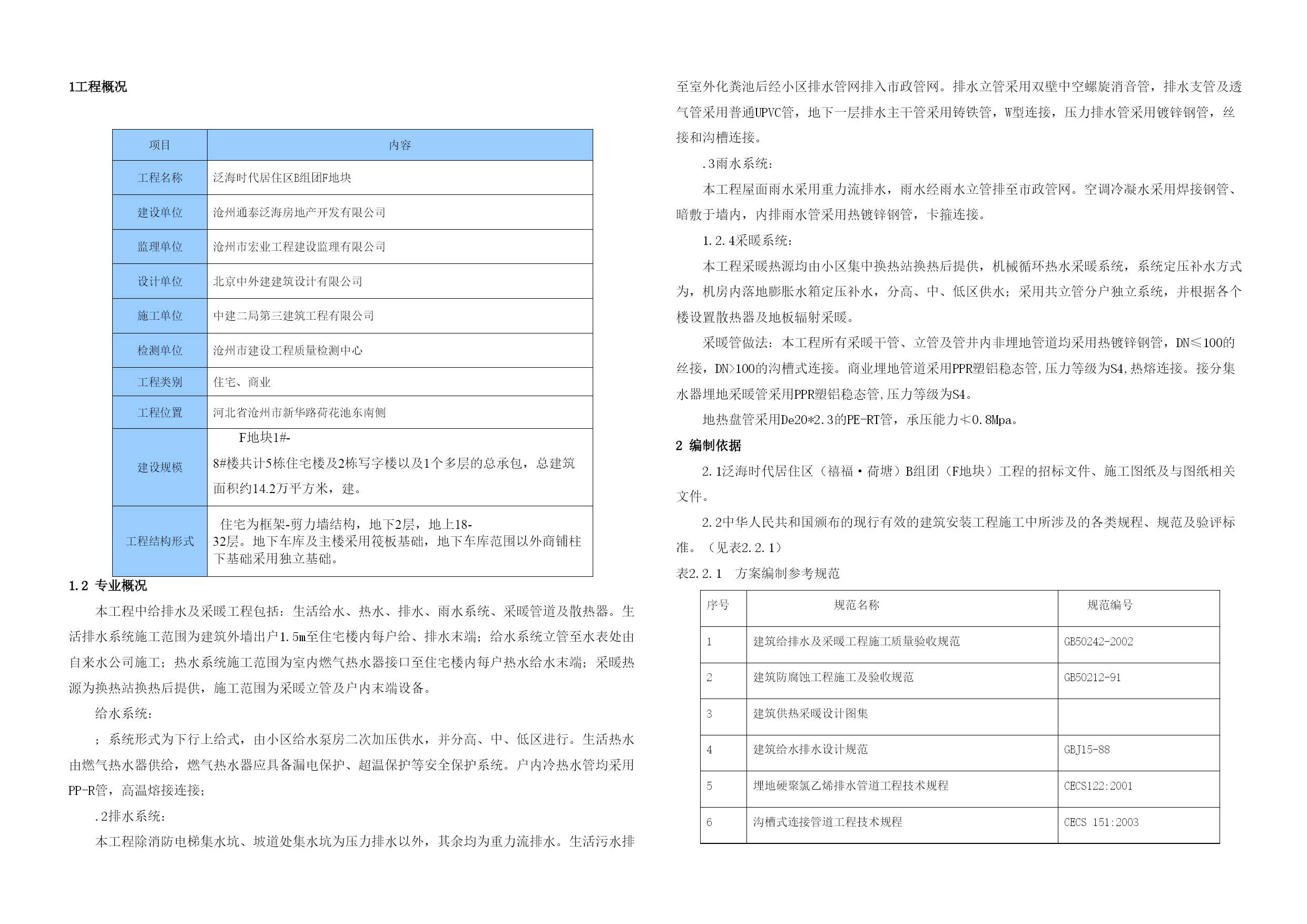

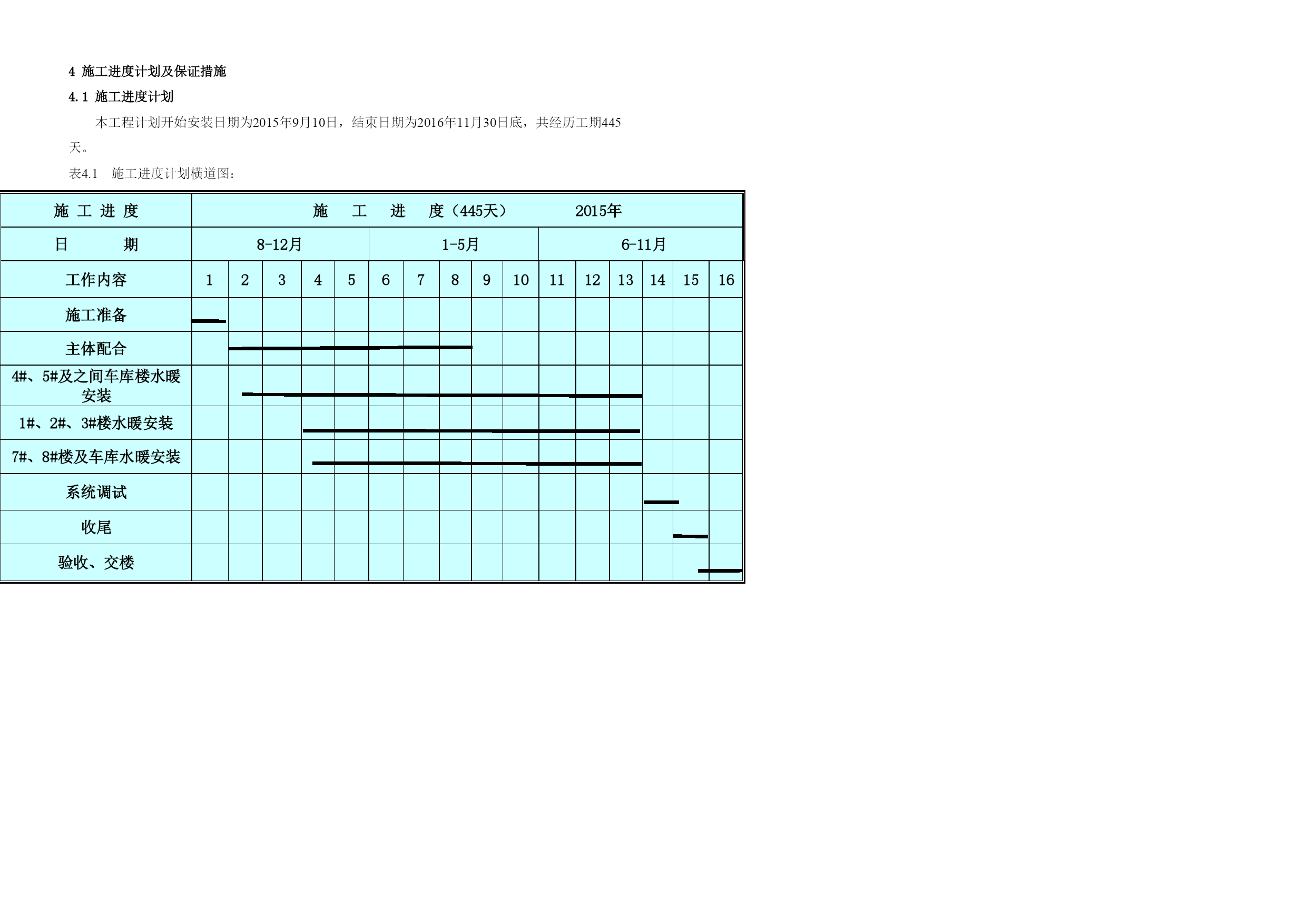

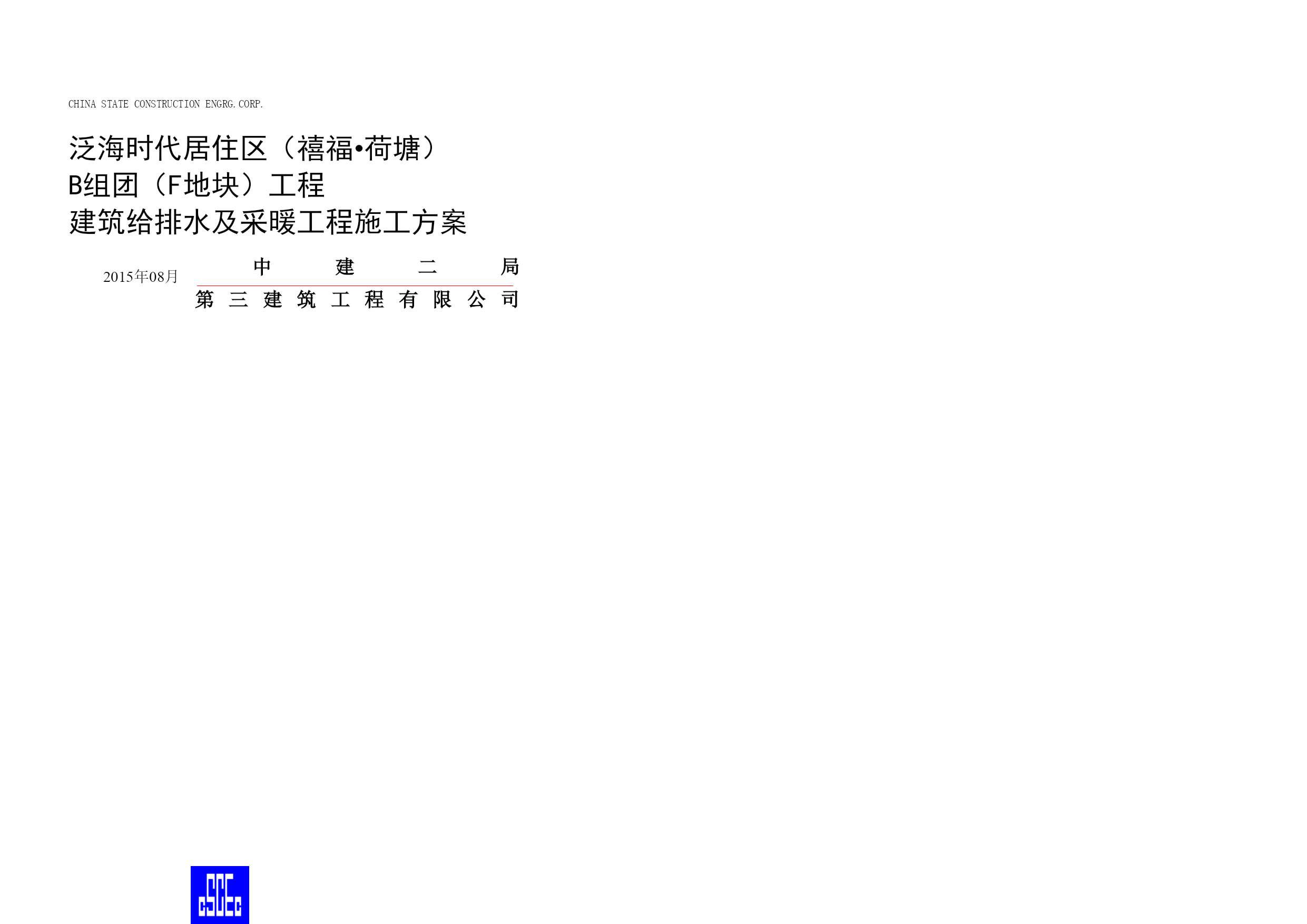

CHINASTATECONSTRUCTIONENGRG.CORP.泛海时代居住区（禧福•荷塘）B组团（F地块）工程建筑给排水及采暖工程施工方案中建二局第三建筑工程有限公司2015年08月目录TOC\o"1-2"\h\u1工程概况11.2专业概况12编制依据23施工部署34施工进度计划及保证措施64.1施工进度计划64.2施工进度计划保证措施75各系统施工方法75.1给水系统施工方法75.2排水系统施工方法105.3采暖系统施工方法146深化设计计划及措施246.1深化设计流程256.2深化设计出图计划256.3深化设计措施257样板实施措施257.1样板引路257.2分项工程样板验收计划258安全保障措施258.1交底措施258.3消防管理制度268.4隐患整改责任制度278.5应急救援制度279质量保证措施289.2质量管理办法289.3质量通病及防治措施2910节能环保措施2910.1环保措施2911成品保护措施3111.1给排水及采暖工程成品保护方法3111.2成品保护制度3212冬雨季施工措施3312.2冬季施工管理措施3413文明施工措施3413.1文明施工责任分区管理制度3413.3文明施工检查3514绿色施工措施3614.1节地与室内环境3614.2节能与能源利用3714.3节水与水资源利用3714.4节材与材料资源利用3715节约成本措施371工程概况项目内容工程名称泛海时代居住区B组团F地块建设单位沧州通泰泛海房地产开发有限公司监理单位沧州市宏业工程建设监理有限公司设计单位北京中外建建筑设计有限公司施工单位中建二局第三建筑工程有限公司检测单位沧州市建设工程质量检测中心工程类别住宅、商业工程位置河北省沧州市新华路荷花池东南侧建设规模F地块1#-8#楼共计5栋住宅楼及2栋写字楼以及1个多层的总承包，总建筑面积约14.2万平方米，建。工程结构形式住宅为框架-剪力墙结构，地下2层，地上18-32层。地下车库及主楼采用筏板基础，地下车库范围以外商铺柱下基础采用独立基础。1.2专业概况本工程中给排水及采暖工程包括：生活给水、热水、排水、雨水系统、采暖管道及散热器。生活排水系统施工范围为建筑外墙出户1.5m至住宅楼内每户给、排水末端；给水系统立管至水表处由自来水公司施工；热水系统施工范围为室内燃气热水器接口至住宅楼内每户热水给水末端；采暖热源为换热站换热后提供，施工范围为采暖立管及户内末端设备。给水系统：；系统形式为下行上给式，由小区给水泵房二次加压供水，并分高、中、低区进行。生活热水由燃气热水器供给，燃气热水器应具备漏电保护、超温保护等安全保护系统。户内冷热水管均采用PP-R管，高温熔接连接；.2排水系统：本工程除消防电梯集水坑、坡道处集水坑为压力排水以外，其余均为重力流排水。生活污水排至室外化粪池后经小区排水管网排入市政管网。排水立管采用双壁中空螺旋消音管，排水支管及透气管采用普通UPVC管，地下一层排水主干管采用铸铁管，W型连接，压力排水管采用镀锌钢管，丝接和沟槽连接。.3雨水系统：本工程屋面雨水采用重力流排水，雨水经雨水立管排至市政管网。空调冷凝水采用焊接钢管、暗敷于墙内，内排雨水管采用热镀锌钢管，卡箍连接。1.2.4采暖系统：本工程采暖热源均由小区集中换热站换热后提供，机械循环热水采暖系统，系统定压补水方式为，机房内落地膨胀水箱定压补水，分高、中、低区供水；采用共立管分户独立系统，并根据各个楼设置散热器及地板辐射采暖。采暖管做法：本工程所有采暖干管、立管及管井内非埋地管道均采用热镀锌钢管，DN≤100的丝接，DN>100的沟槽式连接。商业埋地管道采用PPR塑铝稳态管,压力等级为S4,热熔连接。接分集水器埋地采暖管采用PPR塑铝稳态管,压力等级为S4。地热盘管采用De20*2.3的PE-RT管，承压能力≮0.8Mpa。2编制依据2.1泛海时代居住区（禧福·荷塘）B组团（F地块）工程的招标文件、施工图纸及与图纸相关文件。2.2中华人民共和国颁布的现行有效的建筑安装工程施工中所涉及的各类规程、规范及验评标准。（见表2.2.1）表2.2.1方案编制参考规范序号规范名称规范编号1建筑给排水及采暖工程施工质量验收规范GB50242-20022建筑防腐蚀工程施工及验收规范GB50212-913建筑供热采暖设计图集4建筑给水排水设计规范GBJ15-885埋地硬聚氯乙烯排水管道工程技术规程CECS122:20016沟槽式连接管道工程技术规程CECS151:20037住宅设计规范GB50096-201110室内管道支吊架05R417、05S911给水排水标准图集12采暖工
