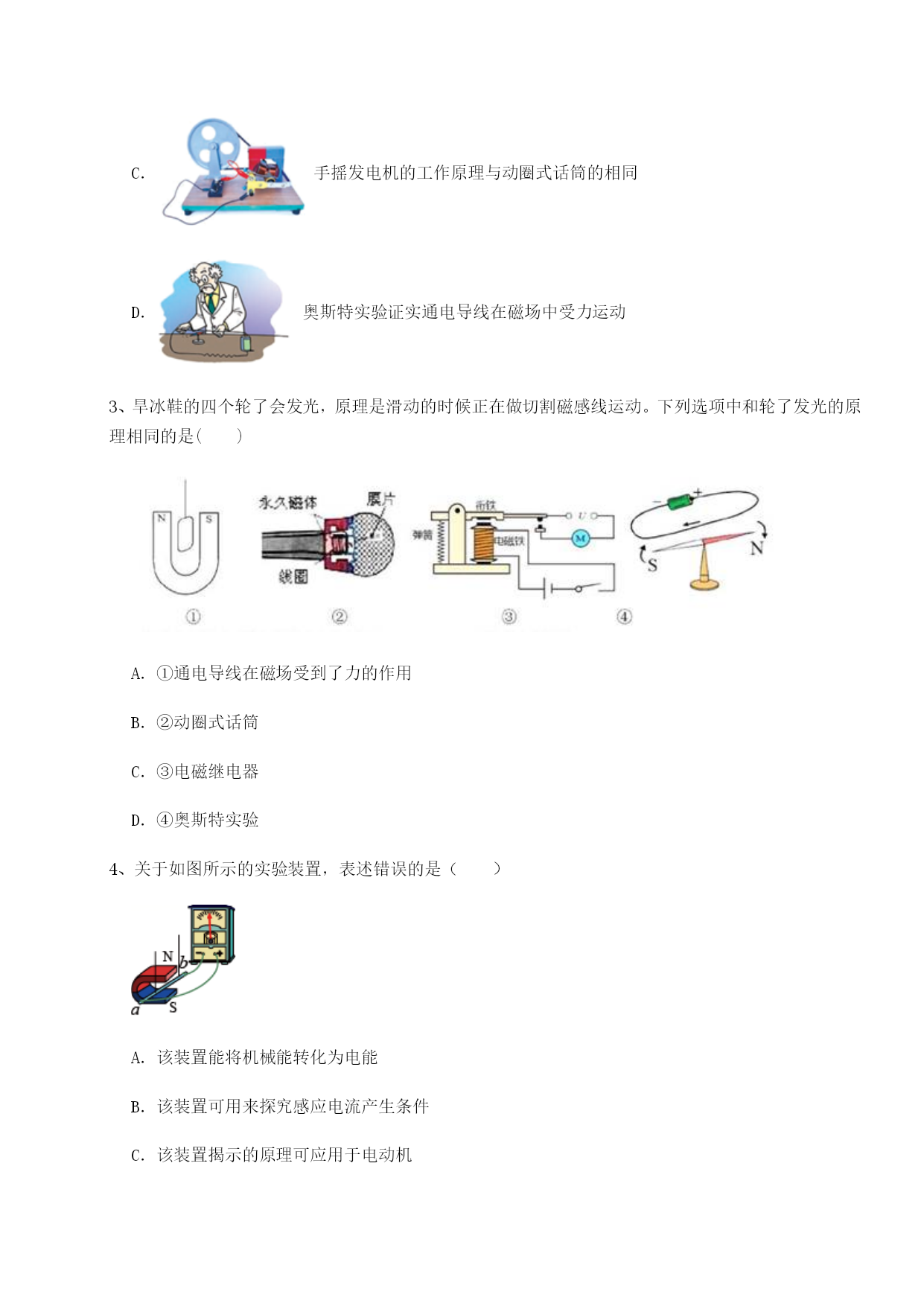

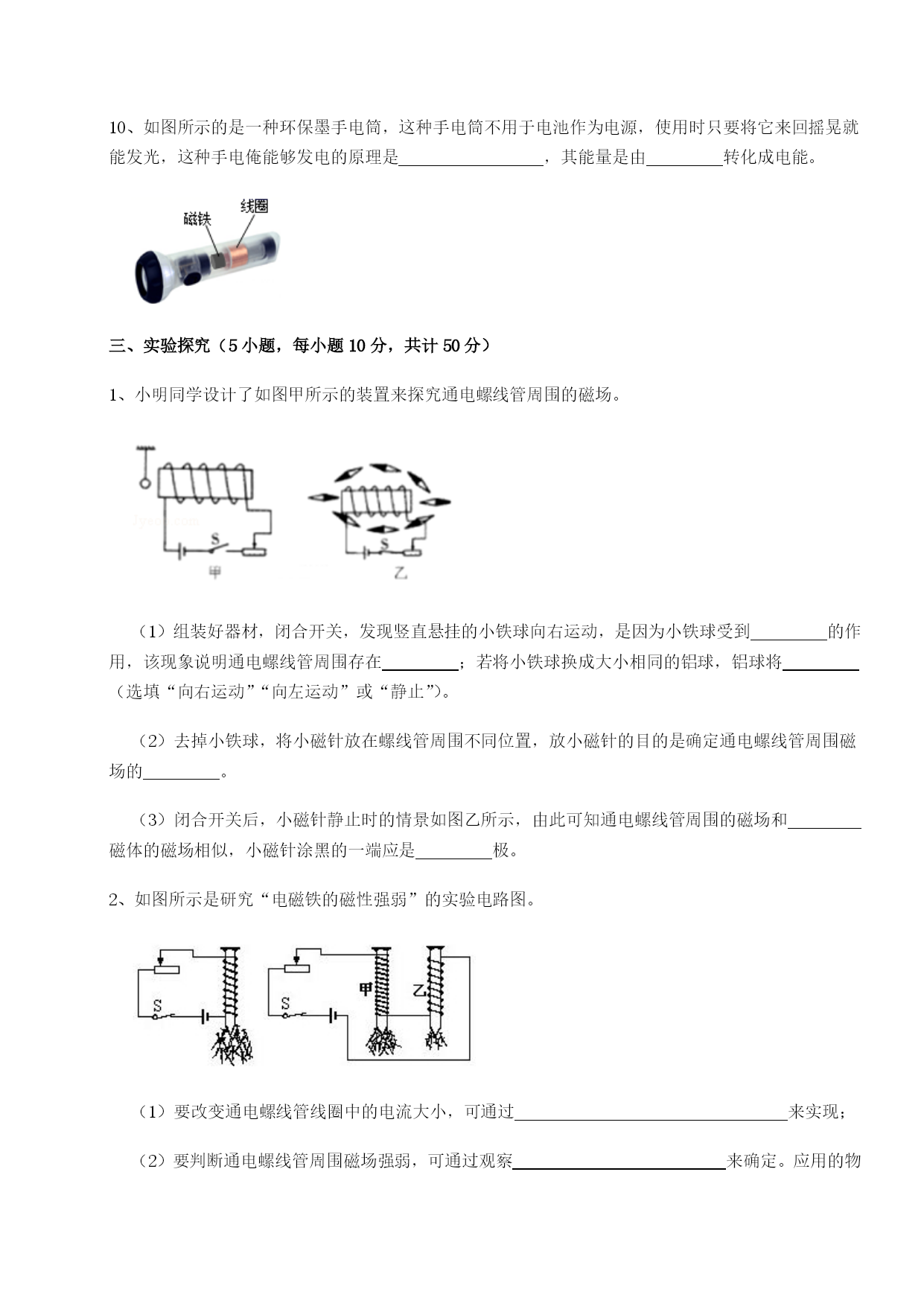

广东茂名市高州中学北师大版物理九年级电磁现象定向练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，是一款能发电的魔方充电器。转动魔方时它能发电，其原理是（）A．同种电荷相互排斥B．磁场对电流有力的作用C．电磁感应D．电流周围存在磁场2、关于图中的四幅图，说法正确的是（）A．地磁场的南极就是地理的北极B．司南之杓，投之于地，其柢指北C．手摇发电机的工作原理与动圈式话筒的相同D．奥斯特实验证实通电导线在磁场中受力运动3、旱冰鞋的四个轮了会发光，原理是滑动的时候正在做切割磁感线运动。下列选项中和轮了发光的原理相同的是()A．①通电导线在磁场受到了力的作用B．②动圈式话筒C．③电磁继电器D．④奥斯特实验4、关于如图所示的实验装置，表述错误的是（）A．该装置能将机械能转化为电能B．该装置可用来探究感应电流产生条件C．该装置揭示的原理可应用于电动机D．该装置所揭示的规律是法拉第首先发现的5、下面是演示电磁学原理及其应用的示意图，以下说法正确的是（）A．利用甲实验的原理可制成丙装置B．利用乙实验的原理可制成丁装置C．丙装置可将内能转化为电能D．丁装置可将机械能转化为电能6、有关电与磁的知识，下列说法错误的是（）A．甲图可以验证电磁铁磁性强弱与线圈匝数的关系B．乙图中的电磁继电器实质是利用电磁铁控制工作电路通断的开关C．丙图中麦克风的工作原理是电磁感应现象D．丁图为扬声器，工作时将机械能转化为电能，与电动机的原理相同7、下列实验与手摇发电机工作原理相同的是（）A．电磁铁B．通电线圈在磁场中扭转C．电磁感应D．磁场对电流的作用8、科学家已经发现了巨磁电阻（GMR）效应：微弱的磁场可以导致某种材料的电阻阻值急剧变化。如图所示的电路是研究巨磁电阻特性的原理示意图，实验发现：闭合开关S1、S2后，在向左轻轻地移动滑片P的过程中，指示灯明显变亮。则下列说法中正确的是（）A．电磁铁右端为N极B．该巨磁电阻的阻值随磁场的增强而明显减小C．滑片P向左轻轻移动过程中电磁铁的磁性减弱D．小磁针将顺时针旋转9、如图所示是一手压手电简，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发亮。如图所示四个实验中与手压手电筒产生电流的工作原理相同的是（）A．B．C．D．10、关于电磁现象下列说法不正确的是（）A．图甲中，开关闭合后，位于螺线管右侧的小磁针会逆时针旋转B．图乙中，用手反复摩擦的塑料细绳散开，是因为同种电荷相互排斥C．图丙中，人们利用该原理发明了电动机D．图丁中，当水位达到金属块A之后，红灯亮第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，组装好实验器材，给铝棒（直导线）通电，观察到铝棒运动起来，表明磁场对通电直导线有；对调磁极，改变方向，观察到铝棒运动的方向发生改变，表明有关。2、如图所示，若使导体ab在磁场中做切割磁感线运动，灵敏电流表指针便发生偏转，这是现象，根据这一-原理制成了机。3、小明用电磁继电器设计了一个自动恒温加热鱼缸，如图所示，B是小型电热器．温度计里用水银而不用酒精是因为水银是（选填“导体”或“绝缘体”），电磁铁的上端是极（选填“N”或“S”）；该装置能使鱼缸的水温大致保持在℃．4、《论衡》中记载∶“司南之杓，投之于地，其柢指南。”如图，司南即指南针，“柢”即握柄，是磁体的S极，静止时指向地磁场的（选填“南”或“北”）极。指南针在通电螺线管附近发生偏转，是因为产生了磁场。5、某导体两端的电压为2伏，通过该导体的电流为0.2安，其电阻为欧，10秒内电流做的功为焦；当该导体两端的电压为6伏时，其电阻为欧。图中，小针静止时，其A端为极（选填“N”或“S”）。6、磁场强弱处处相同的磁场叫做匀强磁场，磁场强度的单位是特斯拉，简称特，符号T。实验表明在匀强磁场中，当通电导体与磁场方向垂直时，电流所受的安培力F等于磁场强度B、电流I、导线长度L三者的乘积，即F=BIL。在磁场强度为0.5T的匀强磁场中，有一条与磁场方向垂直的通电导线，通过它的电流为5A，导线上长为40cm的一段所受的安培力F=N。将此导线从磁场中拿走，磁场强度（选填“变大”、“变小”或“不变”）。7
