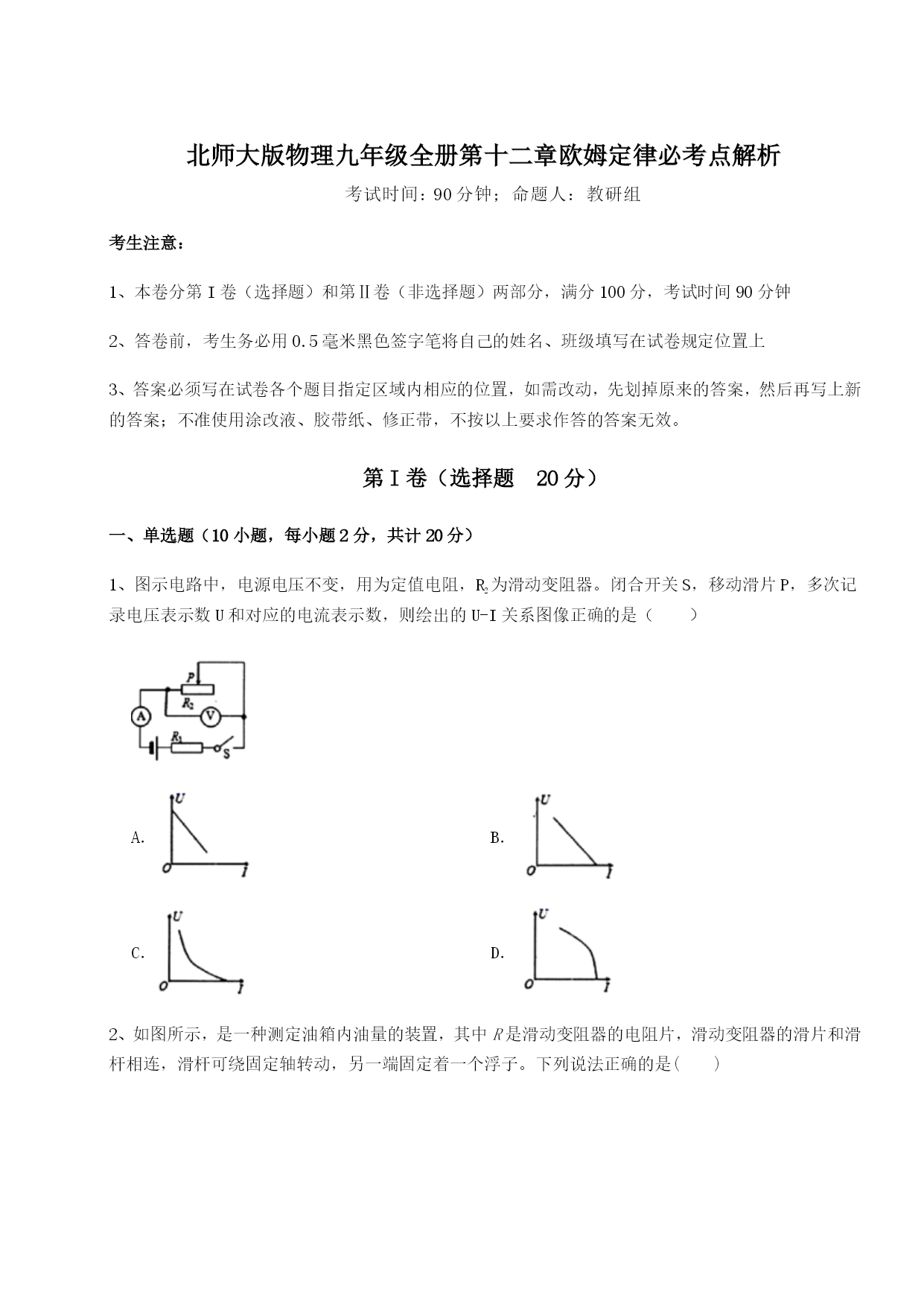

北师大版物理九年级全册第十二章欧姆定律必考点解析考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、图示电路中，电源电压不变，用为定值电阻，R2为滑动变阻器。闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数，则绘出的U-I关系图像正确的是（）A．B．C．D．2、如图所示，是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴转动，另一端固定着一个浮子。下列说法正确的是()A．油量变少，电流表示数不变B．油量越少，电流表示数越大C．油量越多，电流表示数越小D．油量越多，电流表示数越大3、如图所示的电路中，电阻R2的阻值为15Ω。当开关S1、S2闭合时，电流表A1的示数为0.5A，电流表A2的示数为0.2A。下列说法正确的是（）A．电阻R1的阻值为10ΩB．当开关S1、S2闭合时，通过电阻R1的电流为0.5AC．当开关S1、S2闭合时，电流表A1测量的是通过R2的电流D．当开关S1闭合、S2断开时，电流表A2的示数为0.5A4、如图是“探究通过导体的电流和电阻的关系”的实验图，电源电压保持3V不变，滑动变阻器R2规格为“10Ω，1A”。实验中先接入阻值为5Ω的定值电阻R1，闭合开关S，移动滑片P使电压表示数为2V，读出此时电流表的示数，接着更换定值电阻R1，再进行两次实验。为保证实验正常完成，可选取下列哪组定值电阻（）A．10Ω和20ΩB．20Ω和30ΩC．10Ω和40ΩD．30Ω和40Ω5、下列说法正确的是（）A．物体吸收热量，则温度一定升高B．导体的电阻越大，则通过的电流一定越小C．热量只能从温度高的物体传向温度低的物体D．菜刀的刀刃做的很薄，是通过减小受力面积来增大压强的6、如图所示电路，电源电压不变，闭合开关S后，在滑动变阻器的滑片P自中点向右移动到最右端的过程中，下列说法正确的是（）A．A1表示数变大，V表示数不变B．A2表示数变小，V表示数变大C．滑片在中点时，R1消耗的电功率最大D．滑片在最右端时，R2消耗的电功率最小7、如图所示电路，电源两端电压不变，是定值电阻，是滑动变阻器。闭合开关S后，在滑片P向右滑动的过程中，下列判断正确的是（）A．电流表示数变小，电压表示数变小，示数变大B．电流表示数变小，电压表示数变大，示数不变C．电流表示数变大，电压表示数变大，示数不变D．电流表示数变小，电压表示数不变，示数变小8、如图所示，在“探究电流与电压关系”的实验中，得出电流与电压的关系图像正确的是（）A．B．C．D．9、法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于巨磁电阻(GMR)效应而荣获2007年诺贝尔物理学奖。如图4是研究巨磁电阻特性的原理示意图。实验发现，在闭合开关S1、S2且滑片P向右滑动的过程中，指示灯明显变暗，这说明()A．电磁铁的左端为S极B．通过灯泡的电流增大C．巨磁电阻的阻值随磁场的减弱而明显增强D．巨磁电阻的阻值与磁场的强弱没有关系10、如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，由于灯L1短路（灯L2、电表不会烧坏），会有下面哪种情况发生（）A．电流表示数变小B．电压表无示数C．电压表示数不变D．电压表示数变大第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、在下列实验中，a.探究电流与电压的关系；b.探究电流与电阻的关系；c.伏安法测电阻。多次测量的目的与其他实验不同的是（填写序号），其目的是。2、一只标有“20Ω0.3A”的定值电阻和一只标有“30Ω0.6A”的滑动变阻器，在保证所有电路元件安全的前提下，若串联接入电路，则电路中允许通过的最大电流为A，它们两端允许加的最大电压为V。若并联接入电路中，则它们两端允许加的最大电压为V，滑动变阻器连入电路的最小阻值是Ω。3、如图甲所示，闭合开关S，滑动变阻器的滑片P从最右端滑至灯正常发光的位置，电流表示数与两电压表示数的关系如图乙所示。则电源电压为V，灯的额定功率为W。4、1826年，物理学家通过大量实验最先确定了电流与电阻、电压的关系，为了纪念他在电学方面的贡献，将他的名字作为物理量的单位；从能量转化的角度看，电风扇工
