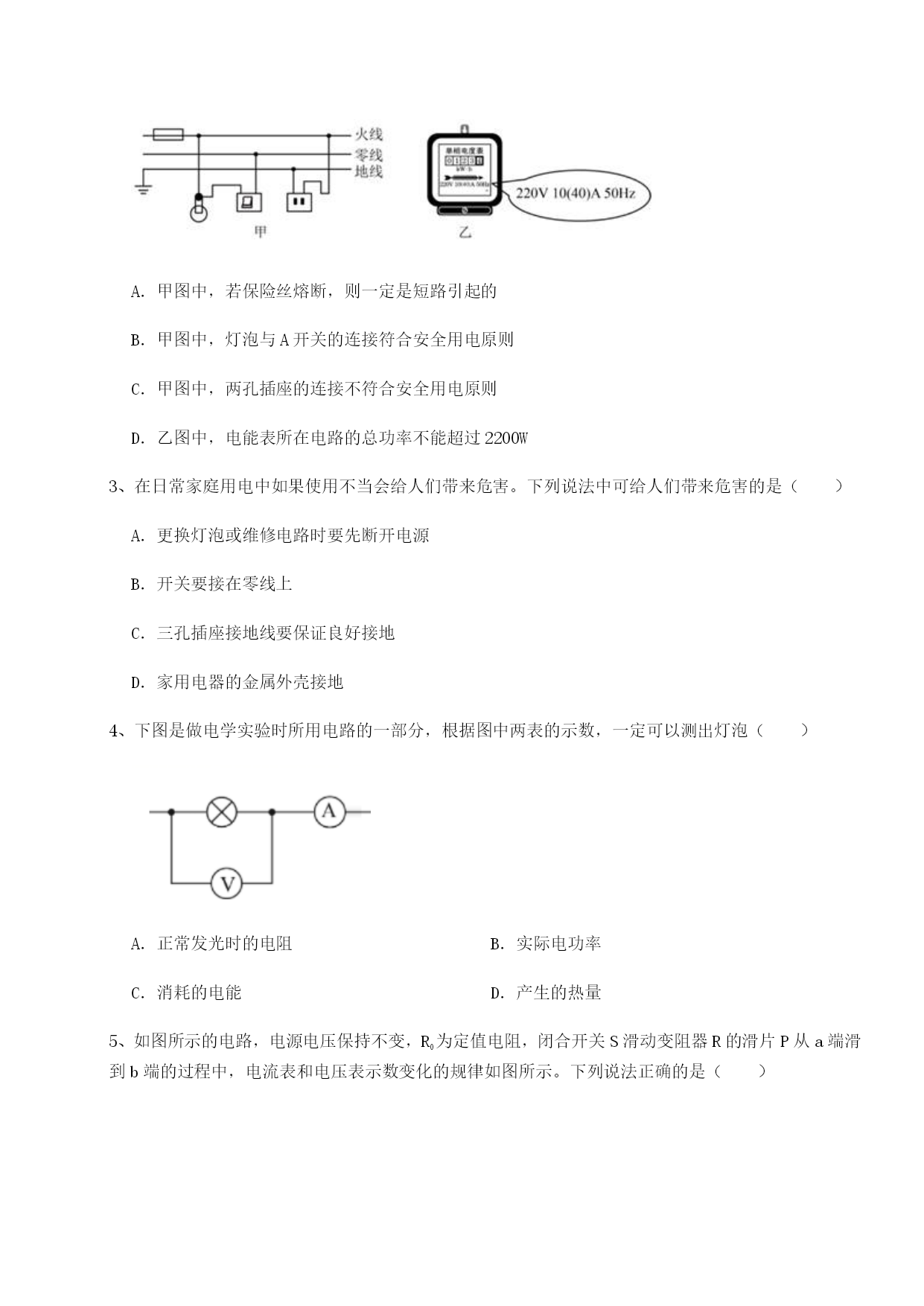

河南周口淮阳第一高级中学北师大版物理九年级电功和电功率必考点解析考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示是电阻甲和乙的I—U图象，下列说法正确的是（）A．电阻甲的阻值不变，大小为0.1ΩB．乙的电阻随着电压的增大而减小C．若将甲、乙串联在9V的电源上，则乙的实际功率为2WD．若将甲、乙并联，当干路电流为0.9A时，甲的实际功率为3.6W2、如图，关于家庭电路，下列说法正确的是()A．甲图中，若保险丝熔断，则一定是短路引起的B．甲图中，灯泡与A开关的连接符合安全用电原则C．甲图中，两孔插座的连接不符合安全用电原则D．乙图中，电能表所在电路的总功率不能超过2200W3、在日常家庭用电中如果使用不当会给人们带来危害。下列说法中可给人们带来危害的是（）A．更换灯泡或维修电路时要先断开电源B．开关要接在零线上C．三孔插座接地线要保证良好接地D．家用电器的金属外壳接地4、下图是做电学实验时所用电路的一部分，根据图中两表的示数，一定可以测出灯泡（）A．正常发光时的电阻B．实际电功率C．消耗的电能D．产生的热量5、如图所示的电路，电源电压保持不变，R0为定值电阻，闭合开关S滑动变阻器R的滑片P从a端滑到b端的过程中，电流表和电压表示数变化的规律如图所示。下列说法正确的是（）A．电源电压为8VB．定值电阻R0的阻值为20ΩC．整个电路消耗的最大功率为0.5WD．滑片P在滑动的过程中，滑动变阻器的最大功率为0.9W6、两个额定电压均为的小灯泡的图象如图所示，如果将它们分别串联和并联在电路当中。在确保两小灯泡都安全的前提下保证至少一个灯泡正常工作，则串联和并联时两个小灯泡的总功率分别是（）A．B．C．D．7、家庭电路中的保险丝熔断了，以下原因中不可能的（）A．家庭电路中用电器的总功率过大B．电灯开关中的两根导线相碰C．保险丝的规格不合适，熔断电流太小D．插头中的两根导线相碰8、利用图像可以直观形象地描述物理量之间的关系，如图所示图像不能正确描述物理量关系的是（）A．定值电阻消耗的电功率与电流关系B．燃料完全燃烧放出的热量与燃料质量关系C．物体所受重力与质量关系D．一定质量的水吸收的热量与升高的温度关系9、如图甲所示，电源电压保持不变，R是定值电阻。闭合开关S后，滑片P从b端滑到a端的过程中，两电表示数变化关系如图乙所示，则下列说法正确的是（）A．电源电压为14VB．滑动变阻器的最大阻值为20WC．电路消耗的最小功率为2WD．滑片P在a端时，2min内R消耗的电能是240J10、如图所示的电路图中，电源电压不变，闭合开关将滑动变阻器的滑片向上移动时，正确的现象是（）A．灯泡变暗，电压表示数变大B．灯泡变亮，电压表示数不变C．电路消耗的总功率变小，电压表示数不变D．电路消耗的总功率变大，电压表示数变大第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示的电路中，L1、L2为两个阻值恒定的灯泡，甲、乙是连接实验室常用电流表或电压表的位置。在甲、乙位置分别接入量程不同的某种电表，只闭合开关S1，两灯均发光，两电表指针偏转角度相同。断开开关S1，在甲、乙位置分别接另一种电表，闭合开关S1和S2，两灯均发光，则此时两电表示数之比为，灯泡L1与L2的电功率之比为。2、图所示，A、B两端间电压U=6V，且保持不变，R1=10Ω，R2=20Ω．a、b两端接不同的电阻Rf时，R1的电功率不同，其最小值为W；a、b两端不接电阻时，c、d两端的电压称为空载电压，若要求c、d两端的电压不得低于空载电压的60%，Rf的阻值范围应为．3、如图是探究电流产生热量与电阻关系的电路，R1=5Ω，R2=10Ω，闭合开关后，电流表示数为1A．通过电阻R1的电流是A，通过电阻R2的电流在10s内产生的热量是J．4、某型号的电饭锅有高温加热和低温焖饭两档，其原理如图所示，电阻R1=44Ω，R2=2156Ω。电饭锅处于高温加热档工作10分钟，则产生的热量是J。5、如图甲和乙是研究“电热大小与哪些因素有关”的实验装置。通电后，若要比较电阻丝产生热量的多少，只需比较与之相连的U形管中。甲是探究电热与关系的实验装置。乙是探
