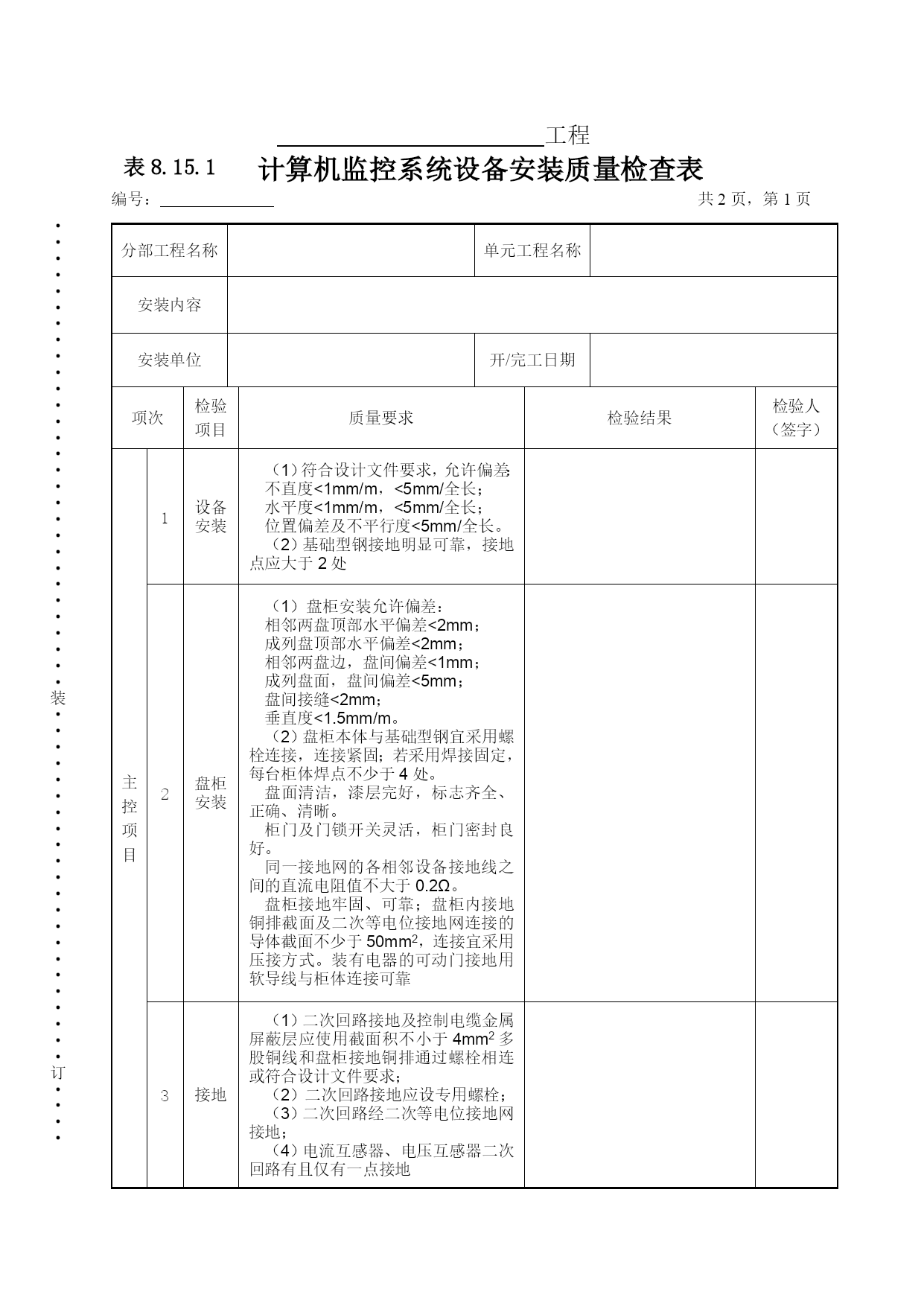

表8.15.1工程·····························装······················订······················线····························计算机监控系统设备安装质量检查表编号：，分部工程名称单元工程名称安装内容安装单位开/完工日期项次检验项目质量要求检验结果检验人（签字）主控项目1设备安装（1）符合设计文件要求，允许偏差：不直度<1mm/m，<5mm/全长；水平度<1mm/m，<5mm/全长；位置偏差及不平行度<5mm/全长。（2）基础型钢接地明显可靠，接地点应大于2处2盘柜安装（1）盘柜安装允许偏差：相邻两盘顶部水平偏差<2mm；成列盘顶部水平偏差<2mm；相邻两盘边，盘间偏差<1mm；成列盘面，盘间偏差<5mm；盘间接缝<2mm；垂直度<1.5mm/m。（2）盘柜本体与基础型钢宜采用螺栓连接，连接紧固；若采用焊接固定，每台柜体焊点不少于4处。盘面清洁，漆层完好，标志齐全、正确、清晰。柜门及门锁开关灵活，柜门密封良好。同一接地网的各相邻设备接地线之间的直流电阻值不大于0.2Ω。盘柜接地牢固、可靠；盘柜内接地铜排截面及二次等电位接地网连接的导体截面不少于50mm2，连接宜采用压接方式。装有电器的可动门接地用软导线与柜体连接可靠3接地（1）二次回路接地及控制电缆金属屏蔽层应使用截面积不小于4mm2多股铜线和盘柜接地铜排通过螺栓相连或符合设计文件要求；（2）二次回路接地应设专用螺栓；（3）二次回路经二次等电位接地网接地；（4）电流互感器、电压互感器二次回路有且仅有一点接地·····························装······················订······················线····························续表8.15.1，，项次检验项目质量要求检验结果检验人（签字）主控项目4监控系统时钟（1）监控系统时钟应采用全厂卫星对时系统时钟信号；（2）全厂卫星对时系统应符合设计文件要求一般项目1安装前产品外观检查（1）产品表面无明显的凹痕，划伤、裂痕、变形和污染等。表面涂镀层均匀，无起泡、龟裂、脱落和磨损；（2）金属部件无松动及其他机械损伤。内部元器件安装及内部连线正确牢固，无松动；（3）键盘开关按钮和其他控制部件操作灵活可靠，接线端子布置及内部布线合理美观、标志清晰2站控级设备的布置、摆放（1）布置在中控室和机房内的计算机控制台、计算机工作台、打印机、工作台及各种工作站、服务器、计算机及外围设备等，摆放整齐、美观、与周围环境和谐，并便于运行人员工作；（2）各种工作站、服务器、计算机及外围设备外观完好；键盘、鼠标、开关、按钮和各种控制部件的操作灵活可靠检查意见：主控项目共项，其中符合SL638-2013质量要求项；一般项目共项，其中符合SL638-2013质量要求项，与SL638-2013有微小出入项。安装单位评定人（签字）年月日监理工程师（签字）年月日
