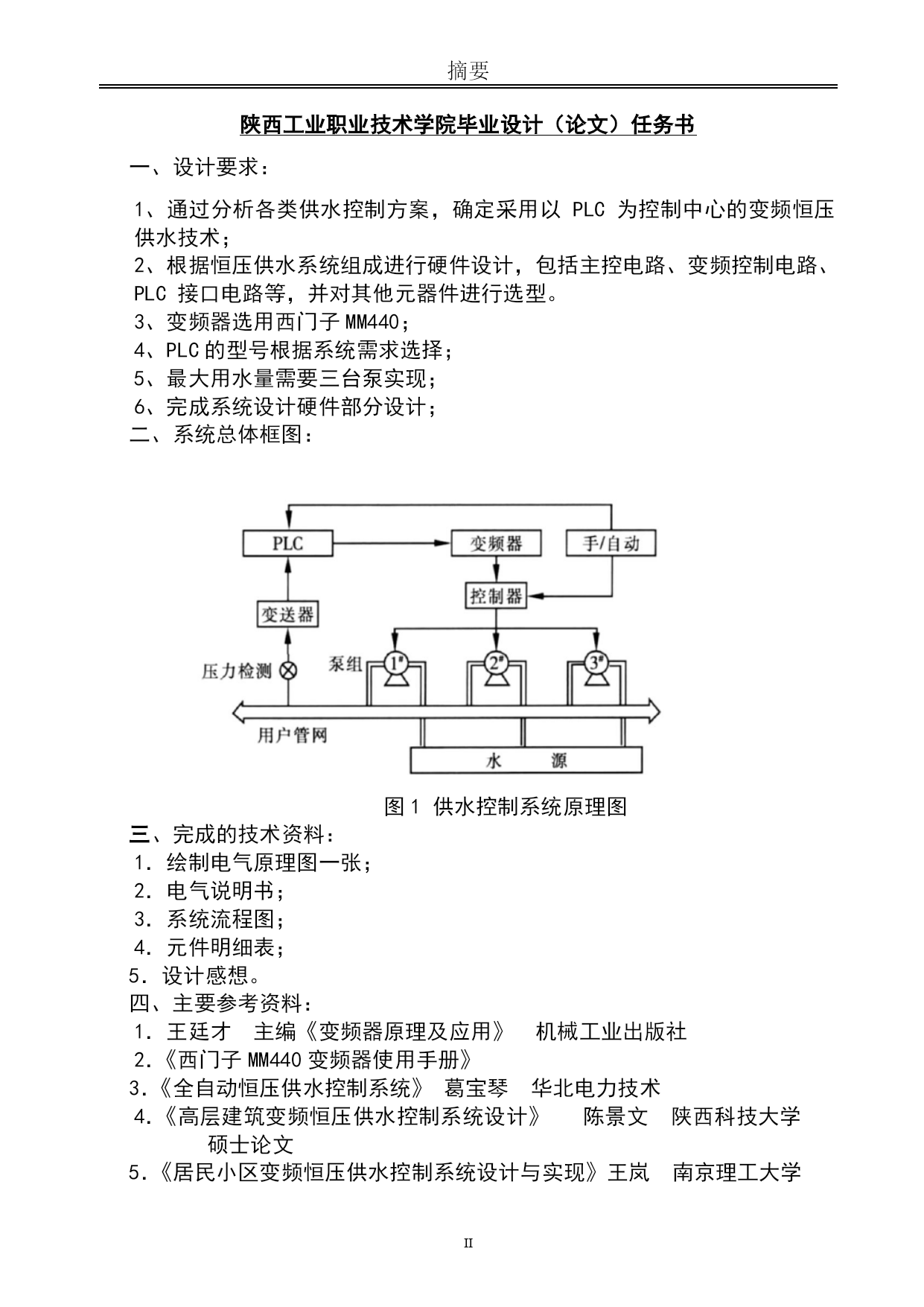

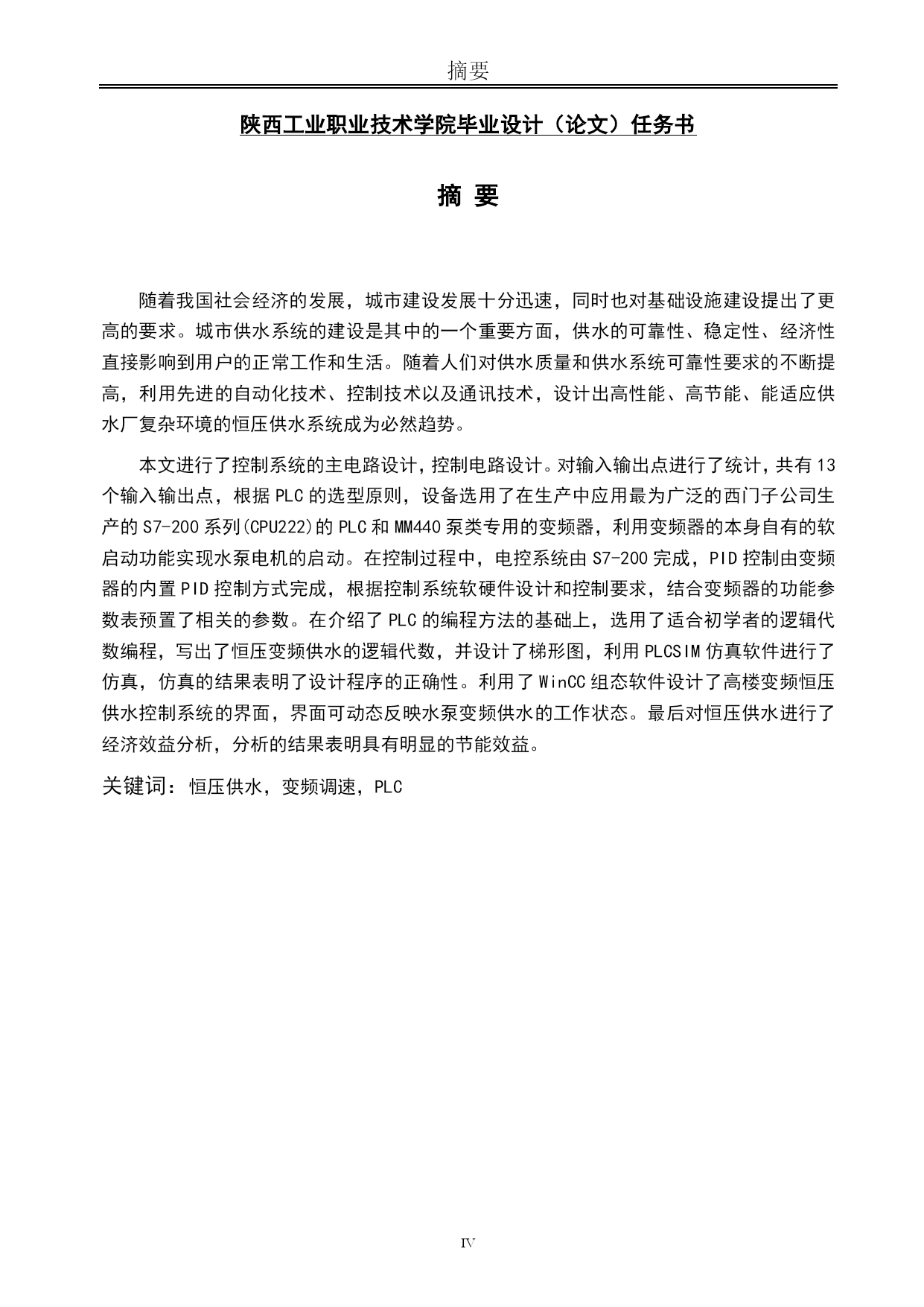

摘要PAGE\*MERGEFORMATVI摘要PAGE\*MERGEFORMATI附件一：毕业设计（论文）设计（论文）题目：高层建筑变频恒压供水系统设计陕西工业职业技术学院毕业设计（论文）任务书一、设计要求：1、通过分析各类供水控制方案，确定采用以PLC为控制中心的变频恒压供水技术；2、根据恒压供水系统组成进行硬件设计，包括主控电路、变频控制电路、PLC接口电路等，并对其他元器件进行选型。3、变频器选用西门子MM440；4、PLC的型号根据系统需求选择；5、最大用水量需要三台泵实现；6、完成系统设计硬件部分设计；二、系统总体框图：图1供水控制系统原理图三、完成的技术资料：1．绘制电气原理图一张；2．电气说明书；3．系统流程图；4．元件明细表；5．设计感想。四、主要参考资料：1．王廷才主编《变频器原理及应用》机械工业出版社2．《西门子MM440变频器使用手册》3．《全自动恒压供水控制系统》葛宝琴华北电力技术4．《高层建筑变频恒压供水控制系统设计》陈景文陕西科技大学硕士论文5．《居民小区变频恒压供水控制系统设计与实现》王岚南京理工大学陕西工业职业技术学院毕业设计（论文）任务书进程计划表序号起止日期计划完成内容实际完成情况检查签名123457月7至7月12日9月1至9月10日9月11至9月15日9月16至9月22日9月23至9月30日确定系统总体设计方案，熟悉各部分的作用系统各部分器件的功能、作用、参数计算及系统特性分析系统硬件设计、绘制电气原理图系统流程图编写说明书整理资料陕西工业职业技术学院毕业设计（论文）任务书摘要随着我国社会经济的发展，城市建设发展十分迅速，同时也对基础设施建设提出了更高的要求。城市供水系统的建设是其中的一个重要方面，供水的可靠性、稳定性、经济性直接影响到用户的正常工作和生活。随着人们对供水质量和供水系统可靠性要求的不断提高，利用先进的自动化技术、控制技术以及通讯技术，设计出高性能、高节能、能适应供水厂复杂环境的恒压供水系统成为必然趋势。本文进行了控制系统的主电路设计，控制电路设计。对输入输出点进行了统计，共有13个输入输出点，根据PLC的选型原则，设备选用了在生产中应用最为广泛的西门子公司生产的S7-200系列(CPU222)的PLC和MM440泵类专用的变频器，利用变频器的本身自有的软启动功能实现水泵电机的启动。在控制过程中，电控系统由S7-200完成，PID控制由变频器的内置PID控制方式完成，根据控制系统软硬件设计和控制要求，结合变频器的功能参数表预置了相关的参数。在介绍了PLC的编程方法的基础上，选用了适合初学者的逻辑代数编程，写出了恒压变频供水的逻辑代数，并设计了梯形图，利用PLCSIM仿真软件进行了仿真，仿真的结果表明了设计程序的正确性。利用了WinCC组态软件设计了高楼变频恒压供水控制系统的界面，界面可动态反映水泵变频供水的工作状态。最后对恒压供水进行了经济效益分析，分析的结果表明具有明显的节能效益。关键词：恒压供水，变频调速，PLCABSTRACTAsChina'ssocialandeconomicdevelopment,urbanconstructionanddevelopmentveryquickly,butalsotheconstructionofinfrastructurefacilitieshasputforwardhigherrequirements.Citywatersupplysystemconstructionisoneoftheimportantaspectsofthewatersupplyreliabilityandstability,theeconomyofadirectimpactontheuser'snormalworkandlife.Aspeopleonthewaterqualityandwatersupplysystemsinthecontinuousimprovementofreliabilityrequirements,theuseofadvancedautomationtechnology,controltechnologyandcommunicationtechnology,designahigh-performance,high-energy,watersupplyplantstoadapttothecomplexenvironmentofconstantpressurewatersupplySystemsbecomeani
