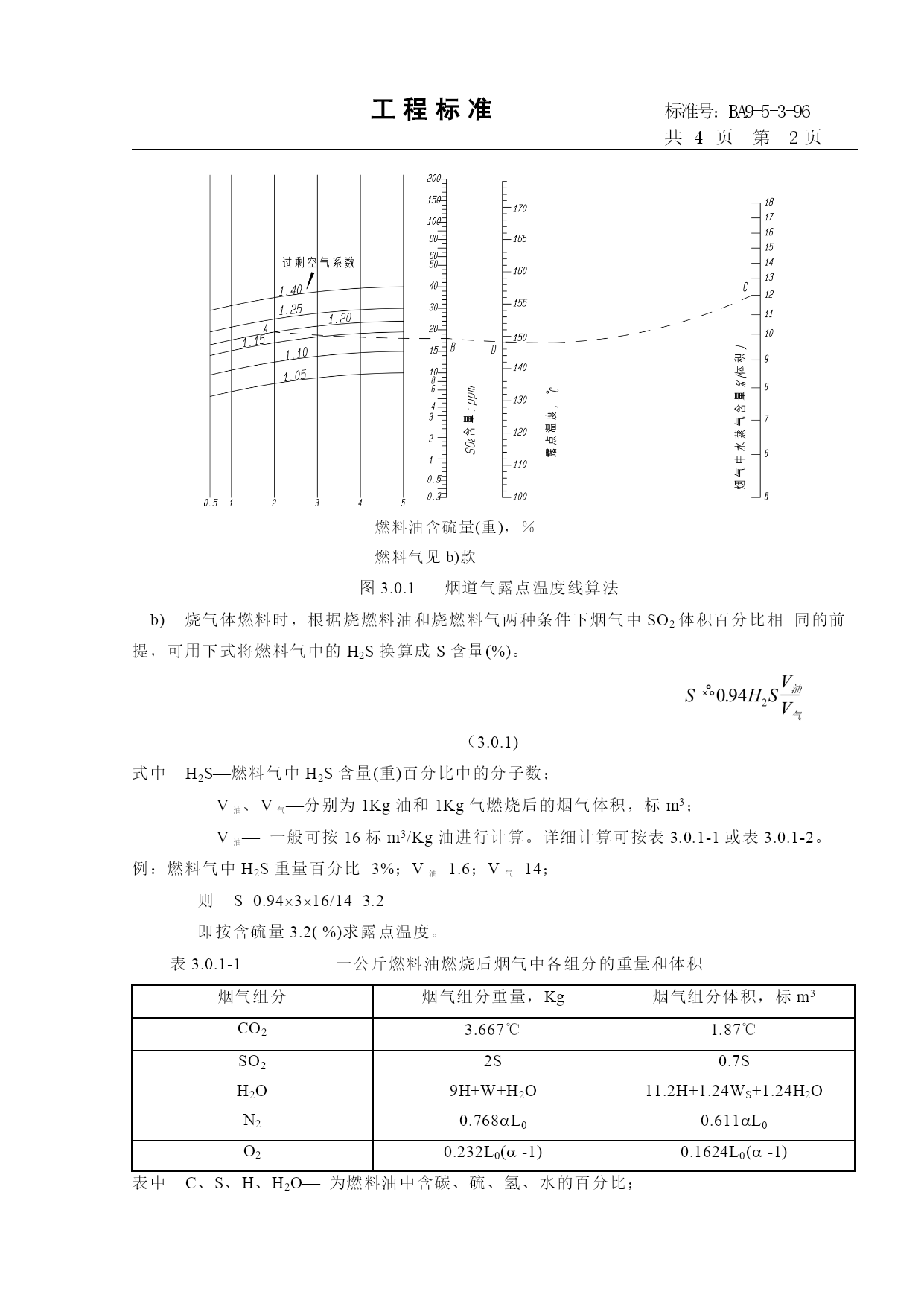

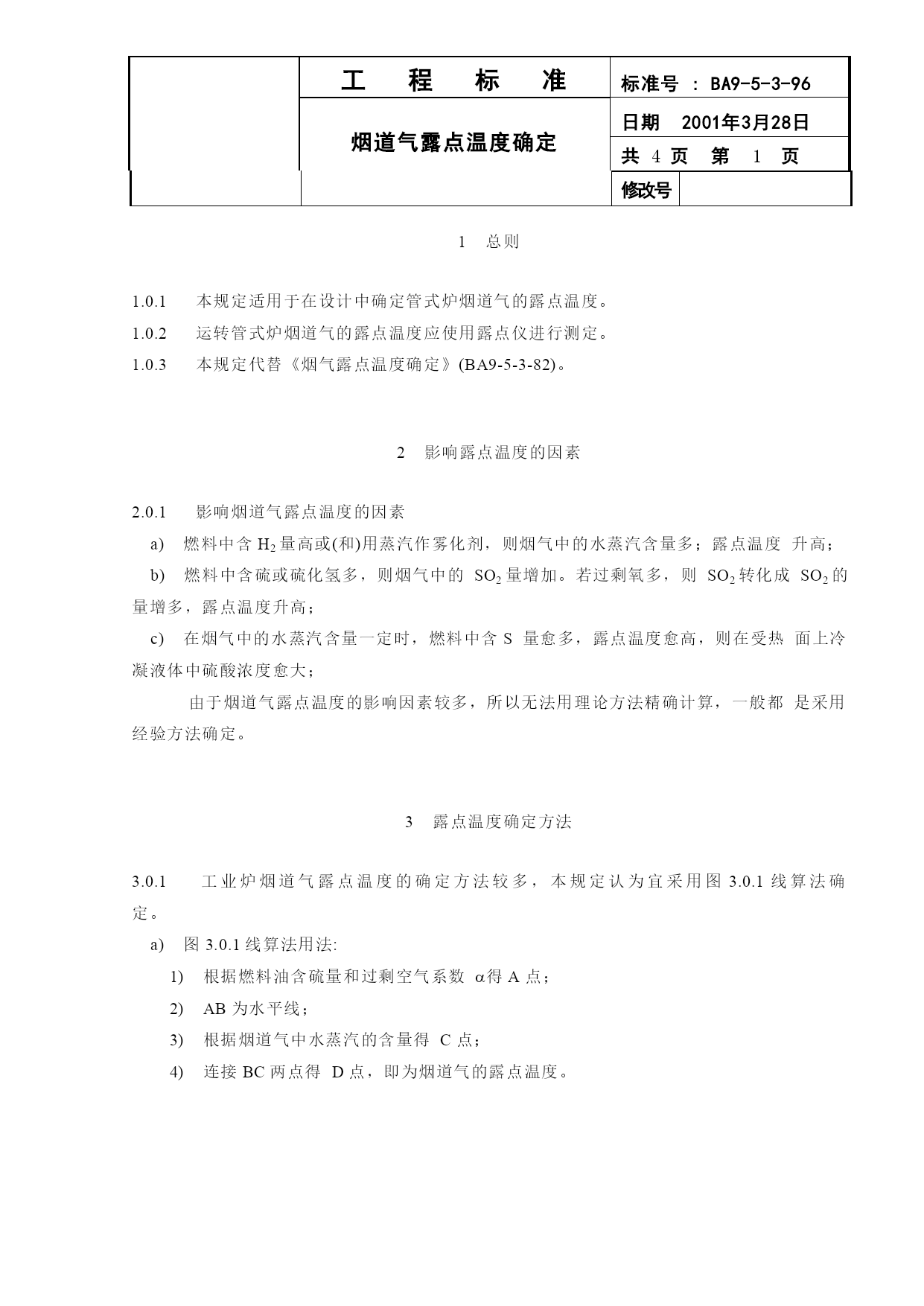

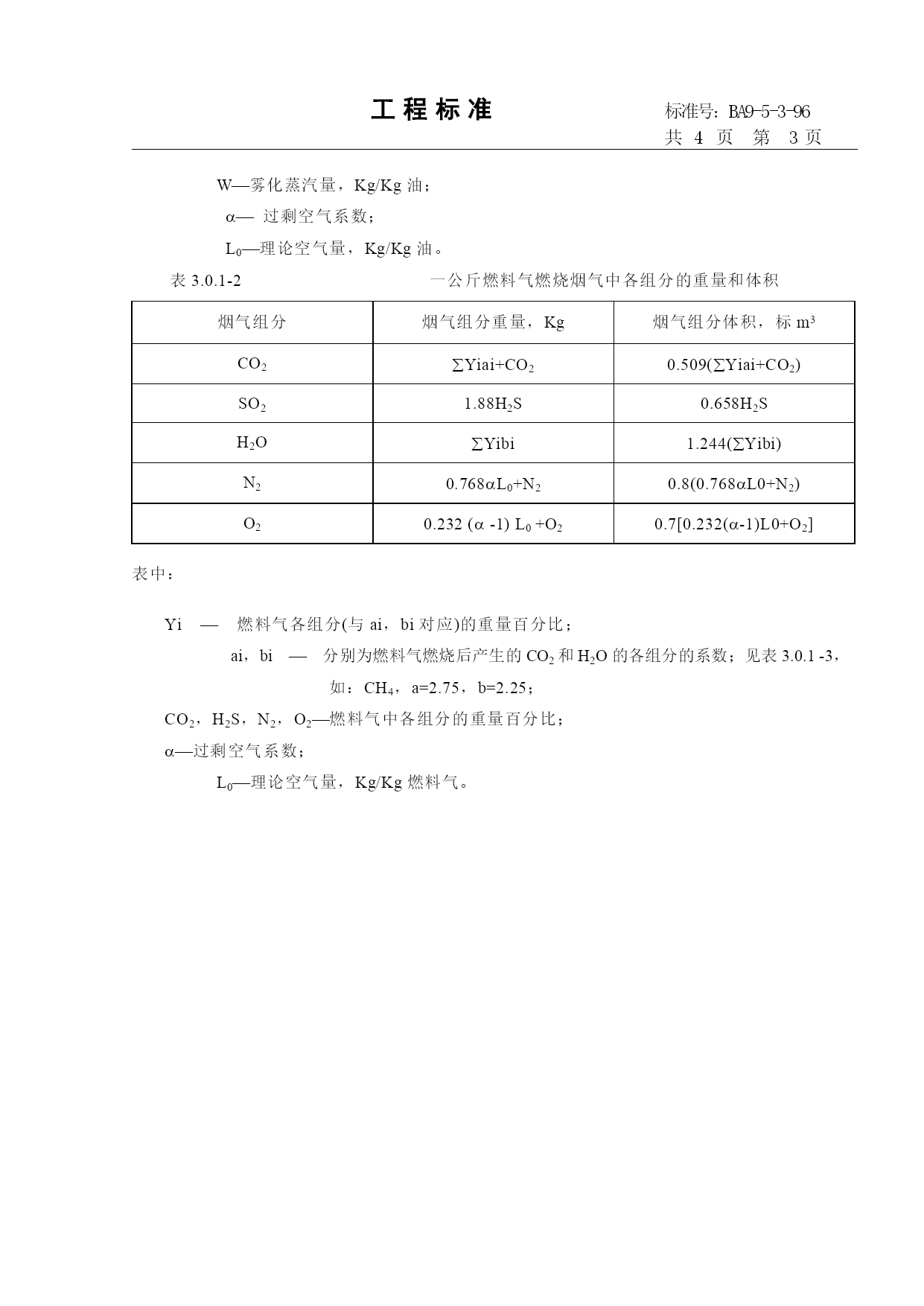

工程标准标准号：BA9-5-3-96共NUMPAGES4页第页工程标准烟道气露点温度确定标准号:BA9-5-3-96日期2001年3月28日共NUMPAGES4页第页修改号1总则1.0.1本规定适用于在设计中确定管式炉烟道气的露点温度。1.0.2运转管式炉烟道气的露点温度应使用露点仪进行测定。1.0.3本规定代替《烟气露点温度确定》(BA9-5-3-82)。2影响露点温度的因素2.0.1影响烟道气露点温度的因素a)燃料中含H2量高或(和)用蒸汽作雾化剂，则烟气中的水蒸汽含量多；露点温度升高；b)燃料中含硫或硫化氢多，则烟气中的SO2量增加。若过剩氧多，则SO2转化成SO2的量增多，露点温度升高；c)在烟气中的水蒸汽含量一定时，燃料中含S量愈多，露点温度愈高，则在受热面上冷凝液体中硫酸浓度愈大；由于烟道气露点温度的影响因素较多，所以无法用理论方法精确计算，一般都是采用经验方法确定。3露点温度确定方法3.0.1工业炉烟道气露点温度的确定方法较多，本规定认为宜采用图3.0.1线算法确定。a)图3.0.1线算法用法:1)根据燃料油含硫量和过剩空气系数得A点；2)AB为水平线；3)根据烟道气中水蒸汽的含量得C点；4)连接BC两点得D点，即为烟道气的露点温度。燃料油含硫量(重)，％燃料气见b)款图3.0.1烟道气露点温度线算法b)烧气体燃料时，根据烧燃料油和烧燃料气两种条件下烟气中SO2体积百分比相同的前提，可用下式将燃料气中的H2S换算成S含量(%)。（3.0.1)式中H2S燃料气中H2S含量(重)百分比中的分子数；V油、V气分别为1Kg油和1Kg气燃烧后的烟气体积，标m3；V油一般可按16标m3/Kg油进行计算。详细计算可按表3.0.1-1或表3.0.1-2。例：燃料气中H2S重量百分比=3%；V油=1.6；V气=14；则S=0.94316/14=3.2即按含硫量3.2(%)求露点温度。表3.0.1-1一公斤燃料油燃烧后烟气中各组分的重量和体积烟气组分烟气组分重量，Kg烟气组分体积，标m3CO23.667℃1.87℃SO22S0.7SH2O9H+W+H2O11.2H+1.24WS+1.24H2ON20.768L00.611L0O20.232L0(-1)0.1624L0(-1)表中C、S、H、H2O为燃料油中含碳、硫、氢、水的百分比；W雾化蒸汽量，Kg/Kg油；过剩空气系数；L0理论空气量，Kg/Kg油。表3.0.1-2一公斤燃料气燃烧烟气中各组分的重量和体积烟气组分烟气组分重量，Kg烟气组分体积，标m3CO2Yiai+CO20.509(Yiai+CO2)SO21.88H2S0.658H2SH2OYibi1.244(Yibi)N20.768L0+N20.8(0.768L0+N2)O20.232(-1)L0+O20.7[0.232(-1)L0+O2]表中：Yi燃料气各组分(与ai，bi对应)的重量百分比；ai，bi分别为燃料气燃烧后产生的CO2和H2O的各组分的系数；见表3.0.1-3，如：CH4，a=2.75，b=2.25；CO2，H2S，N2，O2燃料气中各组分的重量百分比；过剩空气系数；L0理论空气量，Kg/Kg燃料气。表3.0.1-3燃料气计算系数表名称分子式ab一氧化碳CO1.570硫化氢H2S00.53氢H209.0甲烷CH42.752.25乙烷C2H62.931.8乙烯C3H43.141.29乙炔C2H23.380.69丙烷C3H83.01.64丙烯C3H63.141.29丁烷C4H103.031.55丁烯C4H63.141.29戊烷C5H123.061.5戊烯C5H103.141.29
