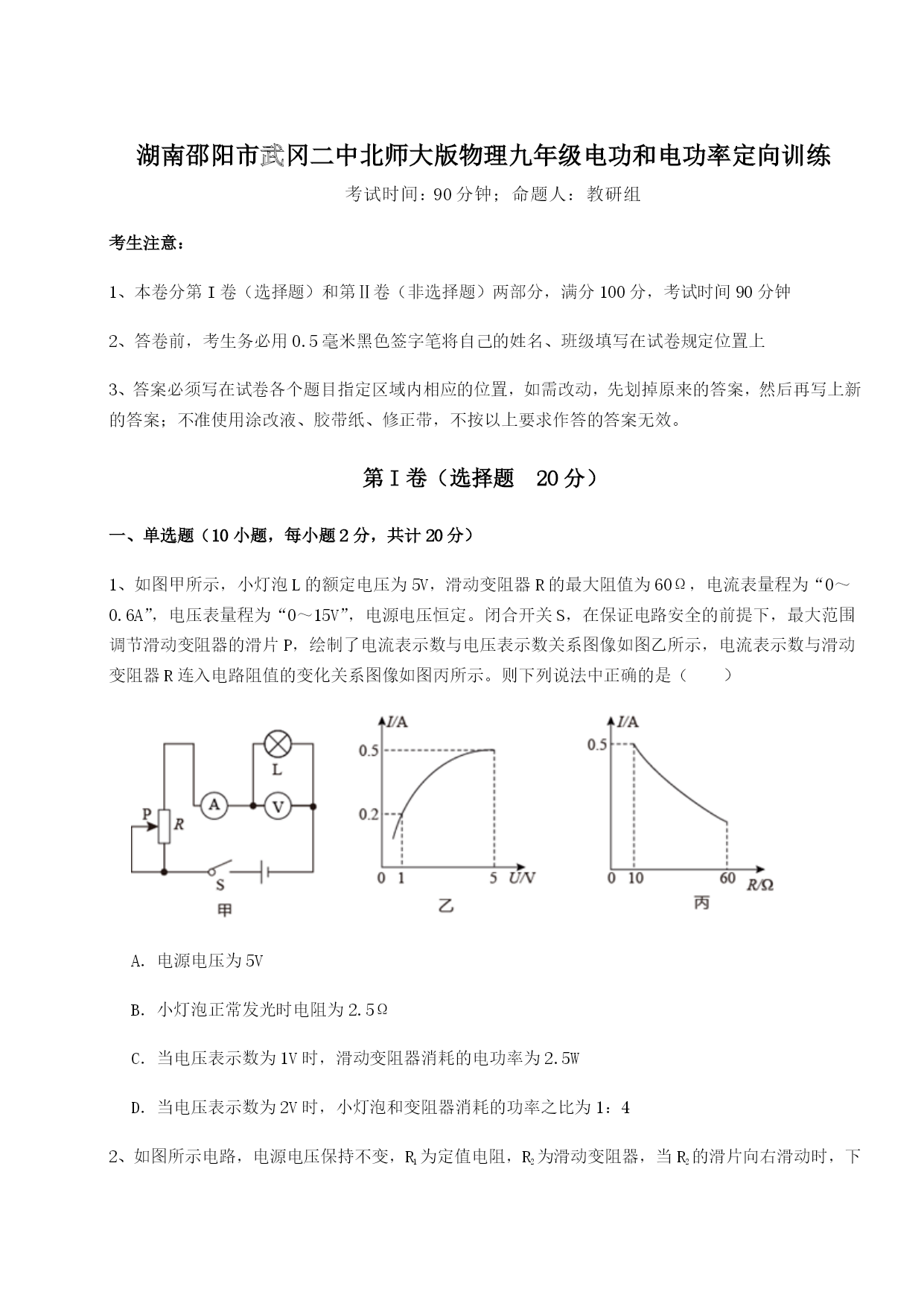

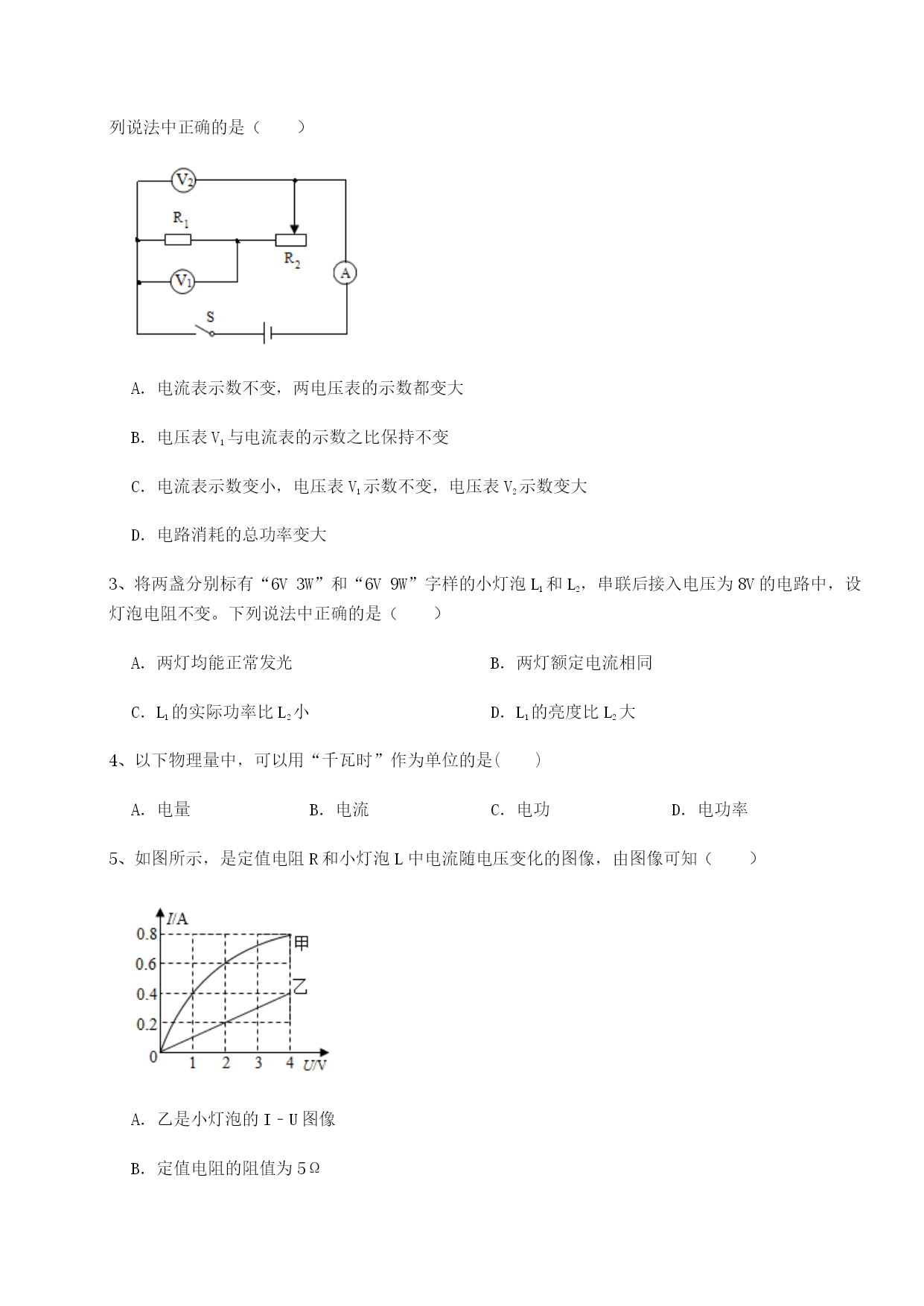

湖南邵阳市武冈二中北师大版物理九年级电功和电功率定向训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图甲所示，小灯泡L的额定电压为5V，滑动变阻器R的最大阻值为60Ω，电流表量程为“0～0.6A”，电压表量程为“0～15V”，电源电压恒定。闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，绘制了电流表示数与电压表示数关系图像如图乙所示，电流表示数与滑动变阻器R连入电路阻值的变化关系图像如图丙所示。则下列说法中正确的是（）A．电源电压为5VB．小灯泡正常发光时电阻为2.5ΩC．当电压表示数为1V时，滑动变阻器消耗的电功率为2.5WD．当电压表示数为2V时，小灯泡和变阻器消耗的功率之比为1：42、如图所示电路，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，当R2的滑片向右滑动时，下列说法中正确的是（）A．电流表示数不变，两电压表的示数都变大B．电压表V1与电流表的示数之比保持不变C．电流表示数变小，电压表V1示数不变，电压表V2示数变大D．电路消耗的总功率变大3、将两盏分别标有“6V3W”和“6V9W”字样的小灯泡L1和L2，串联后接入电压为8V的电路中，设灯泡电阻不变。下列说法中正确的是（）A．两灯均能正常发光B．两灯额定电流相同C．L1的实际功率比L2小D．L1的亮度比L2大4、以下物理量中，可以用“千瓦时”作为单位的是()A．电量B．电流C．电功D．电功率5、如图所示，是定值电阻R和小灯泡L中电流随电压变化的图像，由图像可知（）A．乙是小灯泡的I﹣U图像B．定值电阻的阻值为5ΩC．定值电阻R和小灯泡L并联接在4V的电源上，甲乙消耗的电功率之比为1∶2D．定值电阻R和小灯泡L串联接在5V的电源上，电路的总功率为2W6、下列操作符合安全用电的是（）A．勤俭节约，电线只要能导电，即使破损了也应该继续使用B．为防止空气开关自动断开，应滴入少量胶水使其粘合C．在高压线下雨中漫步，感受科技与自然的美妙融合D．发现有人触电时，不应立即用手将其拉开，而是应先切断电源7、有两只标有“220V100W”的灯泡，灯丝的电阻是变化的，将它们串联起来接到家庭电路中，消耗的总功率（）A．大于50WB．等于50WC．小于50WD．等于100W8、如图所示是额定电压为3V的小灯泡的I-U变化关系图像．根据图像，下列关于小灯泡的一些物理量分析正确的是()A．此过程中电流与电压成正比B．此过程中小灯泡电阻保持不变C．额定电流是0．3AD．额定功率是1．5W9、关于家庭安全用电，下列说法正确的是（）A．使用测电笔时若氖管发光，说明接触处与零线是连通的B．空气开关“跳闸”，可能是电路超负荷运行C．电能表用来计量家中所用用电器的总功率D．低于220V的电压对人体都是安全的10、如图所示，在闭合电路中，只有滑动变阻器甲和乙串联，将阻值调到相等的地方，此时甲和乙的电功率均为P。先将乙的滑片向右移甲不动，其电功率分别为Р甲和P乙，再将甲的滑片向右移，乙不动，其电功率分别为P′甲和P′乙，下列说法正确的是（）A．Р甲＞PB．P乙＜Р甲C．P′甲＜P甲D．P′乙＜P乙第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、题图是某野外探险小队利用电池和口香糖锡纸取火的情景、取口香糖锡纸，剪成图甲所示中间窄两端宽的形状，将锡纸条带锡的一面分别接在电池的正、负极两端，如图乙所示，锡纸条中间很快着火，此现象说明锡纸条(选填“中间”或“两端")位置电阻较大，在通电时间和相同时，该处产生的热量较。2、如图所示电路，电源电压为6V，定值电阻R1=24Ω，滑动变阻器规格是“50Ω1A”，电流表和的量程均为0～0.6A。闭合开关S，为了不损坏电路元件，允许通过滑动变阻器的最大电流是A，干路中允许通过的最大电流是A，此电路工作1min，电阻会产生J的热量。3、如图所示是研究电流产生热量多少与哪些因素有关的实验装置，在通电加热的过程中，电流通过R1产生的热量Q1和通过R2产生热量Q2之比Q1:Q2=。4、某玩具车电动机M的转子线圈电阻R0=1Ω，一同学把该电动机M接入如图所示的电路中，闭合开关，调节滑动变阻器R，使电动机M正常
