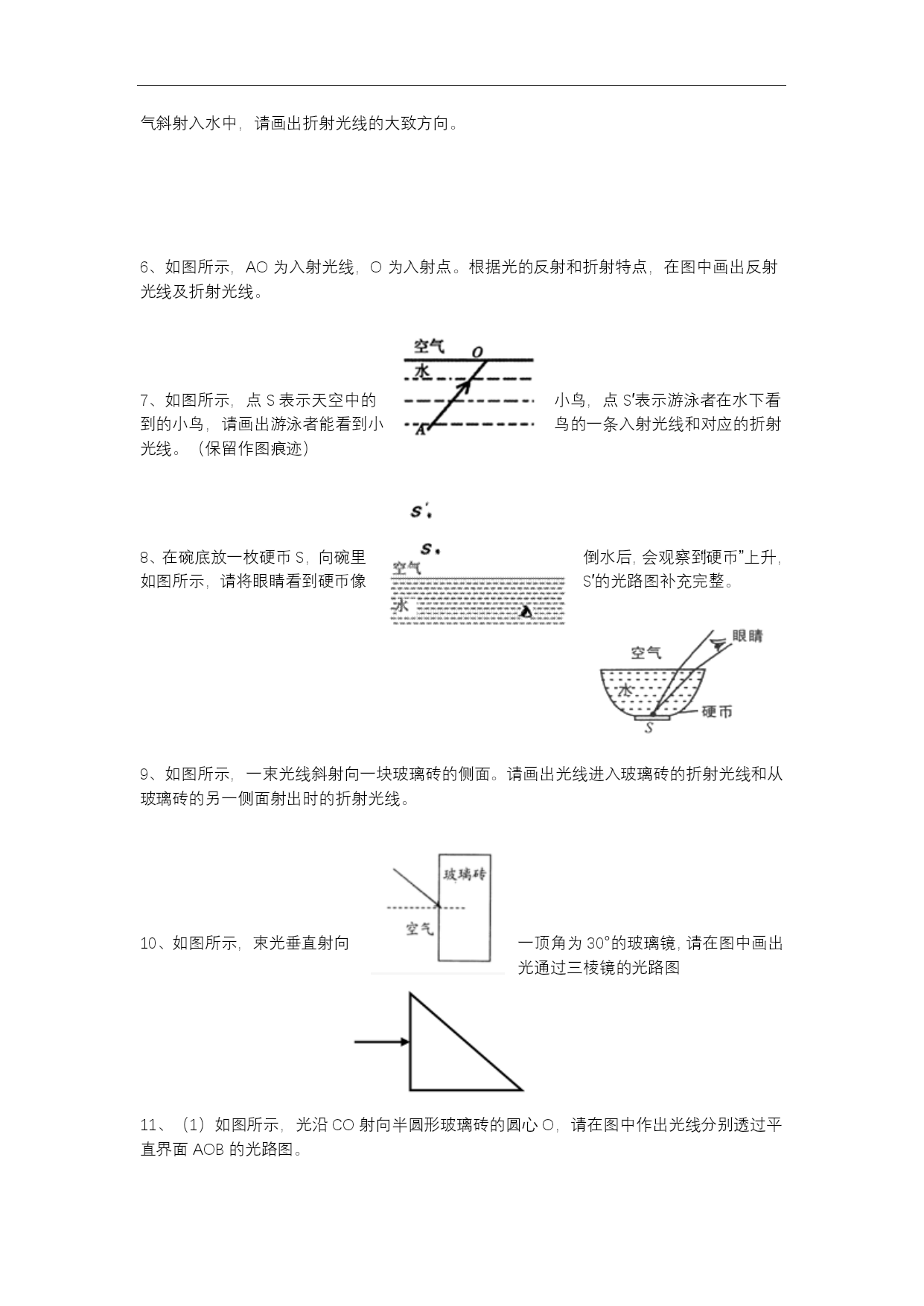

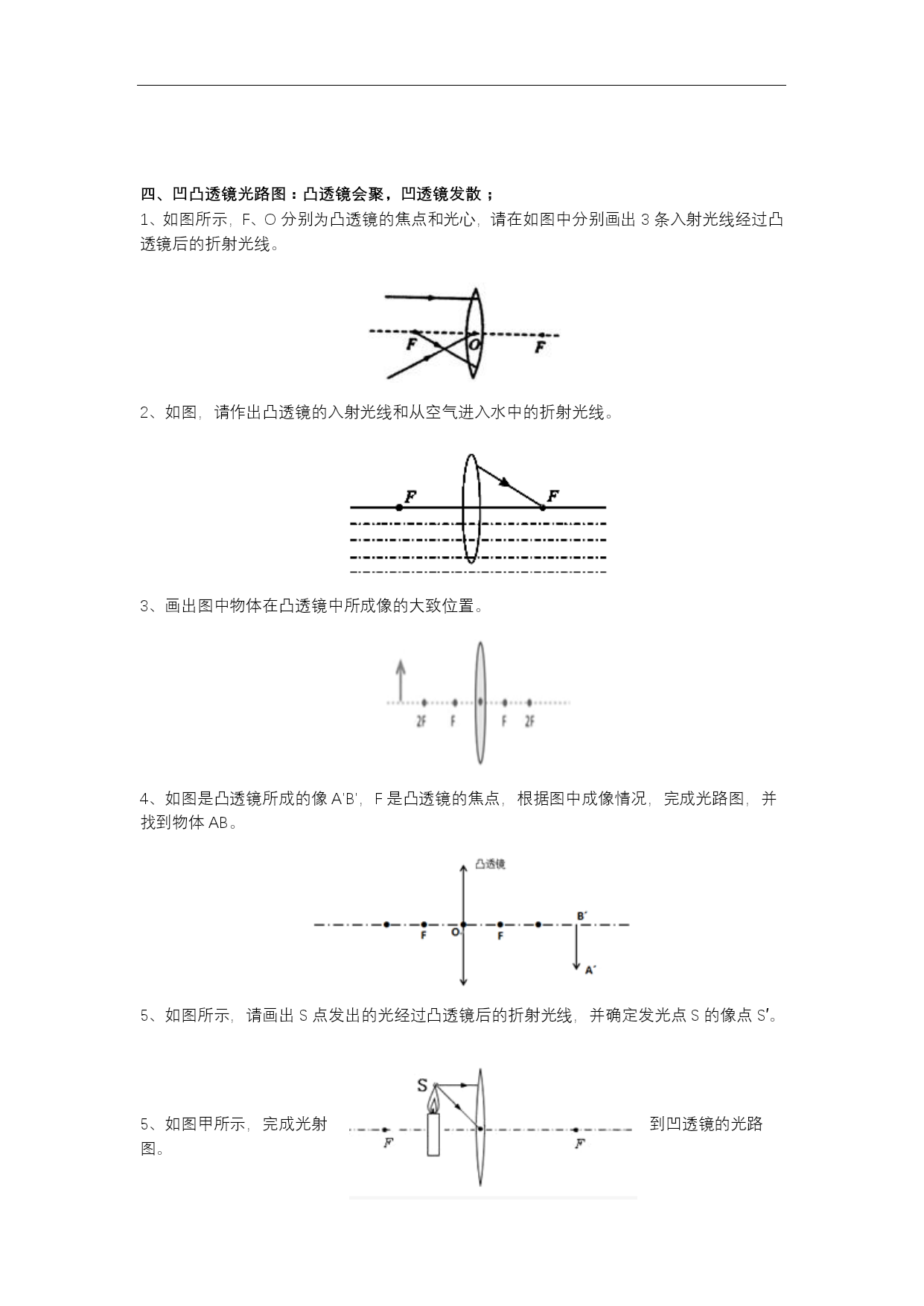

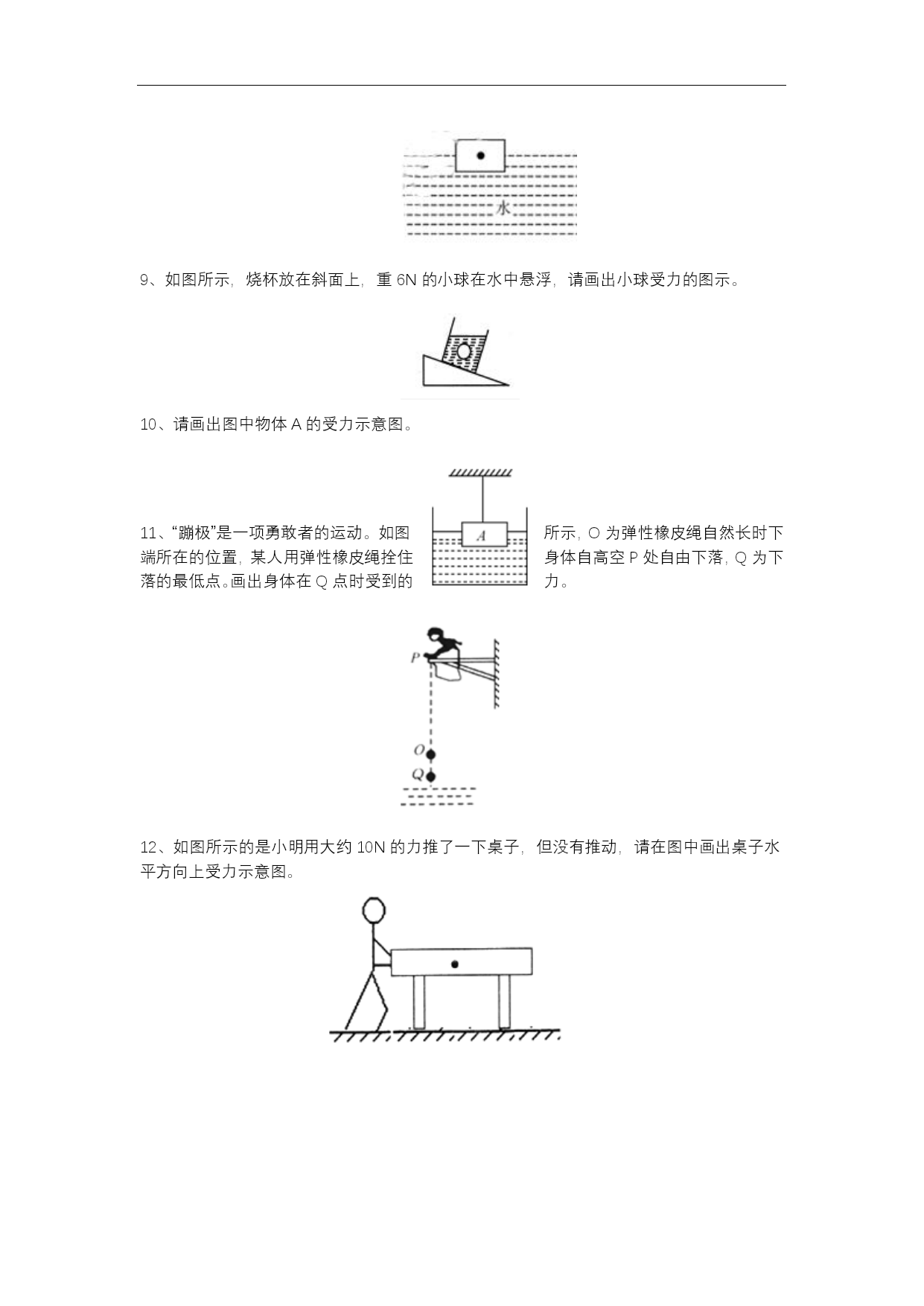

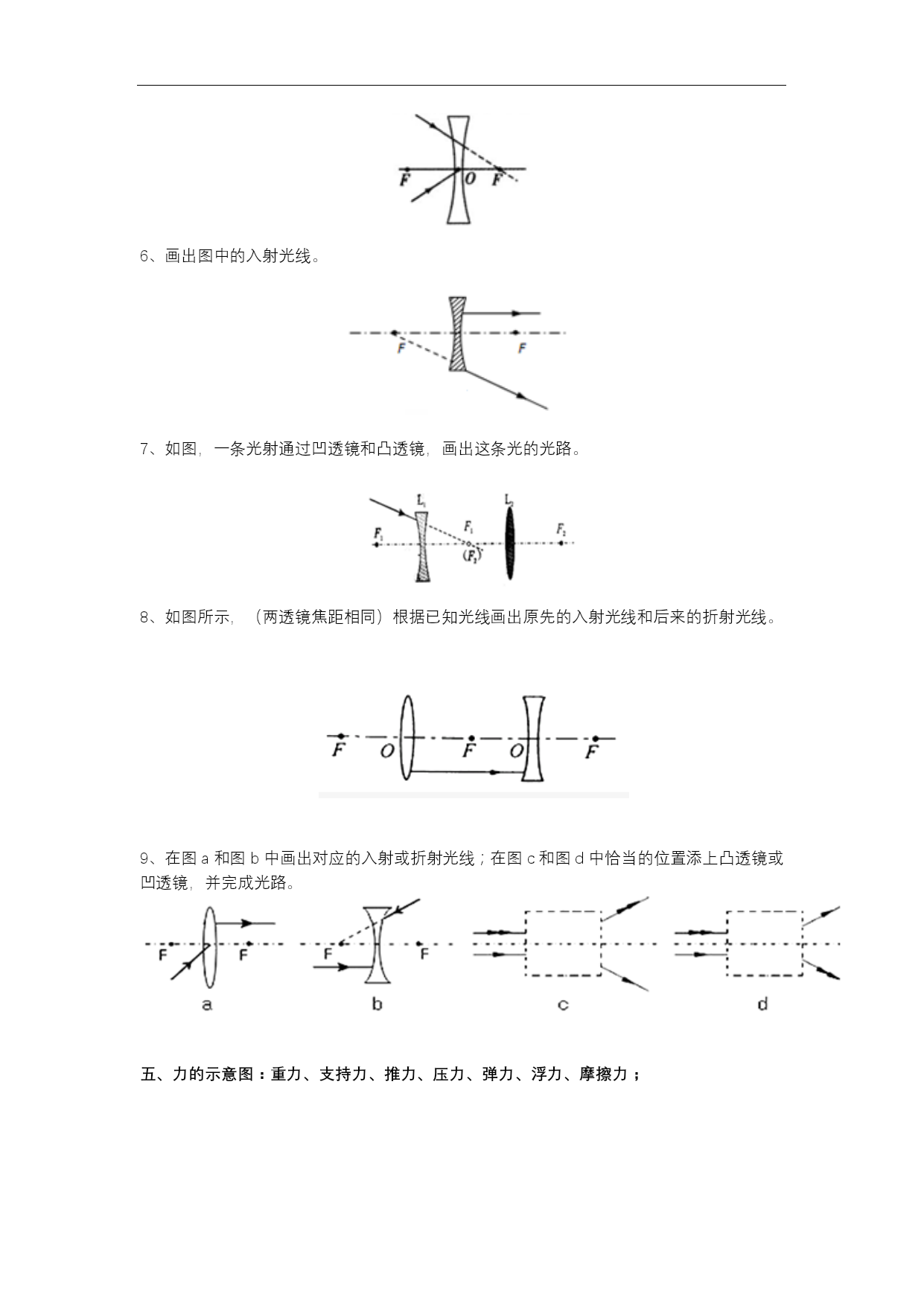

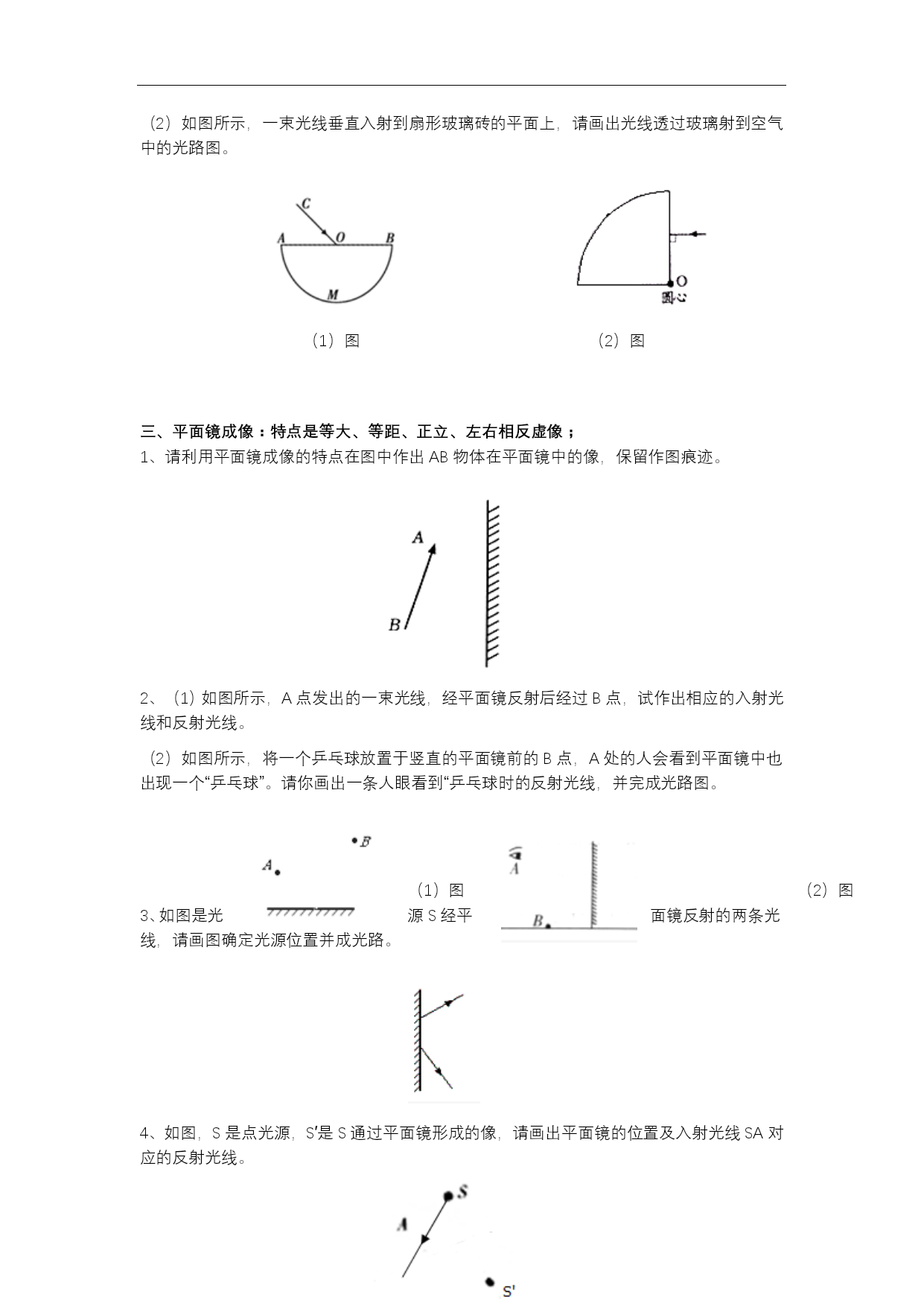

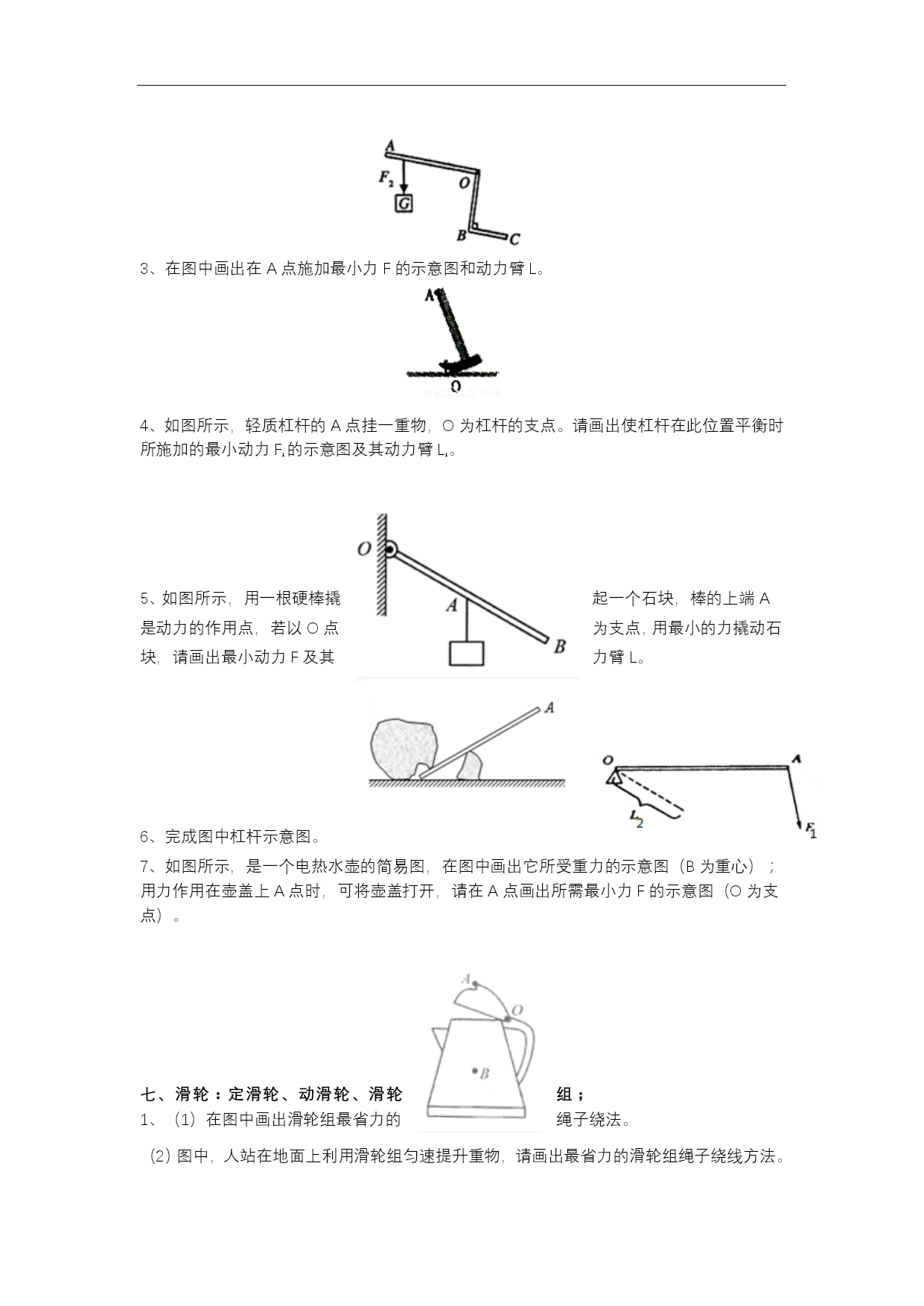

初中物理作图题汇总序号作图题考点你掌握了吗？1光的直线传播：影子的形成、小孔成像、坐井观天；2光的反射和折射：光的反射和折射定律，光路是可逆的；3平面镜成像：特点是等大、等距、正立、左右相反虚像；4凹凸透镜光路图：凸透镜会聚，凹透镜发散；5力的示意图：重力、支持力、推力、压力、弹力、浮力、摩擦力；6杠杆：杠杆平衡条件、力、力臂；7滑轮：定滑轮、动滑轮、滑轮组；8电路图：串并联电路图连接、实物图的连接；9生活用电：火线、零线、地线连接；10电与磁：电流的磁效应、安培定则；相关练习：光的直线传播：影子的形成、小孔成像、坐井观天；1、HYPERLINK"http://www.jyeoo.com/physics/report/detail/86afdbcc-1f98-4b25-8ff3-52cc703fffe4"\t"http://www.jyeoo.com/physics/ques/_blank"如图所示。晚上，在路灯的照耀下，地面上留下了小芳的影子。并标示出地面上人影的范围（要保留作图的依据）。2、HYPERLINK"http://www.jyeoo.com/physics/report/detail/5f5a22fd-12a7-47f3-a717-e91d1620aef0"\t"http://www.jyeoo.com/physics/ques/_blank"按要求完成下列作图。如图所示，请作出物体AB通过小孔在屏上所成的像A'B'（保留作图痕迹）。3、HYPERLINK"http://www.jyeoo.com/physics/report/detail/f9538d4f-fac2-428a-90cc-7615df7125e7"\t"http://www.jyeoo.com/physics/ques/_blank"“坐井观天，所见甚小”，请在图中用光路图作出井底之蛙“观天”的最大范围（用斜线标出）．光的反射和折射：光的反射和折射定律，光路是可逆的；1、HYPERLINK"http://www.jyeoo.com/physics/report/detail/2f1e435b-e4fe-471a-9f59-34477d0a067a"\t"http://www.jyeoo.com/physics/ques/_blank"如图所示，一束光线斜射向一平面镜，请画出其反射光线并在图上标出反射角的大小。2、HYPERLINK"http://www.jyeoo.com/physics/report/detail/04ad07ba-a642-4811-bb5d-60910970df5b"\t"http://www.jyeoo.com/physics/ques/_blank"在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角及其度数。3、HYPERLINK"http://www.jyeoo.com/physics/report/detail/36d1163d-a5c7-4502-8923-e07900cdbd06"\t"http://www.jyeoo.com/physics/ques/_blank"在图中，根据入射光线AO，画出反射光线OB。（1）HYPERLINK"http://www.jyeoo.com/physics/report/detail/4adf5ee0-a837-4324-8bb1-2d86e6e63d11"\t"http://www.jyeoo.com/physics/ques/_blank"如图所示，入射光线AO照射到镜面上发生反射，OB为反射光线。请根据光的反射定律，确定平面镜的位置。（2）HYPERLINK"http://www.jyeoo.com/physics/report/detail/b5cd353e-03d5-4542-b8aa-c3b445105a33"\t"http://www.jyeoo.com/physics/ques/_blank"如图所示，小明用平面镜将一束太阳光反射后竖直射向井底，请在图上作出平面镜的位置。图（2）图5、HYPERLINK"http://www.jyeoo.com/physics/report/detail/30f55127-a7c1-4101-b447-48cae24788a7"\t"http://www.jyeoo.com/physics/ques/_blank"根据题目要求，完成下列作图如图所示，一束光沿AO从空气斜射入水中，请画出折射光线的大致方向。6、HYPERLINK"http://www.jyeoo.com/physics/
