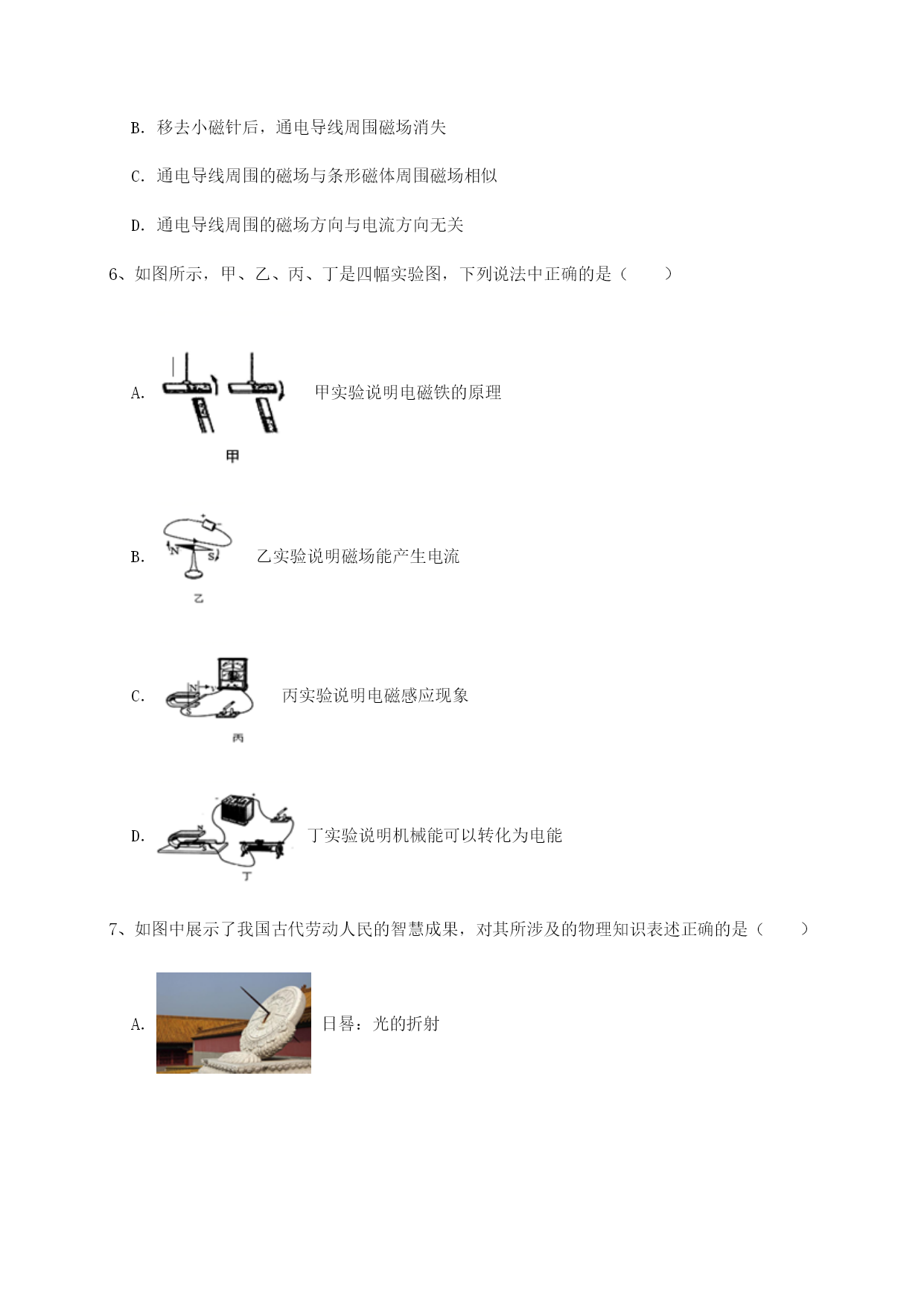

重庆市江津田家炳中学北师大版物理九年级电磁现象同步测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，是条形磁体的磁场分布图，下列说法正确的是()A．该条形磁体的左端为N极，右端为S极B．a处的磁场强弱与b处的磁场强弱相同C．置于a点的小磁针，静止时南极指向左侧D．磁感应线是为了研究方便引入的假想曲线2、如图所示，小磁针静止在通电螺线管上方，则通电螺线管()A．左侧为N极，a端为正极B．左侧为S极，a端为正极C．左侧为N极，b端为正极D．左侧为S极，b端为正极3、如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线中就会产生电流，从而能给鞋垫上的电池充电。下图中与充电鞋垫的工作原理相同的是（）A．B．C．D．4、要使感应电流的方向相反，可采用的措施有（）A．把磁场方向和切割磁感线的导体的运动方向都反过来B．保持导体切割磁感线运动的方向不变，把磁场方向反过来C．将磁场方向和切割磁感线的导体的运动方向都不改变D．增加切割磁感线的导线的长度5、如图所示是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是（）A．小磁针发生偏转说明通电导线周围存在磁场B．移去小磁针后，通电导线周围磁场消失C．通电导线周围的磁场与条形磁体周围磁场相似D．通电导线周围的磁场方向与电流方向无关6、如图所示，甲、乙、丙、丁是四幅实验图，下列说法中正确的是（）A．甲实验说明电磁铁的原理B．乙实验说明磁场能产生电流C．丙实验说明电磁感应现象D．丁实验说明机械能可以转化为电能7、如图中展示了我国古代劳动人民的智慧成果，对其所涉及的物理知识表述正确的是（）A．日晷：光的折射B．司南：摩擦起电C．紫砂壶：连通器D．水车：内能的利用8、下列作图，错误的是（）A．平面镜成像B．凸透镜对光线的作用C．静止在水平面上物体的受力D．磁体的磁场9、小华学习了电与磁后，对所学的知识进行了回忆和总结，下面是她对有关电与磁的分析，其中错误的是（）A．图a装置的原理可用于制作电动机B．图b表明磁体间的引力使列车悬浮起来C．图c是研究电磁感应现象的实验装置D．图d可用来演示通电导体周围存在磁场10、如图所示的磁悬浮地球仪，在地球仪底端有一个磁铁，在底座内部有一个金属线圈，线圈通电后，地球仪可悬浮在空中。下列说法正确的是（）A．地球仪周围存在磁场，同时也存在磁感线B．地球仪周围的磁场分布是均匀的C．地球仪周围各点的磁场方向都相同D．地球仪是利用同名磁极相互排斥的原理悬浮的第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，斜面顶端固定着一个电磁铁，闭合开关时，其右端为极；在其右端放置一个铁质小车，发现电磁铁的吸引力不足以吸住小车，为了能吸住小车，可将滑动变阻器的滑片向（选填“a”或“b”）端移动．2、如图所示是小明设计的手摇电筒，其内部除灯泡，导线外只有固定的线圈和可来回运动的条形磁铁，当他沿图中箭头方向来回摇动手电筒时，灯泡发光，手摇电筒应用的是原理。3、科学家的每次重大发现，都有力地推动了人类文明的进程，丹麦物理学家首先发现了电流周围存在，如图所示，支持此结论的现象是。如果移走小磁针，该结论（填“成立”或“不成立”）。4、图甲表示了汽油机的冲程；将螺线管接入电路闭合开关S后，小磁针N极指向如图乙所示，则a点应该连接电源的（选填“正极”或“负极”）；如图丙所示，将灯泡正确连接到家庭电路中，则连接火线的应该是（选填“A”或“B”）点。5、如图所示的悬浮地球仪，球体和底座都是由磁性材料制成的。它利用了同名磁铁相互（选填“吸引”或“排斥”）的原理；指南针能够指示南北方向，是因为地球周围存在。6、小英看到某小区车库积水造成大量财产损失的新闻后，设计了如图所示的车库积水自动报警器，图中A、B位置可以安装电铃或LED灯，车库没有积水时，LED灯亮；车库有积水时，左侧控制电路接通，电磁铁通电，具有性，把衔铁吸下，电铃发出声音。电铃应该安装在图中的位置。7、如图所示是小明设计的温度自动报警器，他在水银温度计里封入了一段金属丝。观察并分析可知，电磁铁的A端是极，当温度达到℃时，它会自动报警。为了让电磁铁的磁性增强一些可以进行的实验
