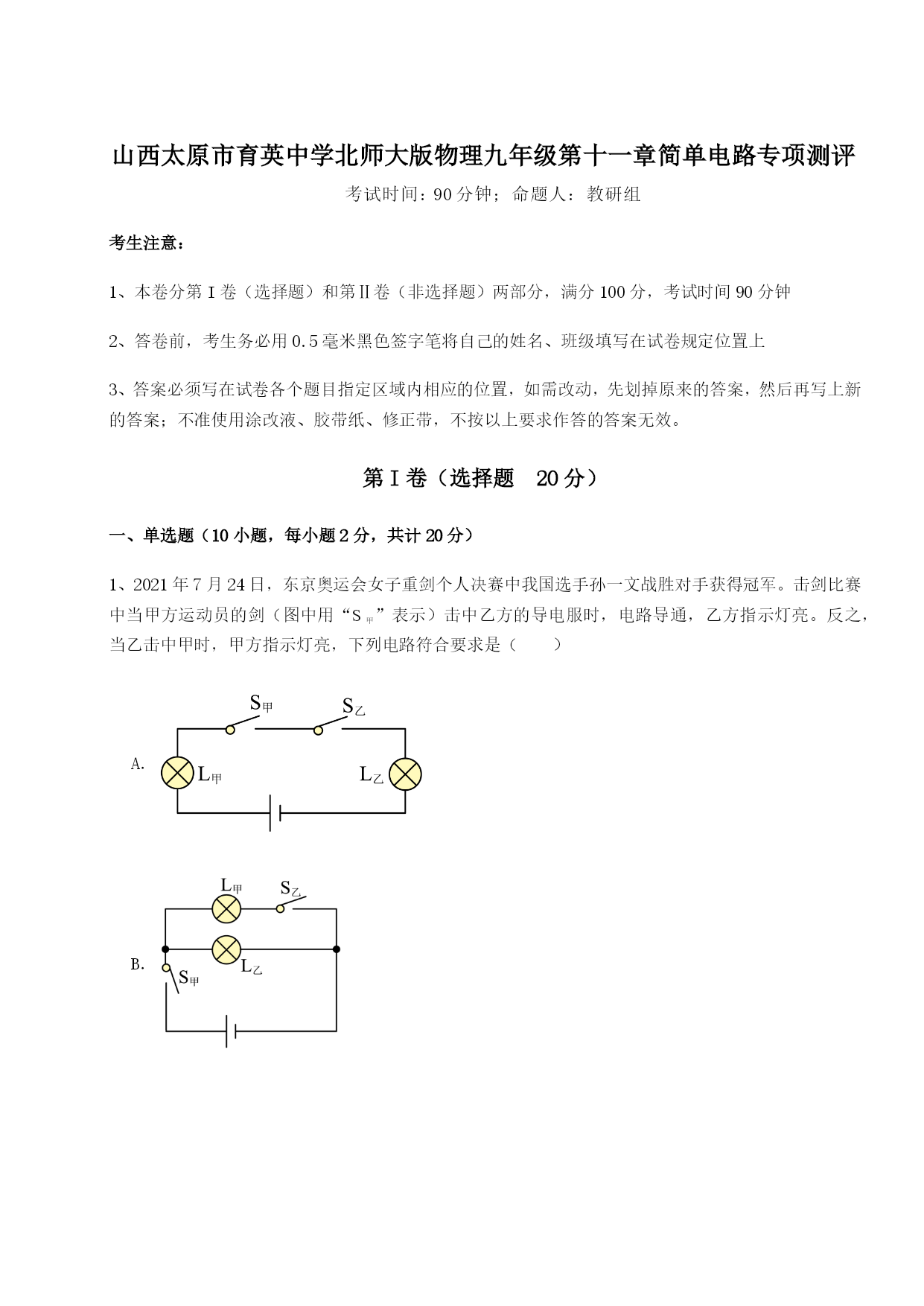

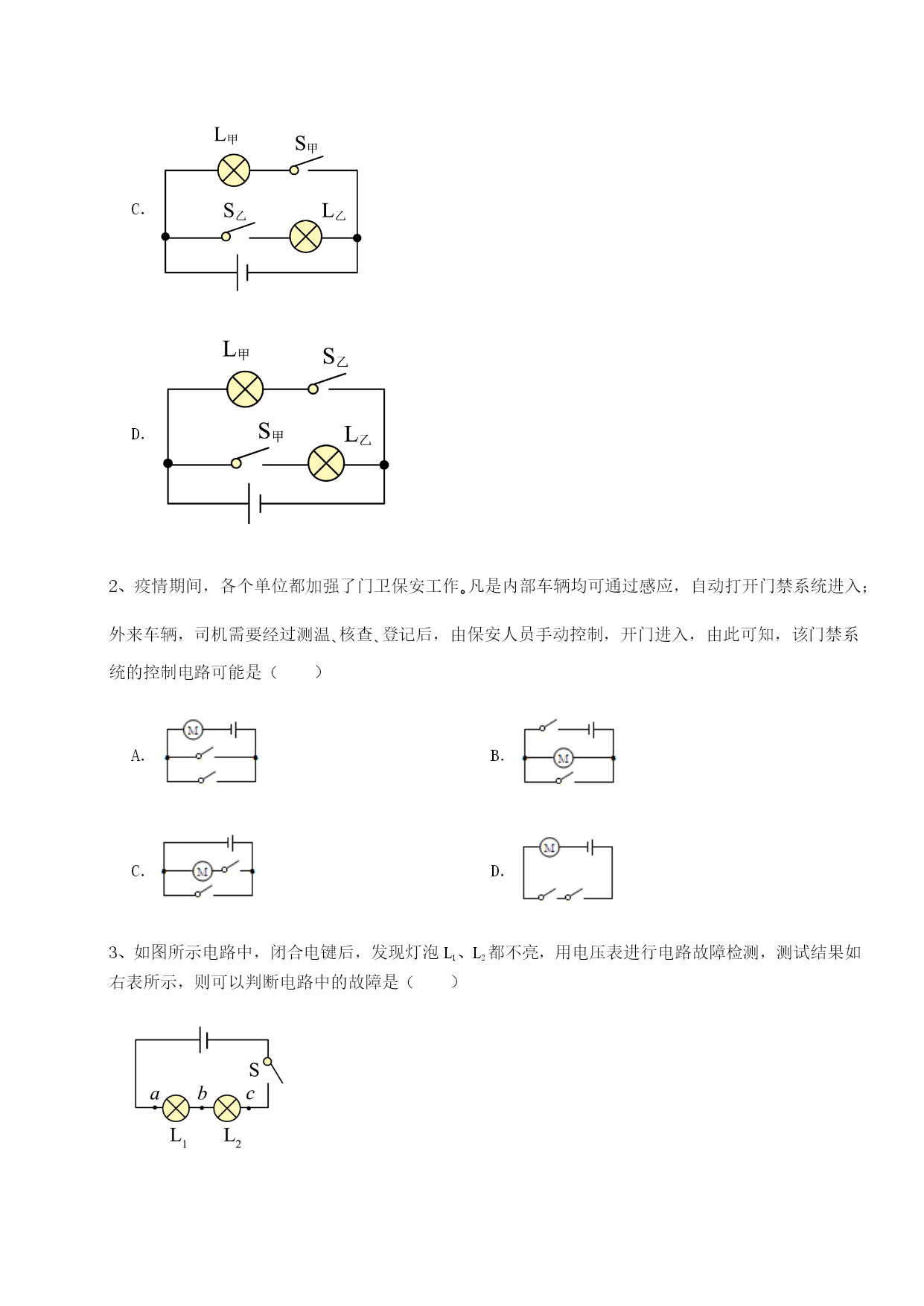

山西太原市育英中学北师大版物理九年级第十一章简单电路专项测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、2021年7月24日，东京奥运会女子重剑个人决赛中我国选手孙一文战胜对手获得冠军。击剑比赛中当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮。反之，当乙击中甲时，甲方指示灯亮，下列电路符合要求是（）A．B．C．D．2、疫情期间，各个单位都加强了门卫保安工作｡凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温､核查､登记后，由保安人员手动控制，开门进入，由此可知，该门禁系统的控制电路可能是（）A．B．C．D．3、如图所示电路中，闭合电键后，发现灯泡L1、L2都不亮，用电压表进行电路故障检测，测试结果如右表所示，则可以判断电路中的故障是（）测试点a、ca、bb、c电压表示数有示数无示数有示数A．L1短路B．L2短路C．L1断路D．L2断路4、如图所示的电路中，L1、L2是两个完全相同的灯泡，在开关闭合时，下列说法中正确的是()A．可能L1亮，L2不亮B．可能L1不亮，L2亮C．L1、L2不可能同时亮D．L1断路，则L2一定不亮5、考试试卷保密至关重要，为确保试卷万无一失，存放试卷的保密室有厚厚的大门，要想开门，需要主考用钥匙闭合开关S，或者两名副主考同时使用钥匙闭合开关S1、S2，使电动机工作拉开大门。为防止有小偷从窗户或排气扇处翻入，在窗户和排气扇处还分别设有自动感应开关S3、S4，当小偷闯入时感应开关自动闭合，警铃报警。下列电路图符合设计要求的是（）A．B．C．D．6、如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区。当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（）A．B．C．D．7、为保证司乘人员的安全，轿车上设有安全带未系提示系统。当人坐在座椅上时，开关S自动闭合。若未系安全带，则开关S1断开，仪表盘上的指示灯亮；若系上安全带，则开关S1闭合，指示灯灭。图中设计最合理的电路图是（）A．B．C．D．8、某家庭用投影的主要元件由投影灯泡和用来散热的风扇〔电动机）组成，工作时要求合开关S1，散热风扇先工作：再闭合开关S2，灯泡才能发光。下列符合要求的电路（）A．B．C．D．9、进入某档案馆的保密室有下列要求：甲、乙、丙3位资料员必须同时用各自的钥匙（开关S1、S2、S3表示3位资料员各自的钥匙）使灯亮才能进入保密室。图所示的电路设计符合要求的是（）A．B．C．D．10、下列描述符合实际的是（）A．手机正常工作的电流约为10AB．家用电冰箱正常工作电流约10mAC．对人体的安全电压为36VD．一节干电池的电压为1.5V第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，若L1、L2串联只需闭合开关，若断开S1，闭合S2、S3，则发光。2、小明在学习了相关电学知识后，做了一个小实验。他连接了如图（a）所示的电路，将A、B两个金属夹接触时，闭合开关S灯泡正常发光。接着他将C、D两个完全相同的石墨棒放置在装有纯净水的烧杯中，如图（b）所示，并把A、B两个金属夹分别夹在石墨棒上端，闭合开关S发现小灯泡不发光。当在装有适量纯净水的烧杯中放入少量盐并轻轻搅拌后灯泡发出微弱的光，请你分析：①没有放盐时，灯泡不发光说明：；②写出增加灯泡亮度的方法并说明理由：。3、如图所示的电路，电源是由标准四节新干电池串联组成的电池组，当闭合开关S后，电压表的示数为3.2V，则灯L1两端的电压为，灯L2两端的电压为V。4、如图甲所示是插入式电阻箱的结构示意图，图中A、B两个接线柱之间的电阻值是Ω；如图乙是旋盘式电阻箱的面板示意图，此时电阻箱的读数是Ω。5、如图所示电路，闭合开关后，电压表的指针位置如图所示，则电压表的示数为V。一段时间后，电压表有示数且接近电源电压，电流表无示数，则故障可能是小灯泡（选填“断路”或“短路”）；若电压表无示数，电流表有示数，则故障原因可能是小灯泡（选填“断路”或“短路”）。6、一节新干电
