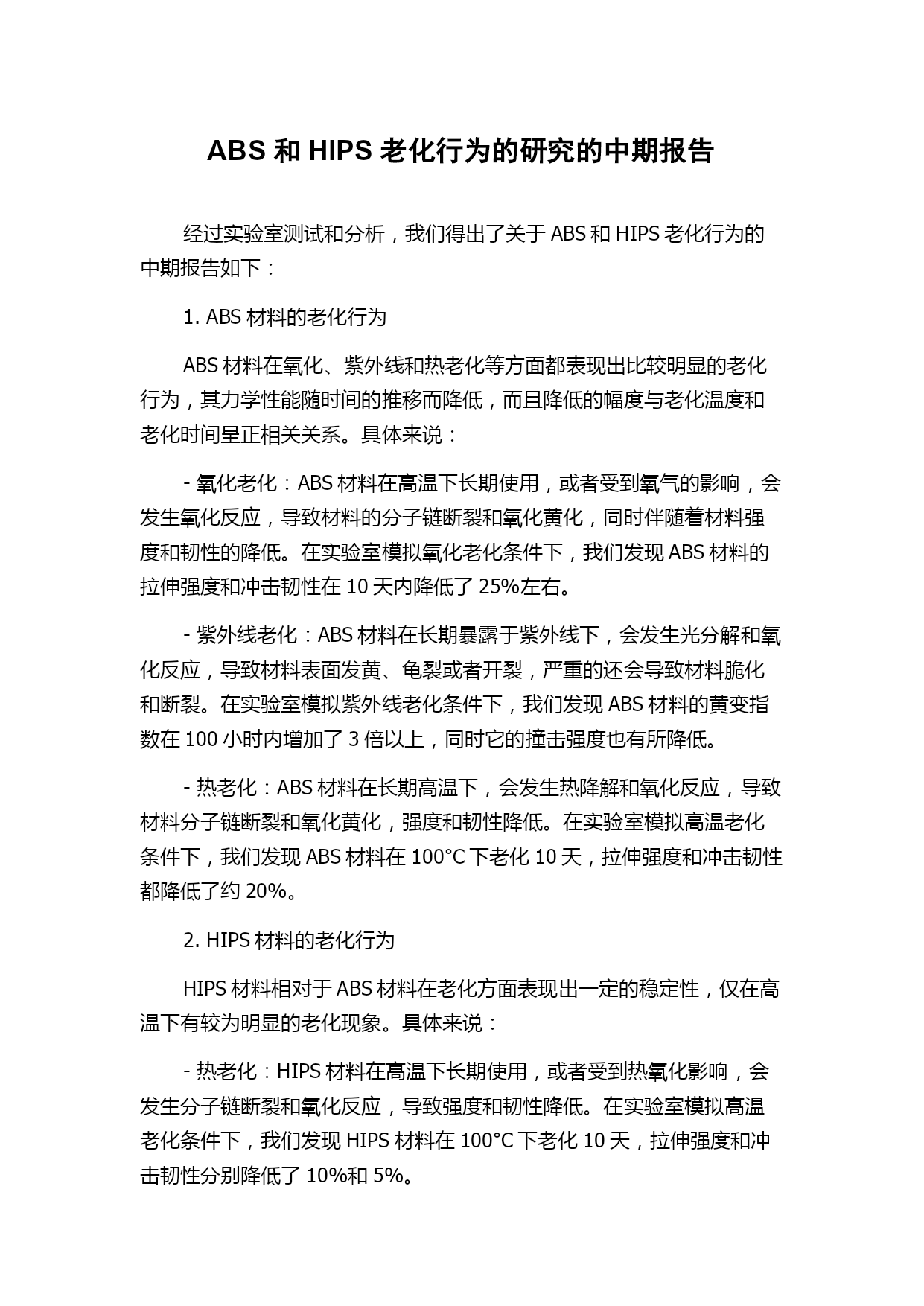

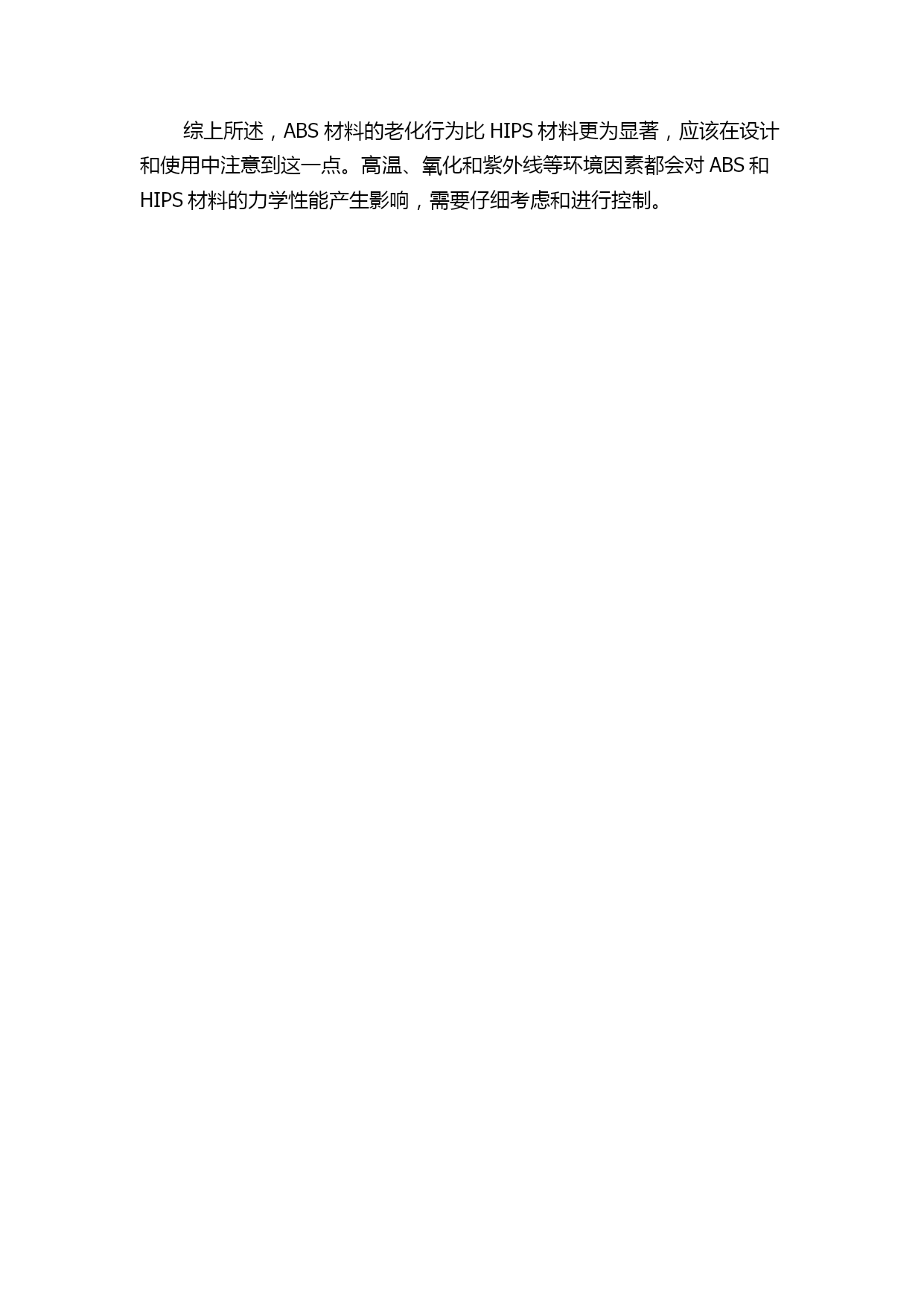

ABS和HIPS老化行为的研究的中期报告经过实验室测试和分析，我们得出了关于ABS和HIPS老化行为的中期报告如下：1.ABS材料的老化行为ABS材料在氧化、紫外线和热老化等方面都表现出比较明显的老化行为，其力学性能随时间的推移而降低，而且降低的幅度与老化温度和老化时间呈正相关关系。具体来说：-氧化老化：ABS材料在高温下长期使用，或者受到氧气的影响，会发生氧化反应，导致材料的分子链断裂和氧化黄化，同时伴随着材料强度和韧性的降低。在实验室模拟氧化老化条件下，我们发现ABS材料的拉伸强度和冲击韧性在10天内降低了25%左右。-紫外线老化：ABS材料在长期暴露于紫外线下，会发生光分解和氧化反应，导致材料表面发黄、龟裂或者开裂，严重的还会导致材料脆化和断裂。在实验室模拟紫外线老化条件下，我们发现ABS材料的黄变指数在100小时内增加了3倍以上，同时它的撞击强度也有所降低。-热老化：ABS材料在长期高温下，会发生热降解和氧化反应，导致材料分子链断裂和氧化黄化，强度和韧性降低。在实验室模拟高温老化条件下，我们发现ABS材料在100°C下老化10天，拉伸强度和冲击韧性都降低了约20%。2.HIPS材料的老化行为HIPS材料相对于ABS材料在老化方面表现出一定的稳定性，仅在高温下有较为明显的老化现象。具体来说：-热老化：HIPS材料在高温下长期使用，或者受到热氧化影响，会发生分子链断裂和氧化反应，导致强度和韧性降低。在实验室模拟高温老化条件下，我们发现HIPS材料在100°C下老化10天，拉伸强度和冲击韧性分别降低了10%和5%。综上所述，ABS材料的老化行为比HIPS材料更为显著，应该在设计和使用中注意到这一点。高温、氧化和紫外线等环境因素都会对ABS和HIPS材料的力学性能产生影响，需要仔细考虑和进行控制。
