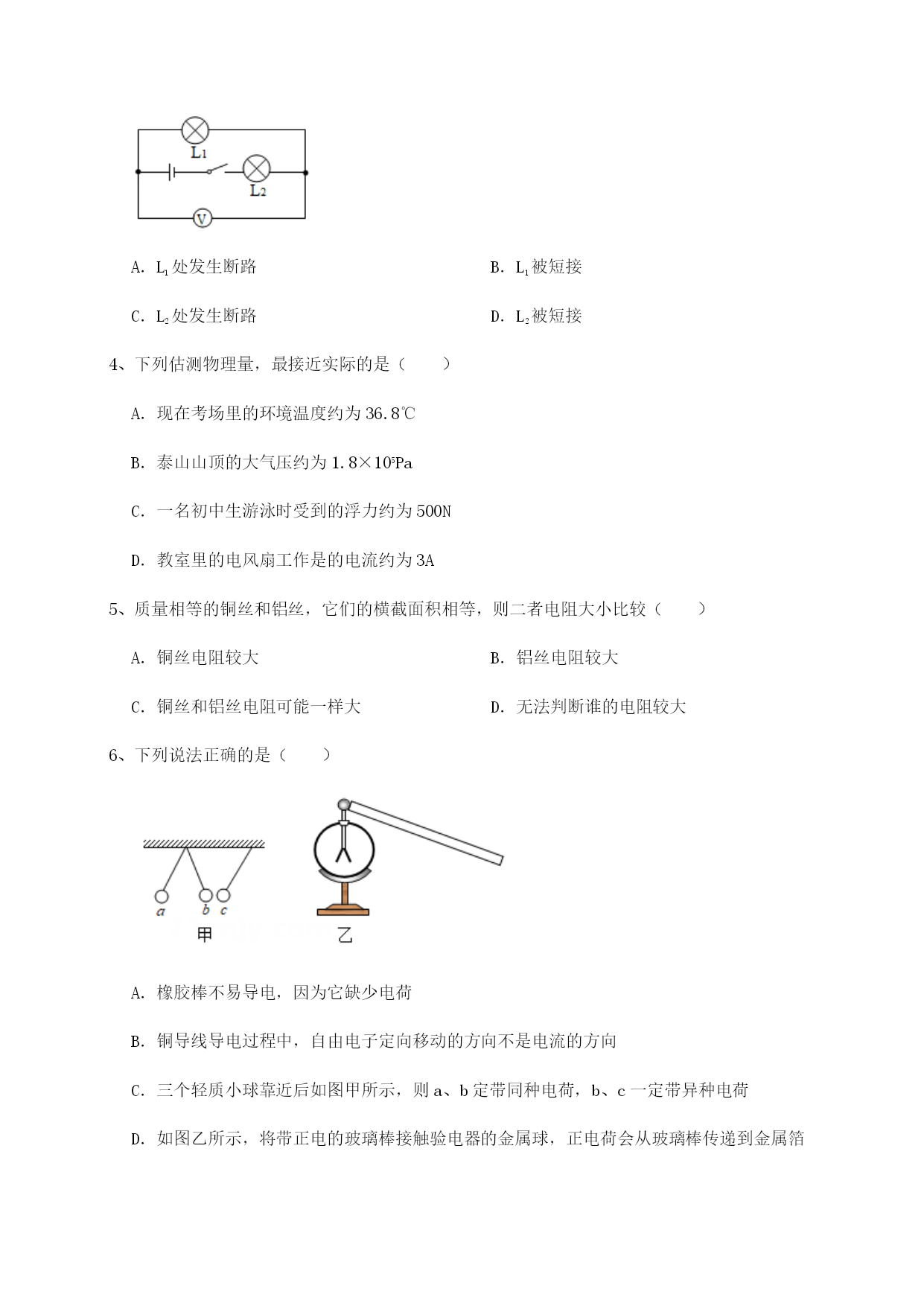

河南郑州桐柏一中北师大版物理九年级第十一章简单电路章节测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、某品牌滚筒洗衣机，筒门处有开关S1，筒门关闭时S1闭合，筒门打开时S1断开。筒门开关S1和控制开关S2必须同时闭合时，洗衣机才能工作。下列符合要求的电路图是（）A．B．C．D．2、要用电流表测灯泡L1中的电流，如图所示的四个电路中，正确的是()A．B．C．D．3、如图所示的电路中，闭合开关后，两灯均不亮，电压表指针偏转了较大的角度。若电路中只有一处发生故障，则故障的原因可能是（）A．L1处发生断路B．L1被短接C．L2处发生断路D．L2被短接4、下列估测物理量，最接近实际的是（）A．现在考场里的环境温度约为36.8℃B．泰山山顶的大气压约为1.8×105PaC．一名初中生游泳时受到的浮力约为500ND．教室里的电风扇工作是的电流约为3A5、质量相等的铜丝和铝丝，它们的横截面积相等，则二者电阻大小比较（）A．铜丝电阻较大B．铝丝电阻较大C．铜丝和铝丝电阻可能一样大D．无法判断谁的电阻较大6、下列说法正确的是（）A．橡胶棒不易导电，因为它缺少电荷B．铜导线导电过程中，自由电子定向移动的方向不是电流的方向C．三个轻质小球靠近后如图甲所示，则a、b定带同种电荷，b、c一定带异种电荷D．如图乙所示，将带正电的玻璃棒接触验电器的金属球，正电荷会从玻璃棒传递到金属箔7、2021年7月24日，东京奥运会女子重剑个人决赛中我国选手孙一文战胜对手获得冠军。击剑比赛中当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮。反之，当乙击中甲时，甲方指示灯亮，下列电路符合要求是（）A．B．C．D．8、如图所示，甲为可调亮度台灯，乙为电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。下列分析错误的是（）A．若只将B，C接入电路，顺时针旋转滑片，灯泡变亮B．若只将A，C接入电路，顺时针旋转滑片，灯泡变亮C．该电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度D．将A，B接入电路，若只将电阻丝做得更细些，以相同速度顺时针旋转滑片，灯泡亮度变化更明显9、在如图所示的电路中，电流表测量的是（）A．通过灯L1和灯L2的电流之和B．通过灯L1和灯L2的电流之差C．通过灯L1的电流D．通过灯L2的电流10、近几年，新能源电动汽车以环保节能的优势受到消费者的追捧，新能源汽车也是未来的发展趋势，下列说法正确的是（）A．冬天的早晨，路边汽车玻璃上的霜是由水凝固形成的B．电动汽车充电时将电能转化为机械能C．电动汽车加速行驶时，电动汽车的惯性增大D．电动汽车静止时，所受的重力和支持力是一对平衡力第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，通过改变S1、S2、S3的通断可以改变电路的连接方式。要使灯L1和灯L2串联，应；要使灯L1和灯L2并联，应。（填开关的闭合情况）2、科技改变生活，大多数科技产品需要有半导体芯片的支持才能发展，目前领先全球的是5nm工艺芯片技术，5nm=m。利用半导体材料可以制作发光二极管，简称LED。电流由正极经过LED流向负极时，LED发光；反之，电流不能从负极流向正极，LED不发光，这说明发光二极管具有导电性。3、如图,当断开开关S2、S3,闭合S1时,能亮的灯是.要使灯L1、L2组成并联电路,则应闭合;当S1、S2、S3都闭合时,电路处于状态（选填“断路”、“短路”或“通路”）.4、电热炉内有两个发热电阻R1、R2（用电器），用一个旋转开关可以实现电热炉多档位工作的要求。如图是这个电热炉的工作原理图，其中旋转开关内有一块绝缘圆盘，在圆盘的边缘依次有0，1，2，……9共10个金属触点；可以绕中心轴转动的塑料开关旋转钮两端各有一个金属滑片，转动开关旋钮可以将相邻的触点连接。如旋钮上的箭头指图中位置CH时，金属滑片将3、4触点接通，同时也将8、9触点接通，而3、9触点没有接通，此时电流通过电阻；若要让电热炉高档位工作，就应该让R1、R2并联，那么此时旋转开关上的箭头指向图中位置（选填字母）。5、让与丝绸摩擦过的玻璃棒靠近悬挂的通草小球，发现小
