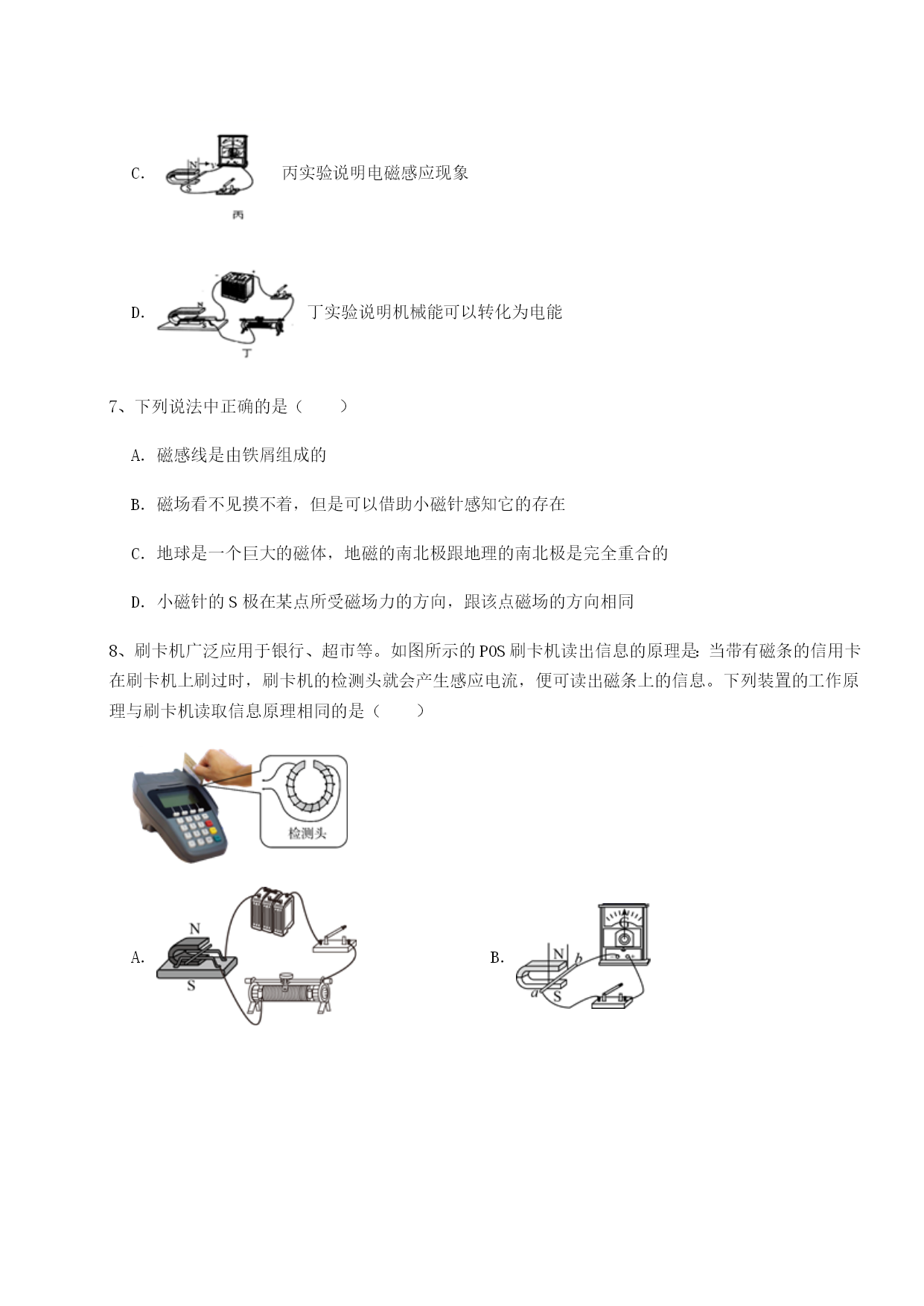

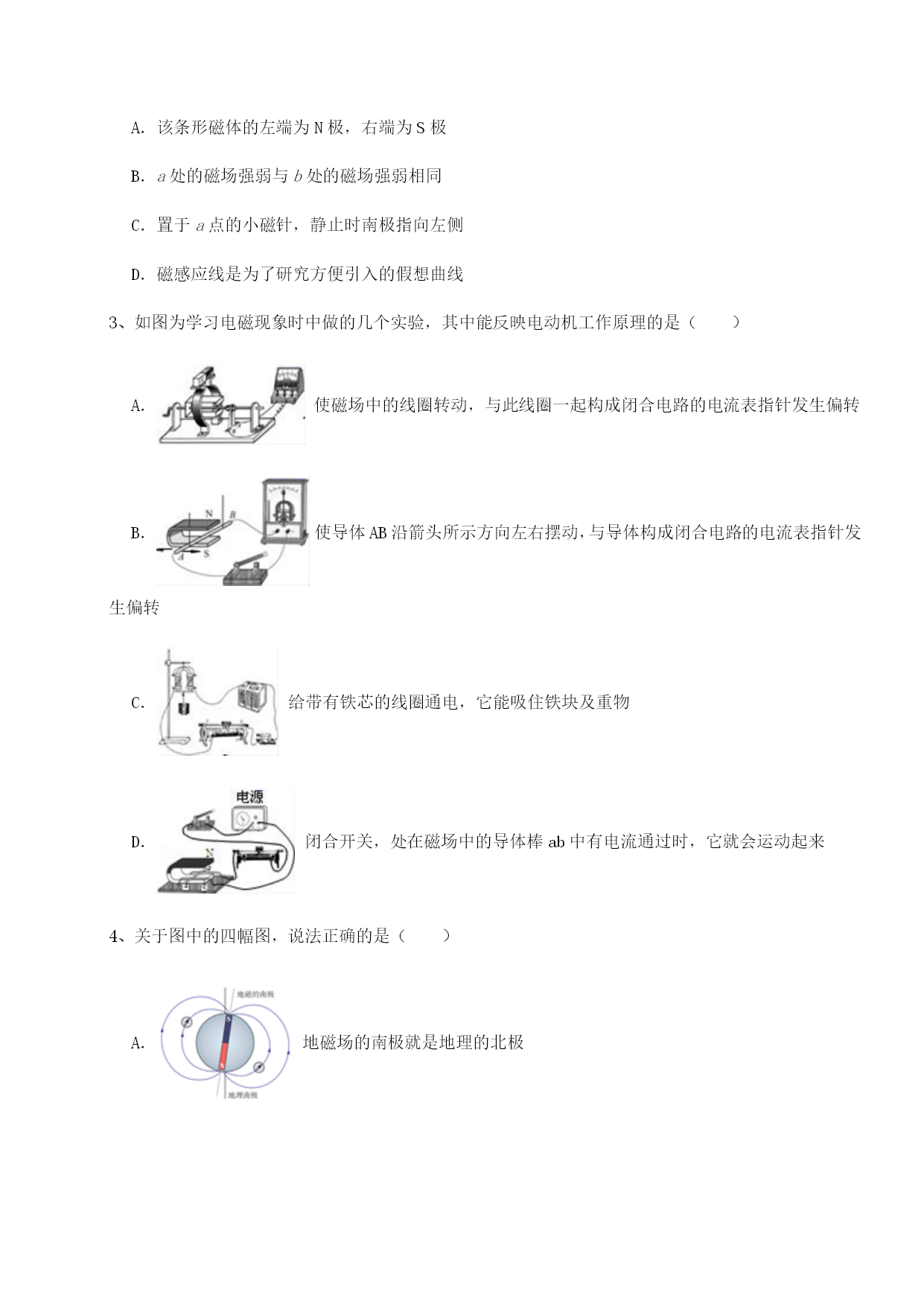

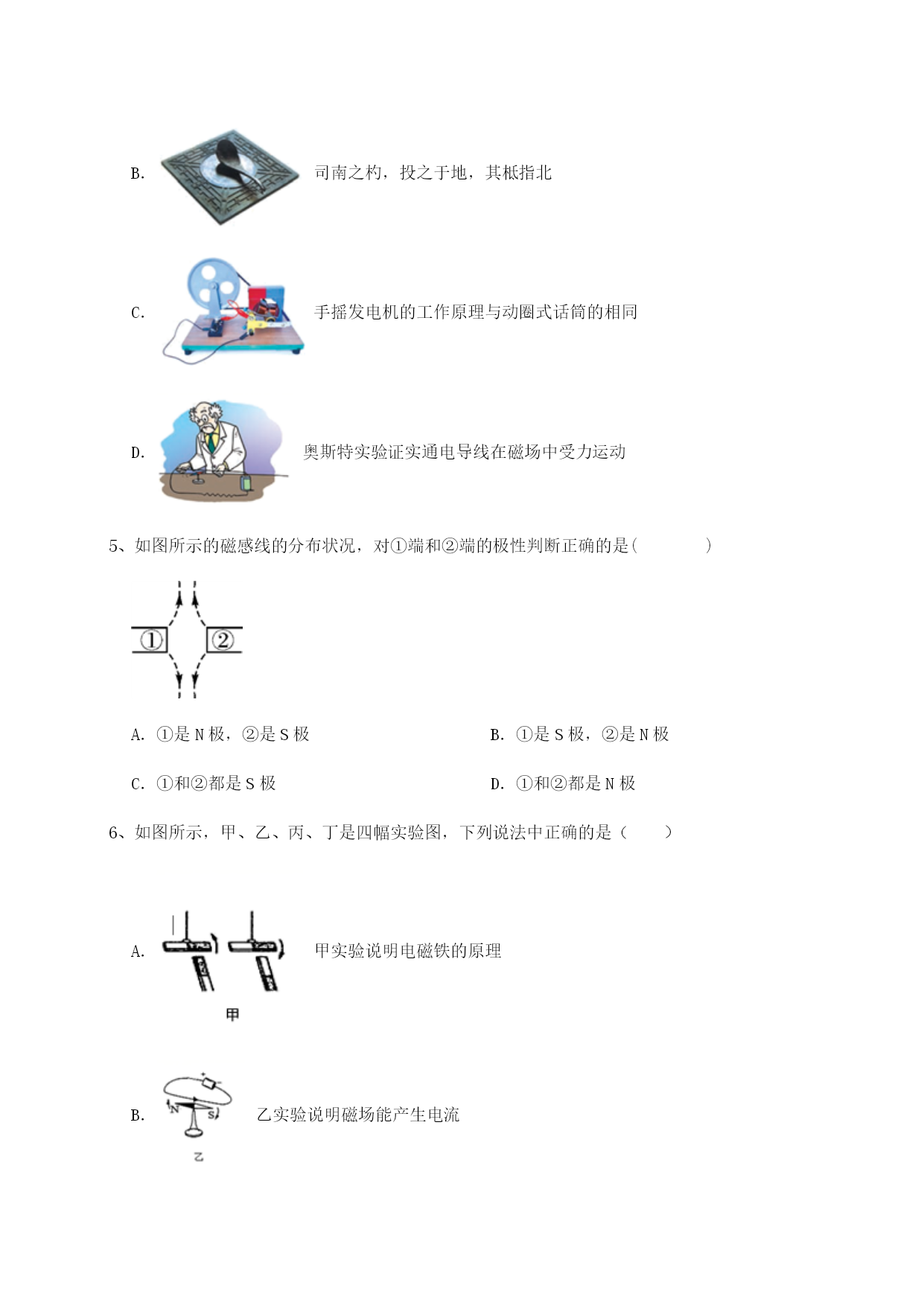

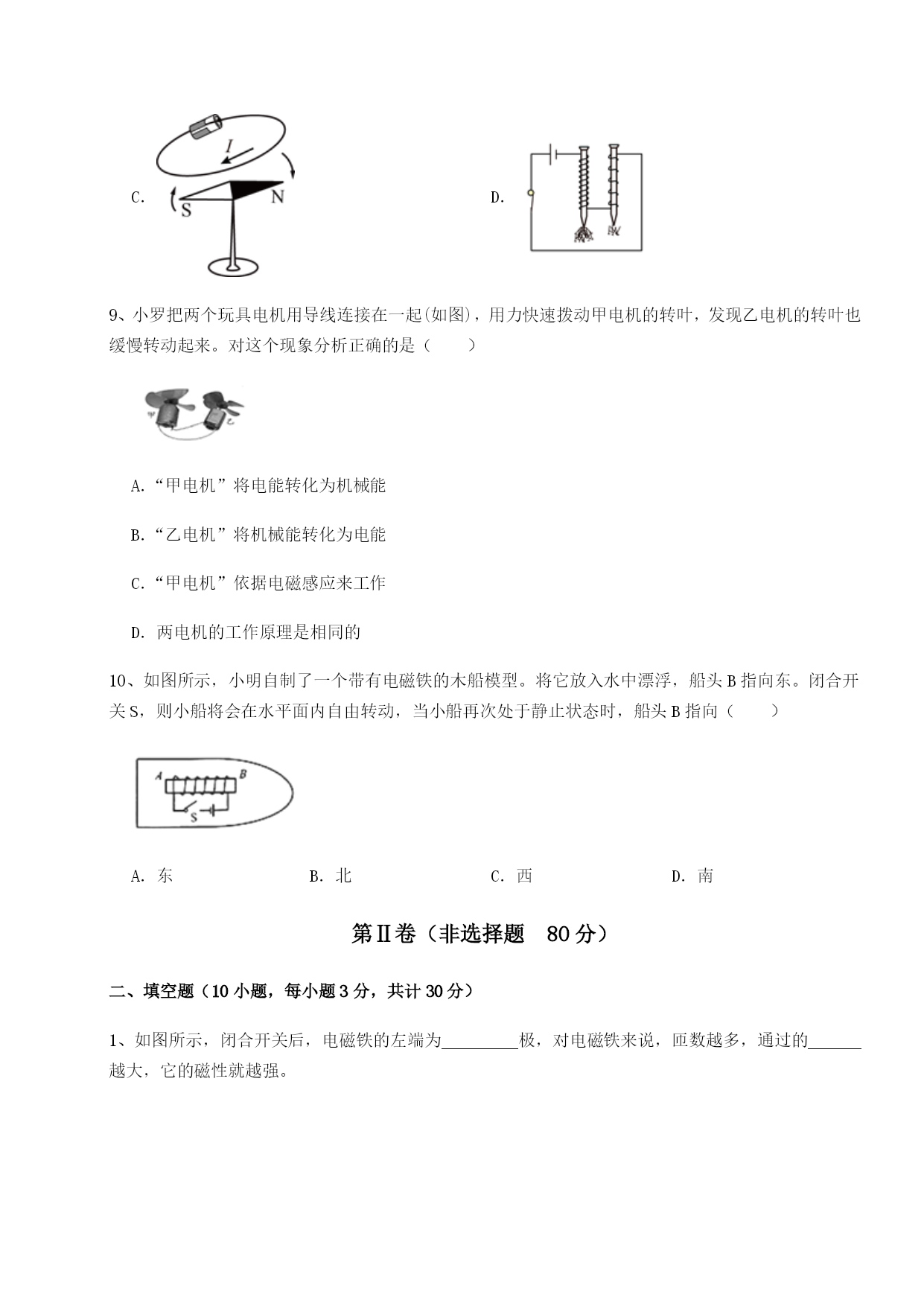

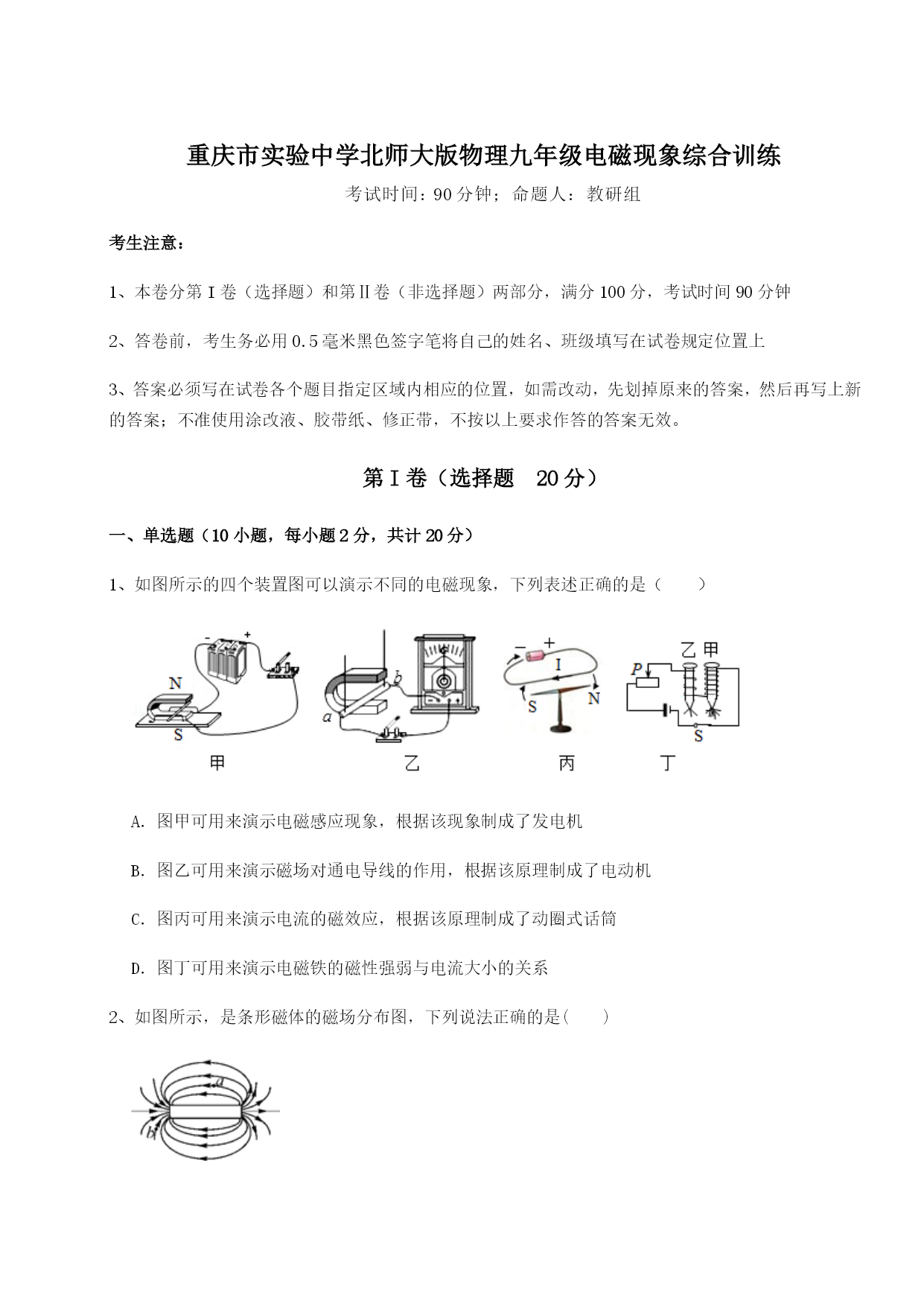

重庆市实验中学北师大版物理九年级电磁现象综合训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示的四个装置图可以演示不同的电磁现象，下列表述正确的是（）A．图甲可用来演示电磁感应现象，根据该现象制成了发电机B．图乙可用来演示磁场对通电导线的作用，根据该原理制成了电动机C．图丙可用来演示电流的磁效应，根据该原理制成了动圈式话筒D．图丁可用来演示电磁铁的磁性强弱与电流大小的关系2、如图所示，是条形磁体的磁场分布图，下列说法正确的是()A．该条形磁体的左端为N极，右端为S极B．a处的磁场强弱与b处的磁场强弱相同C．置于a点的小磁针，静止时南极指向左侧D．磁感应线是为了研究方便引入的假想曲线3、如图为学习电磁现象时中做的几个实验，其中能反映电动机工作原理的是（）A．使磁场中的线圈转动，与此线圈一起构成闭合电路的电流表指针发生偏转B．使导体AB沿箭头所示方向左右摆动，与导体构成闭合电路的电流表指针发生偏转C．给带有铁芯的线圈通电，它能吸住铁块及重物D．闭合开关，处在磁场中的导体棒ab中有电流通过时，它就会运动起来4、关于图中的四幅图，说法正确的是（）A．地磁场的南极就是地理的北极B．司南之杓，投之于地，其柢指北C．手摇发电机的工作原理与动圈式话筒的相同D．奥斯特实验证实通电导线在磁场中受力运动5、如图所示的磁感线的分布状况，对①端和②端的极性判断正确的是()A．①是N极，②是S极B．①是S极，②是N极C．①和②都是S极D．①和②都是N极6、如图所示，甲、乙、丙、丁是四幅实验图，下列说法中正确的是（）A．甲实验说明电磁铁的原理B．乙实验说明磁场能产生电流C．丙实验说明电磁感应现象D．丁实验说明机械能可以转化为电能7、下列说法中正确的是（）A．磁感线是由铁屑组成的B．磁场看不见摸不着，但是可以借助小磁针感知它的存在C．地球是一个巨大的磁体，地磁的南北极跟地理的南北极是完全重合的D．小磁针的S极在某点所受磁场力的方向，跟该点磁场的方向相同8、刷卡机广泛应用于银行、超市等。如图所示的POS刷卡机读出信息的原理是：当带有磁条的信用卡在刷卡机上刷过时，刷卡机的检测头就会产生感应电流，便可读出磁条上的信息。下列装置的工作原理与刷卡机读取信息原理相同的是（）A．B．C．D．9、小罗把两个玩具电机用导线连接在一起(如图)，用力快速拨动甲电机的转叶，发现乙电机的转叶也缓慢转动起来。对这个现象分析正确的是（）A．“甲电机”将电能转化为机械能B．“乙电机”将机械能转化为电能C．“甲电机”依据电磁感应来工作D．两电机的工作原理是相同的10、如图所示，小明自制了一个带有电磁铁的木船模型。将它放入水中漂浮，船头B指向东。闭合开关S，则小船将会在水平面内自由转动，当小船再次处于静止状态时，船头B指向（）A．东B．北C．西D．南第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，闭合开关后，电磁铁的左端为极，对电磁铁来说，匝数越多，通过的越大，它的磁性就越强。2、如图所示是探究电磁铁磁性的电路图，则电磁铁的S极为（选填“A”或“B”）端。当滑动变阻器的滑片P向右移动时，电磁铁的磁性变（选填"强"或""弱"）。3、磁场强弱处处相同的磁场叫做匀强磁场，磁场强度的单位是特斯拉，简称特，符号T。实验表明在匀强磁场中，当通电导体与磁场方向垂直时，电流所受的安培力F等于磁场强度B、电流I、导线长度L三者的乘积，即F=BIL。在磁场强度为0.5T的匀强磁场中，有一条与磁场方向垂直的通电导线，通过它的电流为5A，导线上长为40cm的一段所受的安培力F=N。将此导线从磁场中拿走，磁场强度（选填“变大”、“变小”或“不变”）。4、自然界中组成物体的物质不同，性质一般也不同。在弹簧测力计、平面镜、白炽灯丝和指南针等物体中，利用磁性工作的是，利用弹性工作的是。5、如图所示是奥斯特曾经做过的实验。（1）如图甲所示，通电前小磁针静止时总是指向南北方向是因为周围存在磁场。（2）比较图中甲、乙两图，说明的周围存在磁场；比较图中乙、丙两图，可以得出该磁场的方向有关。6、小明看到菜市场上的电子秤后，查电脑了解了电子秤的工作原理，知道了
