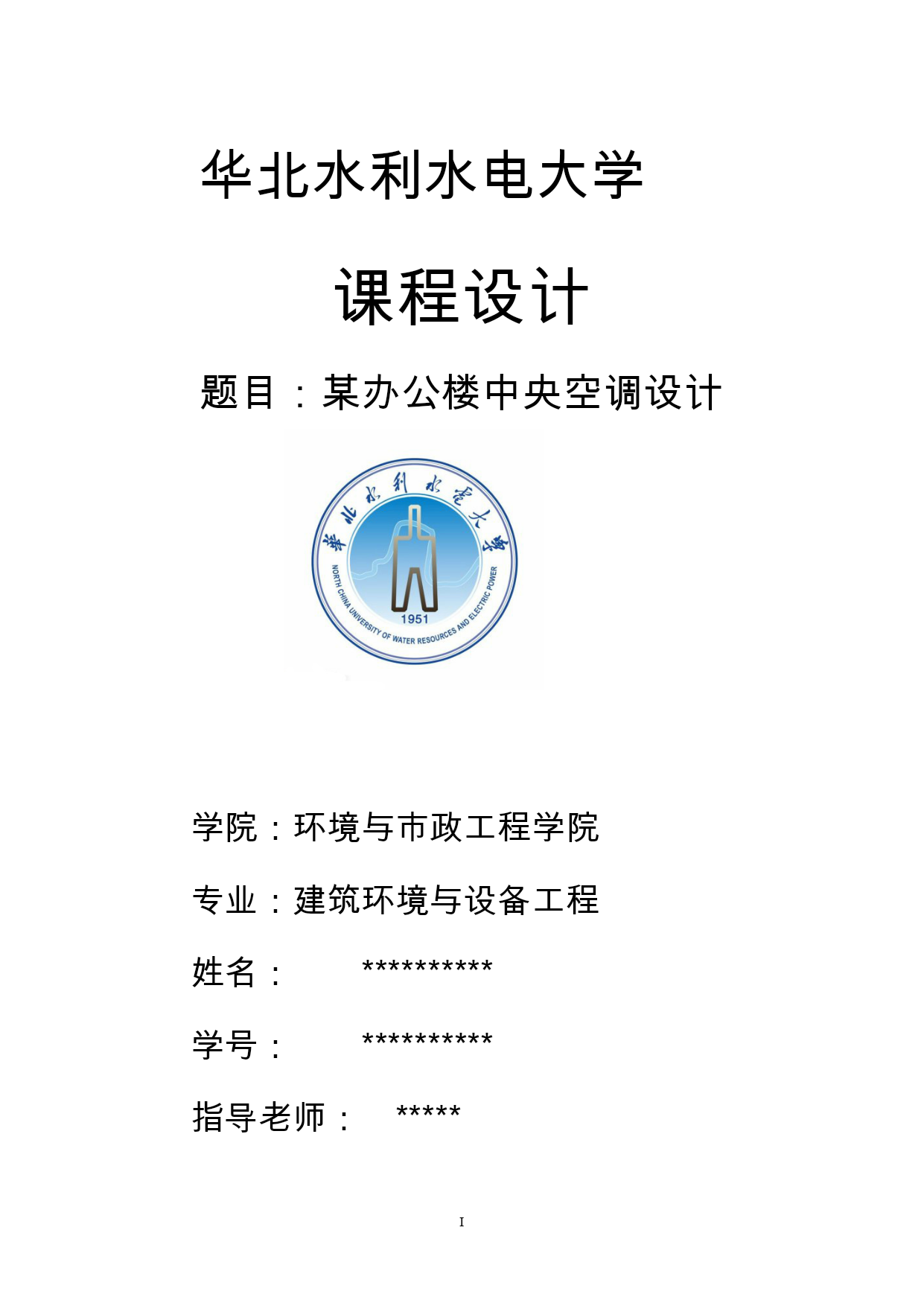

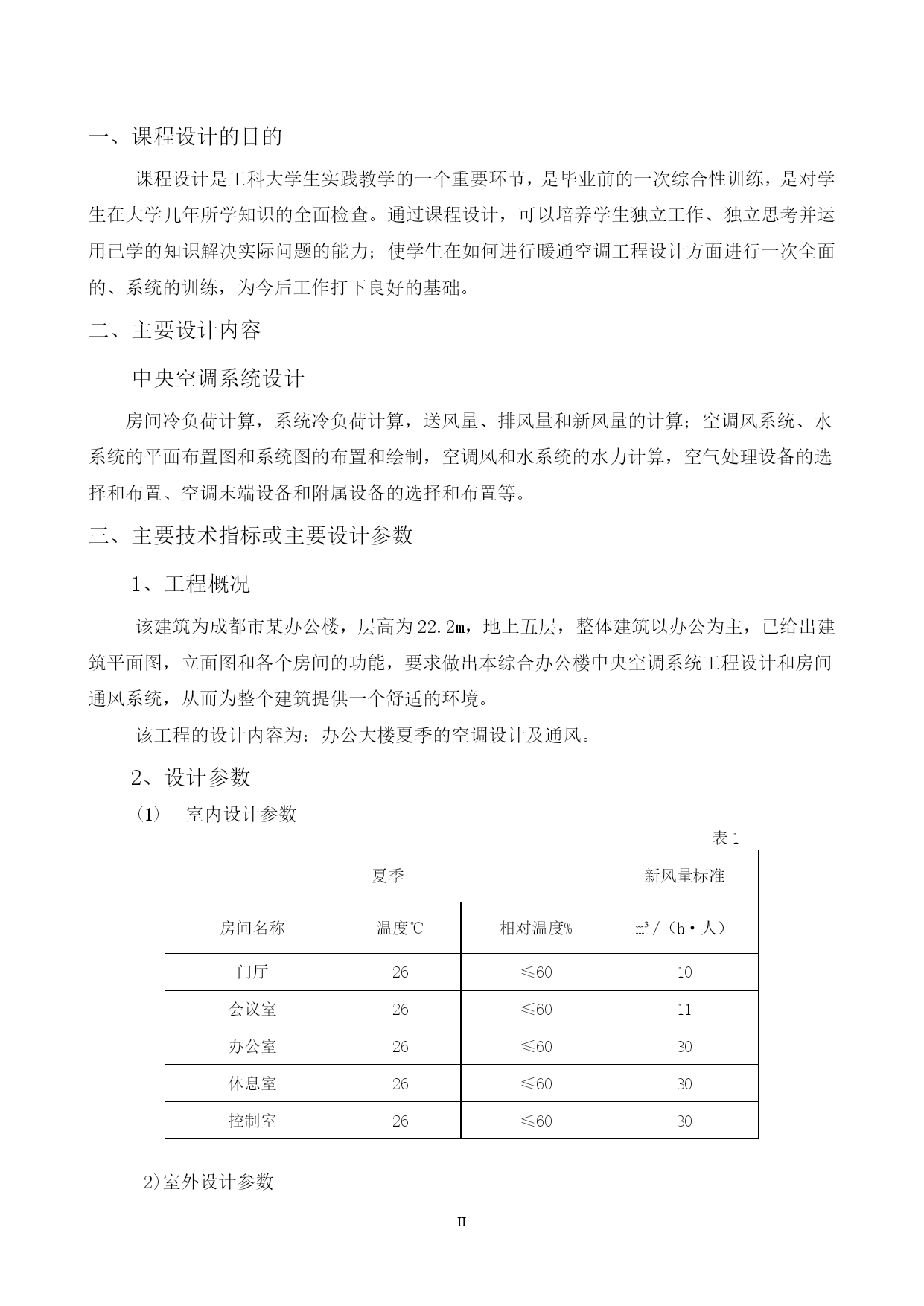

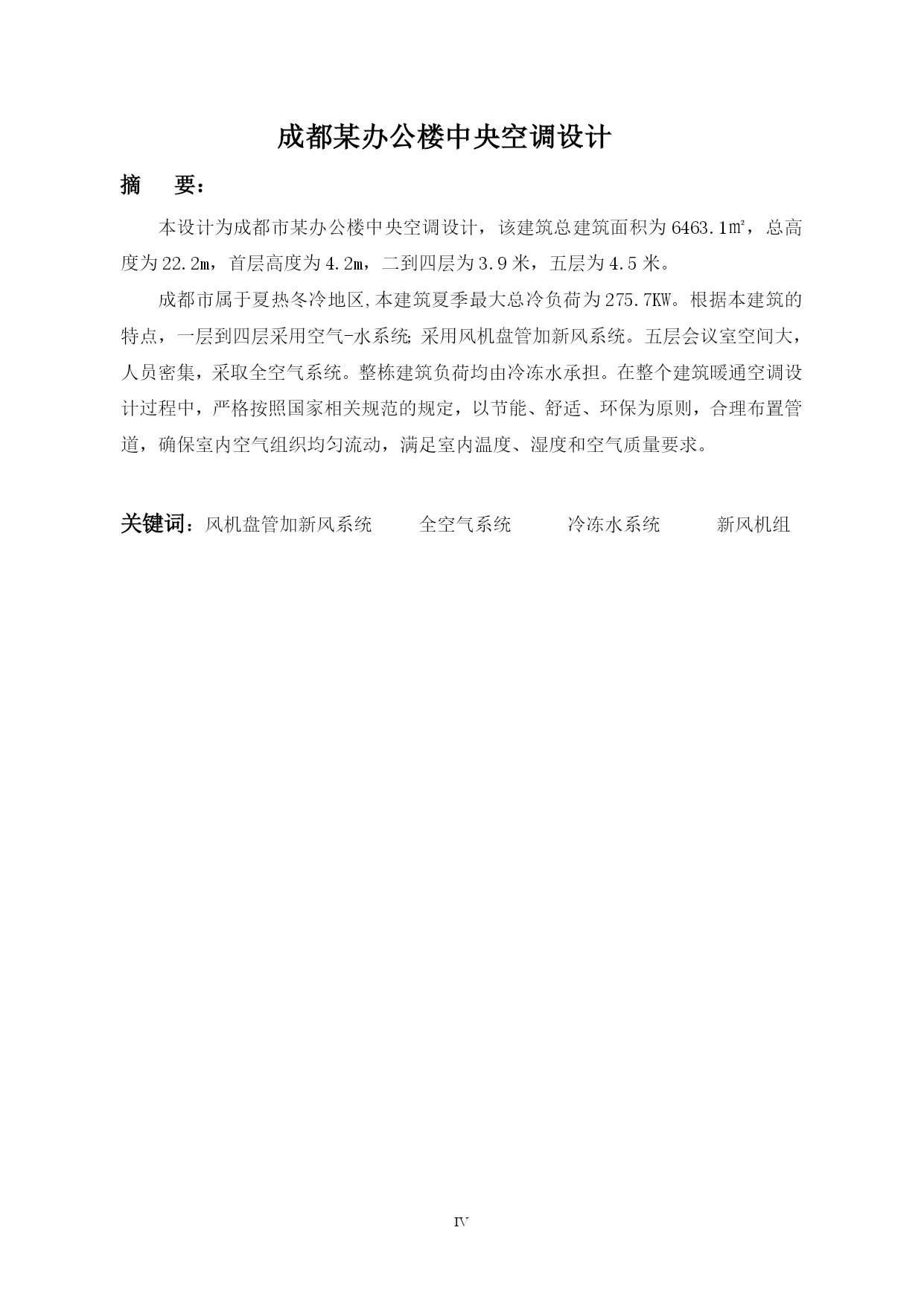

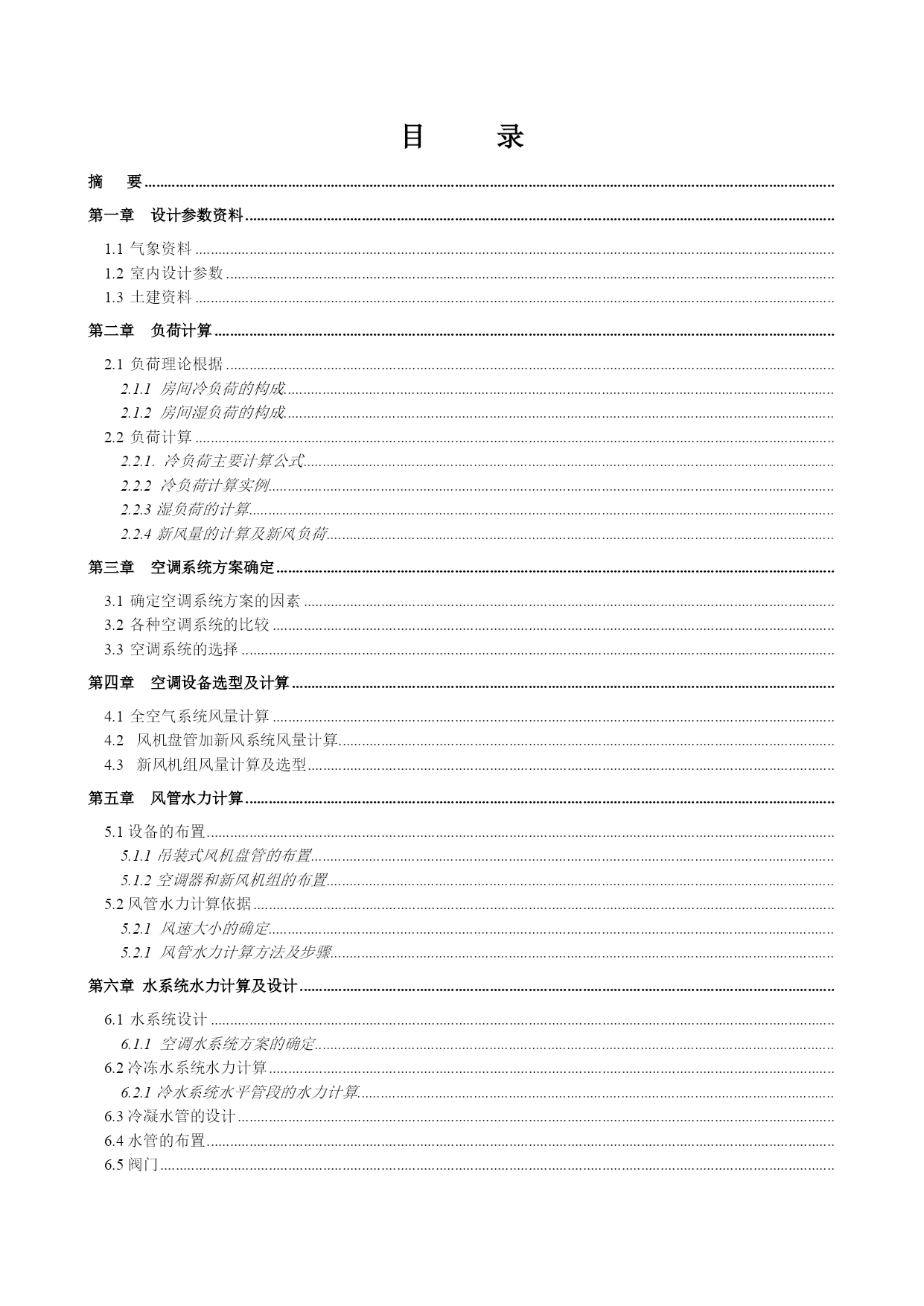

PAGEIV华北水利水电大学课程设计题目：某办公楼中央空调设计学院：环境与市政工程学院专业：建筑环境与设备工程姓名：**********学号：**********指导老师：*****一、课程设计的目的课程设计是工科大学生实践教学的一个重要环节，是毕业前的一次综合性训练，是对学生在大学几年所学知识的全面检查。通过课程设计，可以培养学生独立工作、独立思考并运用已学的知识解决实际问题的能力；使学生在如何进行暖通空调工程设计方面进行一次全面的、系统的训练，为今后工作打下良好的基础。二、主要设计内容中央空调系统设计房间冷负荷计算，系统冷负荷计算，送风量、排风量和新风量的计算；空调风系统、水系统的平面布置图和系统图的布置和绘制，空调风和水系统的水力计算，空气处理设备的选择和布置、空调末端设备和附属设备的选择和布置等。三、主要技术指标或主要设计参数1、工程概况该建筑为成都市某办公楼，层高为22.2m，地上五层，整体建筑以办公为主，已给出建筑平面图，立面图和各个房间的功能，要求做出本综合办公楼中央空调系统工程设计和房间通风系统，从而为整个建筑提供一个舒适的环境。该工程的设计内容为：办公大楼夏季的空调设计及通风。2、设计参数室内设计参数表1夏季新风量标准房间名称温度℃相对温度%m³/（h·人）门厅26≤6010会议室26≤6011办公室26≤6030休息室26≤6030控制室26≤60302)室外设计参数表2成都市室外气象参数表3冷热源温度：夏季冷冻水供回水温度为7℃/12℃。成都某办公楼中央空调设计摘要：本设计为成都市某办公楼中央空调设计，该建筑总建筑面积为6463.1㎡，总高度为22.2m，首层高度为4.2m，二到四层为3.9米，五层为4.5米。成都市属于夏热冬冷地区,本建筑夏季最大总冷负荷为275.7KW。根据本建筑的特点，一层到四层采用空气-水系统；采用风机盘管加新风系统。五层会议室空间大，人员密集，采取全空气系统。整栋建筑负荷均由冷冻水承担。在整个建筑暖通空调设计过程中，严格按照国家相关规范的规定，以节能、舒适、环保为原则，合理布置管道，确保室内空气组织均匀流动，满足室内温度、湿度和空气质量要求。关键词：风机盘管加新风系统全空气系统冷冻水系统新风机组目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc263584895"摘要HYPERLINK\l"_Toc263584897"第一章设计参数资料HYPERLINK\l"_Toc263584898"1.1气象资料HYPERLINK\l"_Toc263584899"1.2室内设计参数HYPERLINK\l"_Toc263584900"1.3土建资料HYPERLINK\l"_Toc263584901"第二章负荷计算HYPERLINK\l"_Toc263584902"2.1负荷理论根据HYPERLINK\l"_Toc263584903"2.1.1房间冷负荷的构成HYPERLINK\l"_Toc263584904"2.1.2房间湿负荷的构成HYPERLINK\l"_Toc263584906"2.2负荷计算HYPERLINK\l"_Toc263584907"2.2.1.冷负荷主要计算公式HYPERLINK\l"_Toc263584908"2.2.2冷负荷计算实例2.2.3湿负荷的计算2.2.4新风量的计算及新风负荷HYPERLINK\l"_Toc263584910"第三章空调系统方案确定HYPERLINK\l"_Toc263584911"3.1确定空调系统方案的因素HYPERLINK\l"_Toc263584914"3.2各种空调系统的比较HYPERLINK\l"_Toc263584915"3.3空调系统的选择HYPERLINK\l"_Toc263584919"第四章空调设备选型及计算HYPERLINK\l"_Toc263584920"4.1全空气系统风量计算HYPERLINK\l"_Toc263584921"4.2风机盘管加新风系统风量计算HYPERLINK\l"_Toc263584922"4.3新风机组风量计算及选型HYPERLINK\l"_Toc263584923"第五章风管水力计算HYPERLINK\l"_Toc263584924"5.1设备的布置HYPERLINK\l"_Toc263584925"5.1.1吊装式风机盘管的布
