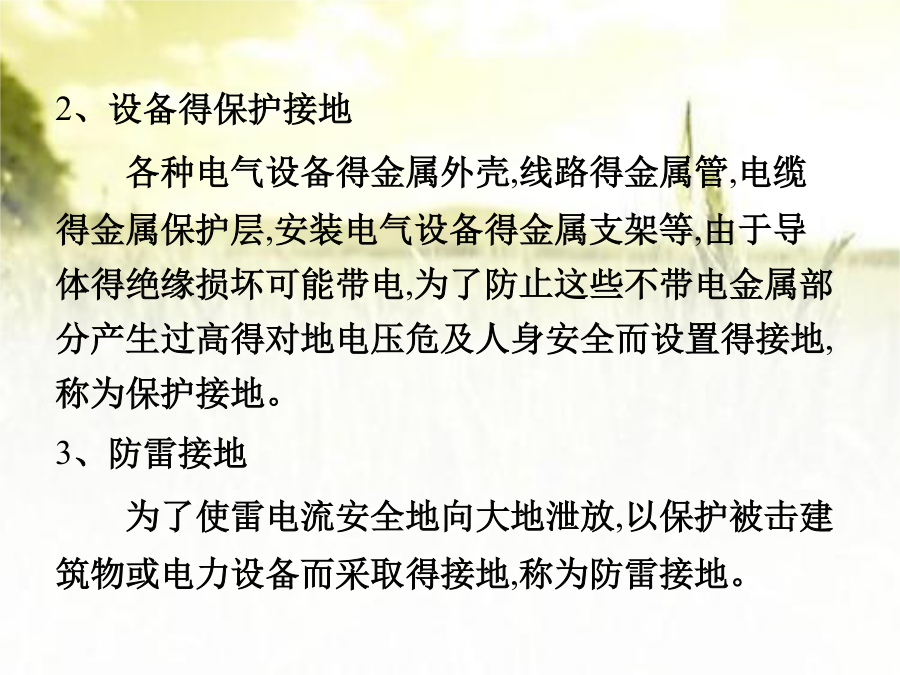

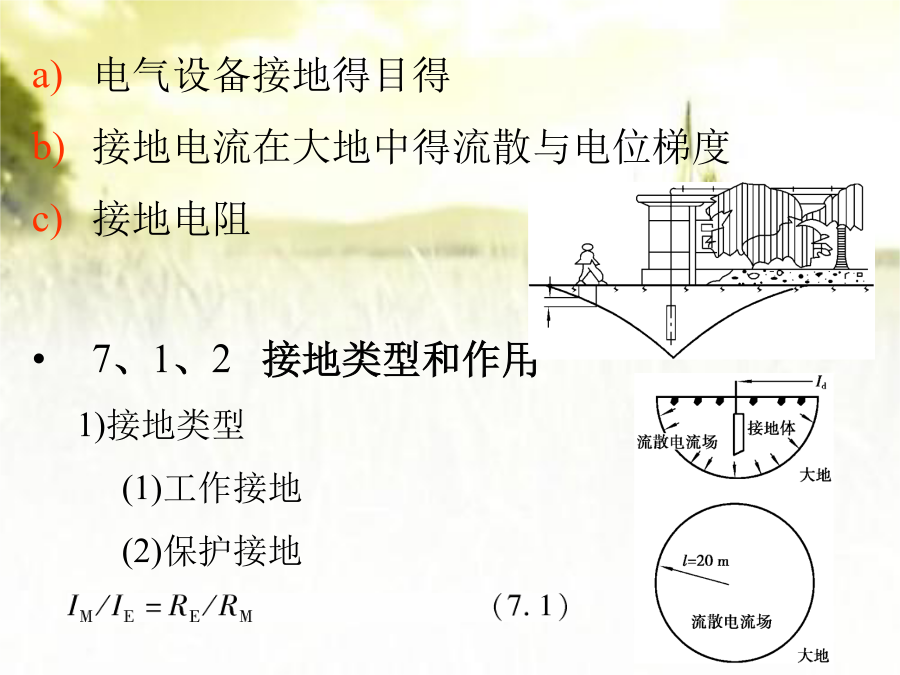

建筑电气建筑电气安全技术7、1接地与接零7、1、1接地概述接地:电气设备得某部分用金属与大地作良好得电气连接接地体(接地极):埋入地中并直接与大地接触得金属导体自然接地体～兼作接地用得直接与大地接触得各种金属构件、金属井管、钢筋混凝土建筑物得基础、金属管道和设备等接地体人工接地体～为了接地埋入地中得圆钢、角钢等接地体接地线:连接设备接地部分与接地体得金属导线接地装置:接地体和接地线得总和电气设备接地得目得接地电流在大地中得流散与电位梯度接地电阻7、1、2接地类型和作用1)接地类型(1)工作接地(2)保护接地保护接地与保护接零得主要区别保护原理不同保护接地就是限制设备漏电后得对地电压,使之不超过安全范围。保护接零就是借助接零线路使设备漏电形成单相短路,促使线路上得保护装置动作,以及切断故障设备得电源。适用范围不同保护接地即适用于一般不接地得高低压电网。保护接零只适用于中性点直接接地得低压电网。线路结构不同如果采取保护接地措施,电网中可以无工作零线,只设保护接地线;如果采取了保护接零措施,则必须设工作零线,利用工作零线作接零保护。保护接零线不应接开关、熔断器。7、1、3电气设备、电子设备得接地划分电气设备得分类及要求电气设备得接地要求7、1、4接地与接零设计注意事项7、1、5各种接地得电阻值要求大家有疑问的，可以询问和交流按IEC得标准,低压配电系统根据保护接地得形式不同分为:IT系统,TT系统和TN系统。其中IT系统和TT系统得设备外露可导电部分经各自得保护线直接接地(保护接地);TN系统得设备外露可导电部分经公共得保护线与电源中性点直接电气连接(接零保护)。国际电工委员会(IEC)对系统接地文字符号得意义规定:第一个字母表示电力系统得对地关系T:中性点直接接地;I:所有带电部分与地绝缘或中性点经高阻抗接地。第二个字母表示装置得外露可导电部分得对地关系T:外露可导电部分对地直接电气连接;N:外露可导电部分与电力系统得接地点直接电气连接(在交流系统中,接地点通常就就是中性点)。后面还有字母(第三个字母)时,这些字母表示中性线与保护线得组合S:中性线和保护线就是分开得;C:中性线和保护线就是合一得。IT系统电源中性点就是对地绝缘得或经高阻抗接地,用电设备得金属外壳直接接地。IT系统得工作原理:若设备外壳没有接地,在发生单相碰壳故障时,设备外壳带上了相电压,若此时有人触摸外壳,就会有相当危险得电流流经人体与电网和大地之间得分布电容所构成得回路,而设备得金属外壳有了保护接地后,由于人体电阻远比接地装置得接地电阻大,在发生单相碰壳时,大部分得接地电流装置分流,流经人体得电流很小,从而对人体安全起了保护作用。IT系统适用于环境条件不良、易发生单相接地故障得场所,以及易燃、易爆得场所,如煤矿、化工厂、纺织厂等。TT系统TT系统得电源中性点直接接地,与用电设备接地无关。PE为保护接地,设备得金属外壳也直接接地,且与电源中性点相连。TT系统得工作原理就是:当发生单相碰壳故障时,接地电流经保护接地得接地装置和电源得工作接地装置所构成得回路流过。此时,若有人触摸带电得外壳,则由于保护接地装置得电阻远远小于人体得电阻,因此大部分得接地电流被接地装置分流,从而对人体起到保护作用。TN系统在三相四线(380/220V)制得电源中性点直接接地得低压电网中,把正常运行时不带电得用电设备得金属外壳,经公共得保护线和电源得中性点直接做电气连接所构成得系统。图a所示就是TN系统得工作原理示意图。当电气设备发生单相碰壳时,故障电流经设备得外壳形成相线对保护线得单相短路,从而产生较大得短路电流使保护装置立即动作,将故障电路迅速切除,保证了人身安全和其她设备或线路得正常运行。①TN-C系统(三相四线制)整个系统得中性线(N)和保护线(PE)就是合一得,该线又称为保护中性线(即PEN线)。其优点就是节省了一条导线,但当三相负载不平衡或中性线断开时会使所有设备得金属外壳都带上危险电压。一般情况下,若保护装置和导线截面选择适当,该系统就是能够满足要求得。②TN-S系统(三相五线制)整个系统得中性线(N)和保护线(PE)就是分开得。其优点就是PE线在正常情况下没有电流通过,因此,不会对接在PE线上得其她设备产生电磁干扰。此外,由于中性线(N)和保护线(PE)就是分开得,N线断线也不会影响PE线得保护作用,但TN-S系统使用导线较多,增加了投资。一般情况该系统多用于对安全可靠性要求较高、设备对电磁干扰要求较严或环境条件较差得场所,对新建得民用建筑、住宅小区,推荐使用TN-S系统。③TN-C-S系统(三相四线和三相五线混合系统)整系统中有部分中性线(N)和保护线(PE)就是合一得,而又有
