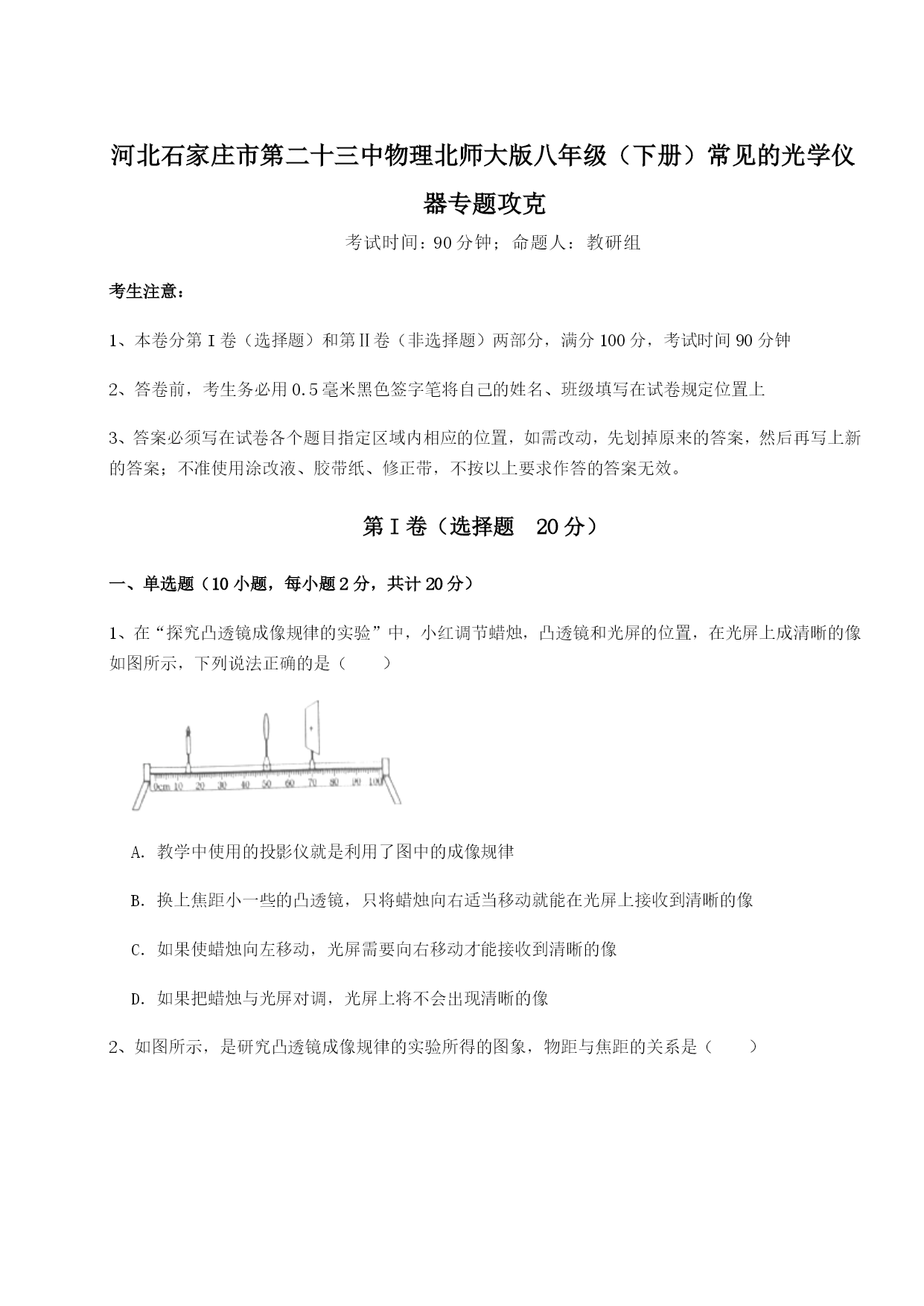

河北石家庄市第二十三中物理北师大版八年级（下册）常见的光学仪器专题攻克考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、在“探究凸透镜成像规律的实验”中，小红调节蜡烛，凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确的是（）A．教学中使用的投影仪就是利用了图中的成像规律B．换上焦距小一些的凸透镜，只将蜡烛向右适当移动就能在光屏上接收到清晰的像C．如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像D．如果把蜡烛与光屏对调，光屏上将不会出现清晰的像2、如图所示，是研究凸透镜成像规律的实验所得的图象，物距与焦距的关系是（）A．小于一倍焦距B．大于两倍焦距C．等于两倍焦距D．大于一倍焦距小于两倍焦距3、我市在重要的位置都安装了“电子眼”，形成“天网”。关于“电子眼”的光学知识说法正确的是（）A．“电子眼”的镜头是凹透镜B．“电子眼”形成的像是正立的实像C．物体距离“电子眼”越远，所成像越小D．“电子眼”成像原理与显微镜物镜成像原理相同4、用一个放大镜看一个60°的角，从放大镜中看到的是（）A．60°B．600°C．120°D．无法确定度数5、当蜡烛、凸透镜、光屏在如图所示的位置时，烛焰在光屏上恰好成清晰的像（像未在图中画出），则下列说法正确的是（）A．保持透镜不动，向左移动蜡烛，需要将光屏向右移动才能得到清晰的像B．保持蜡烛和光屏不动，只移动透镜，可以在光屏上得到一个清晰、放大的实像C．保持透镜不动，将蜡烛移到55cm刻度线处，移动光屏，可以得到一个清晰、缩小的实像D．保持蜡烛不动，将透镜换成焦距更小的凸透镜，光屏要向右移动才能得到清晰的实像6、如图所示，图甲是“测凸透镜焦距”的装置图。图乙是“探究凸透镜成像规律”的装置图，在图乙所示的位置烛焰能在光屏上成完整清晰的像。下列说法正确的是（）A．由图甲可知凸透镜的焦距是40cmB．图乙的成像特点与投影仪的成像特点相同C．图乙中若用遮光板挡住凸透镜的上半部分，光屏上只出现烛焰下半部分的像D．图乙中若将蜡烛与光屏的位置互换，光屏上仍能成清晰的像7、如图是小明探究“凸透镜成像规律”时观察到的现象，下列哪种光学仪器的成像原理与其相同（）A．投影仪B．照相机C．放大镜D．近视眼镜8、如图所示，A、B、C、D在凸透镜主光轴上，F为焦点．若保持凸透镜和光屏的位置不变，则物体放在哪个位置时，可能在光屏上观察到物体的像（）A．A点B．B点C．C点D．D点9、关于天文望远镜的说法错误的是（）A．让更多的光射入到物镜中B．力求把物镜的口径加大C．采用焦距很大的凸透镜作物镜D．增大观察的视角10、如图在探究凸透镜成像规律时，蜡烛与光屏分置于凸透镜两侧，保持凸透镜的位置不变，先后把蜡烛分别放在如图所示的a、b、c、d四点，并调整光屏的位置，要想在光屏上得到最大的像；蜡烛应放置的点是（）A．a点B．b点C．c点D．d点第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、人的眼睛好像是一架照相机，它的晶状体和角膜共同作用相当于一个凸透镜，它能把来自物体的光（选填“会聚”或“发散”）在视网膜上，形成物体的（选填“实”或“虚”）像．2、如图所示是张欢通过实验得到的凸透镜的像距v和物距u关系的图象，由图可知凸透镜的焦距是cm；当物距为5cm时的成像特点可应用于（填“照相机”、“投影仪”或“放大镜”）．3、在探究凸透镜成像规律的实验中，当蜡烛距透镜20cm时，光屏上得到清晰等大的像，则该透镜的焦距是cm．增大蜡烛与透镜的距离，为在光屏上再次得到清晰的像，应将光屏向透镜（选填“靠近”或“远离”）的方向移动，应用这一成像特点可制成．4、全国中学生体质健康调研数据表明：中学生近视发生率约为55.22%，且急剧低龄化．如下图所示，（选填“甲”或“乙”）图表示近视眼的光路示意图，矫正近视眼应佩带（选填“凸”或“凹”）透镜制成的眼镜片5、小明利用电脑上的视频摄像头给自己拍数码登记照．试拍后发现左脸白，右脸黑，原来是台灯放在左侧，这是由于光的造成的；调整台灯后，如果觉得像偏小，他应该（选填“靠近”或“远离”）镜头．看着自己的照片，发现面部光线还是不均匀．请你帮他想出一个解决办法
