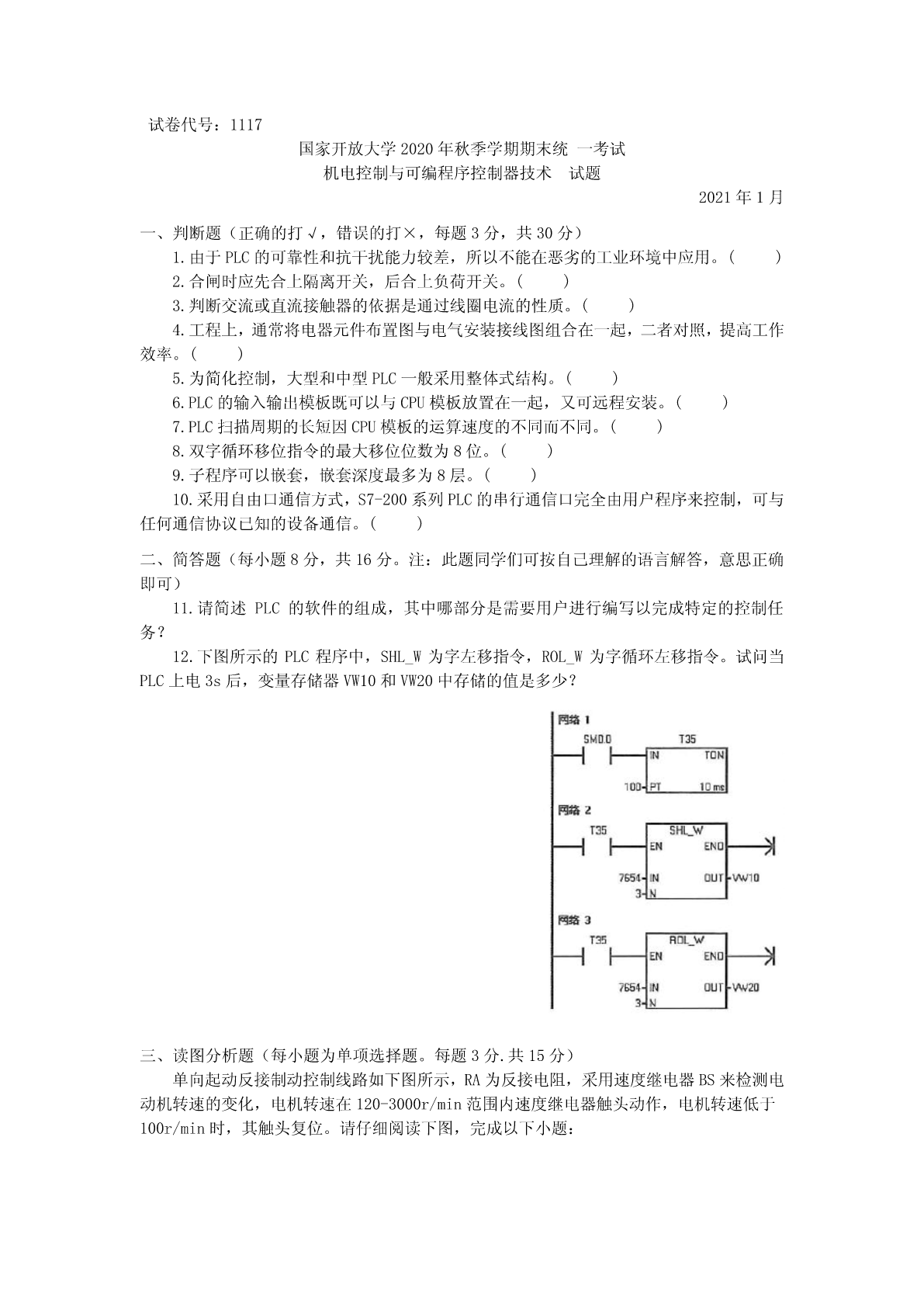

试卷代号：1117国家开放大学2020年秋季学期期末统一考试机电控制与可编程序控制器技术试题2021年1月一、判断题（正确的打√，错误的打×，每题3分，共30分）1.由于PLC的可靠性和抗干扰能力较差，所以不能在恶劣的工业环境中应用。()2.合闸时应先合上隔离开关，后合上负荷开关。()3.判断交流或直流接触器的依据是通过线圈电流的性质。()4.工程上，通常将电器元件布置图与电气安装接线图组合在一起，二者对照，提高工作效率。()5.为简化控制，大型和中型PLC一般采用整体式结构。()6.PLC的输入输出模板既可以与CPU模板放置在一起，又可远程安装。()7.PLC扫描周期的长短因CPU模板的运算速度的不同而不同。()8.双字循环移位指令的最大移位位数为8位。()9.子程序可以嵌套，嵌套深度最多为8层。()10.采用自由口通信方式，S7-200系列PLC的串行通信口完全由用户程序来控制，可与任何通信协议已知的设备通信。()二、简答题（每小题8分，共16分。注：此题同学们可按自己理解的语言解答，意思正确即可）11.请简述PLC的软件的组成，其中哪部分是需要用户进行编写以完成特定的控制任务？12.下图所示的PLC程序中，SHL_W为字左移指令，ROL_W为字循环左移指令。试问当PLC上电3s后，变量存储器VW10和VW20中存储的值是多少？三、读图分析题（每小题为单项选择题。每题3分.共15分）单向起动反接制动控制线路如下图所示，RA为反接电阻，采用速度继电器BS来检测电动机转速的变化，电机转速在120-3000r/min范围内速度继电器触头动作，电机转速低于100r/min时，其触头复位。请仔细阅读下图，完成以下小题：
