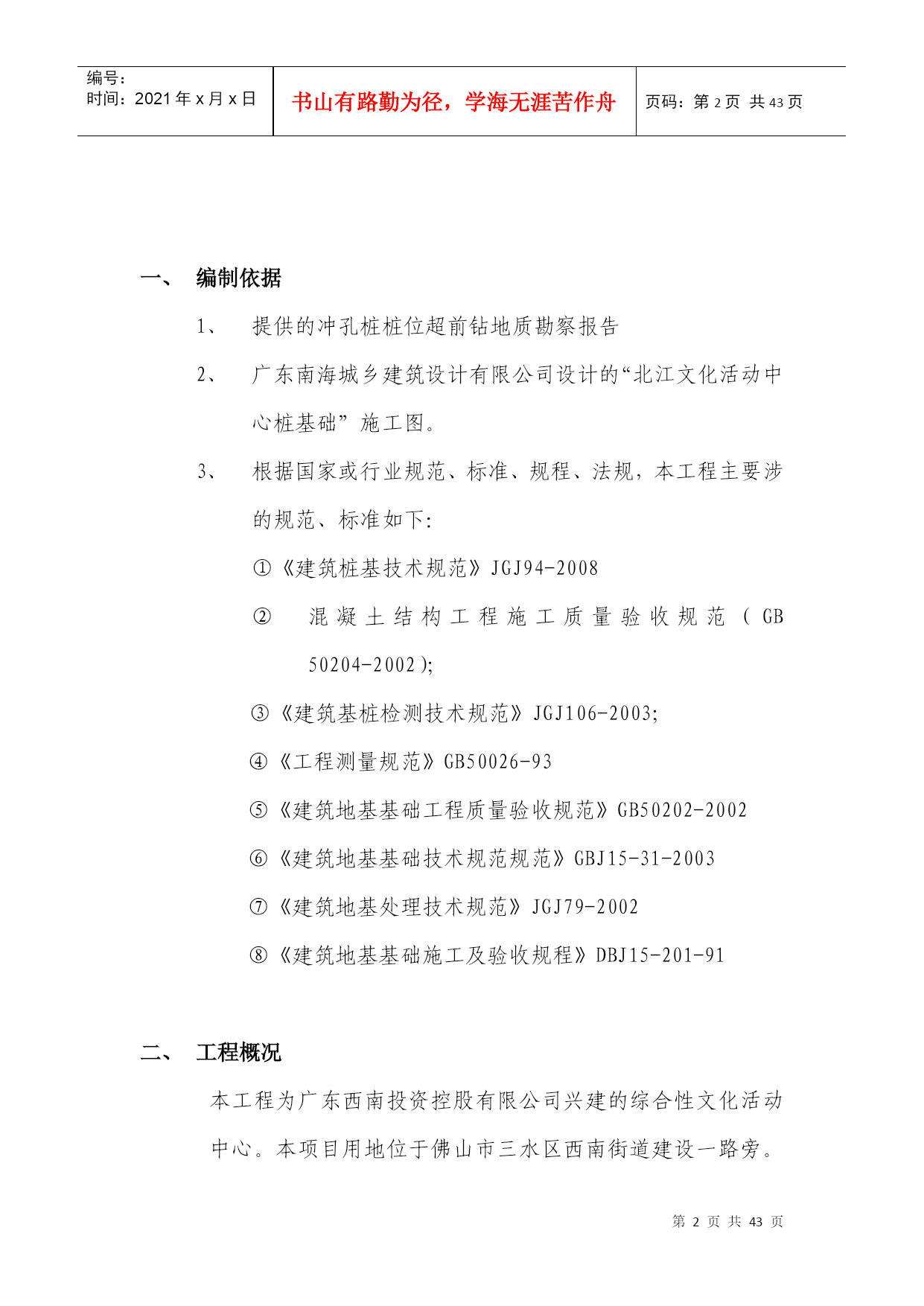

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第页共NUMPAGES43页第PAGE\*MERGEFORMAT43页共NUMPAGES\*MERGEFORMAT43页目录编制依据工程概况三、质量、安全目标四、设计参数和工程量五、施工准备标六、施工现场布置及工期安排计划备七、桩位放线八、冲孔施工九、安全技术措施十、质量目标及各种保证措施编制依据提供的冲孔桩桩位超前钻地质勘察报告广东南海城乡建筑设计有限公司设计的“北江文化活动中心桩基础”施工图。根据国家或行业规范、标准、规程、法规，本工程主要涉的规范、标准如下：①《建筑桩基技术规范》JGJ94-2008混凝土结构工程施工质量验收规范（GB50204-2002）；③《建筑基桩检测技术规范》JGJ106-2003；④《工程测量规范》GB50026-93⑤《建筑地基基础工程质量验收规范》GB50202-2002⑥《建筑地基基础技术规范规范》GBJ15-31-2003⑦《建筑地基处理技术规范》JGJ79-2002⑧《建筑地基基础施工及验收规程》DBJ15-201-91工程概况本工程为广东西南投资控股有限公司兴建的综合性文化活动中心。本项目用地位于佛山市三水区西南街道建设一路旁。本工程为框架/剪力墙结构，地下一层，总建筑面积为16495.00m2，建筑高度22.66m，建筑层数4层,单跨最大跨度17.7米。建设单位：广东西南投资控股有限公司施工单位：广东卓正建设工程有限公司设计单位：广东南海城乡建筑设计有限公司监理单位：广东省城规建设监理有限公司受广东西南投资控股有限公司的委托，我公司承接了北江文化活动中心项目的冲孔桩施工，该区域为砂质岩层,且“孤石”分布较多。为了确保工程质量和施工进度特编制此施工方案，以此指导施工。地质情况:地层分布,场地范围内岩土层分为第四系(Q4)土层及岩石;其中第四系地层包括场地上部的杂填土、粉质粘土、淤泥、强风化泥岩及中风化泥质砂岩，基底为燕山期侵入岩花岗岩风化层。第四系1、杂填土：由粉质粘土回填而成，含建筑碎块，结构松散，稍湿。厚度：1.00-4.00m,平均2.11m.2、粉质粘土：灰黄色，以粘粒为主，含粉细粒，局部见大量粉细粒，稍有光泽，可塑，硬塑。层厚0.70-6.00m，平均1.92m.3、淤泥:灰黑色,以粘粒为主，富含有机质，腐殖质，饱和,流塑-软塑,层厚1.50-8.50m，平均4.70m.4、强风化泥岩:暗红色,岩质疏松，性软，手折易断，岩芯呈半岩半土状，干钻难进。层厚3.50-12.80m，平均8.65m.5、中风化泥质砂岩:灰褐色,主要成分为粉砂质，含少量泥质，岩芯呈短柱状，少量块状。厚度：3.00-8.80m,平均6.08m。水文地质条件：地下水类型：2-8土层富水性和透水性均教差，为相对隔水层。在雨季，局部厚度较大的素填土（1土层）中会含有少量的上层滞水。地下水主要接收大气降水补给和同含层的侧向补给，自四周山体向场地中部冲沟迳流排泄。勘察期间测得场地内部分钻孔初见水位埋深为0.20m-0.80m,终孔后测得部分钻孔稳定水位埋深为0.30m-1.20m.勘察期间处于枯水期，其水位基本上为全年的最低值，预计到丰水期，地下水位会上升至0.20m-0.60m左右.根据水质及土样的腐蚀性分析结果.地下水对混凝土结构和钢筋混凝土结构中的钢筋均具有微腐蚀性。三、质量、安全目标3.1质量目标3.1.1合同范围内的所有工程的结构安全和使用功能全部符合设计及业主的要求。3.1.2所有隐蔽工程经业主和监理单位、建设主管部门验收一次合格。3.1.3分项、分部工程质量合格率100%，分项工程优良率达到90%以上，所有分部与单位工程优良率100%，确保各单位工程验收一次成优。3.2安全目标3.2.1杜绝死亡、火灾、设备等重大事故；3.2.2事故负伤频率控制在1.5‰以下。四、设计参数和工程量4.1设计要求4.1.1本工程为嵌岩桩，要求桩端持力层进入中风化泥质砂岩不少于1倍桩径，详见设计图纸：4.1.2成孔进入基岩面应采取分段取样，验证持力层；4.1.3桩身采用通长配筋，钢筋笼制作必须按照设计图纸和规范要求制作，分段钢筋笼接头必须按规范要求错开；4.1.4钢筋笼主筋保护层厚度为70mm；4.1.5设计砼强度等级为C30；4.1.6桩径容许偏差为±50mm，垂直度容许偏差为<1%；4.1.7桩位容许偏差为边桩D/6且不大于100,中间桩D/4且不大于150；4.1.8其它未尽事宜详见设计图纸并严格按现行国家有关规范、规程进行施工。五、施工准备5.1.施工机械使用与维护北江文化活
