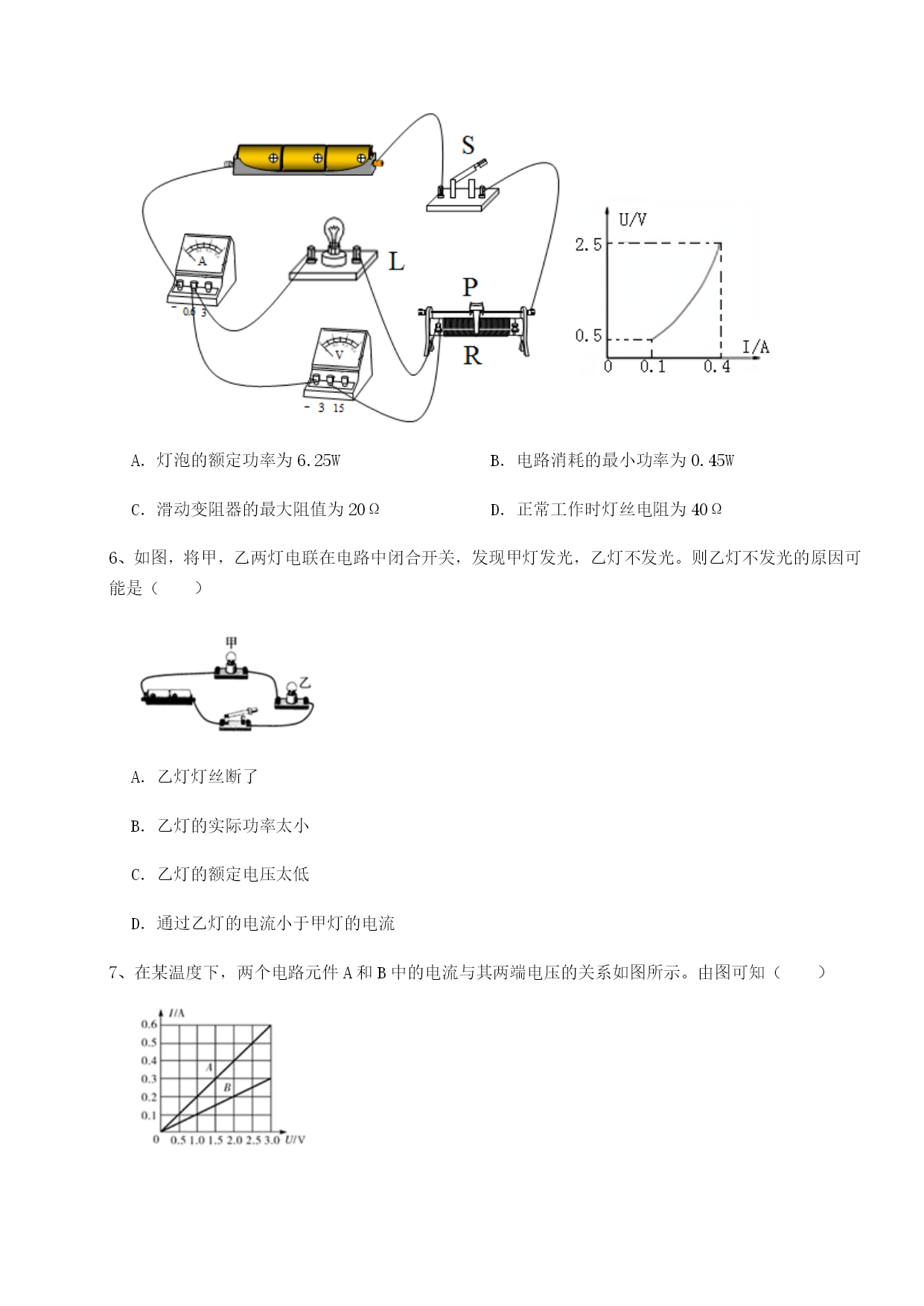

山西太原市育英中学北师大版物理九年级电功和电功率章节训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示的四种情况中，符合安全用电原则的是（）A．电动机外壳没有接地B．使用绝缘层破损的电线C．人靠近高压带电体D．使用试电笔时，手要接触笔尾金属体2、家庭电路中，造成人体发生触电事故的原因是（）A．人体带来了电B．有电流通过人体C．有电压加在人体上D．通过，人体的电流超过安全值3、用如图的装置探究影响电流热效应的因素，电阻丝R1和R2分别密封在两只完全相同的烧瓶中，且R1＜R2，瓶中装有质量相等的煤油．下列说法正确的是（）A．该装置用来探究电流热效应与电流大小的关系B．闭合开关后，装R1电阻丝的烧瓶中温度计示数上升较快C．实验中，通过温度计示数的变化来比较电阻丝产生生热量的多少D．将某一烧瓶中的煤油换成等质量的水，可比较煤油和水的比热容大小4、有两只灯泡L1、L2，分别标有“220V100W”和“220V40W”的字样。若不考虑温度对灯丝电阻的影响，下列说法中正确的是（）A．两灯正常发光时，L1的电阻较大B．两灯并联接入220V的电路，L1、L2消耗功率之比是2∶5C．两灯串联接入220V的电路，L2灯更亮D．两灯正常发光时，甲消耗的电能比乙多5、如图所示，测量额定电压为2.5V小灯泡电功率，电源电压恒为4.5V。移动滑动变阻器的滑片，由接入电路中的最大阻值开始记录数据，得到小灯泡的图像，由此可知（）A．灯泡的额定功率为6.25WB．电路消耗的最小功率为0.45WC．滑动变阻器的最大阻值为20ΩD．正常工作时灯丝电阻为40Ω6、如图，将甲，乙两灯电联在电路中闭合开关，发现甲灯发光，乙灯不发光。则乙灯不发光的原因可能是（）A．乙灯灯丝断了B．乙灯的实际功率太小C．乙灯的额定电压太低D．通过乙灯的电流小于甲灯的电流7、在某温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。由图可知（）A．元件A的电阻大于元件B的电阻B．通过导体的电流相同时，导体A的电功率较大C．将A和B并联后接在电压为2V的电源两端，干路总电流为0.6AD．将A和B串联后接到另一电源上，当通过元件A的电流为0.3A时，电路的总功率为0.45W8、将“220V100W”的电风扇和“220V100W”的电烙铁分别接人家庭电路中，正常工作相同时间，关于两者消耗的电能和产生的热量，下列说法正确的是（）A．消耗的电能和产生的热量都一样多B．消耗的电能一样多，但产生的热量不一样多C．消耗的电能不样多，但产生的热量一样多D．清耗的电能和产生的热量都不一样多9、如图甲的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器阻值变化的图像如图乙，下列说法正确的是（）A．R1的阻值为15ΩB．R2=20Ω时，电压表示数为4VC．该电路的最大功率为3.6WD．滑片在b端时，电路中的电流为0.02A10、额定电压均为6V的甲、乙两灯，U-I图线如图所示下列说法正确的是（）A．甲、乙两灯的电阻均随电压增大而减小B．甲、乙两灯的额定功率之比为4:1C．甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为3：2D．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1:3第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、某小灯泡上标有“6V6W”字样，则其正常工作时的电阻为Ω，如果其电流随两端电压变化关系的曲线如图所示，则当小灯泡两端的电压为2V时，通过小灯的电流为A，此时小灯泡的电阻为Ω。2、题图是某野外探险小队利用电池和口香糖锡纸取火的情景、取口香糖锡纸，剪成图甲所示中间窄两端宽的形状，将锡纸条带锡的一面分别接在电池的正、负极两端，如图乙所示，锡纸条中间很快着火，此现象说明锡纸条(选填“中间”或“两端")位置电阻较大，在通电时间和相同时，该处产生的热量较。3、标有“6V3W”的小灯泡，它的电流——电压图像如图所示，则它正常工作10s消耗的电能是J；将它与一个10Ω的定值电阻串联在8V的电路中，灯泡接入电路的电阻为Ω，电路消耗的总功率为W。4、从图电能表上看出，该用户家中接入用电器的电功率最多允许达到W
