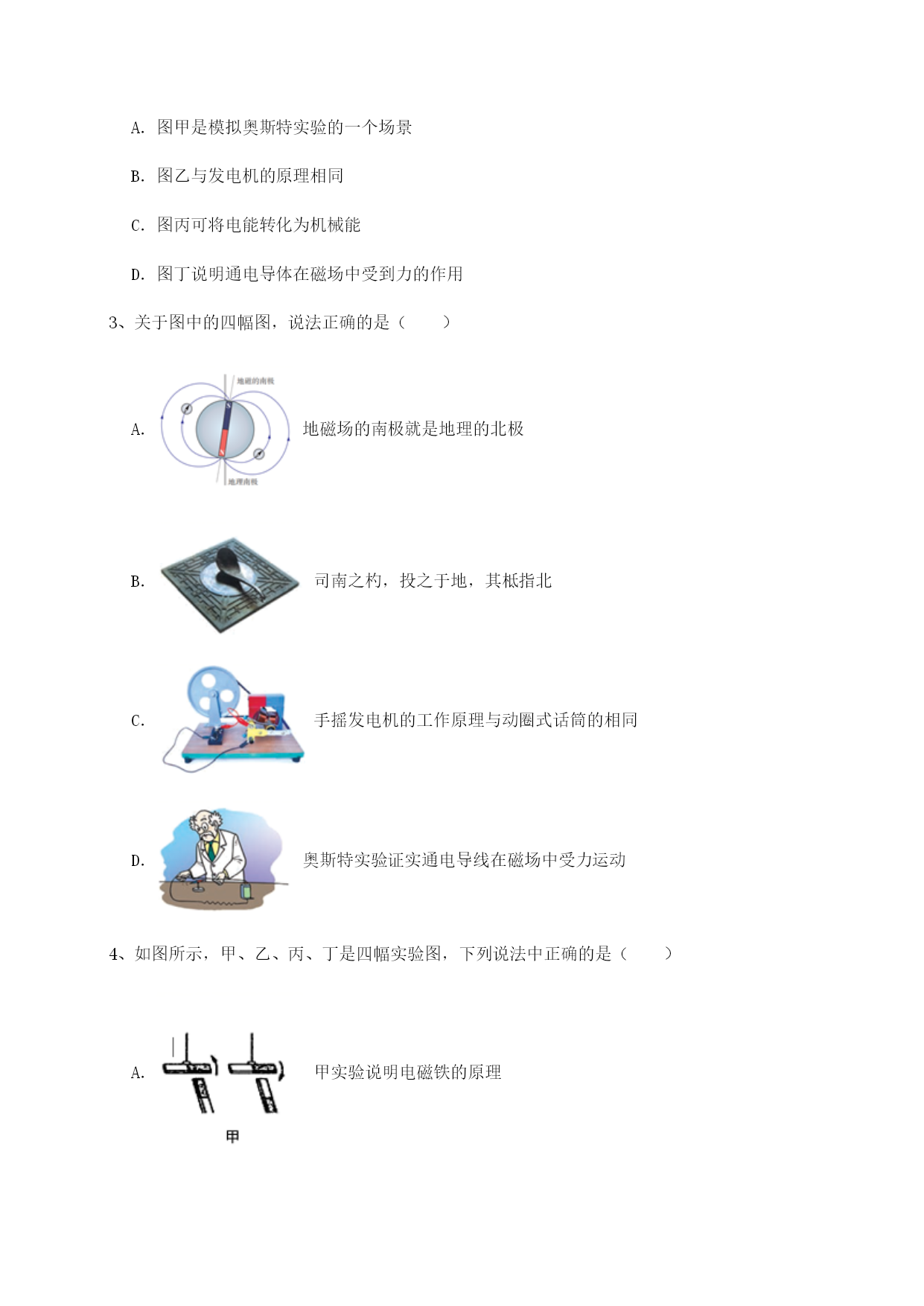

四川遂宁市第二中学北师大版物理九年级电磁现象达标测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，是条形磁体的磁场分布图，下列说法正确的是()A．该条形磁体的左端为N极，右端为S极B．a处的磁场强弱与b处的磁场强弱相同C．置于a点的小磁针，静止时南极指向左侧D．磁感应线是为了研究方便引入的假想曲线2、关于图中四幅图的说法，正确的是（）A．图甲是模拟奥斯特实验的一个场景B．图乙与发电机的原理相同C．图丙可将电能转化为机械能D．图丁说明通电导体在磁场中受到力的作用3、关于图中的四幅图，说法正确的是（）A．地磁场的南极就是地理的北极B．司南之杓，投之于地，其柢指北C．手摇发电机的工作原理与动圈式话筒的相同D．奥斯特实验证实通电导线在磁场中受力运动4、如图所示，甲、乙、丙、丁是四幅实验图，下列说法中正确的是（）A．甲实验说明电磁铁的原理B．乙实验说明磁场能产生电流C．丙实验说明电磁感应现象D．丁实验说明机械能可以转化为电能5、如图所示是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝、电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号下列说法正确的是（）A．温度计中的水银是绝缘体B．温度降低到74℃以下，电铃响C．电铃响时，电磁铁右端是N极D．电铃响且滑片P向左移动时，电磁铁磁性减弱6、线上授课时，教师对着麦克风说话，声音使麦克风内膜片振动，引起磁场中与膜片相连的线圈振动，线圈中就会产生电流。下列装置的工作原理与麦克风相同的是（）A．发电机B．电冰箱C．电视机D．电饭锅7、如图所示是新一代的电动代步工具--自平衡独轮车，其核心部件是电动机，选项中与电动机的工作原理相同的是（）A．B．C．D．8、下列说法中正确的是（）A．磁感线是由铁屑组成的B．磁场看不见摸不着，但是可以借助小磁针感知它的存在C．地球是一个巨大的磁体，地磁的南北极跟地理的南北极是完全重合的D．小磁针的S极在某点所受磁场力的方向，跟该点磁场的方向相同9、在探究通电螺线管的磁场特点时，通电螺线管在某状态下的两个实验现象如图所示，其中小磁针（黑色一端为N极）静止时的指向情况如图甲所示。铁屑静止时的分布情况如图乙所示。图中能正确用磁感线描述这两个实验现象的是（）A．B．C．D．10、勤思考、爱交流的小琴对电磁的知识进行了总结，并与小文进行交流。小文认为小琴的结论有的正确、有的错误。小琴总结的下列结论中正确的是（）A．导体中的负电荷在做定向移动时不一定产生磁场B．改变磁场的方向，通电导线在磁场中的受力方向就发生改变C．闭合回路的导体在磁场中做切割磁感线运动时，导体中就产生感应电流D．指南针之所以指南北，是因为受到地磁场的原因第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示，是利用被磁化的缝衣针制成的简易指南针。若静止时针尖指向地理位置的北方，则针尖是简易指南针的极。此时，将指南针底座逆时针旋转90°，针尖静止时将指向地理位置的方.2、如图所示是小明设计的手摇电筒，其内部除灯泡，导线外只有固定的线圈和可来回运动的条形磁铁，当他沿图中箭头方向来回摇动手电筒时，灯泡发光，手摇电筒应用的是原理。3、如图所示的电路，开关S接到后，小磁针静止时，A端是极；将开关S由拨到，需调节滑动变阻器的滑片，目的是，则电磁铁的磁性（选填“增强”、“不变”或“减弱”）。4、如图所示，组装好实验器材，给铝棒（直导线）通电，观察到铝棒运动起来，表明磁场对通电直导线有；对调磁极，改变方向，观察到铝棒运动的方向发生改变，表明有关。5、如图所示，用细线悬挂的磁体AB，磁极未知，当闭合电路开关S后，磁体的B端与通电螺线管左端相互排斥，则B端是磁体的极，断开开关，磁体静止时，B端会指向地理的（选填“北方”或“南方”）6、如图是某同学设计的红外线体温安检电路，闭合开关S1后，电磁铁的上端为极，若要求S1、S2闭合后，无人经过或体温低于37.3℃的人经过时仅绿灯亮，体温高于37.3℃的人经过时，红灯亮且电铃响起，则采用的热敏电阻的阻值应随着温度升高而。7、如图所示
