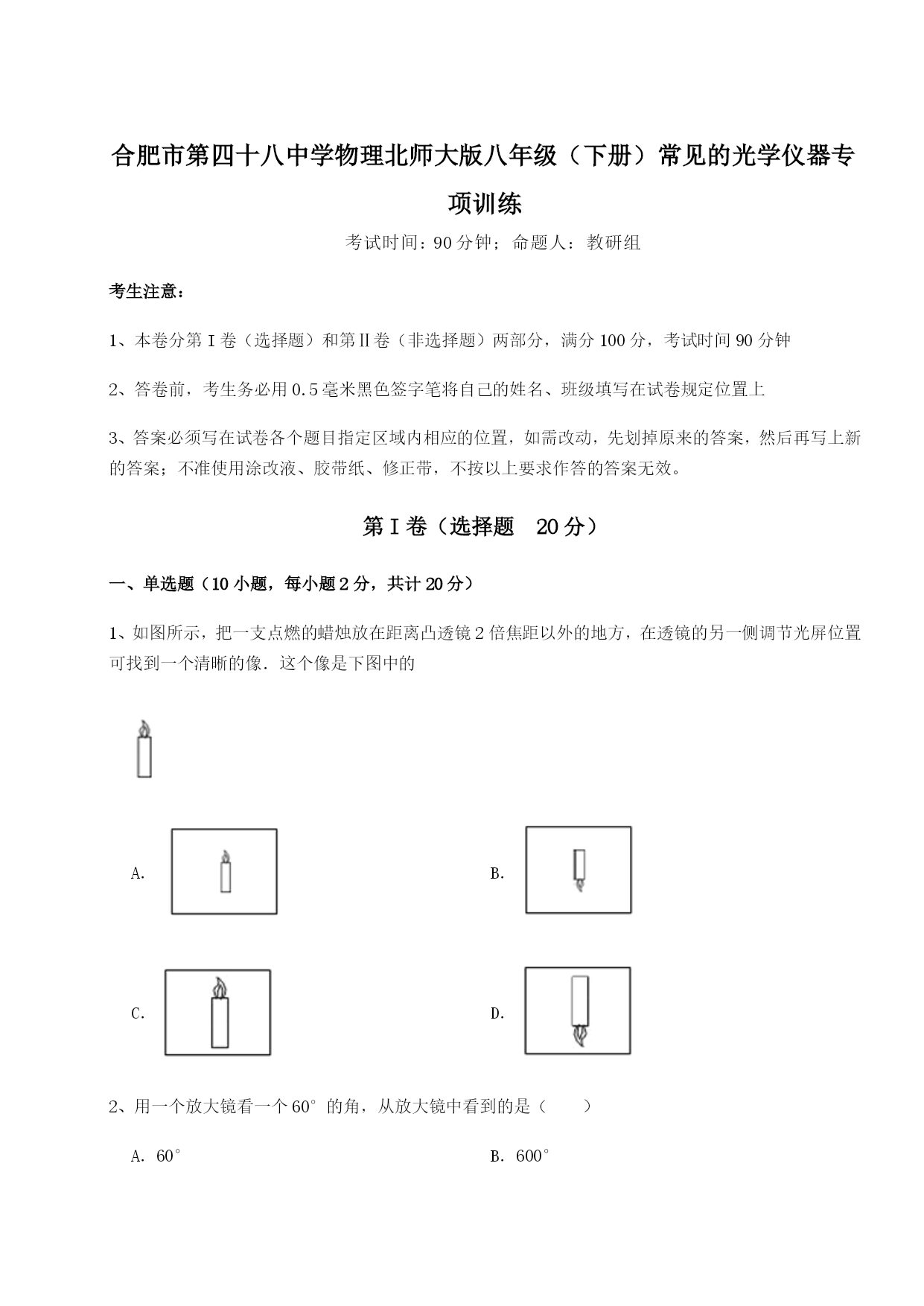

合肥市第四十八中学物理北师大版八年级（下册）常见的光学仪器专项训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，把一支点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在透镜的另一侧调节光屏位置可找到一个清晰的像．这个像是下图中的A．B．C．D．2、用一个放大镜看一个60°的角，从放大镜中看到的是（）A．60°B．600°C．120°D．无法确定度数3、把物体放在离凸透镜30cm处时，在透镜的另一侧光屏上，得到物体倒立、缩小的实像，这个透镜的焦距可能是（）A．10cmB．20cmC．25cmD．30cm4、将点燃的蜡烛放在凸透镜前，在透镜另一侧的光屏上得到清晰放大的像，如图所示，图中凸透镜焦距用f表示，与图中标注的L1和L2的大小关系正确的是（）A．L1>fB．L1>2fC．L1<f<L2D．5、如图是用来研究凸透镜成像规律的实验装置示意图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像．若透镜位置不变，将蜡烛移到刻度为30cm处，则（）A．移动光屏，可以在屏上得到倒立放大的像B．移动光屏，可以在屏上得到倒立缩小的像C．移动光屏，可以在屏上得到正立放大的像D．不论光屏移到什么位置，都不能在屏上得到清晰的像6、图是王亚平太空授课做水球透镜实验时的情景，通过水球可以看到她的像.以下有关像的判断及成像规律的应用，说法正确的是（）A．虚像照相机B．实像照相机C．虚像幻灯机D．实像幻灯机7、某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示。下列判断中正确的是（）A．该凸透镜的焦距是16cmB．当u＝10cm时，在光屏上能得到一个缩小的像C．当u＝22cm时，成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小8、如图，给凸透镜“戴”上近视眼镜，此时光屏上能成一清晰的像，若“取下”近视眼镜，为使光屏上的像清晰，在保持烛焰和透镜位置不变的条件下应将光屏（）A．靠近透镜B．远离透镜C．靠近透镜或远离透镜都可以D．保持在原来位置9、关于光学器材或设备，下列说法错误的是（）A．照相机、幻灯机的镜头都相当于凸透镜B．潜望镜利用了光的反射C．近视眼是将像成在了视网膜的后面D．电视机的遥控器可以发射出红外线10、把蜡烛放在距离凸透镜50cm处，在透镜另一侧的光屏上观察到倒立、缩小的清晰像．那么凸透镜的焦距不可能是（）A．30cmB．20cmC．10cmD．5cm第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、把凸透镜正对着太阳，可在距凸透镜15cm处得到一个最小、最亮的光斑。若将某一物体放在此凸透镜前20cm处，在凸透镜的另一侧调节光屏的位置，可在光屏上得到一个、、像。2、如图所示是张欢通过实验得到的凸透镜的像距v和物距u关系的图象，由图可知凸透镜的焦距是cm；当物距为5cm时的成像特点可应用于（填“照相机”、“投影仪”或“放大镜”）．3、每年的6月6日是全国爱眼日，目的是让人们注意要保护自己的眼睛。如图所示的眼镜的镜片是透镜，这种眼镜可以用于矫正眼。4、以镜正衣冠，如图所示，小红由远及近走向平面镜的过程中，她在镜中像的大小（选填“变大”、“变小”或“不变”）。周围的同学都能看见小红，是因为光照到小红身上，发生了光的反射。每年6月6日是全国“爱眼日”。如下图所示的四幅图中，表示近视眼成像情况的是③，矫正方法的是（填序号）。5、如图所示的透镜是透镜，用这种透镜制作的眼镜可以用于矫正眼．（选填“近视”或“远视”）6、吴洋同学通过物理知识的学习，知道放大镜就是凸透镜．在活动课中，他用放大镜观察自己的手指（如图甲），看到手指的像；（选填“放大”、“等大”或“缩小”）再用放大镜观察远处的房屋（如图乙），看到房屋的像．（选填“放大”、“等大”或“缩小”）吴洋所在班级照毕业像时，摄影师发现两旁还有同学没有进入取景框内，摄影师使照相机远离同学，同时还应（选填“增加”、“缩短”或“不改变”）照相机的暗箱长度，才会在取景框内得到清晰满意的画面．7
