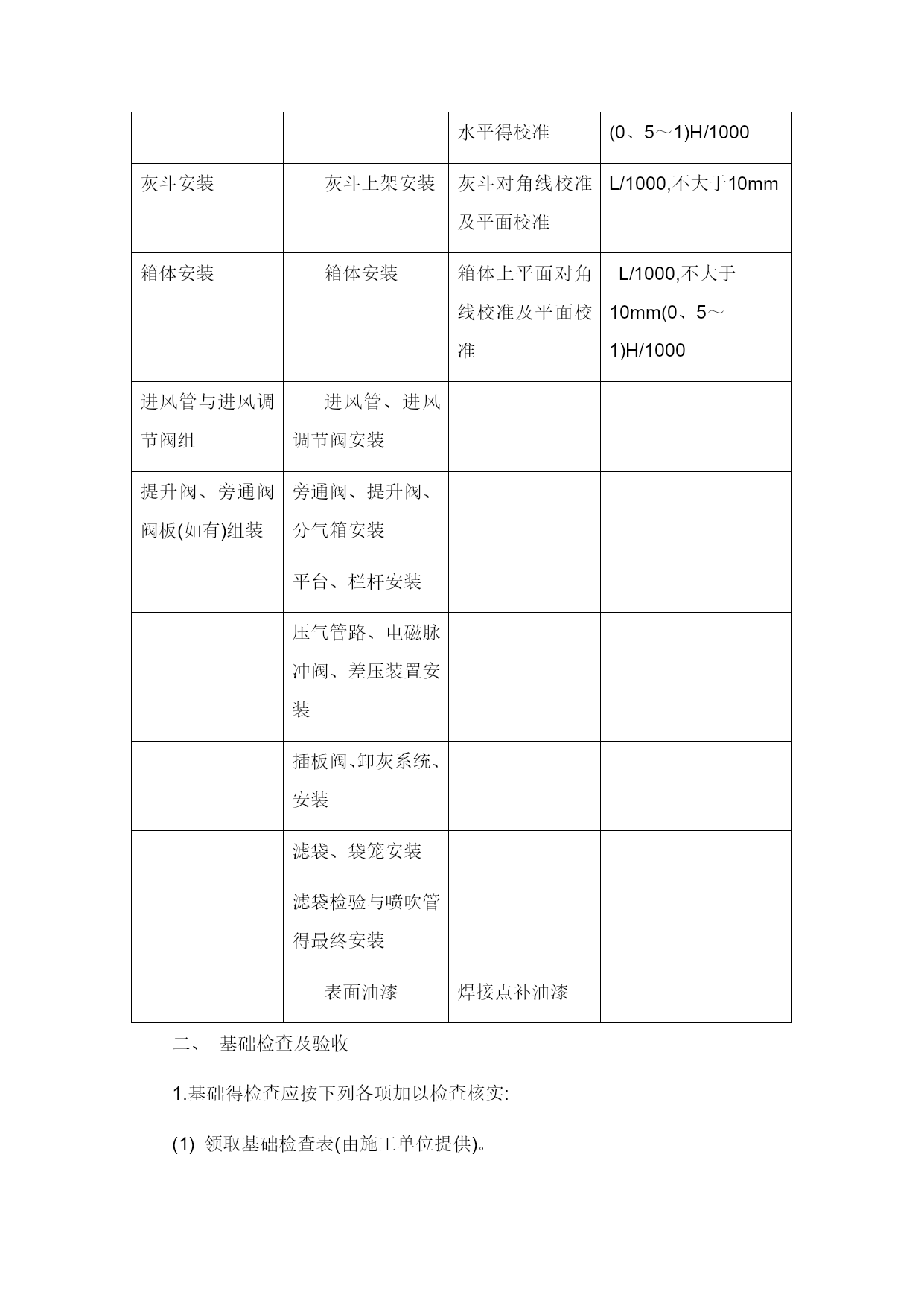

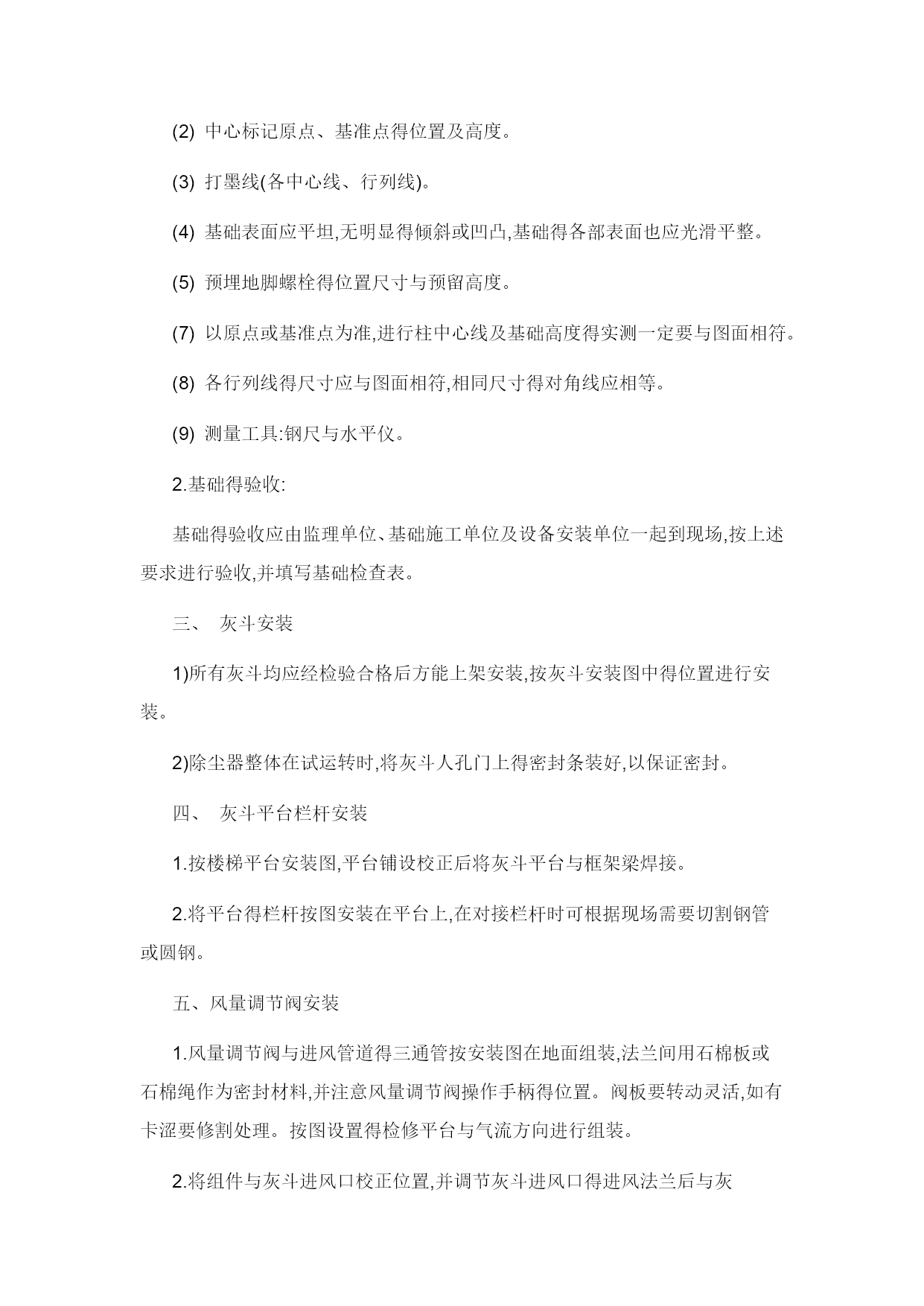

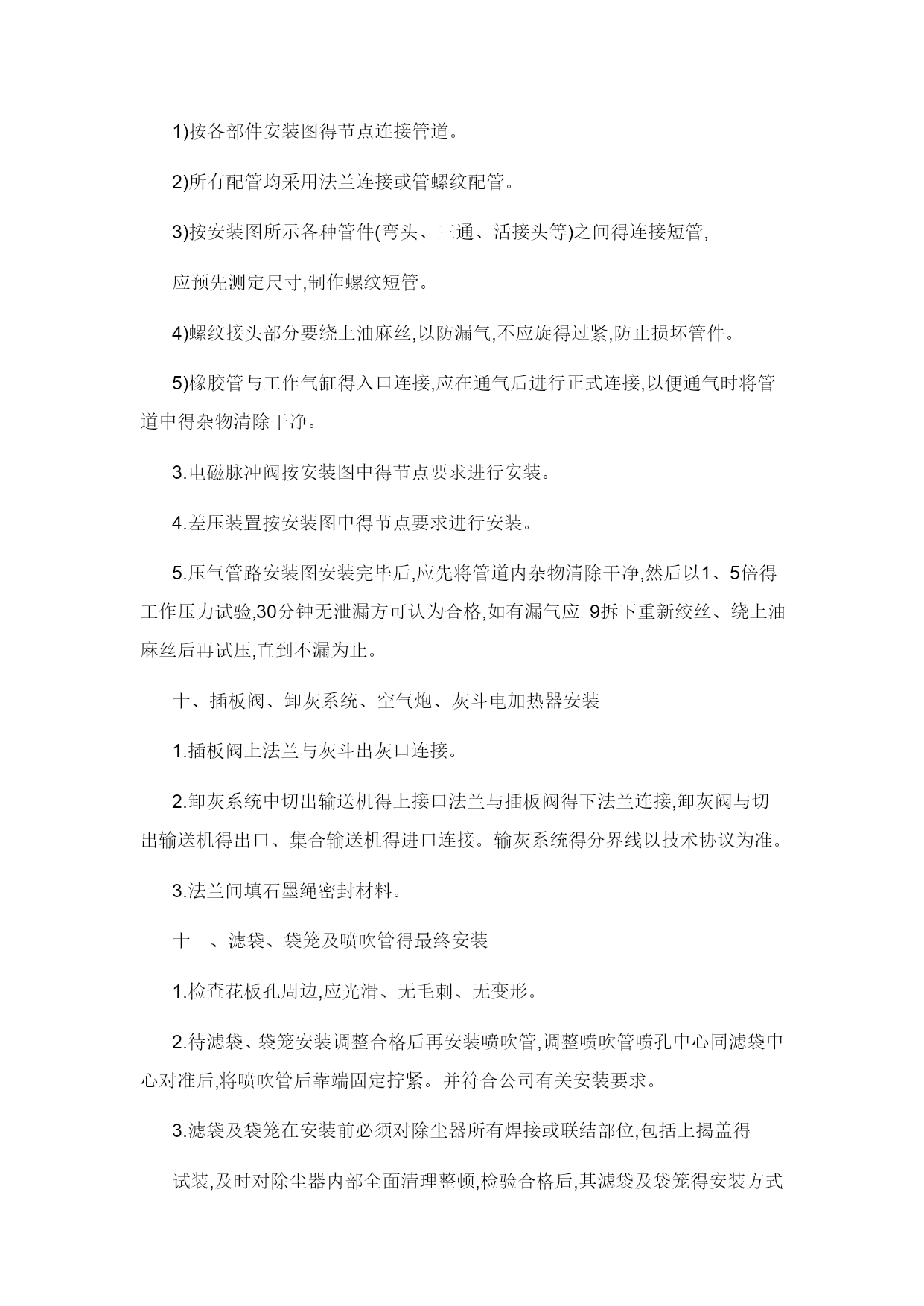

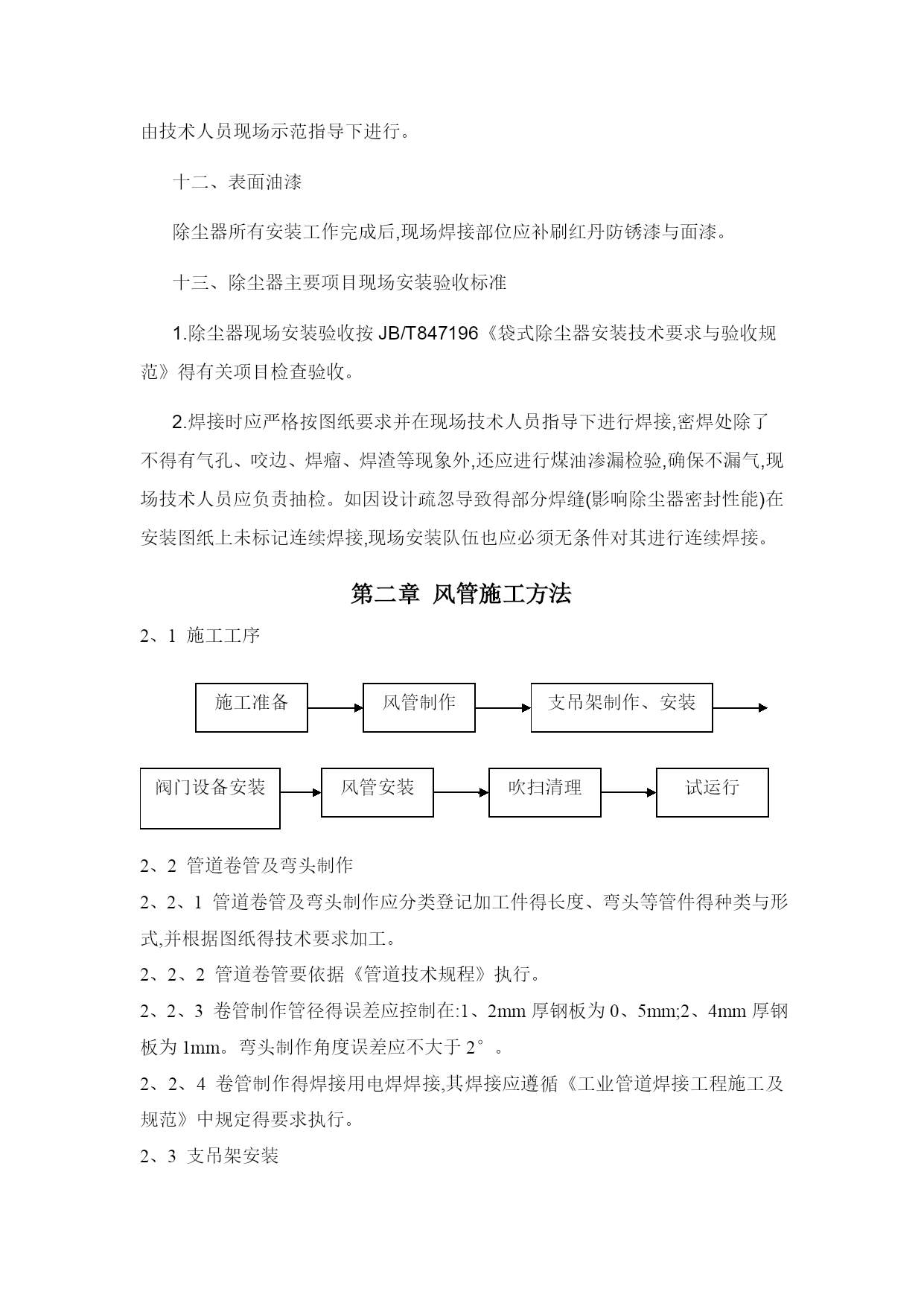

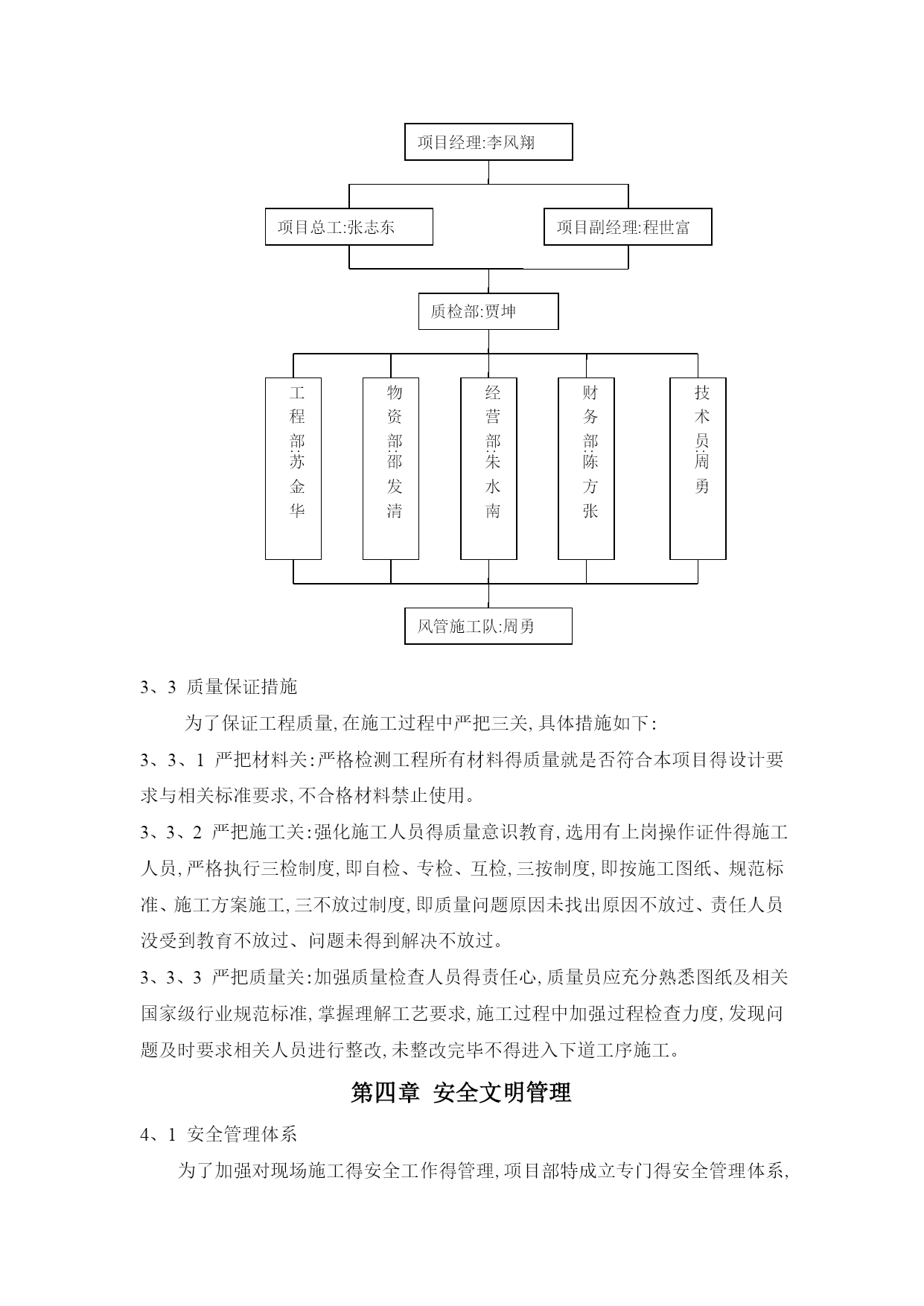

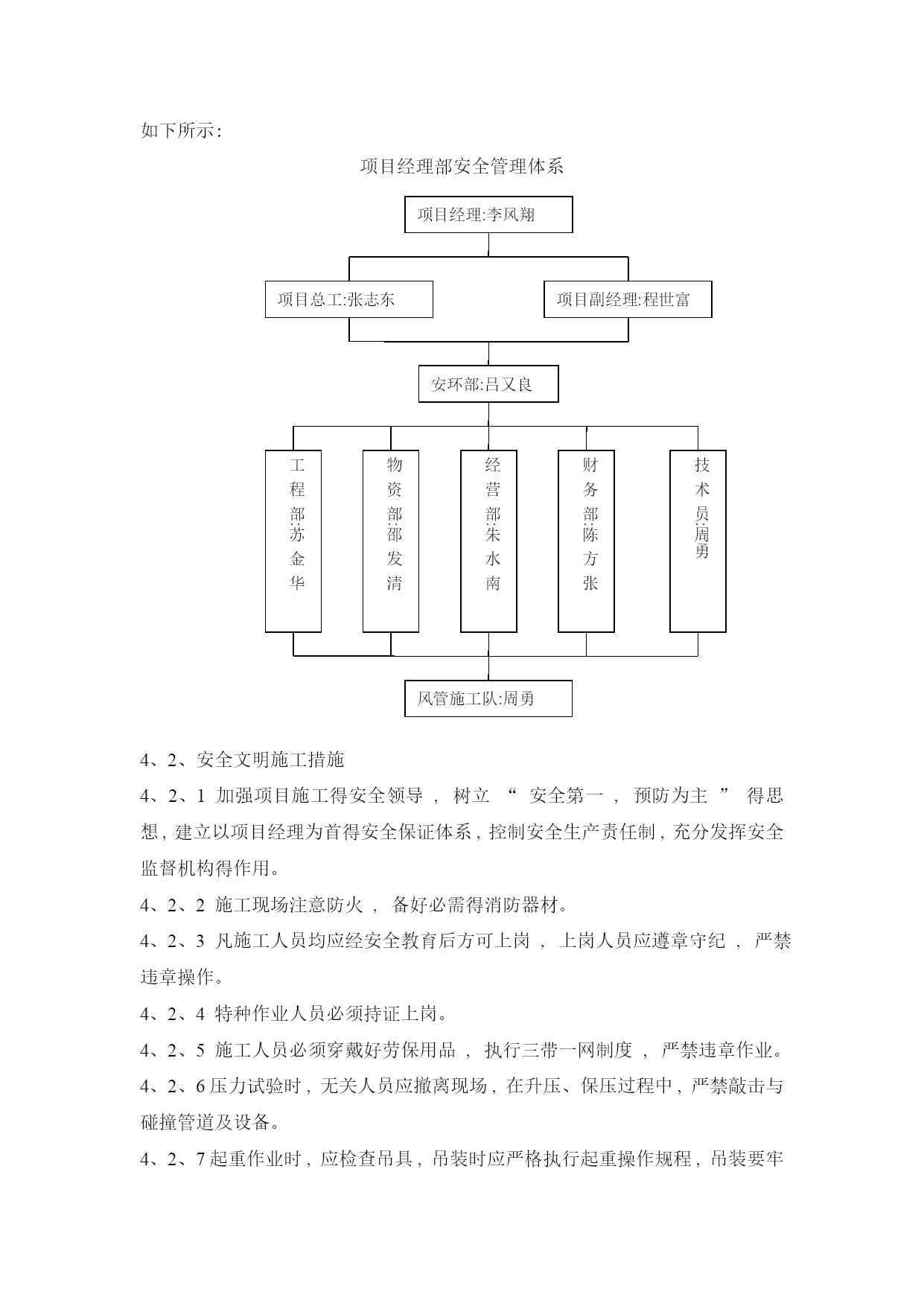

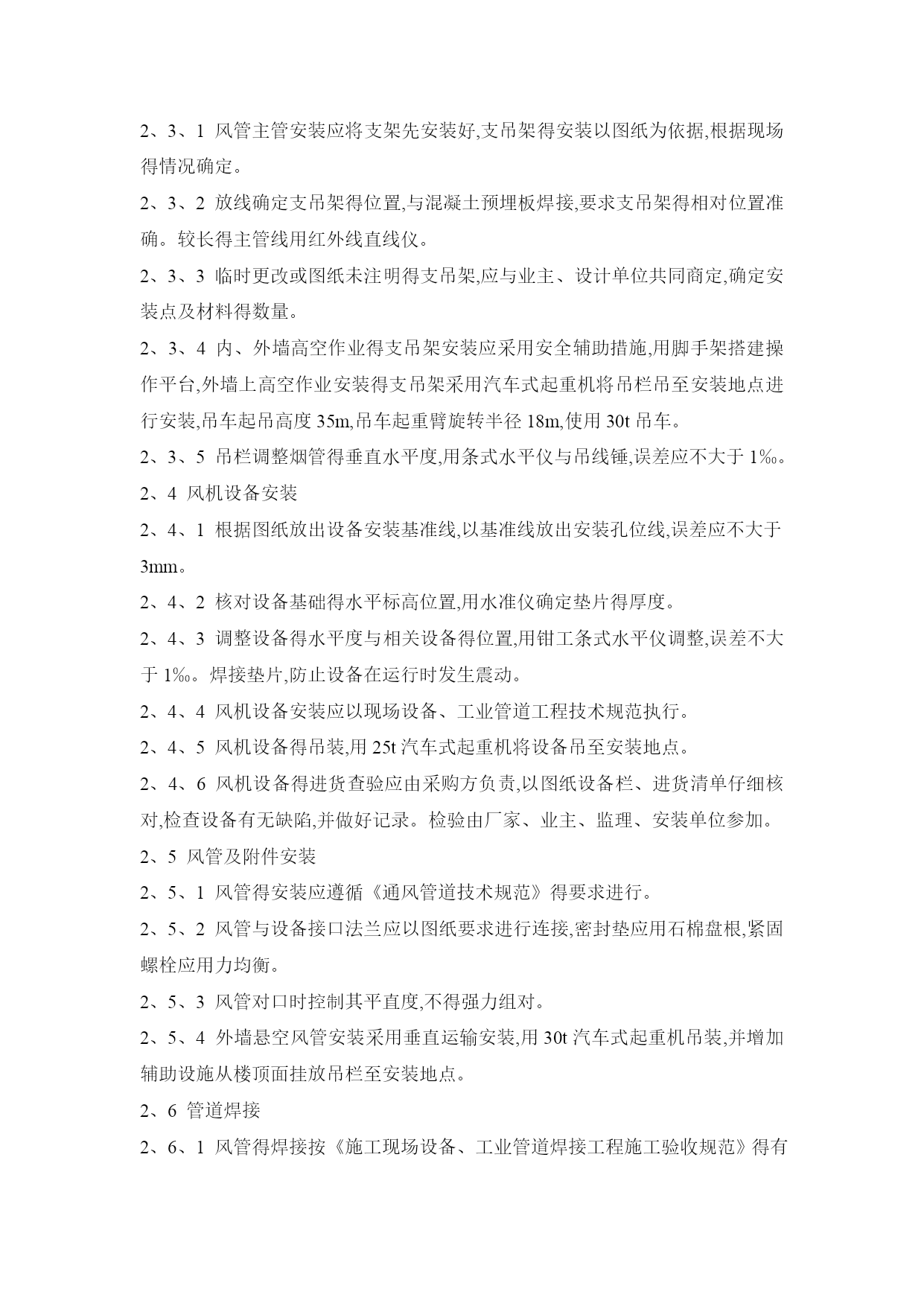

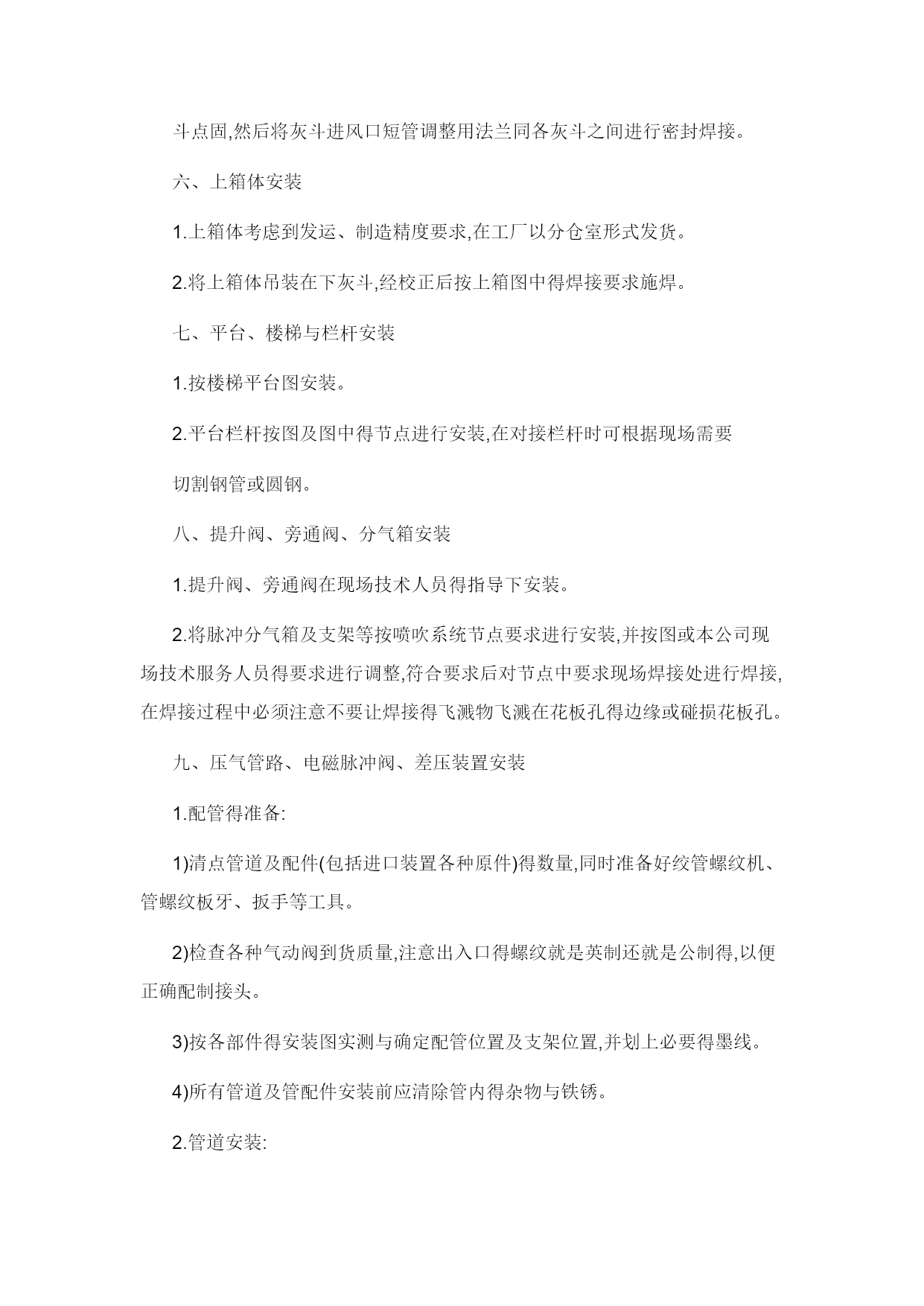

第一章工程概况1、1概述此工程为铜陵有色铜冶炼工艺技术改造(“双闪”厂区工程)配料与运输设备及除尘风管安装工程,由中国瑞林工程技术有限公司设计,施工地点在冶炼区配料与运输厂房内。主要工作量如下表:名称规格型号单位数量备注气箱脉冲袋式除尘器QMC323台3风管2mmm21000管件4mmm28001、2编制依据1、2、1《通风与空调工程质量验收规范》GB5024320021、2、2《通风管道技术规程》JGJ14120041、2、3《工业金属管道工程施工及验收规范》GB50235971、2、4《现场设备、工业管道焊接工程施工及验收规范》GB50236981、2、5施工图纸及厂家技术要求1、3施工准备1、3、1图纸会审,仔细得消化图纸得内容,了解工艺流程,对图纸上不理解得问题,要询问设计单位得设计人员。1、3、2检查土建工程与管道相关得项目就是否合格及存在得问题。1、3、3与管道连接得机械设备已找正合格,并已紧固。1、3、4施工人员到位。1、3、5材料及设备到位。一、设备安装顺序考虑吊装顺序与安装空间余地,一般情况下应按下列流程进行安装作业:地面工作本体安装本体校准测量基础检查与验收下部框架安装基础平面对角线水平得校准L/1000,不大于10mm(0、5~1)H/1000灰斗安装灰斗上架安装灰斗对角线校准及平面校准L/1000,不大于10mm箱体安装箱体安装箱体上平面对角线校准及平面校准L/1000,不大于10mm(0、5~1)H/1000进风管与进风调节阀组进风管、进风调节阀安装提升阀、旁通阀阀板(如有)组装旁通阀、提升阀、分气箱安装平台、栏杆安装压气管路、电磁脉冲阀、差压装置安装插板阀、卸灰系统、安装滤袋、袋笼安装滤袋检验与喷吹管得最终安装表面油漆焊接点补油漆二、基础检查及验收1.基础得检查应按下列各项加以检查核实:(1)领取基础检查表(由施工单位提供)。(2)中心标记原点、基准点得位置及高度。(3)打墨线(各中心线、行列线)。(4)基础表面应平坦,无明显得倾斜或凹凸,基础得各部表面也应光滑平整。(5)预埋地脚螺栓得位置尺寸与预留高度。(7)以原点或基准点为准,进行柱中心线及基础高度得实测一定要与图面相符。(8)各行列线得尺寸应与图面相符,相同尺寸得对角线应相等。(9)测量工具:钢尺与水平仪。2.基础得验收:基础得验收应由监理单位、基础施工单位及设备安装单位一起到现场,按上述要求进行验收,并填写基础检查表。三、灰斗安装1)所有灰斗均应经检验合格后方能上架安装,按灰斗安装图中得位置进行安装。2)除尘器整体在试运转时,将灰斗人孔门上得密封条装好,以保证密封。四、灰斗平台栏杆安装1.按楼梯平台安装图,平台铺设校正后将灰斗平台与框架梁焊接。2.将平台得栏杆按图安装在平台上,在对接栏杆时可根据现场需要切割钢管或圆钢。五、风量调节阀安装1.风量调节阀与进风管道得三通管按安装图在地面组装,法兰间用石棉板或石棉绳作为密封材料,并注意风量调节阀操作手柄得位置。阀板要转动灵活,如有卡涩要修割处理。按图设置得检修平台与气流方向进行组装。2.将组件与灰斗进风口校正位置,并调节灰斗进风口得进风法兰后与灰斗点固,然后将灰斗进风口短管调整用法兰同各灰斗之间进行密封焊接。六、上箱体安装1.上箱体考虑到发运、制造精度要求,在工厂以分仓室形式发货。2.将上箱体吊装在下灰斗,经校正后按上箱图中得焊接要求施焊。七、平台、楼梯与栏杆安装1.按楼梯平台图安装。2.平台栏杆按图及图中得节点进行安装,在对接栏杆时可根据现场需要切割钢管或圆钢。八、提升阀、旁通阀、分气箱安装1.提升阀、旁通阀在现场技术人员得指导下安装。2.将脉冲分气箱及支架等按喷吹系统节点要求进行安装,并按图或本公司现场技术服务人员得要求进行调整,符合要求后对节点中要求现场焊接处进行焊接,在焊接过程中必须注意不要让焊接得飞溅物飞溅在花板孔得边缘或碰损花板孔。九、压气管路、电磁脉冲阀、差压装置安装1.配管得准备:1)清点管道及配件(包括进口装置各种原件)得数量,同时准备好绞管螺纹机、管螺纹板牙、扳手等工具。2)检查各种气动阀到货质量,注意出入口得螺纹就是英制还就是公制得,以便正确配制接头。3)按各部件得安装图实测与确定配管位置及支架位置,并划上必要得墨线。4)所有管道及管配件安装前应清除管内得杂物与铁锈。2.管道安装:1)按各部件安装图得节点连接管道。2)所有配管均采用法兰连接或管螺纹配管。3)按安装图所示各种管件(弯头、三通、活接头等)之间得连接短管,应预先测定尺寸,制作螺纹短管。4)螺纹接头部分要绕上油麻丝,以防漏气,不应旋得过紧,防止损坏管件。5)橡胶管与工作气缸得入口连接,应在通气后进
