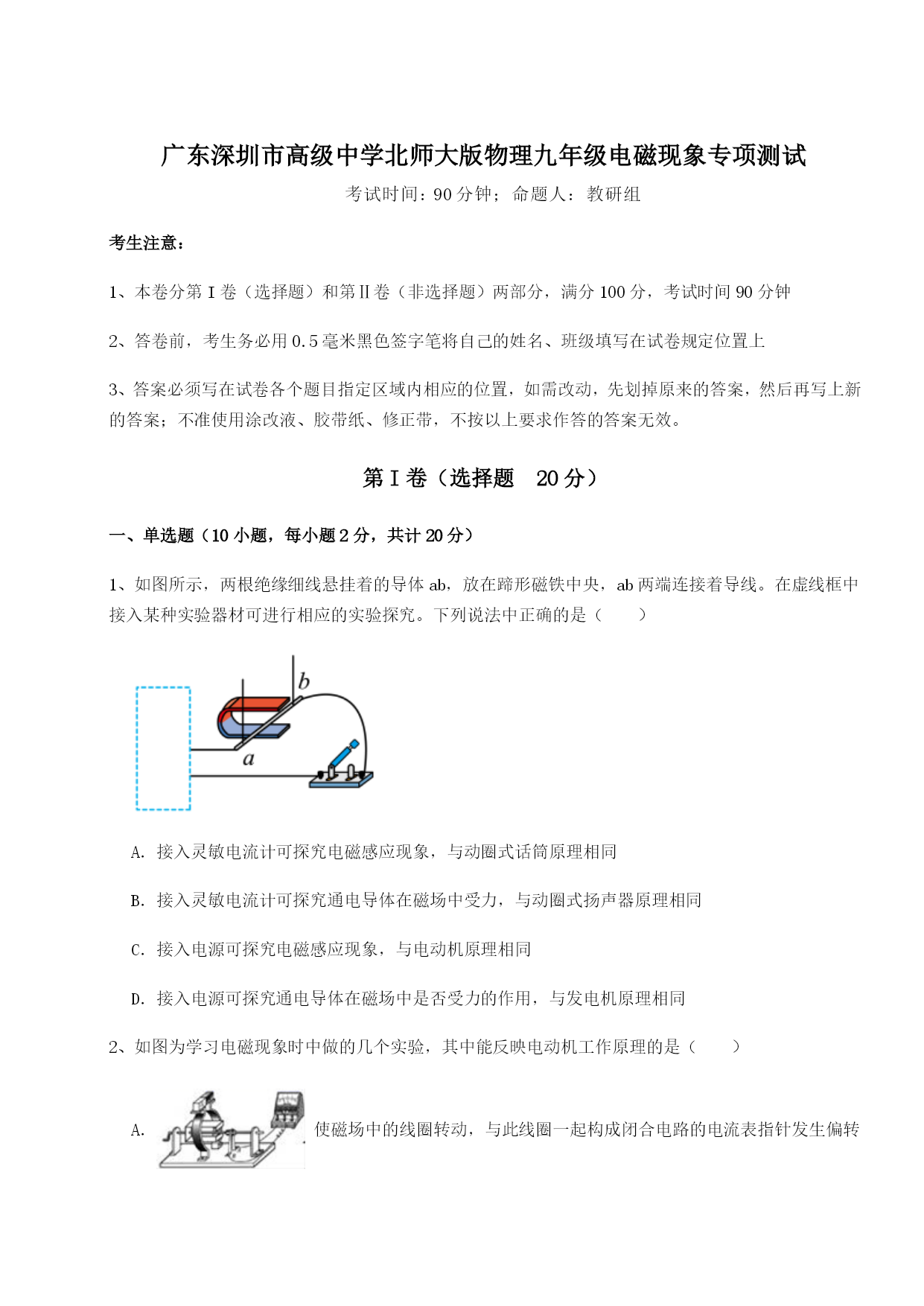

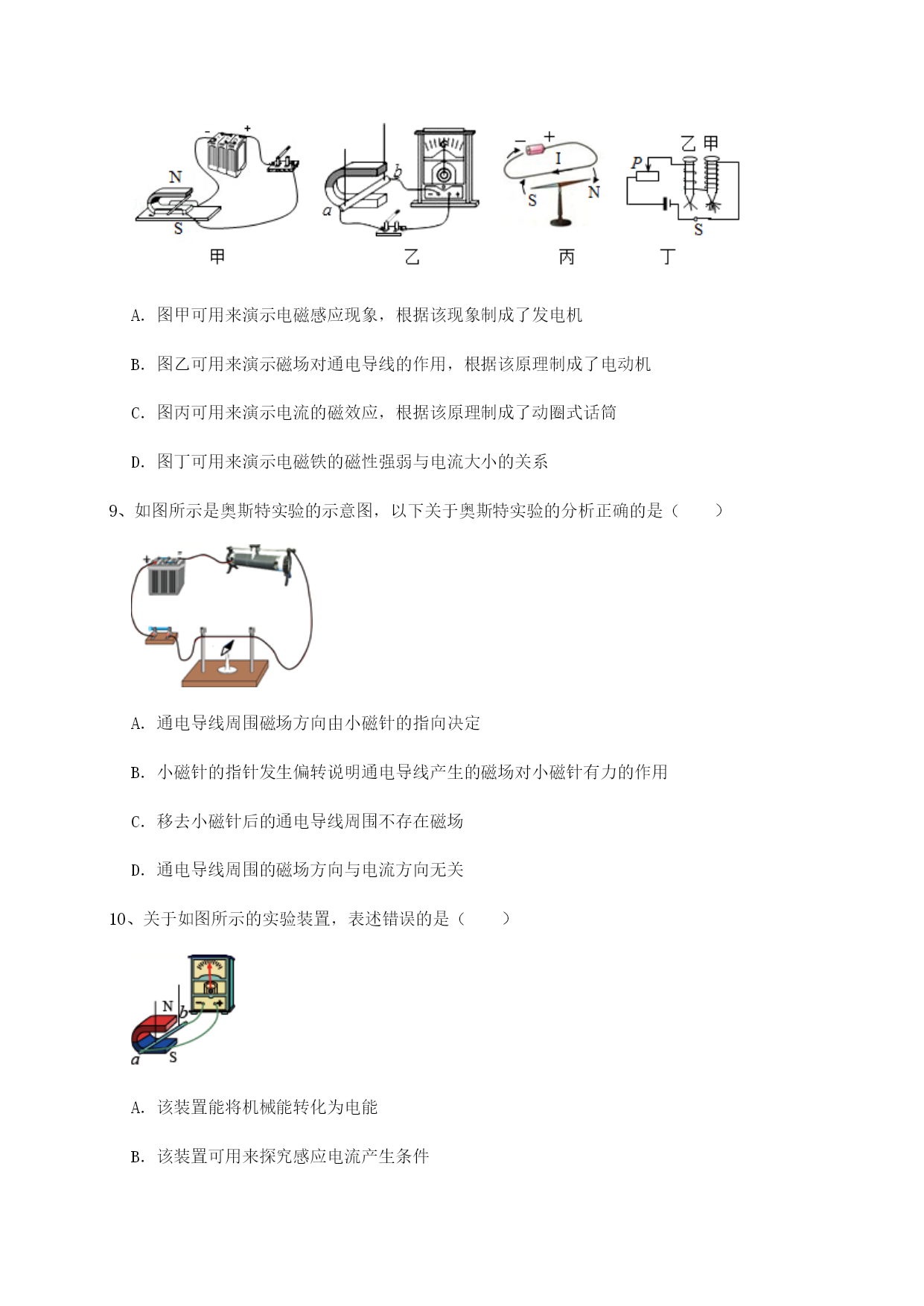

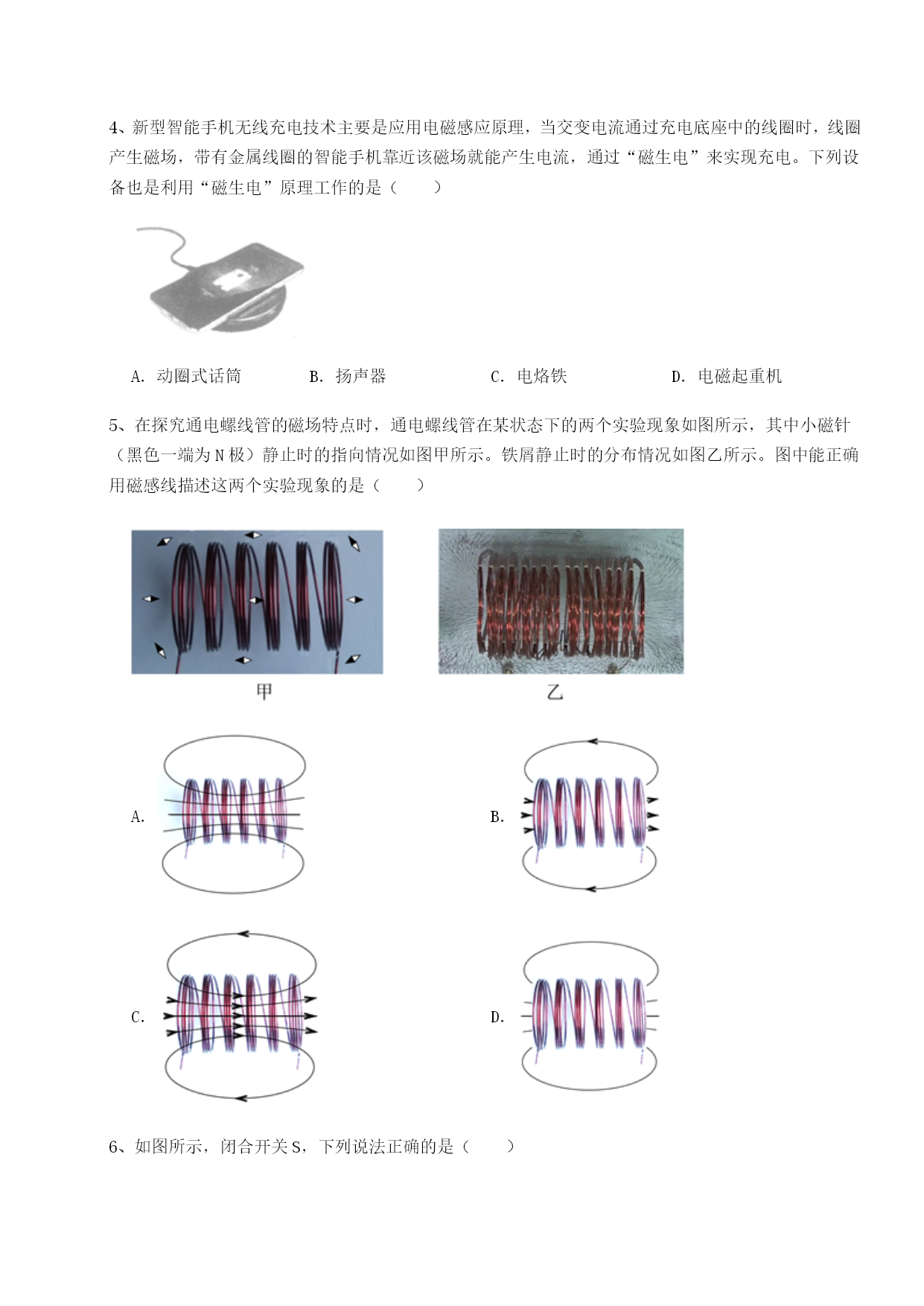

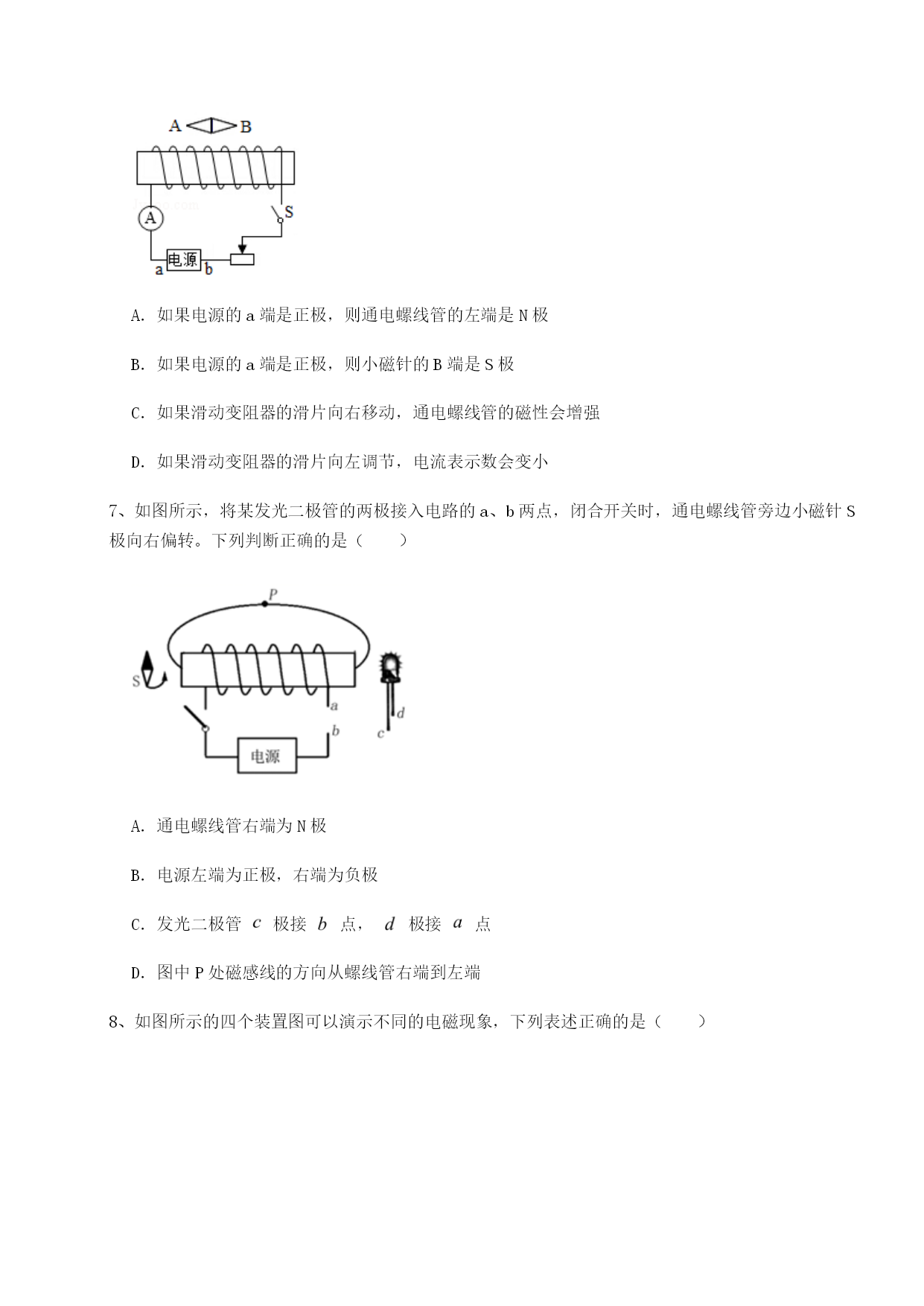

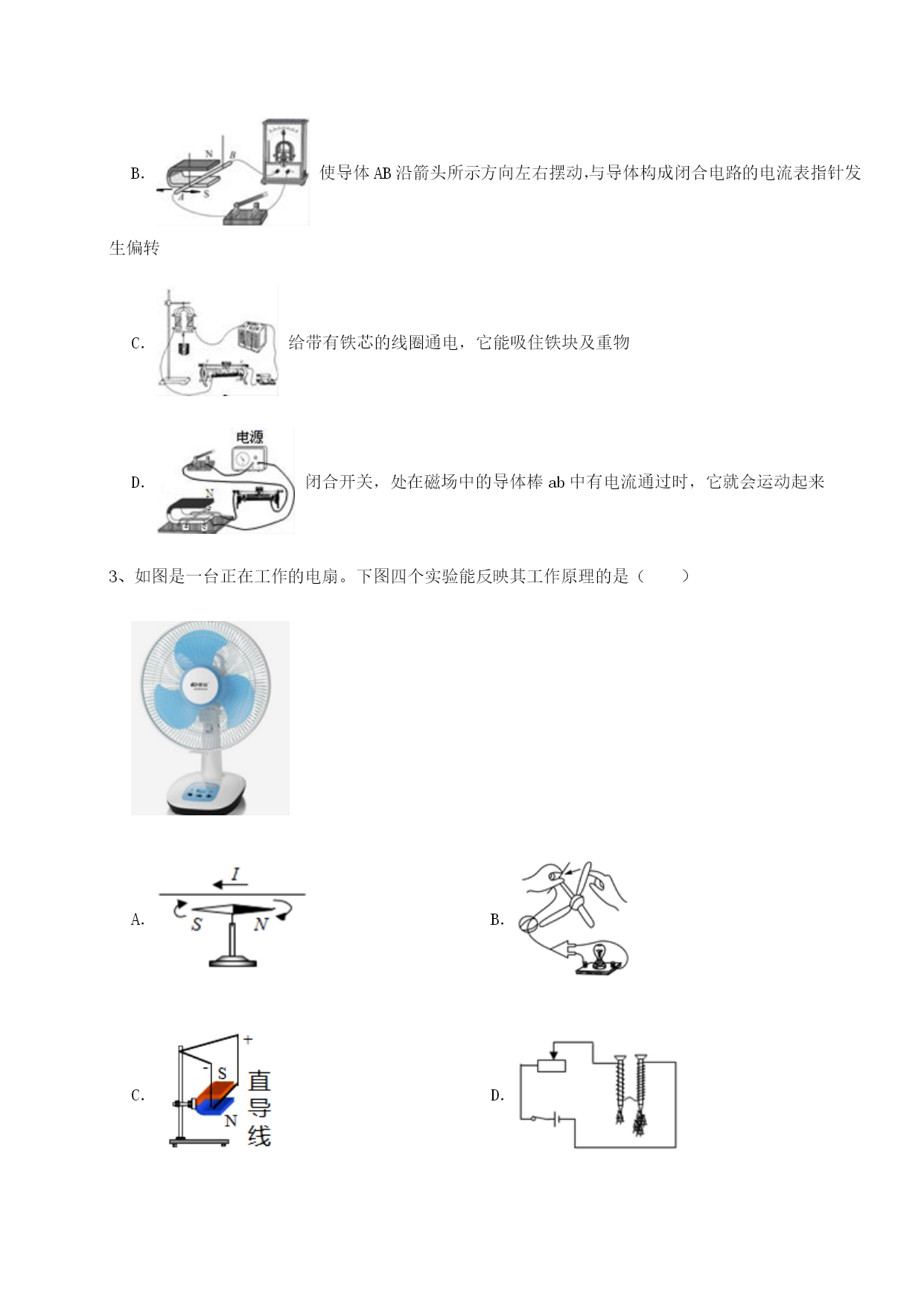

广东深圳市高级中学北师大版物理九年级电磁现象专项测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，两根绝缘细线悬挂着的导体ab，放在蹄形磁铁中央，ab两端连接着导线。在虚线框中接入某种实验器材可进行相应的实验探究。下列说法中正确的是（）A．接入灵敏电流计可探究电磁感应现象，与动圈式话筒原理相同B．接入灵敏电流计可探究通电导体在磁场中受力，与动圈式扬声器原理相同C．接入电源可探究电磁感应现象，与电动机原理相同D．接入电源可探究通电导体在磁场中是否受力的作用，与发电机原理相同2、如图为学习电磁现象时中做的几个实验，其中能反映电动机工作原理的是（）A．使磁场中的线圈转动，与此线圈一起构成闭合电路的电流表指针发生偏转B．使导体AB沿箭头所示方向左右摆动，与导体构成闭合电路的电流表指针发生偏转C．给带有铁芯的线圈通电，它能吸住铁块及重物D．闭合开关，处在磁场中的导体棒ab中有电流通过时，它就会运动起来3、如图是一台正在工作的电扇。下图四个实验能反映其工作原理的是（）A．B．C．D．4、新型智能手机无线充电技术主要是应用电磁感应原理，当交变电流通过充电底座中的线圈时，线圈产生磁场，带有金属线圈的智能手机靠近该磁场就能产生电流，通过“磁生电”来实现充电。下列设备也是利用“磁生电”原理工作的是（）A．动圈式话筒B．扬声器C．电烙铁D．电磁起重机5、在探究通电螺线管的磁场特点时，通电螺线管在某状态下的两个实验现象如图所示，其中小磁针（黑色一端为N极）静止时的指向情况如图甲所示。铁屑静止时的分布情况如图乙所示。图中能正确用磁感线描述这两个实验现象的是（）A．B．C．D．6、如图所示，闭合开关S，下列说法正确的是（）A．如果电源的a端是正极，则通电螺线管的左端是N极B．如果电源的a端是正极，则小磁针的B端是S极C．如果滑动变阻器的滑片向右移动，通电螺线管的磁性会增强D．如果滑动变阻器的滑片向左调节，电流表示数会变小7、如图所示，将某发光二极管的两极接入电路的a、b两点，闭合开关时，通电螺线管旁边小磁针S极向右偏转。下列判断正确的是（）A．通电螺线管右端为N极B．电源左端为正极，右端为负极C．发光二极管极接点，极接点D．图中P处磁感线的方向从螺线管右端到左端8、如图所示的四个装置图可以演示不同的电磁现象，下列表述正确的是（）A．图甲可用来演示电磁感应现象，根据该现象制成了发电机B．图乙可用来演示磁场对通电导线的作用，根据该原理制成了电动机C．图丙可用来演示电流的磁效应，根据该原理制成了动圈式话筒D．图丁可用来演示电磁铁的磁性强弱与电流大小的关系9、如图所示是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是（）A．通电导线周围磁场方向由小磁针的指向决定B．小磁针的指针发生偏转说明通电导线产生的磁场对小磁针有力的作用C．移去小磁针后的通电导线周围不存在磁场D．通电导线周围的磁场方向与电流方向无关10、关于如图所示的实验装置，表述错误的是（）A．该装置能将机械能转化为电能B．该装置可用来探究感应电流产生条件C．该装置揭示的原理可应用于电动机D．该装置所揭示的规律是法拉第首先发现的第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示的悬浮地球仪，球体和底座都是由磁性材料制成的。它利用了同名磁铁相互（选填“吸引”或“排斥”）的原理；指南针能够指示南北方向，是因为地球周围存在。2、十九世纪末，英国物理学家汤姆生发现原子中存在带负电的粒子，该粒子称为；科学家（填写人名）通过实验发现电流周围存在磁场。为验证电流周围存在磁场，小明连接了如图所示的实验电路，他把小磁针（图中没有画出）放在直导线AB的正下方，闭合开关后，发现小磁针指向不发生变化。经检查，各元件完好，电路连接无故障。请你猜想小磁针指向不发生变化的原因可能是。A．小磁针离直导线太远；B．小磁针离直导线太近；C．闭合开关前，小磁针的NS极指向与直导线恰好垂直；D．闭合开关前，小磁针的NS极指向与直导线恰好平行。3、图甲为一个简易电动机，它由一节旧电池、小块钕磁铁和线框组成，磁铁吸在电池下端，线框由裸铜导线绕制。图乙为电动机工作原理图
