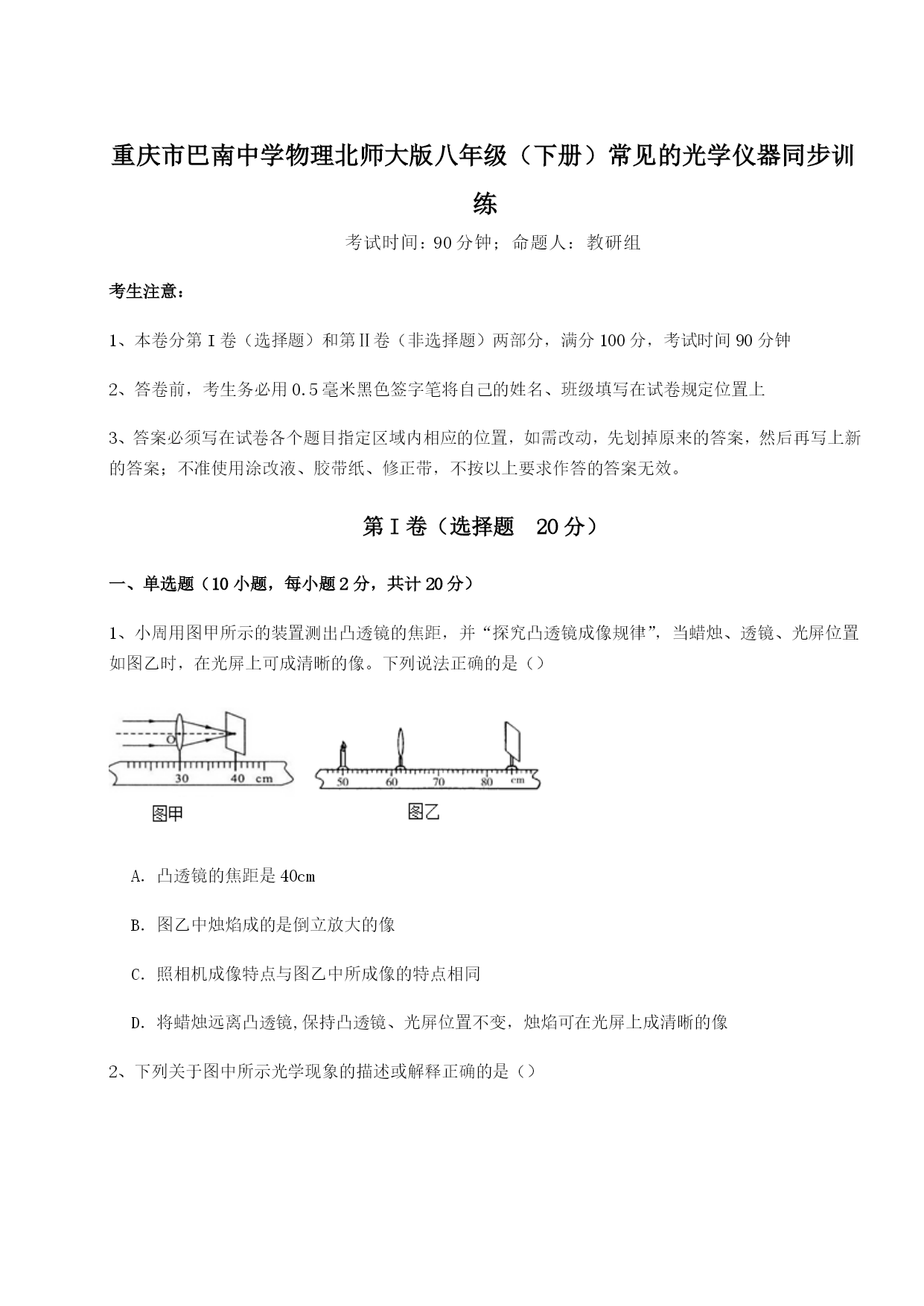

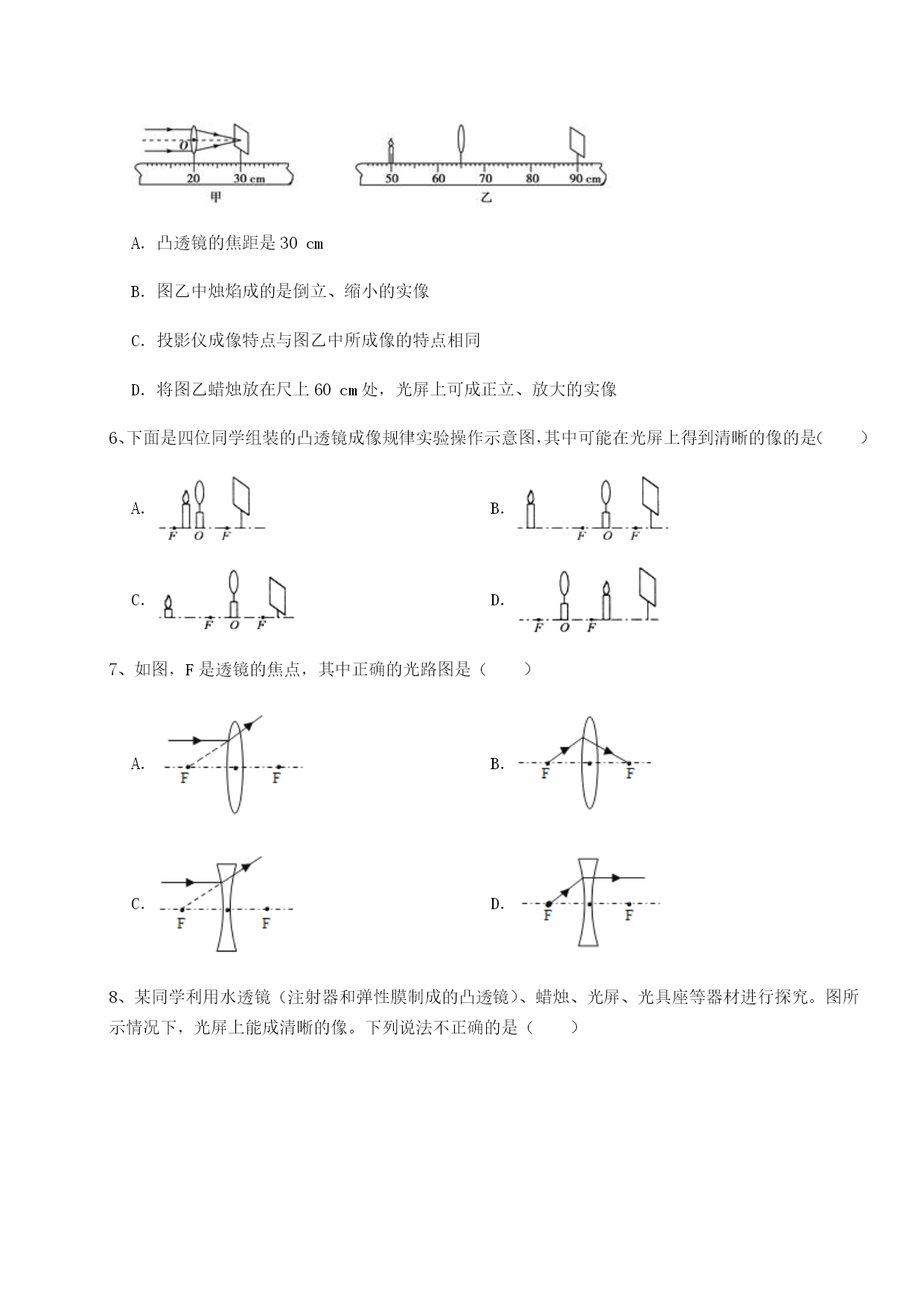

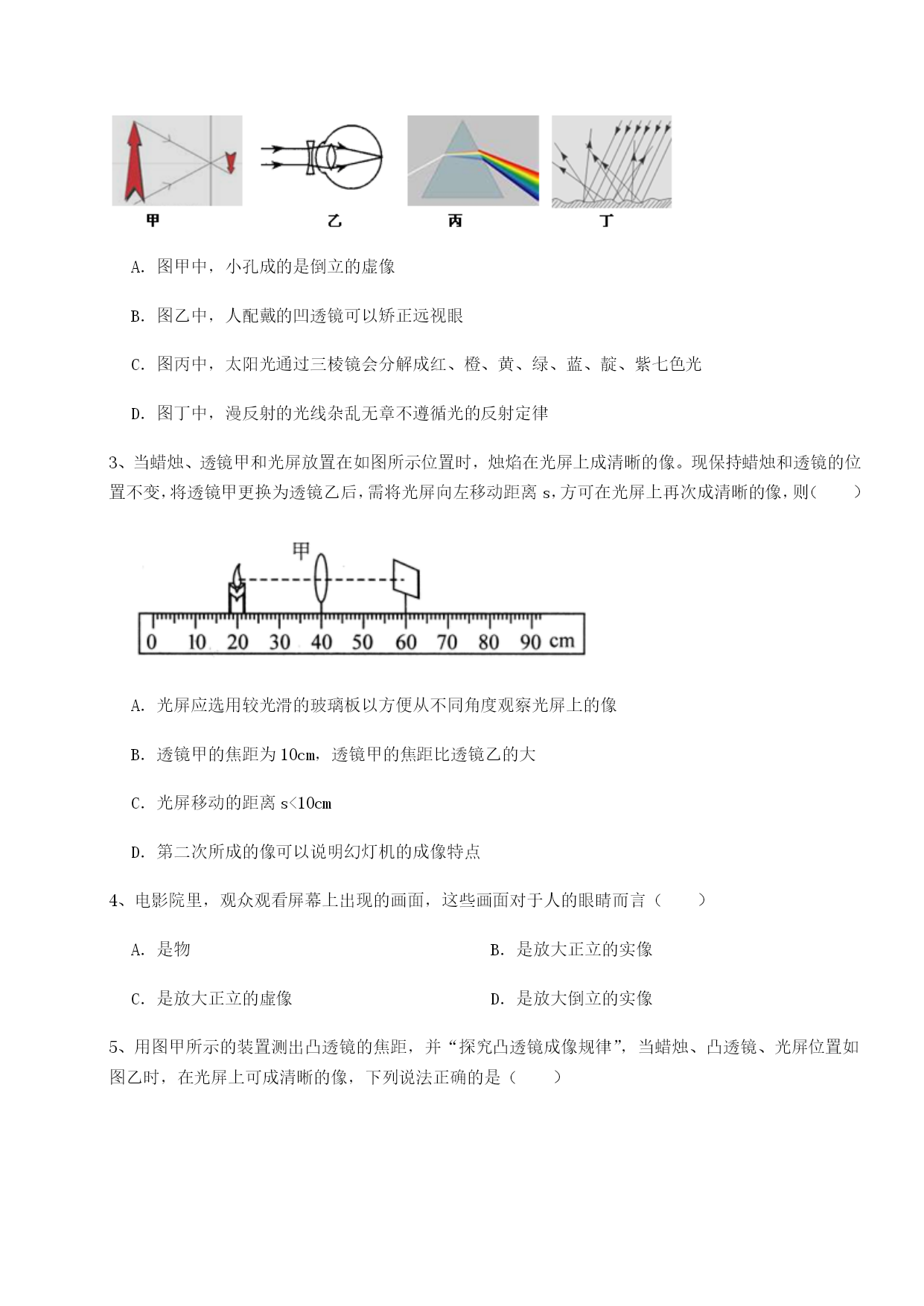

重庆市巴南中学物理北师大版八年级（下册）常见的光学仪器同步训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、小周用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像。下列说法正确的是（）A．凸透镜的焦距是40cmB．图乙中烛焰成的是倒立放大的像C．照相机成像特点与图乙中所成像的特点相同D．将蜡烛远离凸透镜,保持凸透镜、光屏位置不变，烛焰可在光屏上成清晰的像2、下列关于图中所示光学现象的描述或解释正确的是（）A．图甲中，小孔成的是倒立的虚像B．图乙中，人配戴的凹透镜可以矫正远视眼C．图丙中，太阳光通过三棱镜会分解成红、橙、黄、绿、蓝、靛、紫七色光D．图丁中，漫反射的光线杂乱无章不遵循光的反射定律3、当蜡烛、透镜甲和光屏放置在如图所示位置时，烛焰在光屏上成清晰的像。现保持蜡烛和透镜的位置不变，将透镜甲更换为透镜乙后，需将光屏向左移动距离s，方可在光屏上再次成清晰的像，则（）A．光屏应选用较光滑的玻璃板以方便从不同角度观察光屏上的像B．透镜甲的焦距为10cm，透镜甲的焦距比透镜乙的大C．光屏移动的距离s<10cmD．第二次所成的像可以说明幻灯机的成像特点4、电影院里，观众观看屏幕上出现的画面，这些画面对于人的眼睛而言（）A．是物B．是放大正立的实像C．是放大正立的虛像D．是放大倒立的实像5、用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、凸透镜、光屏位置如图乙时，在光屏上可成清晰的像，下列说法正确的是（）A．凸透镜的焦距是30cmB．图乙中烛焰成的是倒立、缩小的实像C．投影仪成像特点与图乙中所成像的特点相同D．将图乙蜡烛放在尺上60cm处，光屏上可成正立、放大的实像6、下面是四位同学组装的凸透镜成像规律实验操作示意图，其中可能在光屏上得到清晰的像的是（）A．B．C．D．7、如图，F是透镜的焦点，其中正确的光路图是（）A．B．C．D．8、某同学利用水透镜（注射器和弹性膜制成的凸透镜）、蜡烛、光屏、光具座等器材进行探究。图所示情况下，光屏上能成清晰的像。下列说法不正确的是（）A．图中所示情况下凸透镜的焦距为10cmB．用注射器向水透镜中注入水后，凸透镜的焦距会变小C．蜡烛和凸透镜位置不变、向水透镜中注水，光屏要向右移动才能再次得到清晰的像D．向水透镜中注水，观察成像特点的变化，可以模拟近视眼的成因9、人的眼睛像一架照相机．物体射出的光经晶状体折射后成像于视网膜上，视网膜上成的像是（）A．倒立、放大的实像B．倒立、缩小的实像C．正立、放大的虚像D．正立、缩小的虚像10、“刷脸”实际上就是一种人脸识别，“刷脸”时只需面对摄像头(相当于凸透镜)，经系统自动拍照、扫描等，确认相关信息后，迅速完成认证。下列有关说法正确的是()A．光经过摄像头成像利用的是光的反射B．摄像头成像特点与投影仪相同C．“刷脸”时，面部应位于摄像头两倍焦距之外D．“刷脸“时，面部经摄像头成正立缩小的实像第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、小明把凸透镜放在图所示位置，蜡烛放在30cm刻度处，在光屏上得到一个倒立、等大的像。之后保持凸透镜位置不变，将蜡烛移到图示位置，光屏应相应向（选填“左”或“右”）移动才能再次承接到清晰的像，且像为倒立（选填“放大”“缩小”或“等大”）的实像。2、实验小组的同学用如图所示的装置来探究“近视眼的缺陷”．他们用蜡烛代表眼睛观察的物体，用凸透镜代表眼球的晶状体，用光屏代表视网膜．为判断近视眼不戴眼镜时物体成的像在视网膜前还是视网膜后，小明提出如下实验方案:先不给凸透镜戴眼镜，让烛焰在光屏上成像，然后给凸透镜戴上眼镜，移动光屏，再次让烛焰在光屏上成像，比较两次像距的大小．实验时，要注意调节烛焰、凸透镜、光屏的高度，使它们的中心大致在，这样做的目的是．下表是小明通过实验测得的数据：小组同学通过分析认为，第次数据是无效的，原因是．分析表格中的数据，我们发现，v1（>/=/<）v2，所以近视眼镜的作用是使像（远离/靠近）晶状体．那么近视眼不戴眼镜时，物体通过晶状体所成的像落在视网膜的（前/后）方．小华进一
