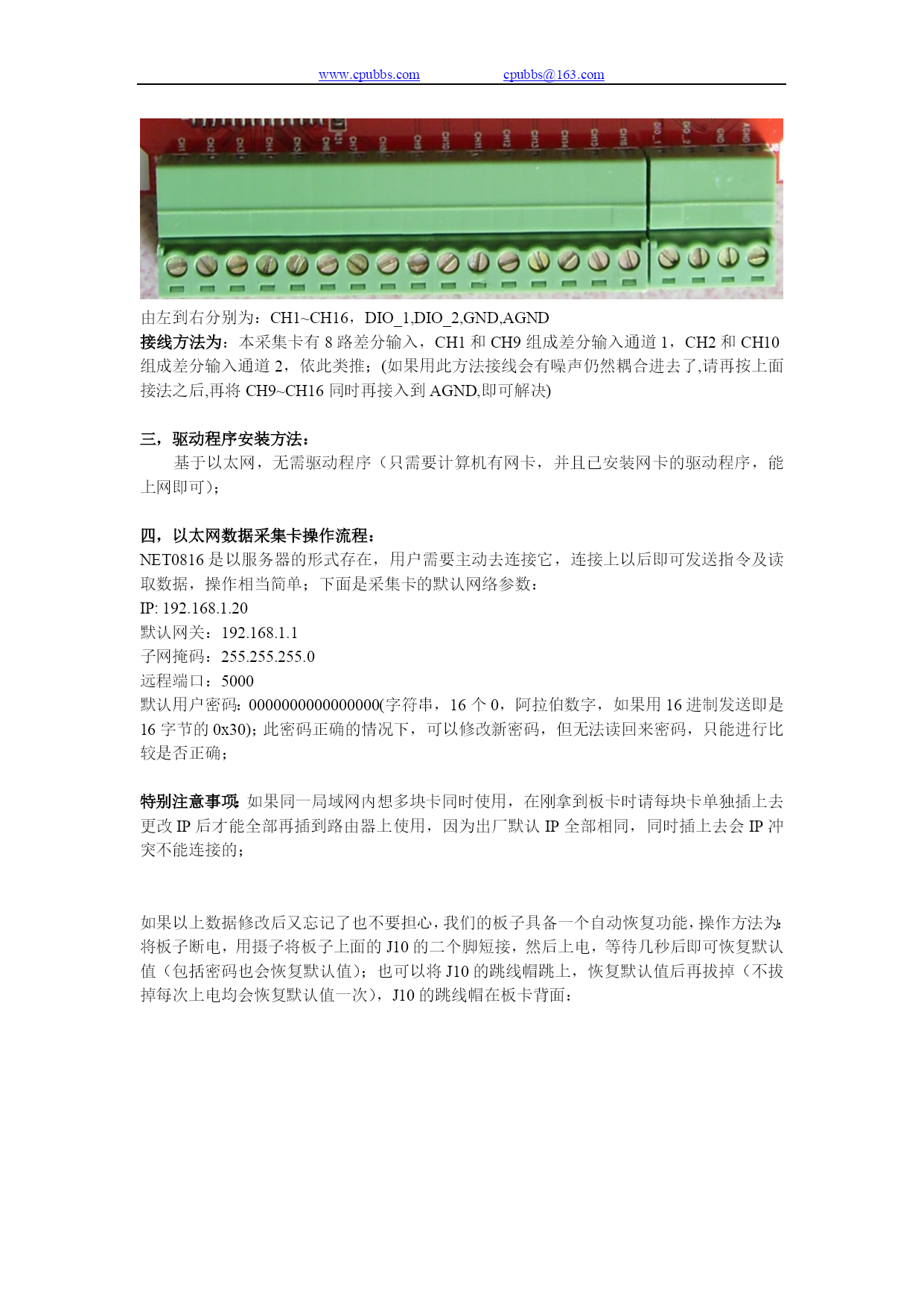

HYPERLINK"http://www.cpubbs.com"www.cpubbs.comHYPERLINK"mailto:cpubbs@163.com"cpubbs@163.comNET0816以太网数据采集卡应用文档首先感谢您选用CPUBBS论坛(HYPERLINK"http://www.cpubbs.com"www.cpubbs.com)的数据采集卡产品！愿与您携手共建美好明天！以太网采集卡的优势：1),跨平台，在任意可以上网的操作系统上均可以使用；2),不需要独立安装驱动程序，只需要计算机带有网卡并且能上网即可，采集卡无需驱动程序；3),开发平台不受限制，只要能支持TCP/IP的开发平台即可；4),其他接口都受限于接口个数，而以太网则可以通过将每个板子的IP设成不同即可实现组网成一个大系统，并且通过硬件触发功能实现同步采集（NET0816具有外部触发采集功能）；5),无论是直连的网线还是交叉的网线，我们的采集卡均能自动识别，并将自动将信号翻转到能连接的状态；6),我们的NET0816已集成一个加密狗，用户可以使用它来保护自己的劳动成果，就算有其他人拿了您的应用程序，以及向我们购买了采集卡，如果密码没经过您修改写入，他一样无法正常使用（在您使用了板载的加密狗的情况下），最大程度保护了您的劳动成果，同样也为您节省成本另购一个加密狗；一，参数说明：NET0816是CPUBBS论坛(HYPERLINK"http://www.cpubbs.com"www.cpubbs.com)开发的多功能数据采集卡；其参数如下：1，配置有2个DIO（均可以配置成DI，DO，其中DIO1还可以配置成外部触发采集功能【此功能可以应用在大系统中，全部采集卡的IO并在一块，然后靠一个外部脉冲触发实现全部板卡同步开始采集】，DIO2可以配置成计数器功能）；(CS，SID，SCLK配置成普通IO用，可以达到5个DIO)；2，16位AD转换器；±10V的量程；8路差分输入；3，程控增益有：1，10，100，1000倍；4，可软件触发采集，也可以外部DIO1脉冲触发采集；5,采样率说明：单通道采集的情况下可以达到100K，多通道采集的情况下采样速率跟去抖点数有关系[这个软件中可以配置，设去抖点数为X，通道数为N，则多通道的情况下每通道的采样率为100/(N*X)，默认情况下X=2，如果双通道采集，则每个通道的采样率为100/(2*2)=25K];(每年用量超过100套的用户，改动不大的功能前提下，可以向我们要求免费定制，定制门槛极低)；二，接线方法：由左到右分别为：CH1~CH16，DIO_1,DIO_2,GND,AGND接线方法为：本采集卡有8路差分输入，CH1和CH9组成差分输入通道1，CH2和CH10组成差分输入通道2，依此类推；(如果用此方法接线会有噪声仍然耦合进去了,请再按上面接法之后,再将CH9~CH16同时再接入到AGND,即可解决)三，驱动程序安装方法：基于以太网，无需驱动程序（只需要计算机有网卡，并且已安装网卡的驱动程序，能上网即可）；四，以太网数据采集卡操作流程：NET0816是以服务器的形式存在，用户需要主动去连接它，连接上以后即可发送指令及读取数据，操作相当简单；下面是采集卡的默认网络参数：IP:192.168.1.20默认网关：192.168.1.1子网掩码：255.255.255.0远程端口：5000默认用户密码：0000000000000000(字符串，16个0，阿拉伯数字，如果用16进制发送即是16字节的0x30)；此密码正确的情况下，可以修改新密码，但无法读回来密码，只能进行比较是否正确；特别注意事项：如果同一局域网内想多块卡同时使用，在刚拿到板卡时请每块卡单独插上去更改IP后才能全部再插到路由器上使用，因为出厂默认IP全部相同，同时插上去会IP冲突不能连接的；如果以上数据修改后又忘记了也不要担心，我们的板子具备一个自动恢复功能，操作方法为：将板子断电，用摄子将板子上面的J10的二个脚短接，然后上电，等待几秒后即可恢复默认值（包括密码也会恢复默认值）；也可以将J10的跳线帽跳上，恢复默认值后再拔掉（不拔掉每次上电均会恢复默认值一次），J10的跳线帽在板卡背面：上面二个图，左边为平常的状态，右边为恢复默认值的状态；五，配套控制子VI使用说明：用户使用时请将NET1616.llb拷贝到工程目录下面，然后即可方便使用里面的各VI；现在我们来详细说明NET1616.llb内各子VI的使用方法（如果熟悉LabVIEW的朋友也可以通过打开演示程序Main.vi，里面有直接的使用方法，很详细，全部功能VI均使用到了。现
