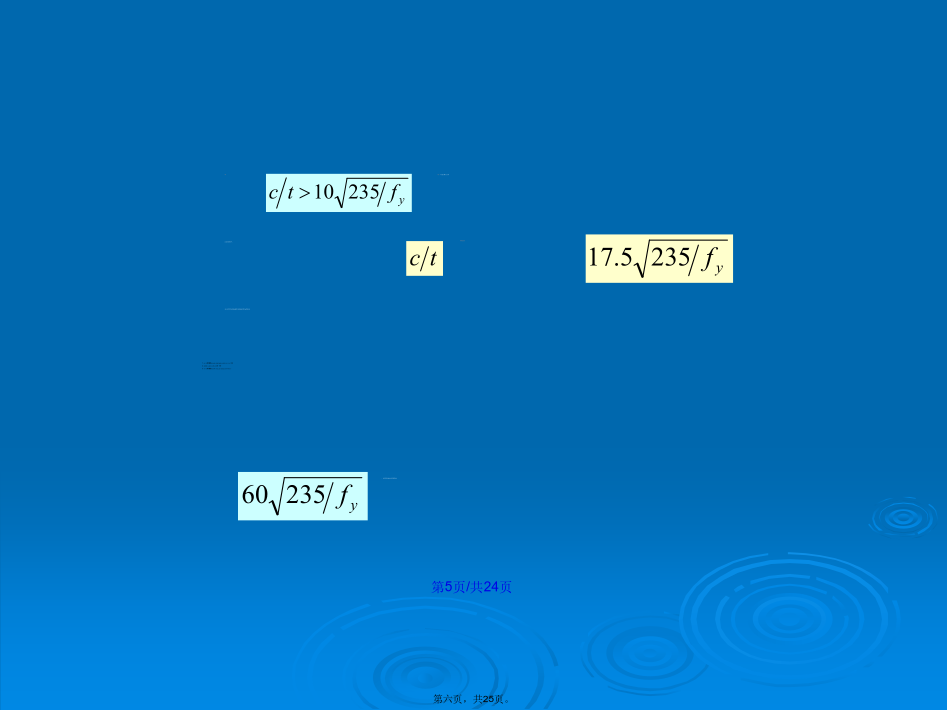

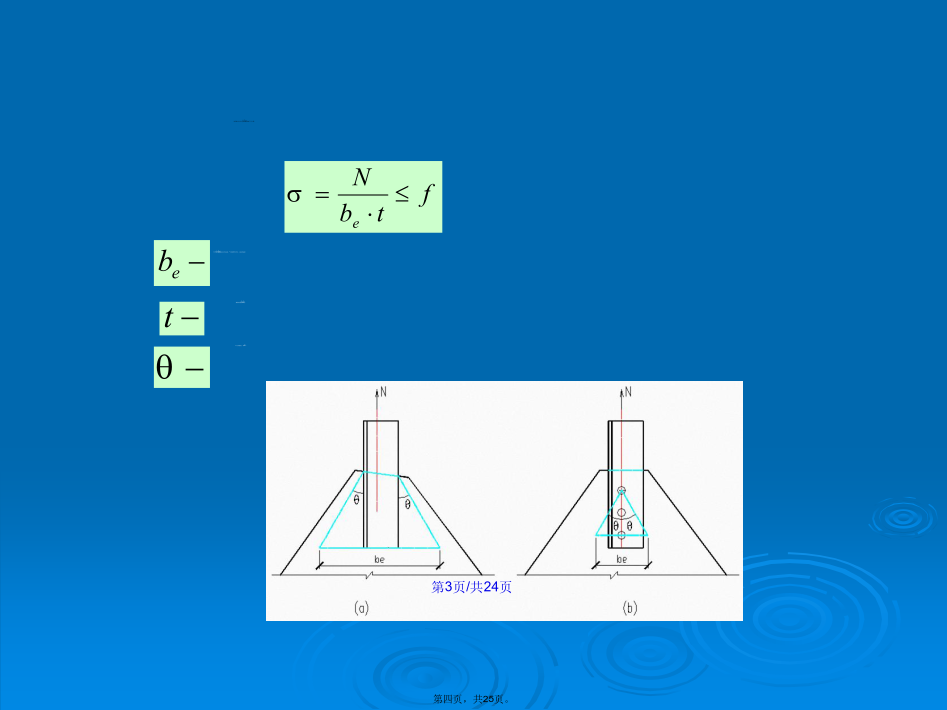

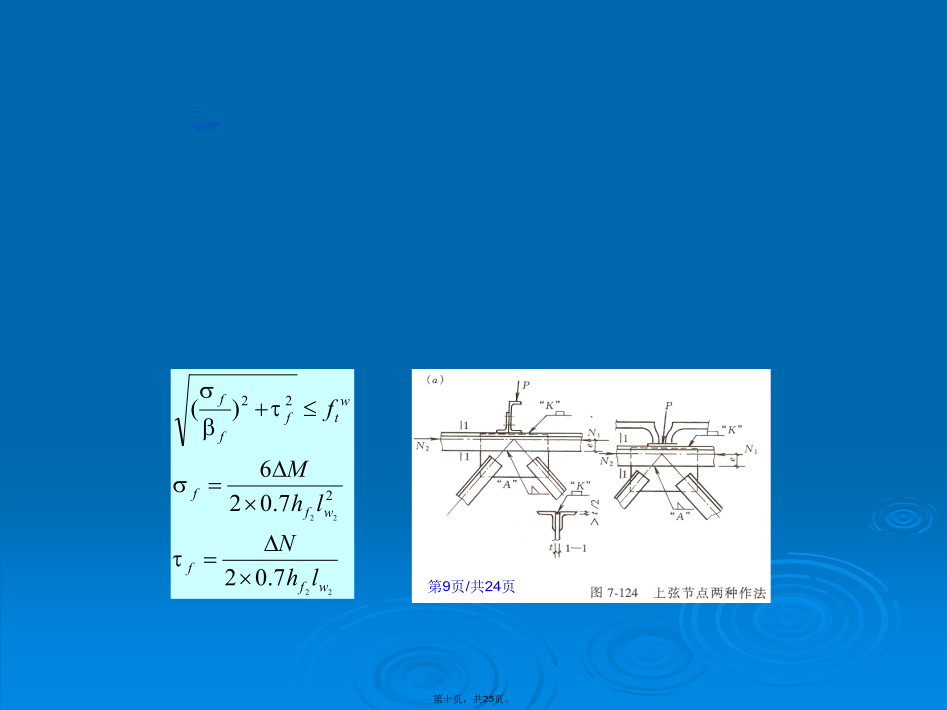

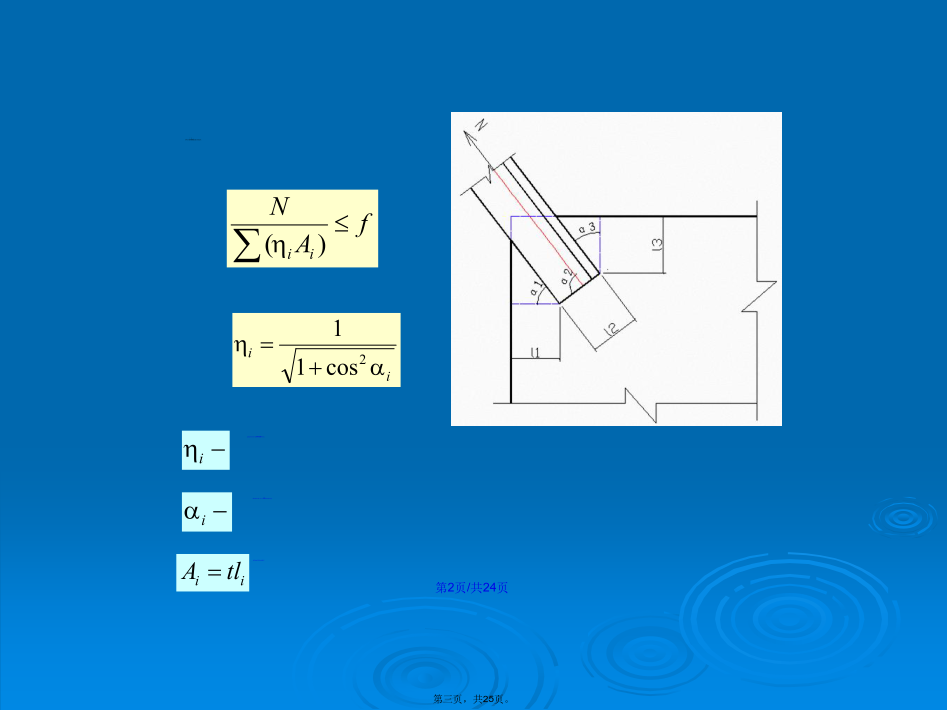

钢结构节点计算复习2.节点板设计：⑴形状简单、规则，如矩形、梯形⑵梯形和平行弦屋架的节点半板厚度由腹杆最大内力确定，三角形屋架节点半板厚度由上弦杆内力决定。在一榀屋架中支座节点板厚度可以大2mm,其他节点板厚度相同。⑶节点(jiédiǎn)板的拉剪破坏：单根腹杆的节点(jiédiǎn)板按下式计算：⑵对无竖腹杆的节点板，1）节点(jiédiǎn)板边缘与腹杆轴线之间的夹角不小于30°2）斜腹杆与弦杆夹角应在30°～60°3）节点(jiédiǎn)板的自由边长度与厚度之比不得大于⑴一般节点节点无集中荷载也无弦杆拼接的节点。①腹杆与节点板间的传力--两侧角焊缝（L形围焊缝，三面围焊缝），按受轴心力角钢的角焊缝计算。②弦杆与节点板间角焊缝只传递差值，按下式计算其焊缝长度。肢背焊缝(hànfénɡ)：⑵有集中荷载的节点节点板伸出槽焊缝“K”—假定只传递P力，按两条角焊缝（焊脚尺寸为0.5t）计算所需的长度(chángdù)。“A”焊缝—传递弦杆两端内力差△N=N1-N2和偏心力矩△M=△N·e。焊缝两端的最大合成应力：节点板部分伸出当“A”焊缝强度不足时，采用节点板伸出方案，肢尖“A”与肢背“B”两条焊缝传递弦杆与节点板间内力，⑶下弦跨中拼接节点①构造：拼接角钢采用与弦杆相同的规格，切去竖肢及切去直角边棱，安装螺栓，拼接角钢与节点板各焊于不同的连接单元。②焊缝计算弦杆自身拼接焊缝（“C”焊缝），传递两侧弦杆内力的较小值N,考虑到截面形心处的力与拼接角钢两侧的焊缝近于等距，N力由两根拼接角钢的四条焊缝平分传递。弦杆和连接角钢连接一侧的焊缝长度为：内力较大一侧的下弦杆与节点板间的焊缝传递弦杆内力之差△N,如△N过小则取弦杆较大内力的15%，内力较小一侧弦杆与节点板间焊缝参照传力一侧采用。弦杆与节点板一侧的焊缝强度(qiángdù)验算：⑷上弦跨中拼接节点①构造：拼接角钢(jiǎogāng)的弯折角用热弯形成。安装螺栓2个。②计算：弦杆和拼接角钢(jiǎogāng)间焊缝算法与下弦跨中节点相同，弦杆和节点板间焊缝算法与上弦节点相同。⑸支座节点屋架与柱子的连接可以设计成铰接或刚接。屋架与柱的刚接：刚接节点连接(liánjiē)焊缝传递内力由以下两部分组成：①屋面荷载产生的横梁端反力，②横梁端弯矩在上下弦轴线处产生的附加水平力、附加竖向反力，下弦处的水平力中还应包括框架内力组合的相应水平剪力。⑴梯形屋架支座节点②加劲肋：按悬臂梁计算，固端截面的剪力④支座节点板、加劲肋与支座底板的水平焊缝：传递(chuándì)全部反力R。⑴在图纸左上部绘制索引图。对称桁架，一半注明杆件几何长度，另一半注明杆件内力。梯形屋架L≥24m，三角形L≥15m,应予起拱f=L/500。⑵施工祥图中，主要图面用以绘制屋架的正立面图，上下弦的平面图，侧面图，安装节点及特殊零件大样图，材料表。比例尺：杆件轴线为1：20～1：30，节点为1：10～1：15。⑶定位尺寸：轴线至肢背的距离，节点中心至腹杆等杆件近端的距离，节点中心至节点板上、下、左、右的距离。螺孔位置要符合型钢线距表和螺栓排列规定距离要求，焊缝应注明尺寸。⑷各零件要进行详细编号，按主次、上下、左右顺序进行。⑸施工图中的文字说明应包括不易用图表达以及为了简化图面而易于用文字集中说明的内容，如：钢材标号、焊条型号、焊缝形式和质量等级、图中未注明的焊缝和螺栓(luóshuān)孔尺寸以及防腐、运输和加工要求。感谢您的观看(guānkàn)。
