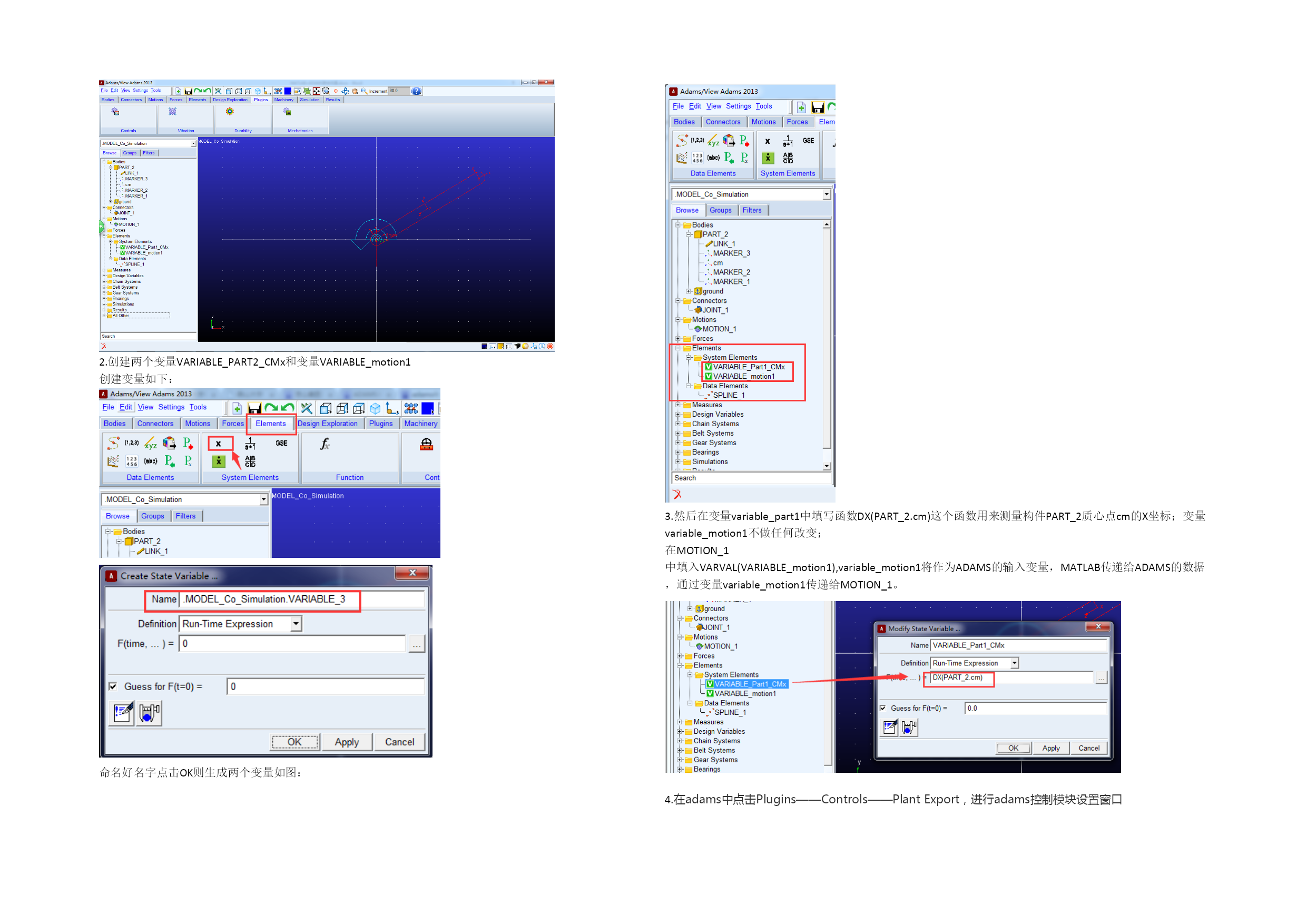

2.创建两个变量VARIABLE_PART2_CMx和变量VARIABLE_motion1创建变量如下：命名好名字点击OK则生成两个变量如图：3.然后在变量variable_part1中填写函数DX(PART_2.cm)这个函数用来测量构件PART_2质心点cm的X坐标；变量variable_motion1不做任何改变；在MOTION_1中填入VARVAL(VARIABLE_motion1),variable_motion1将作为ADAMS的输入变量，MATLAB传递给ADAMS的数据，通过变量variable_motion1传递给MOTION_1。4.在adams中点击Plugins——Controls——PlantExport，进行adams控制模块设置窗口点击PlantExport后出现如下界面然后对图中标记的地方进行修改同理操作右侧空白选中VARIABLE_Part1_CMx,然后如下图注意修改TargetSoftware为MATLAB，显示这样的界面后点击OK，此时在模型的工程目录下会生成如下几个文件这样ADAMS中的操作就已经完成打开MATLAB，在MATLAB中输入工程目录下生成的文件的文件名如Control_Plant_3,回车MATLAB如下然后输入adams_sys回车，打开如下的一个窗口新建一个Simulink空白文档把ADAMS_sub拖进新的文档双节adams_sub如图双击MSC_Software如图设置2中的为ADAMS仿真步长，1中的batch可以自己试着设置一下设置Simulink的仿真步长，Simulink的仿真步长一定要和ADAMS中的仿真步长一致点击绿色按钮开始仿真，adams_sub就是ADAMS在Simulink中的模型，输入motion为正弦信号，输出为part2质心的X坐标值
