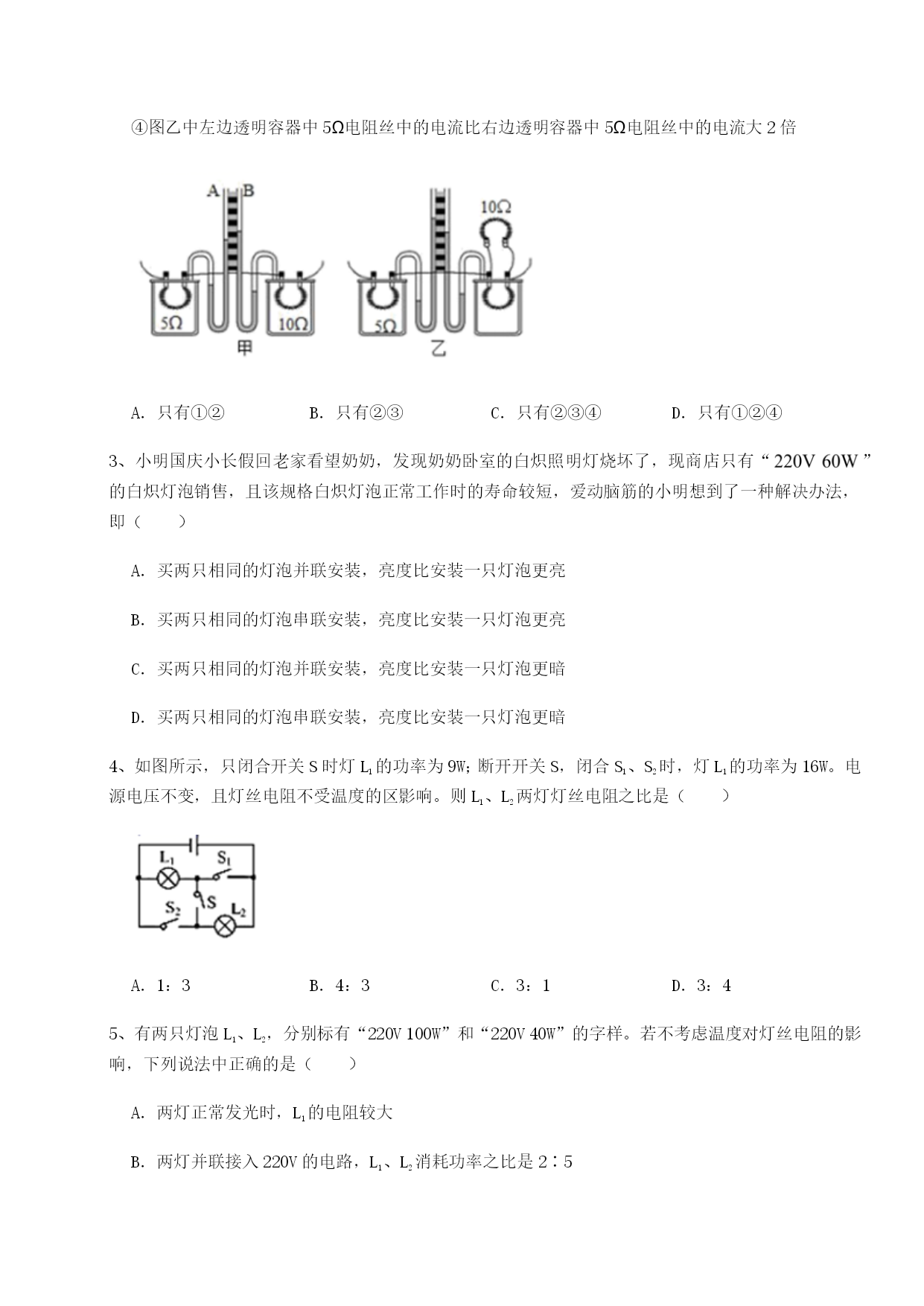

江西上饶市第二中学北师大版物理九年级电功和电功率达标测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示是探究“电流通过导体时产生热量的多少跟什么因素有关”的实验。烧瓶内用煤油而不用水，你认为主要的原因是（）A．因为煤油的热值大B．因为煤油的比热容小C．因为煤油的密度小D．因为煤油具有可燃性2、在探究“电流通过导体产生的热量与哪些因素有关“的实验中，某同学采用了如图甲乙所示的实验装置（两个透明容器中封闭着等量的空气）。下列说法正确的是（）①图甲该装置只能探究电流通过导体产生的热量与电阻的关系②U形管中液面高度的变化反映电阻丝产生热量的多少③图乙实验过程中右边透明容器中电阻丝电阻值应该等于5Ω④图乙中左边透明容器中5Ω电阻丝中的电流比右边透明容器中5Ω电阻丝中的电流大2倍A．只有①②B．只有②③C．只有②③④D．只有①②④3、小明国庆小长假回老家看望奶奶，发现奶奶卧室的白炽照明灯烧坏了，现商店只有“”的白炽灯泡销售，且该规格白炽灯泡正常工作时的寿命较短，爱动脑筋的小明想到了一种解决办法，即（）A．买两只相同的灯泡并联安装，亮度比安装一只灯泡更亮B．买两只相同的灯泡串联安装，亮度比安装一只灯泡更亮C．买两只相同的灯泡并联安装，亮度比安装一只灯泡更暗D．买两只相同的灯泡串联安装，亮度比安装一只灯泡更暗4、如图所示，只闭合开关S时灯L1的功率为9W；断开开关S，闭合S1、S2时，灯L1的功率为16W。电源电压不变，且灯丝电阻不受温度的区影响。则L1、L2两灯灯丝电阻之比是（）A．1：3B．4：3C．3：1D．3：45、有两只灯泡L1、L2，分别标有“220V100W”和“220V40W”的字样。若不考虑温度对灯丝电阻的影响，下列说法中正确的是（）A．两灯正常发光时，L1的电阻较大B．两灯并联接入220V的电路，L1、L2消耗功率之比是2∶5C．两灯串联接入220V的电路，L2灯更亮D．两灯正常发光时，甲消耗的电能比乙多6、符合安全要求的家用电能表及其配套装置如图所示，家中已有部分用电器正在工作，把一个800W的电吹风插头插进插座。闭合电吹风的开关时，空气开关跳闸，以下判断正确的是（）A．电能表工作时的电流不应超过10AB．电能表转盘每转一圈，用电器耗电1200kW·hC．家中同时工作的用电器，总功率不应超过4400WD．一定是电吹风或其使用的插头发生了短路7、a、b、c三盏灯分别标有“110V，20W”、“220V，40W”、“36V，60W”的字样,三盏灯都正常发光，比较它们的亮度（）A．a灯最亮B．b灯最亮C．c灯最亮D．三盏灯一样亮8、两根电阻丝的阻值之比是2：3，通过的电流之比是3：2，那么，在相同的时间内两根电阻丝产生的热量之比为()A．2：3B．3：2C．1：1D．9：49、关于家庭电路和安全用电，下列说法中正确的是（）A．发现有人触电时，立即用手直接将人拉开B．空气开关“跳闸”一定是出现了短路C．同时工作的用电器越多，总电阻越大D．使用试电笔时，手指要碰到笔尾的金属体10、关于家庭安全用电，下列说法正确的是（）A．使用测电笔时若氖管发光，说明接触处与零线是连通的B．空气开关“跳闸”，可能是电路超负荷运行C．电能表用来计量家中所用用电器的总功率D．低于220V的电压对人体都是安全的第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、将标有“6V3W”字样的小灯泡L1与额定电压为12V的小灯泡L2并联接在电源上，L1正常发光，L2较暗，此时干路中的总电流为1.1A，L1正常发光时通过它的电流为A；若将L1、L2串联到另一个电压可调的电源上，电源电压最大为V。（不考虑温度对灯丝电阻的影响）2、如图所示的电路中，电阻R1的阻值为4Ω，当开关闭合后，电压表V1的示数为2V，V2的示数为1V，电阻R2在1min内产生的热量是J。3、如图所示，两个密闭容器中接入电热丝R1、R2，右边容器上方接入电热丝R3，在通电时间相同的情况下，观察两个U形管中液面高度的变化。实验中用U形管内液面高度差的大小来反映电流通过导体产生热量的多少，这种方法叫（选填“控制变量”或“转换”）法。已知R1＝10
