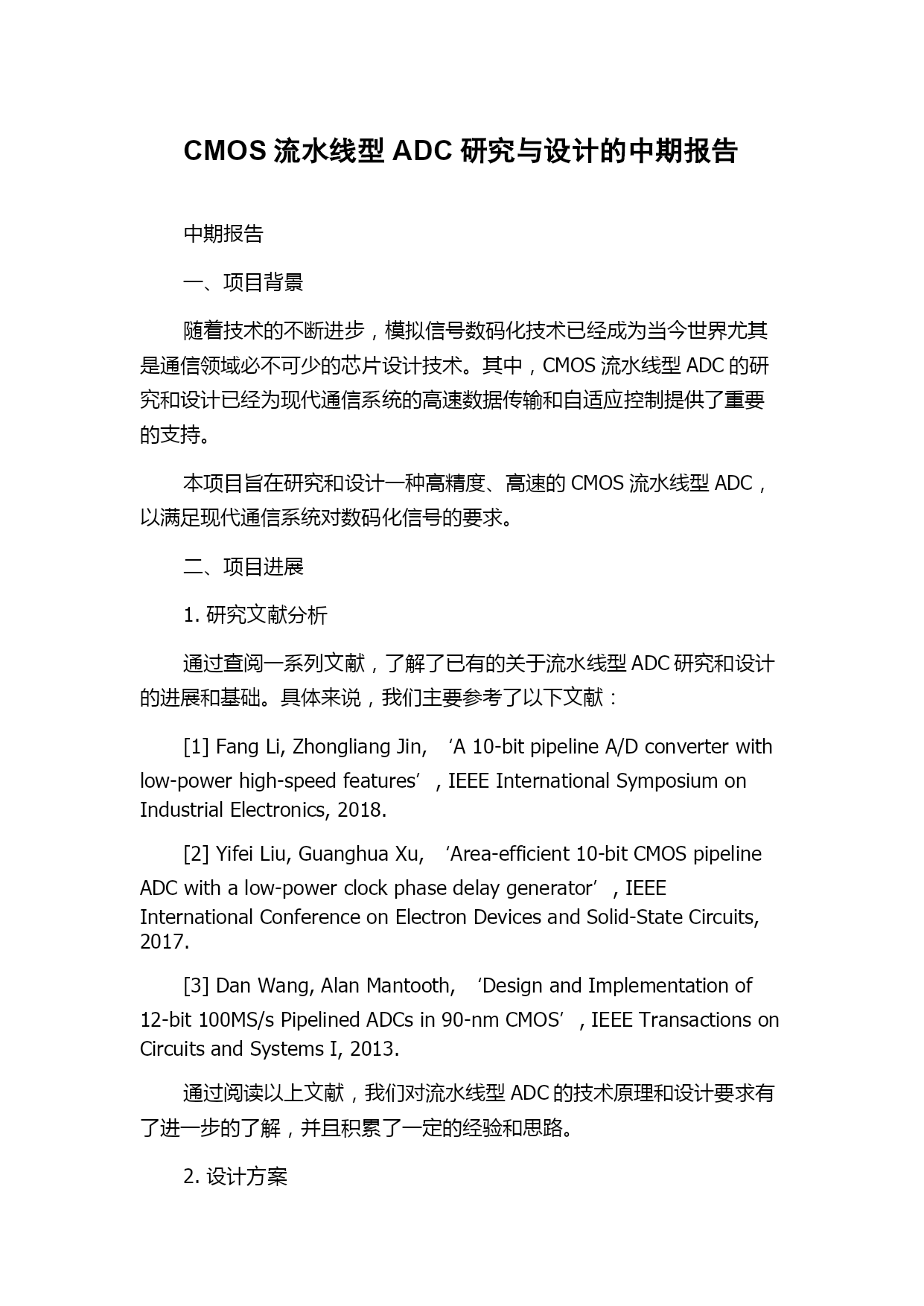

CMOS流水线型ADC研究与设计的中期报告中期报告一、项目背景随着技术的不断进步，模拟信号数码化技术已经成为当今世界尤其是通信领域必不可少的芯片设计技术。其中，CMOS流水线型ADC的研究和设计已经为现代通信系统的高速数据传输和自适应控制提供了重要的支持。本项目旨在研究和设计一种高精度、高速的CMOS流水线型ADC，以满足现代通信系统对数码化信号的要求。二、项目进展1.研究文献分析通过查阅一系列文献，了解了已有的关于流水线型ADC研究和设计的进展和基础。具体来说，我们主要参考了以下文献：[1]FangLi,ZhongliangJin,‘A10-bitpipelineA/Dconverterwithlow-powerhigh-speedfeatures’,IEEEInternationalSymposiumonIndustrialElectronics,2018.[2]YifeiLiu,GuanghuaXu,‘Area-efficient10-bitCMOSpipelineADCwithalow-powerclockphasedelaygenerator’,IEEEInternationalConferenceonElectronDevicesandSolid-StateCircuits,2017.[3]DanWang,AlanMantooth,‘DesignandImplementationof12-bit100MS/sPipelinedADCsin90-nmCMOS’,IEEETransactionsonCircuitsandSystemsI,2013.通过阅读以上文献，我们对流水线型ADC的技术原理和设计要求有了进一步的了解，并且积累了一定的经验和思路。2.设计方案本项目计划设计一种12位、100MS/s的CMOS流水线型ADC。在设计方案的制定过程中，我们参考了多项类似于本项目的研究案例，并基于这些案例进行了创新性的探索和优化。下面是我们目前已经确定的设计方案：（1）前置放大器采用可编程增益放大器（PGA）；（2）采用双重取样架构，可有效降低采样过程中的抖动；（3）选择8级流水线结构，以保证较高的分辨率和较快的采样速度；（4）包括比较器、数字校正块等多个子电路，以保证精度和鲁棒性。3.已经完成的工作从项目启动开始，我们已经完成了以下的工作：（1）一个ADC动态数学模型的建立与仿真验证，以评估该模型的准确性和适用性；（2）前置放大器电路的模拟设计和验证，包括参考和增益控制电路的设计及仿真；（3）采样保持电路的设计和验证，包括样品保持开关电路、采样保持电容、采样保持滞后电路等；（4）比较器电路的设计与验证，包括传统比较器、基于参考电流源的比较器、基于差分放大器的比较器等多种方案的研究和试验。4.下一步计划在接下来的研究过程中，我们将重点完成以下工作：（1）流水线逻辑单元的设计与验证，包括加法器、混合器、梯形逼近块等；（2）数字校正单元的设计与验证，包括压缩电路、比例-积分校正电路等；（3）整个芯片级的模拟与验证，包括功耗和信噪比等关键参数成本的评估和测试；（4）芯片物理实现设计，包括版图设计、验证和测试等。三、存在的问题本项目还存在一些技术问题和困难，需要进一步解决。具体有：（1）CMOS流水线型ADC本身技术难度较大，设计周期较长，需要大量的验证和实验，因此我们需要不断优化研究方法和流程，并加强和其他研究团队的沟通和交流；（2）考虑到制造成本和设计周期的限制，我们的设计需要综合考虑诸多复杂的因素，包括工艺要求、芯片面积、器件信噪比和功耗等等；（3）另外还需要注意现代通信系统不断的更新和变化，需要积极与其保持同步，并及时更新我们的设计要求和方案。四、结论目前为止，本项目已经完成了前期的市场调研、文献研究和设计方案制定等工作，开始进入方案实施的深入阶段。我们将继续努力，加强与相关团队的合作和交流，充分考虑各种实际因素，以期取得令人满意的研究和设计成果。
