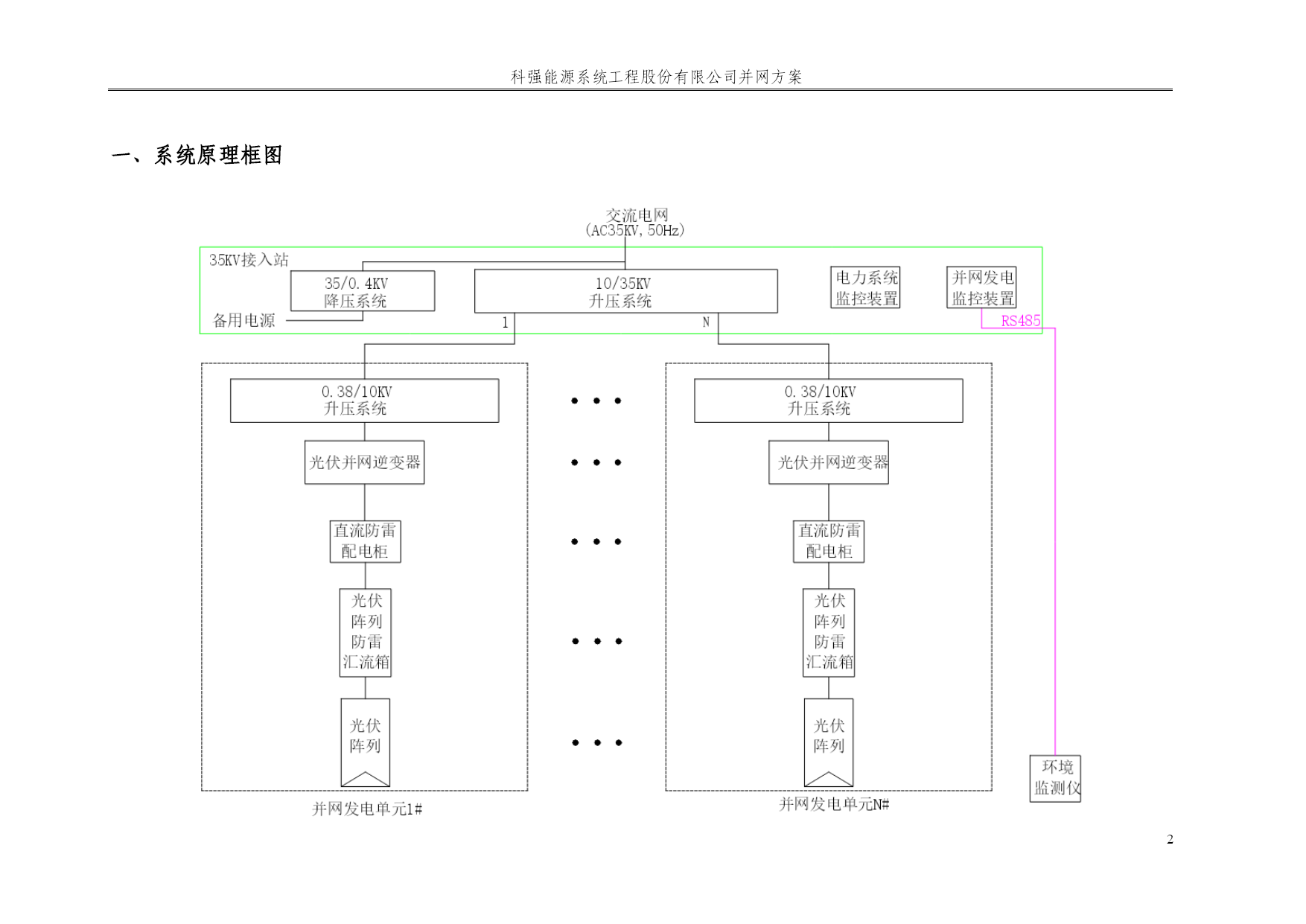

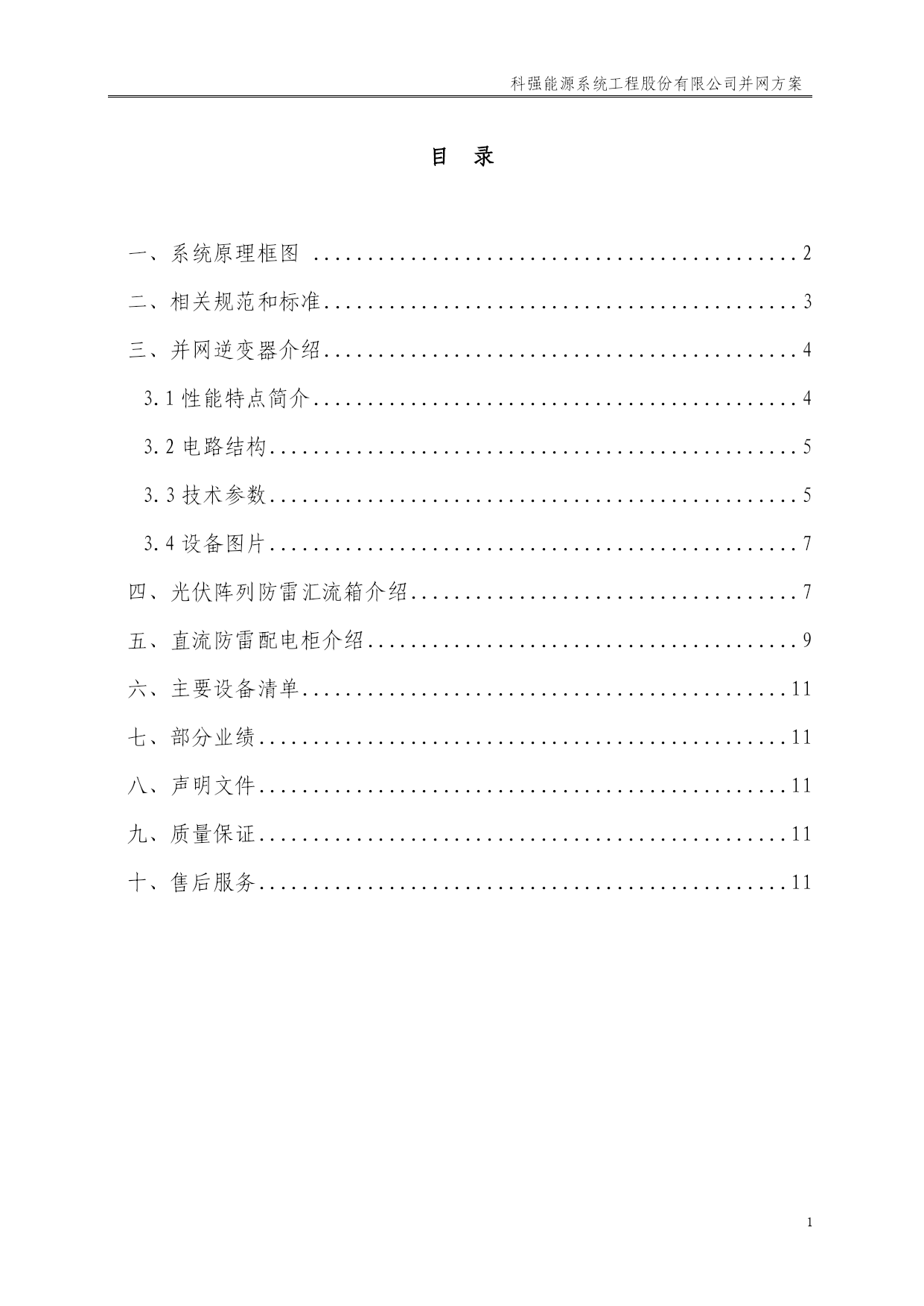

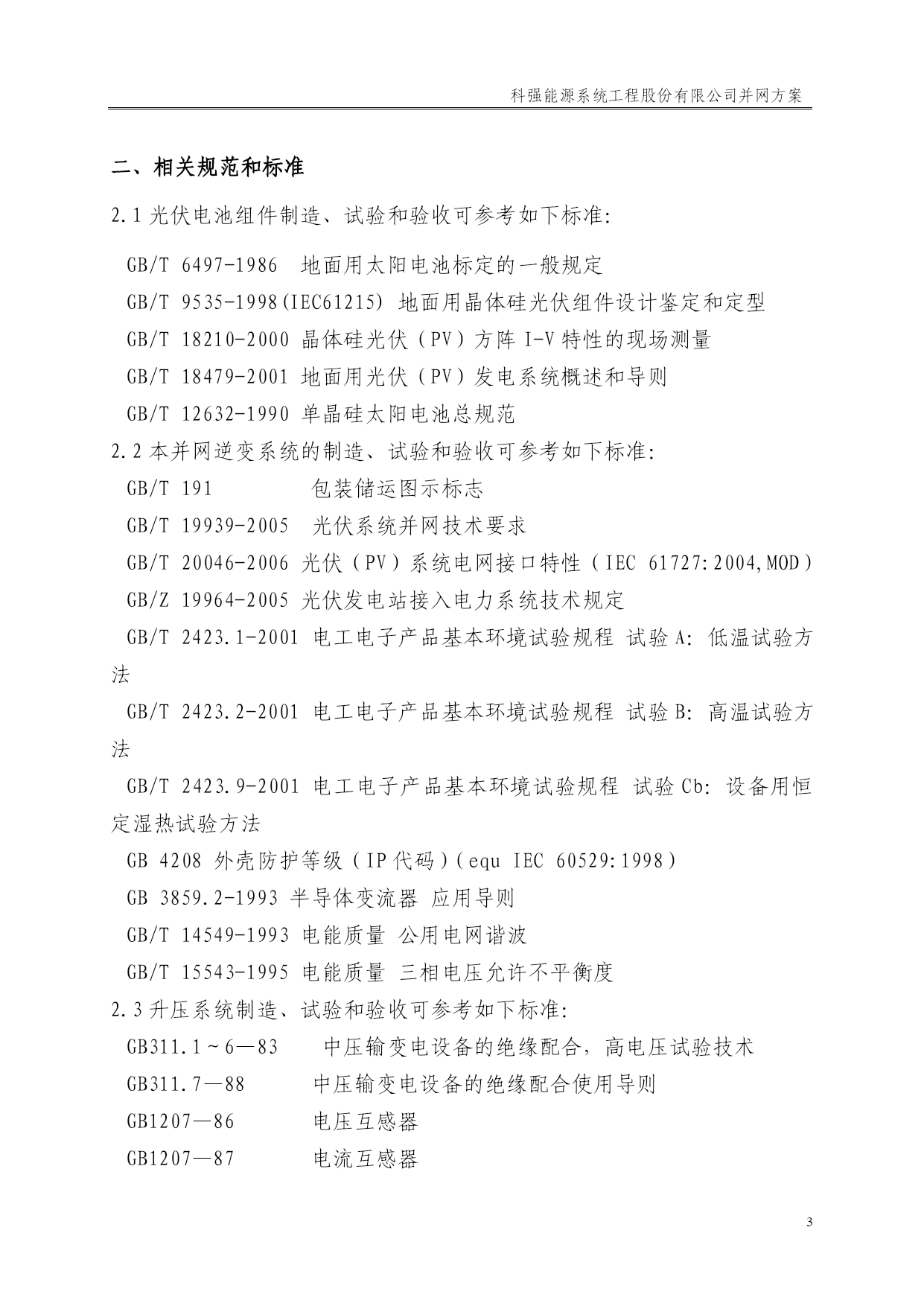

科强能源系统工程股份有限公司并网方案光伏并网发电系统技术方案科强能源系统工程股份有限公司目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc224622316"一、系统原理框图2HYPERLINK\l"_Toc224622317"二、相关规范和标准3HYPERLINK\l"_Toc224622318"三、并网逆变器介绍4HYPERLINK\l"_Toc224622319"3.1性能特点简介4HYPERLINK\l"_Toc224622320"3.2电路结构5HYPERLINK\l"_Toc224622321"3.3技术参数5HYPERLINK\l"_Toc224622323"3.4设备图片7HYPERLINK\l"_Toc224622324"四、光伏阵列防雷汇流箱介绍7HYPERLINK\l"_Toc224622325"五、直流防雷配电柜介绍PAGEREF_Toc224622325\h9HYPERLINK\l"_Toc224622330"HYPERLINK\l"_Toc224622331"六、主要设备清单11HYPERLINK\l"_Toc224622333"七、部分业绩11HYPERLINK\l"_Toc224622333"八、声明文件11HYPERLINK\l"_Toc224622333"九、质量保证11HYPERLINK\l"_Toc224622333"十、售后服务11一、系统原理框图二、相关规范和标准2.1光伏电池组件制造、试验和验收可参考如下标准：GB/T6497-1986地面用太阳电池标定的一般规定GB/T9535-1998(IEC61215)HYPERLINK"http://www.spc.net.cn/produce/showonebook.asp?strid=15446"\o"地面用晶体硅光伏组件设计鉴定和定型"\t"_blank"地面用晶体硅光伏组件设计鉴定和定型GB/T18210-2000晶体硅光伏（PV）方阵I-V特性的现场测量GB/T18479-2001地面用光伏（PV）发电系统概述和导则GB/T12632-1990单晶硅太阳电池总规范2.2本并网逆变系统的制造、试验和验收可参考如下标准：GB/T191包装储运图示标志GB/T19939-2005光伏系统并网技术要求GB/T20046-2006光伏（PV）系统电网接口特性（IEC61727:2004,MOD）GB/Z19964-2005光伏发电站接入电力系统技术规定GB/T2423.1-2001电工电子产品基本环境试验规程试验A：低温试验方法GB/T2423.2-2001电工电子产品基本环境试验规程试验B：高温试验方法GB/T2423.9-2001电工电子产品基本环境试验规程试验Cb：设备用恒定湿热试验方法GB4208外壳防护等级（IP代码）（equIEC60529:1998）GB3859.2-1993半导体变流器应用导则GB/T14549-1993电能质量公用电网谐波GB/T15543-1995电能质量三相电压允许不平衡度2.3升压系统制造、试验和验收可参考如下标准：GB311.1～6—83中压输变电设备的绝缘配合，高电压试验技术GB311.7—88中压输变电设备的绝缘配合使用导则GB1207—86电压互感器GB1207—87电流互感器GB1984—89交流中压断路器GB1985—89交流中压隔离开关和接地开关GB3906—913~35kv交流金属封闭开关设备GB7261—87继电器及继电保护装置基本试验方法GB11032—89交流无间隙金属氧化物避雷器GB50150—91电气装置安装工程电气设备按接试验标准GB1094.1电力变电器第1部分总则GB1094.2电力变电器第2部分温升GB1094.3电力变电器第3部分绝缘水平和绝缘试验GB1094.5电力变电器第5部分承受短路的能力GB/T4942外壳防护等级（1P代码）GB15166.2交流中压熔断器限熔断器三、并网逆变器介绍此次光伏并网发电系统设计为15个100KW并网发电单元，每个并网发电单元配置1台型号为BNSG100KS并网逆变器，整个1.5MW系统配置15台BNSG100KS并网逆变器。3.1性能特点简介BNSG100KS并网逆变器采用美国TI公司专用DSP控制芯片，主电路采用日本三菱IGBT模块组装，运用电流控制型PWM有源逆变技术和优质高效隔离变压器，可靠性高，保护
